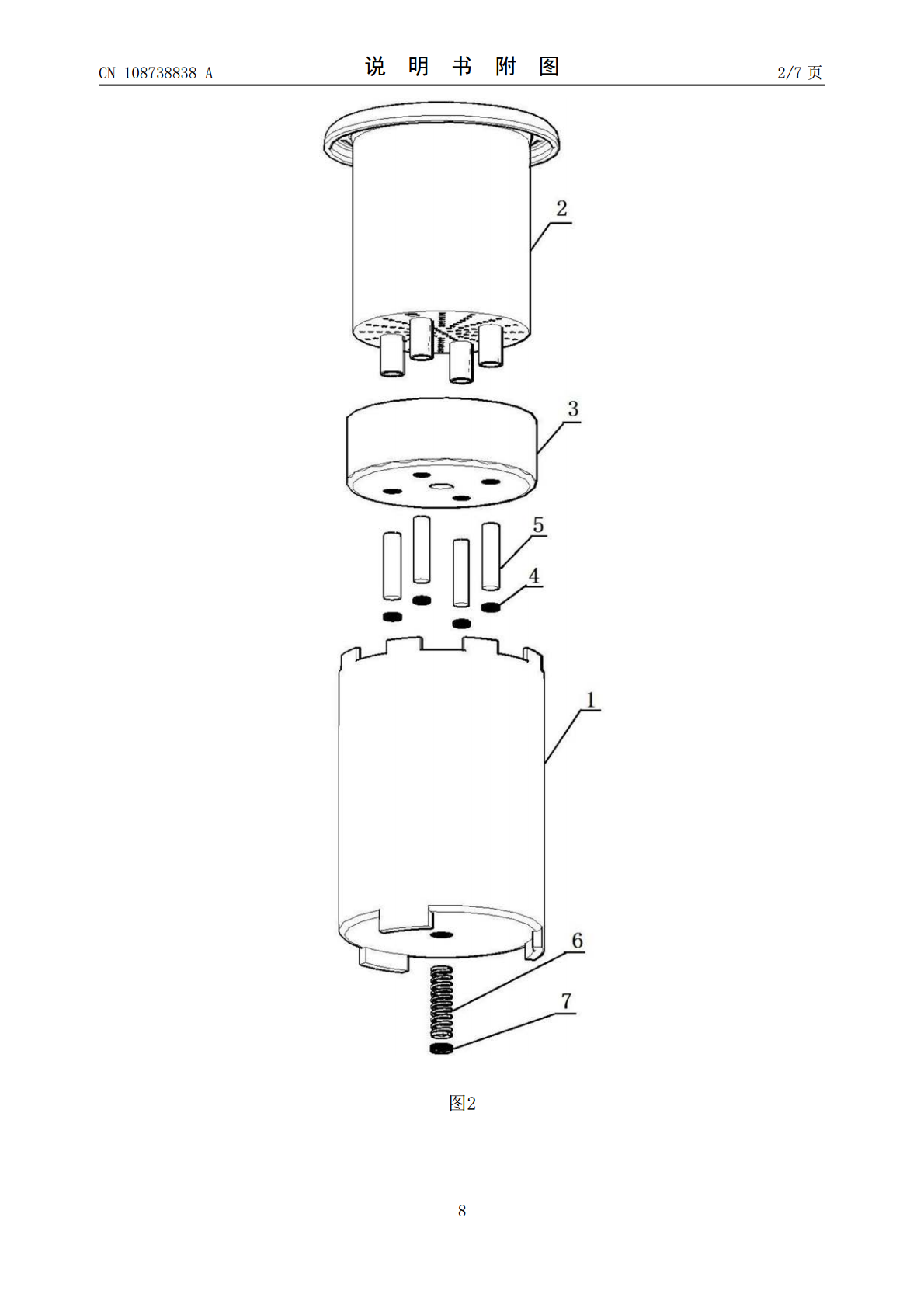

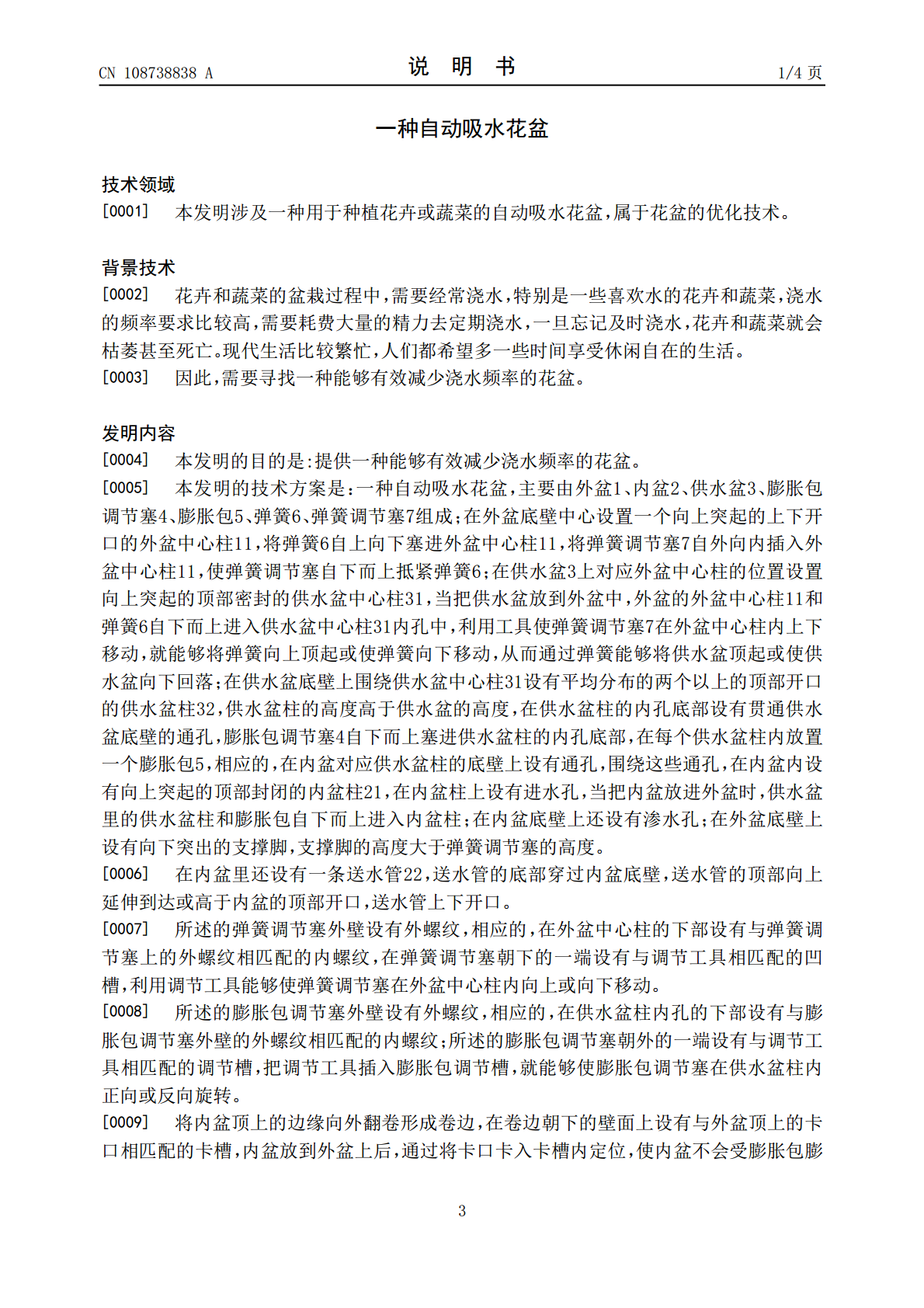

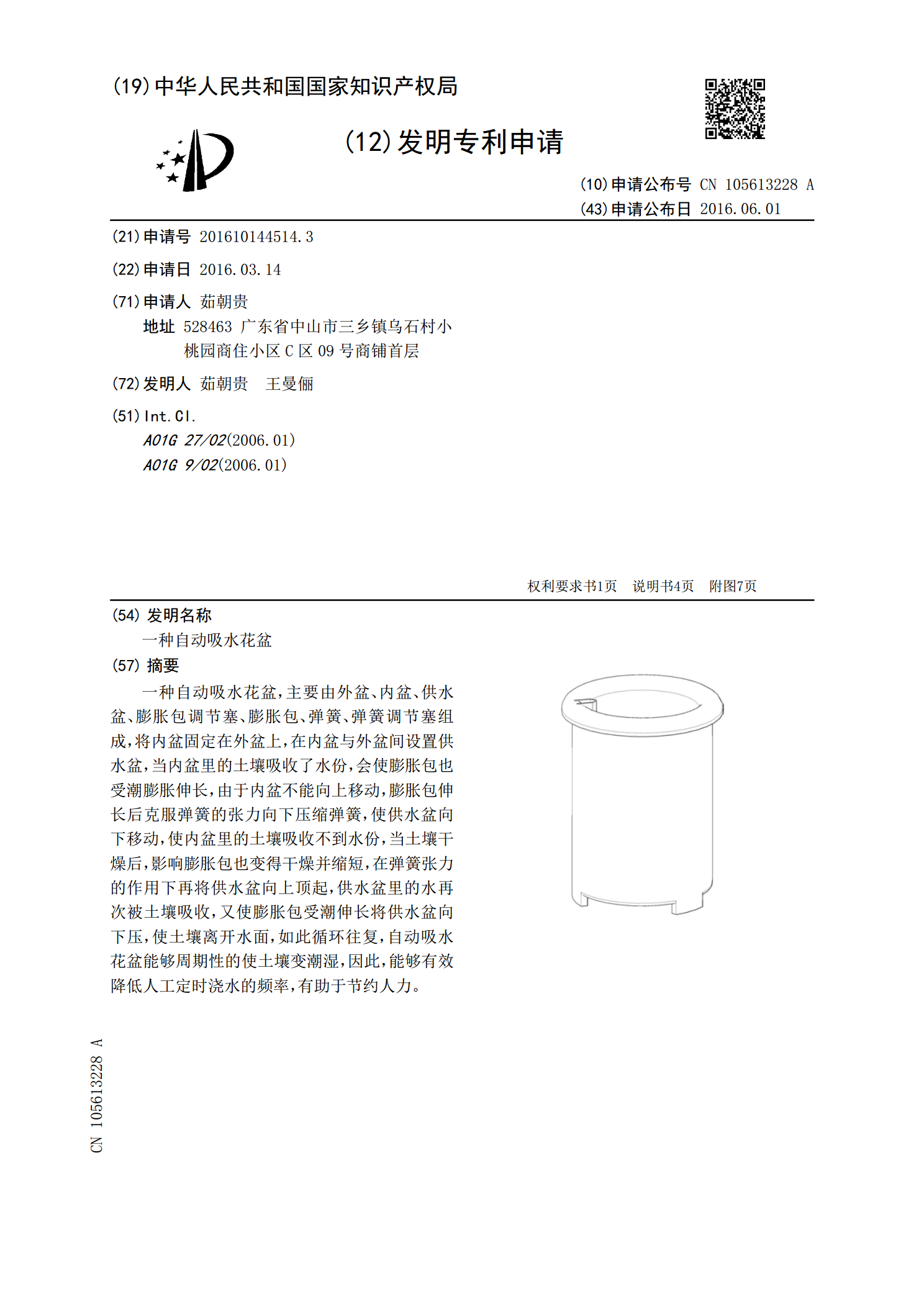

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108738838A(43)申请公布日2018.11.06(21)申请号201810335217.6(22)申请日2016.03.14(62)分案原申请数据201610144514.32016.03.14(71)申请人长乐市丽智产品设计有限公司地址350200福建省福州市长乐市航城街道朝阳北路99号皇庭美域8幢2403(72)发明人茹朝贵王曼俪(74)专利代理机构北京七夏专利代理事务所(普通合伙)11632代理人刘毓珍(51)Int.Cl.A01G9/02(2018.01)A01G27/02(2006.01)权利要求书1页说明书4页附图7页(54)发明名称一种自动吸水花盆(57)摘要一种自动吸水花盆，主要由外盆、内盆、供水盆、膨胀包调节塞、膨胀包、弹簧、弹簧调节塞组成；通过调节弹簧调节塞，能够改变初始状态时弹簧将供水盆顶起的高度，调节弹簧调节塞，利用弹簧使供水盆里的水能够被内盆里的土壤吸收，当内盆里的土壤吸收了水分，会使膨胀包也受潮膨胀伸长，由于内盆不能向上移动，膨胀包伸长后克服弹簧的张力向下压缩弹簧，使供水盆向下移动，使内盆里的土壤吸收不到水分，当土壤干燥后，影响膨胀包也变得干燥并缩短，在弹簧张力的作用下再将供水盆向上顶起，供水盆里的水再次被土壤吸收，又使膨胀包受潮伸长将供水盆向下压，使土壤离开水面，如此循环往复，自动吸水花盆能够周期性的使土壤变潮湿。CN108738838ACN108738838A权利要求书1/1页1.一种自动吸水花盆，其特征在于：主要由外盆(1)、内盆(2)、供水盆(3)、膨胀包调节塞(4)、膨胀包(5)、弹簧(6)、弹簧调节塞(7)组成；在外盆底壁中心设置一个向上突起的上下开口的外盆中心柱(11)，将弹簧(6)自上向下塞进外盆中心柱(11)，将弹簧调节塞(7)自外向内插入外盆中心柱(11)，使弹簧调节塞自下而上抵紧弹簧(6)；在供水盆(3)上对应外盆中心柱的位置设置向上突起的顶部密封的供水盆中心柱(31)，当把供水盆放到外盆中，外盆的外盆中心柱(11)和弹簧(6)自下而上进入供水盆中心柱(31)内孔中，利用工具使弹簧调节塞(7)在外盆中心柱内上下移动，就能够将弹簧向上顶起或使弹簧向下移动，从而通过弹簧能够将供水盆顶起或使供水盆向下回落；在供水盆底壁上围绕供水盆中心柱(31)设有平均分布的两个以上的顶部开口的供水盆柱(32)，供水盆柱的高度高于供水盆的高度，在供水盆柱的内孔底部设有贯通供水盆底壁的通孔，膨胀包调节塞(4)自下而上塞进供水盆柱的内孔底部，在每个供水盆柱内放置一个膨胀包(5)，相应的，在内盆对应供水盆柱的底壁上设有通孔，围绕这些通孔，在内盆内设有向上突起的顶部封闭的内盆柱(21)，在内盆柱上设有进水孔，当把内盆放进外盆时，供水盆里的供水盆柱和膨胀包自下而上进入内盆柱；在内盆底壁上还设有渗水孔；在外盆底壁上设有向下突出的支撑脚，支撑脚的高度大于弹簧调节塞的高度。2.根据权利要求1所述的自动吸水花盆，其特征在于：在内盆里还设有一条送水管(22)，送水管的底部穿过内盆底壁，送水管的顶部向上延伸到达或高于内盆的顶部开口，送水管上下开口。3.根据权利要求1所述的自动吸水花盆，其特征在于：所述的弹簧调节塞外壁设有外螺纹，相应的，在外盆中心柱的下部设有与弹簧调节塞上的外螺纹相匹配的内螺纹，在弹簧调节塞朝下的一端设有与调节工具相匹配的凹槽，利用调节工具能够使弹簧调节塞在外盆中心柱内向上或向下移动。4.根据权利要求1所述的自动吸水花盆，其特征在于：所述的膨胀包调节塞外壁设有外螺纹，相应的，在供水盆柱内孔的下部设有与膨胀包调节塞外壁的外螺纹相匹配的内螺纹；所述的膨胀包调节塞朝外的一端设有与调节工具相匹配的调节槽，把调节工具插入膨胀包调节槽，就能够使膨胀包调节塞在供水盆柱内正向或反向旋转。5.根据权利要求1所述的自动吸水花盆，其特征在于：将内盆顶上的边缘向外翻卷形成卷边，在卷边朝下的壁面上设有与外盆顶上的卡口相匹配的卡槽，内盆放到外盆上后，通过将卡口卡入卡槽内定位，使内盆不会受膨胀包膨胀伸长的影响向上移动。6.根据权利要求1所述的自动吸水花盆，其特征在于：内盆的顶壁向外翻卷形成卷边，在卷边朝下的边缘设置用吊绳悬挂着的插销，相应的，在外盆外壁上相应的位置设置插销槽，当把内盆放到外盆上后，把插销插入相应的插销槽定位。7.根据权利要求1所述的自动吸水花盆，其特征在于：在内盆底壁下方，围绕内盆底壁上的通孔还设有向下突出的内盆支撑柱(23)，内盆支撑柱的高度大于供水盆中心柱(31)的高度，内盆支撑柱的高度小于供水盆柱(32)的高度。2CN108738838A说明书1/4页一种自动吸水花盆技术领域[0001]本发明涉及一种用于种植花卉或蔬菜的自动吸水
