一种电缆桥架四通.pdf

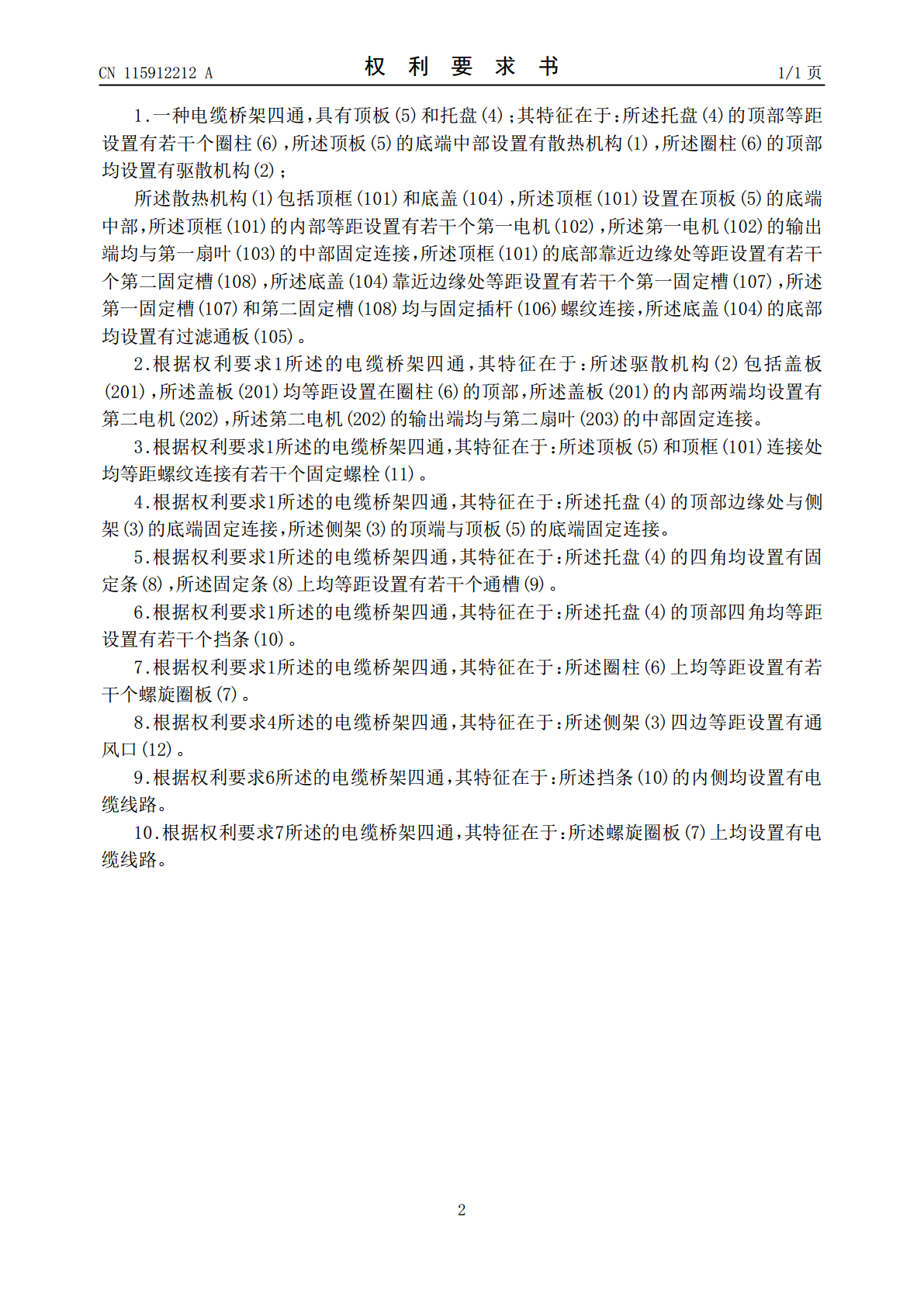

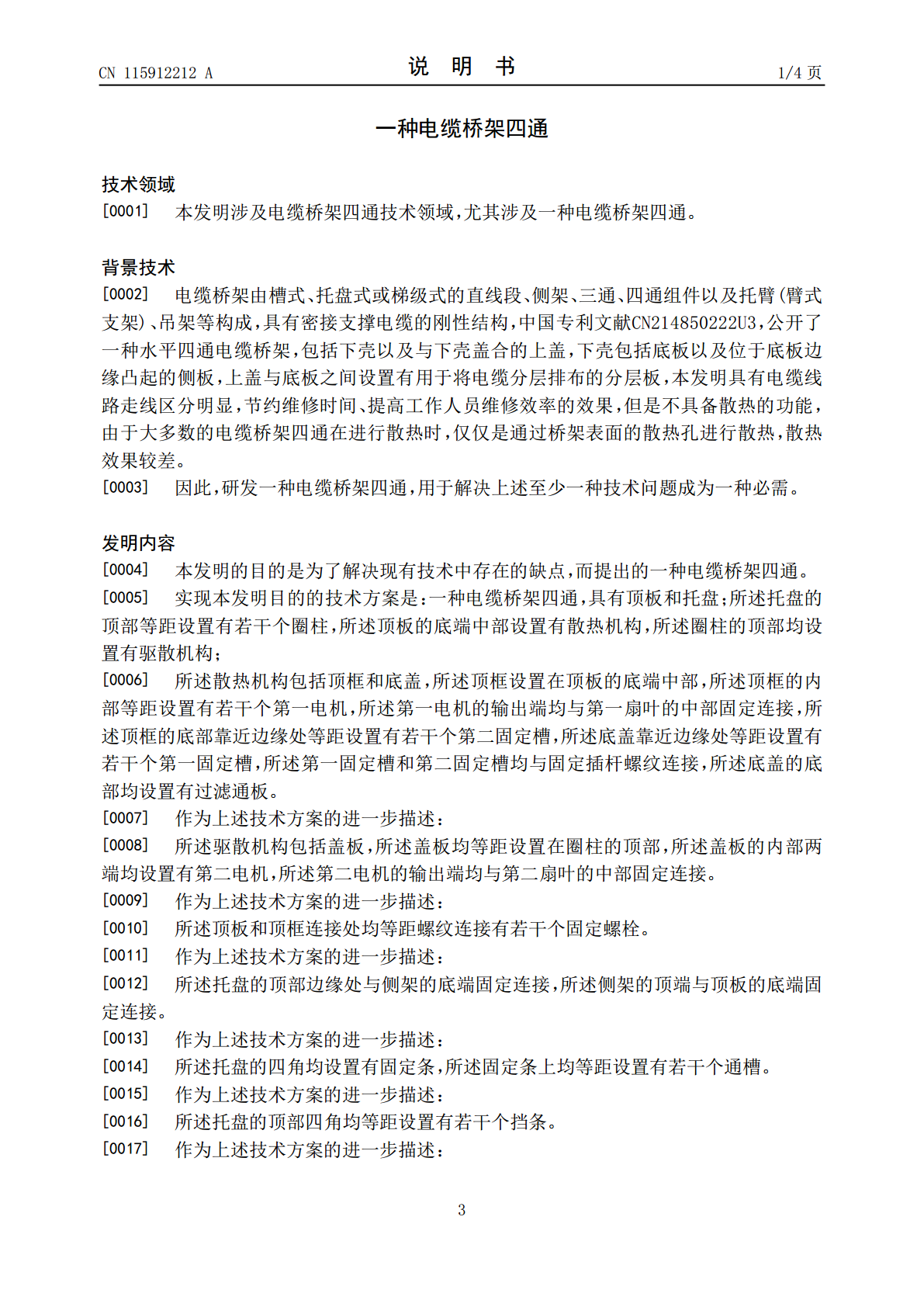

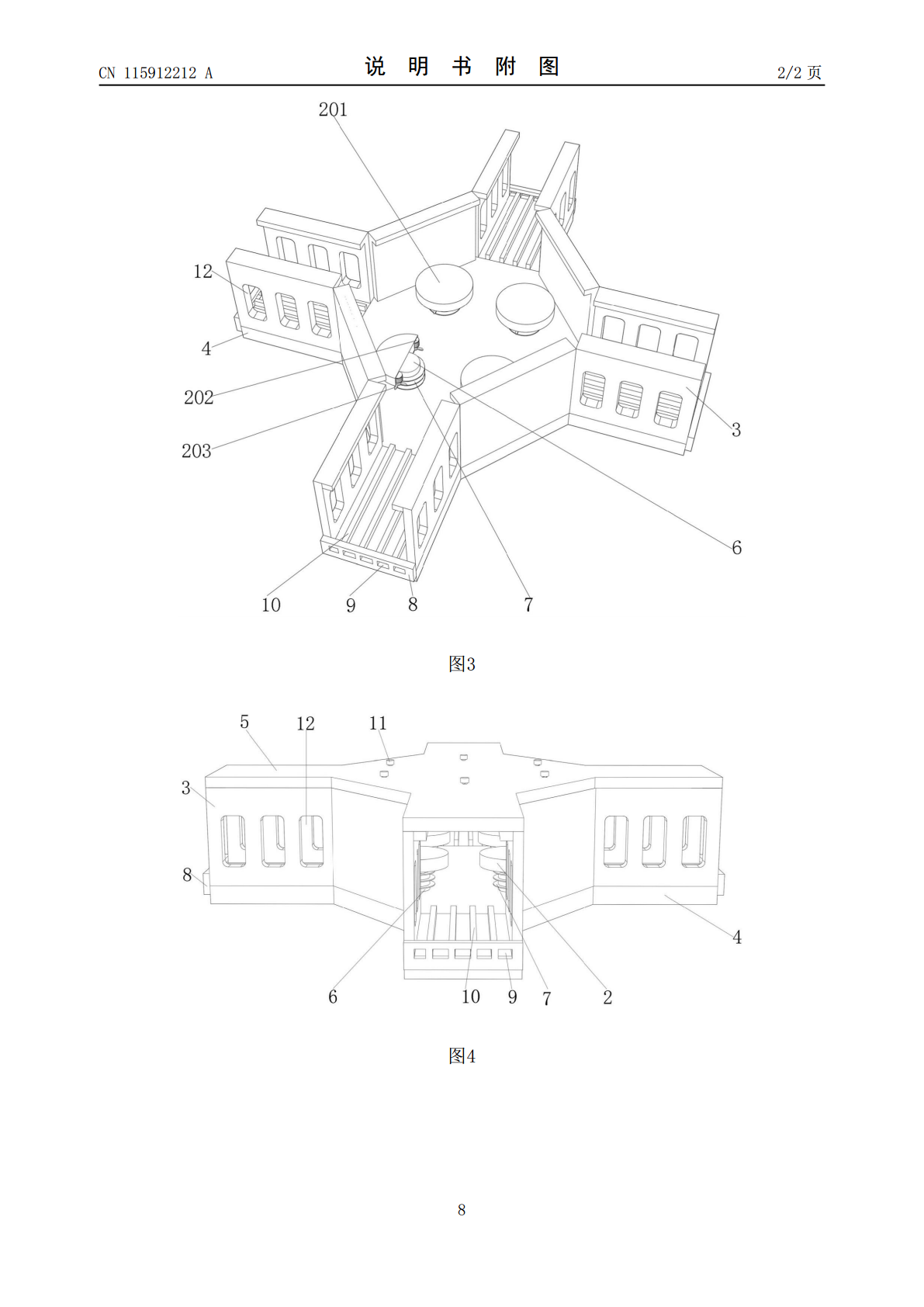

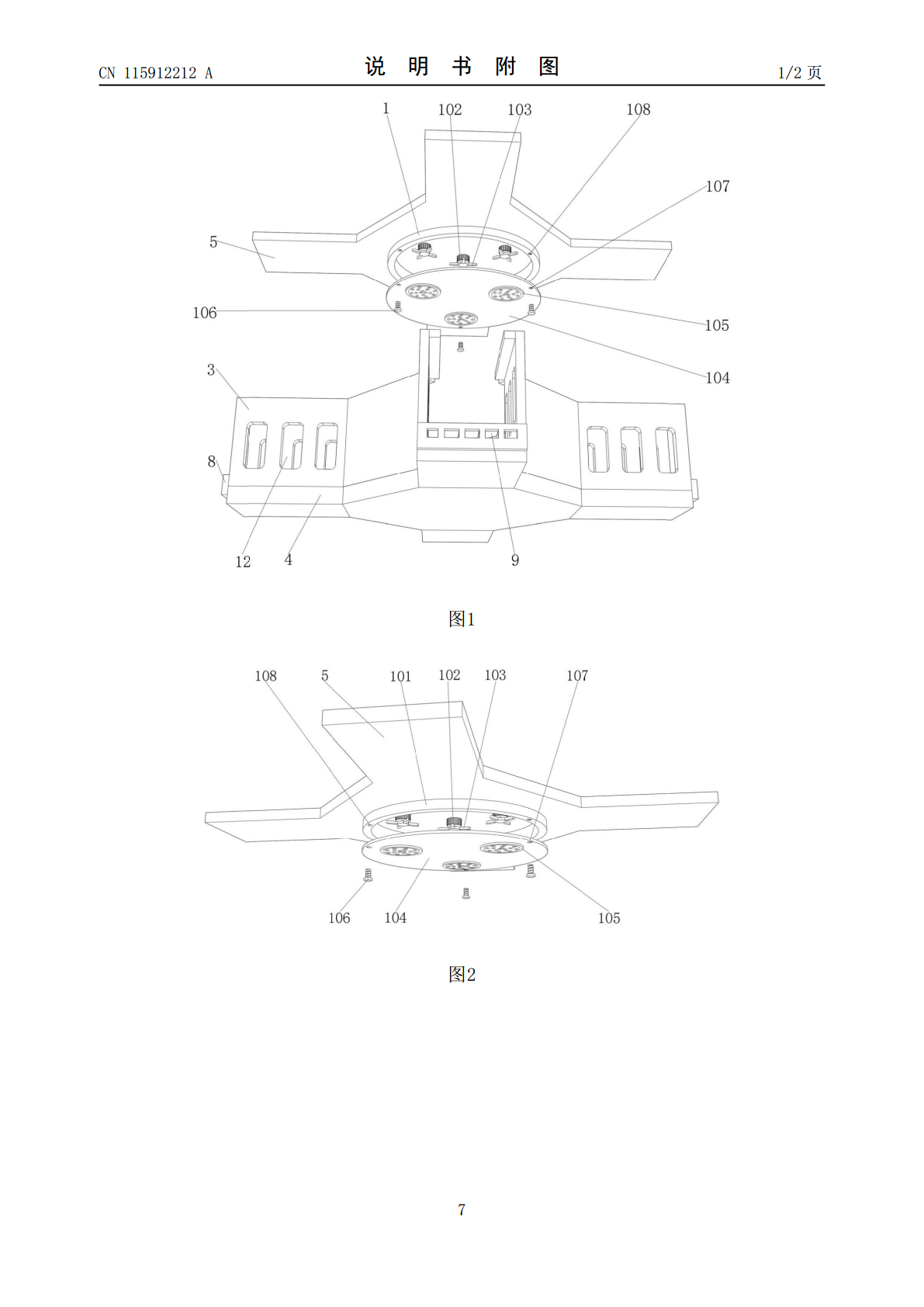

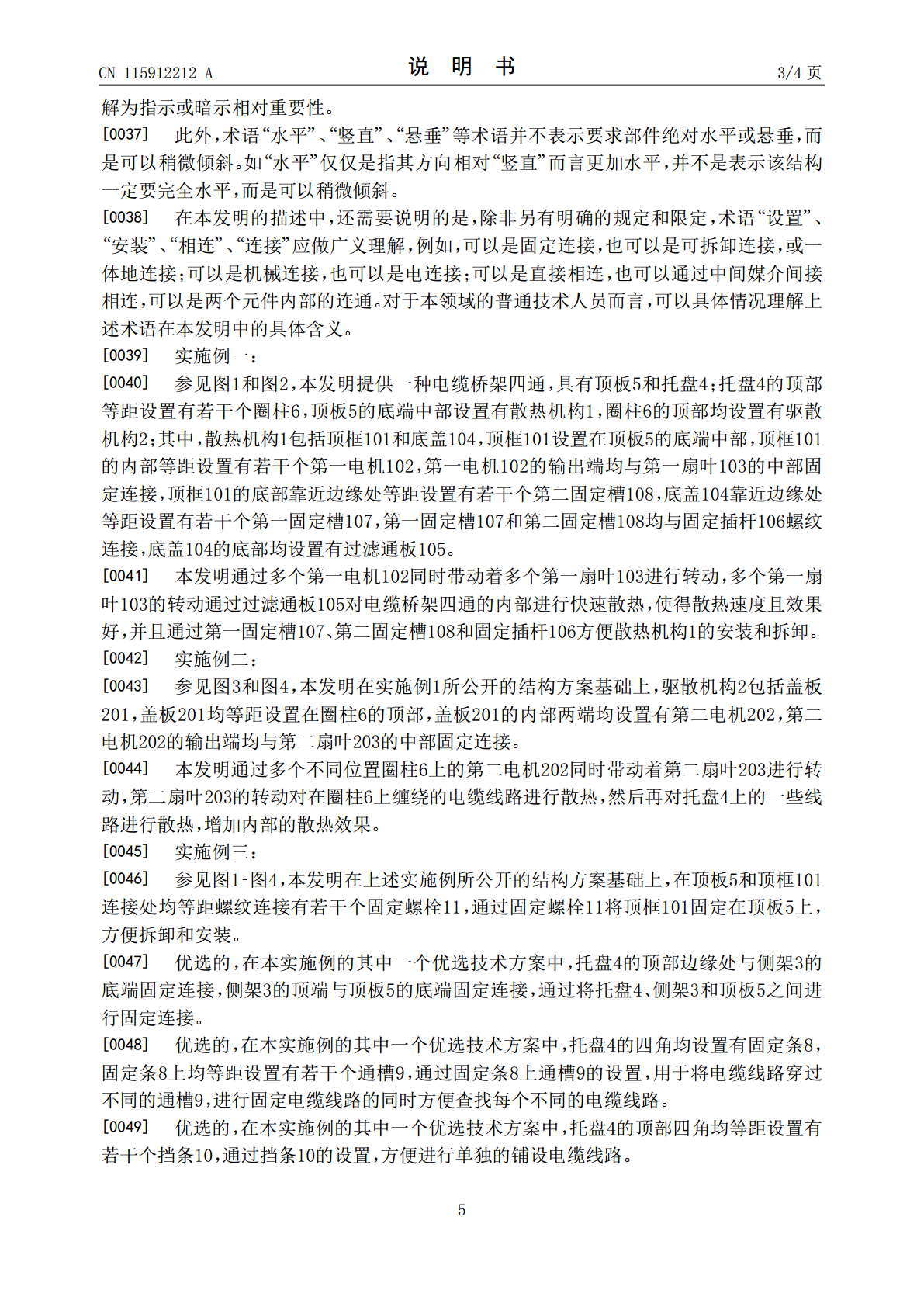

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115912212A(43)申请公布日2023.04.04(21)申请号202211460617.2(22)申请日2022.11.17(71)申请人安徽徽宁电器仪表集团有限公司地址239300安徽省滁州市天长市铜城镇乔田社区乔坝路99号(72)发明人高建华吴克林盛宏民(74)专利代理机构北京文苑专利代理有限公司11516专利代理师于利晓(51)Int.Cl.H02G3/04(2006.01)H02G3/03(2006.01)H02G3/06(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种电缆桥架四通(57)摘要本发明涉及电缆桥架四通技术领域，公开了一种电缆桥架四通，具有顶板和托盘；所述托盘的顶部等距设置有若干个圈柱，所述顶板的底端中部设置有散热机构，所述圈柱的顶部均设置有驱散机构，所述散热机构包括顶框和底盖，所述顶框设置在顶板的底端中部，所述顶框的内部等距设置有若干个第一电机，所述第一电机的输出端均与第一扇叶的中部固定连接，所述顶框的底部靠近边缘处等距设置有若干个第二固定槽，所述底盖靠近边缘处等距设置有若干个第一固定槽。本发明通过多个第一电机同时带动着多个第一扇叶转动，多个第一扇叶的转动通过过滤通板对电缆桥架四通的内部快速散热，增加内部的散热效果。CN115912212ACN115912212A权利要求书1/1页1.一种电缆桥架四通，具有顶板(5)和托盘(4)；其特征在于：所述托盘(4)的顶部等距设置有若干个圈柱(6)，所述顶板(5)的底端中部设置有散热机构(1)，所述圈柱(6)的顶部均设置有驱散机构(2)；所述散热机构(1)包括顶框(101)和底盖(104)，所述顶框(101)设置在顶板(5)的底端中部，所述顶框(101)的内部等距设置有若干个第一电机(102)，所述第一电机(102)的输出端均与第一扇叶(103)的中部固定连接，所述顶框(101)的底部靠近边缘处等距设置有若干个第二固定槽(108)，所述底盖(104)靠近边缘处等距设置有若干个第一固定槽(107)，所述第一固定槽(107)和第二固定槽(108)均与固定插杆(106)螺纹连接，所述底盖(104)的底部均设置有过滤通板(105)。2.根据权利要求1所述的电缆桥架四通，其特征在于：所述驱散机构(2)包括盖板(201)，所述盖板(201)均等距设置在圈柱(6)的顶部，所述盖板(201)的内部两端均设置有第二电机(202)，所述第二电机(202)的输出端均与第二扇叶(203)的中部固定连接。3.根据权利要求1所述的电缆桥架四通，其特征在于：所述顶板(5)和顶框(101)连接处均等距螺纹连接有若干个固定螺栓(11)。4.根据权利要求1所述的电缆桥架四通，其特征在于：所述托盘(4)的顶部边缘处与侧架(3)的底端固定连接，所述侧架(3)的顶端与顶板(5)的底端固定连接。5.根据权利要求1所述的电缆桥架四通，其特征在于：所述托盘(4)的四角均设置有固定条(8)，所述固定条(8)上均等距设置有若干个通槽(9)。6.根据权利要求1所述的电缆桥架四通，其特征在于：所述托盘(4)的顶部四角均等距设置有若干个挡条(10)。7.根据权利要求1所述的电缆桥架四通，其特征在于：所述圈柱(6)上均等距设置有若干个螺旋圈板(7)。8.根据权利要求4所述的电缆桥架四通，其特征在于：所述侧架(3)四边等距设置有通风口(12)。9.根据权利要求6所述的电缆桥架四通，其特征在于：所述挡条(10)的内侧均设置有电缆线路。10.根据权利要求7所述的电缆桥架四通，其特征在于：所述螺旋圈板(7)上均设置有电缆线路。2CN115912212A说明书1/4页一种电缆桥架四通技术领域[0001]本发明涉及电缆桥架四通技术领域，尤其涉及一种电缆桥架四通。背景技术[0002]电缆桥架由槽式、托盘式或梯级式的直线段、侧架、三通、四通组件以及托臂(臂式支架)、吊架等构成，具有密接支撑电缆的刚性结构，中国专利文献CN214850222U3，公开了一种水平四通电缆桥架，包括下壳以及与下壳盖合的上盖，下壳包括底板以及位于底板边缘凸起的侧板，上盖与底板之间设置有用于将电缆分层排布的分层板，本发明具有电缆线路走线区分明显，节约维修时间、提高工作人员维修效率的效果，但是不具备散热的功能，由于大多数的电缆桥架四通在进行散热时，仅仅是通过桥架表面的散热孔进行散热，散热效果较差。[0003]因此，研发一种电缆桥架四通，用于解决上述至少一种技术问题成为一种必需。发明内容[0004]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种电缆桥架四通。[0005]实现本发明目的的技术方案是：一种电缆桥架四通，具有顶板和托盘；所述托盘的顶部等距设置有若干个圈柱，所
