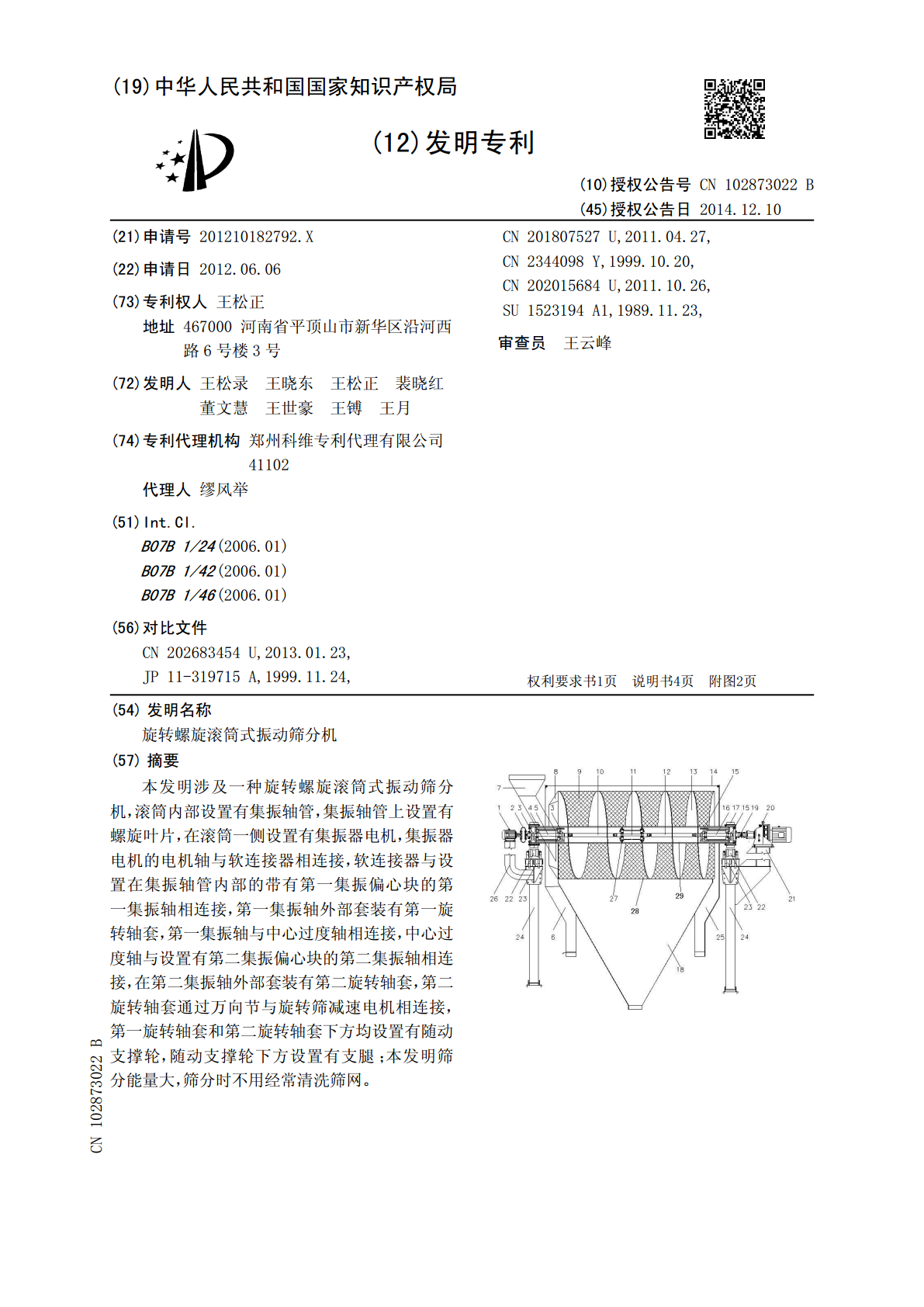

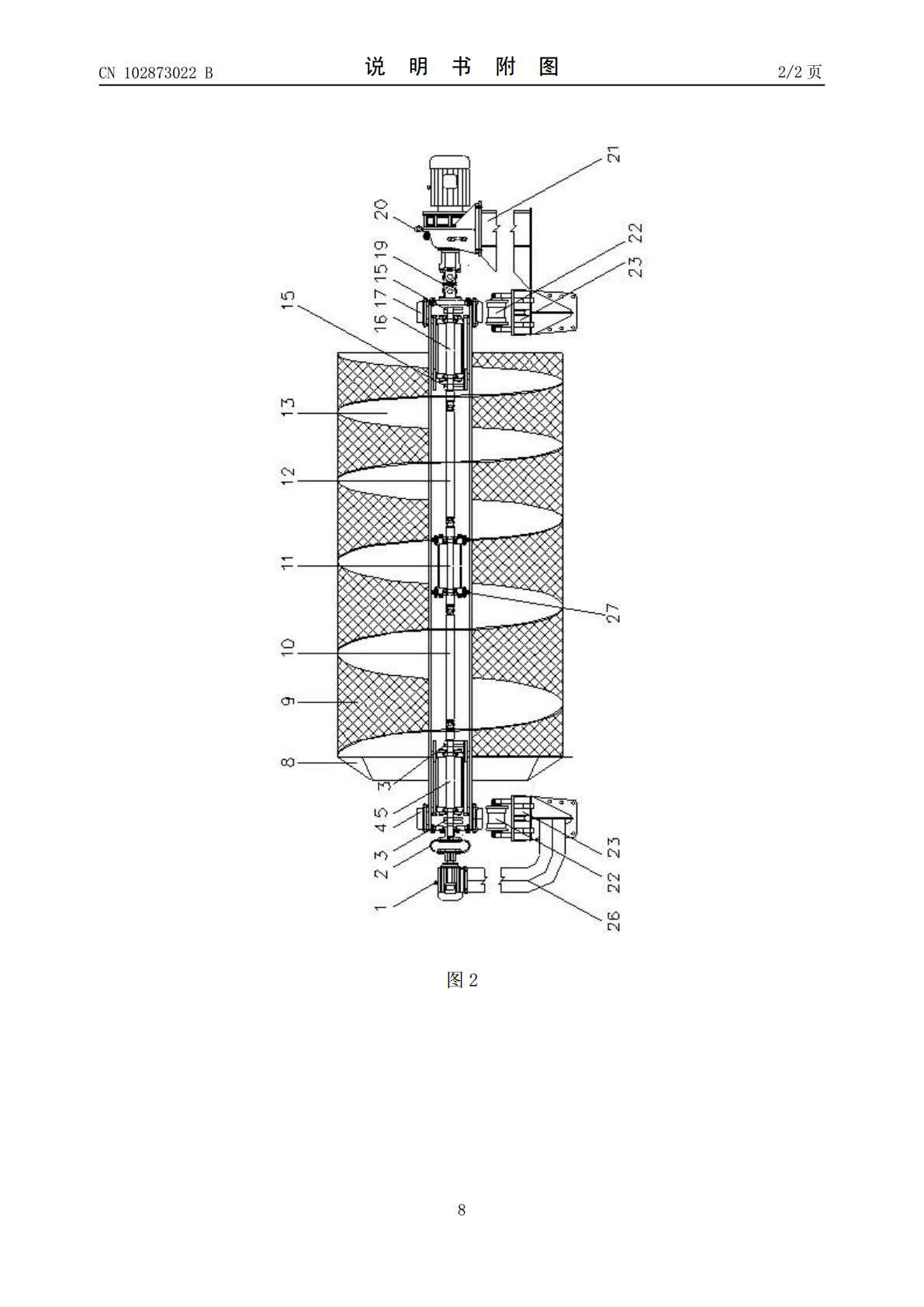

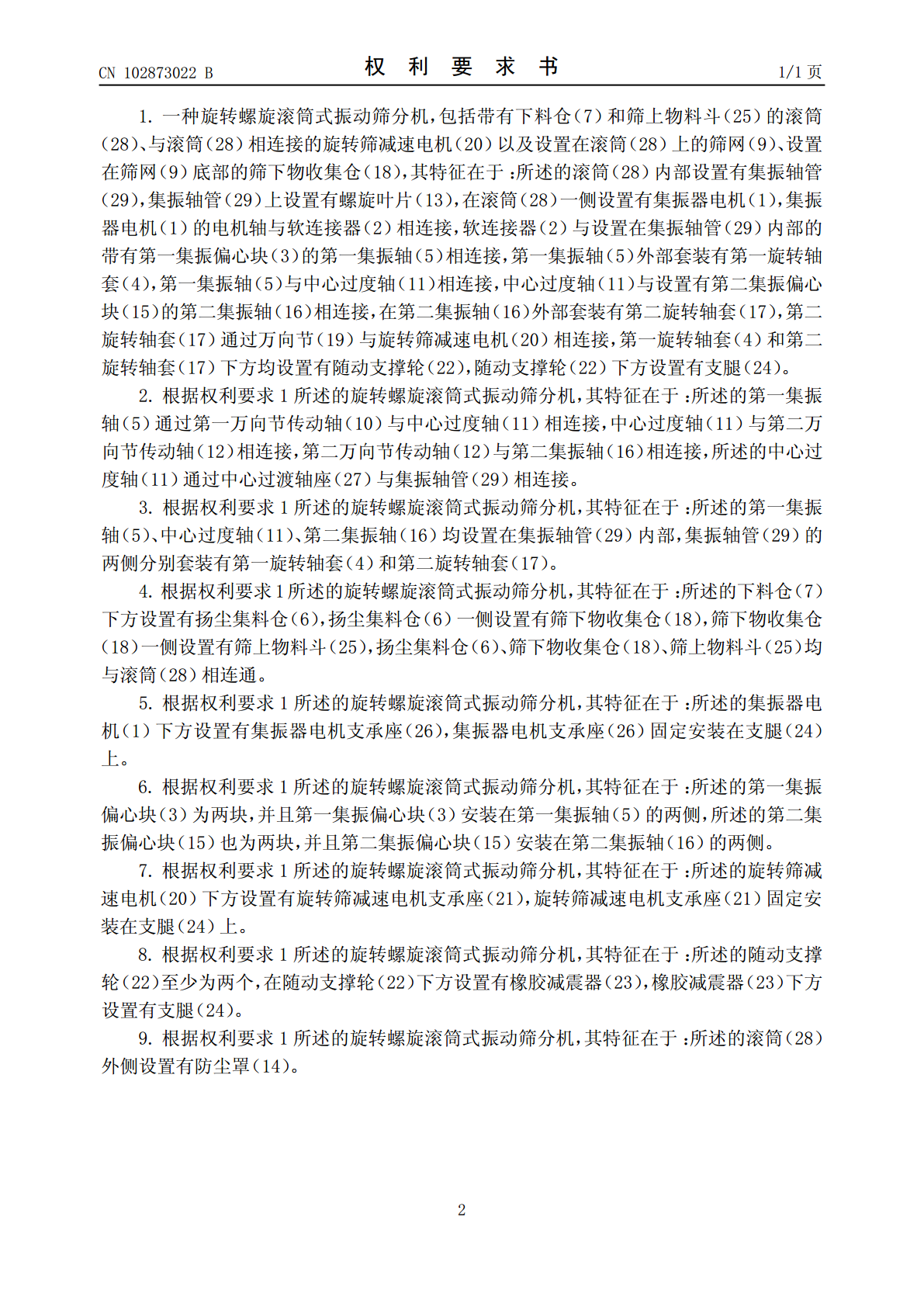

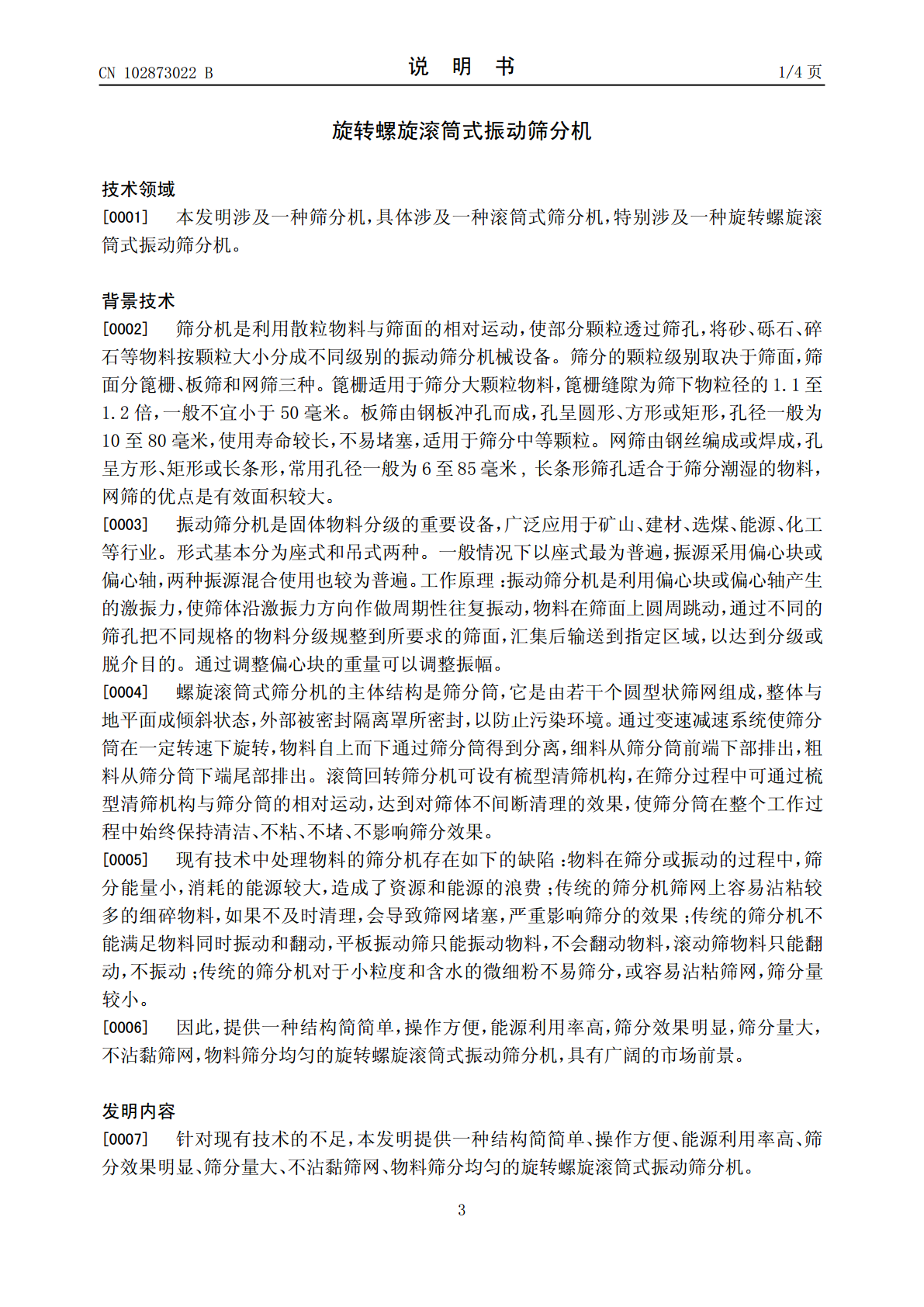

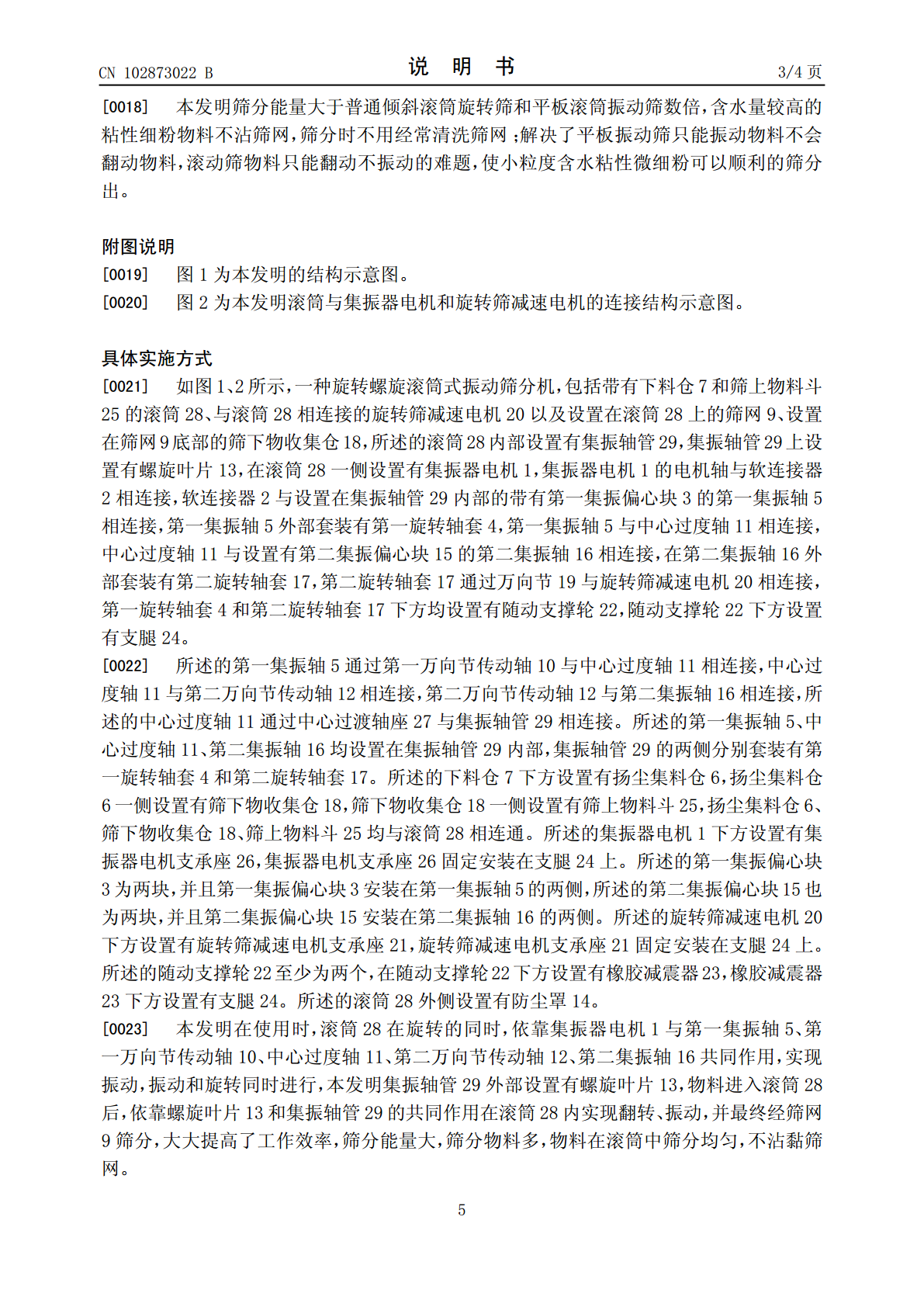

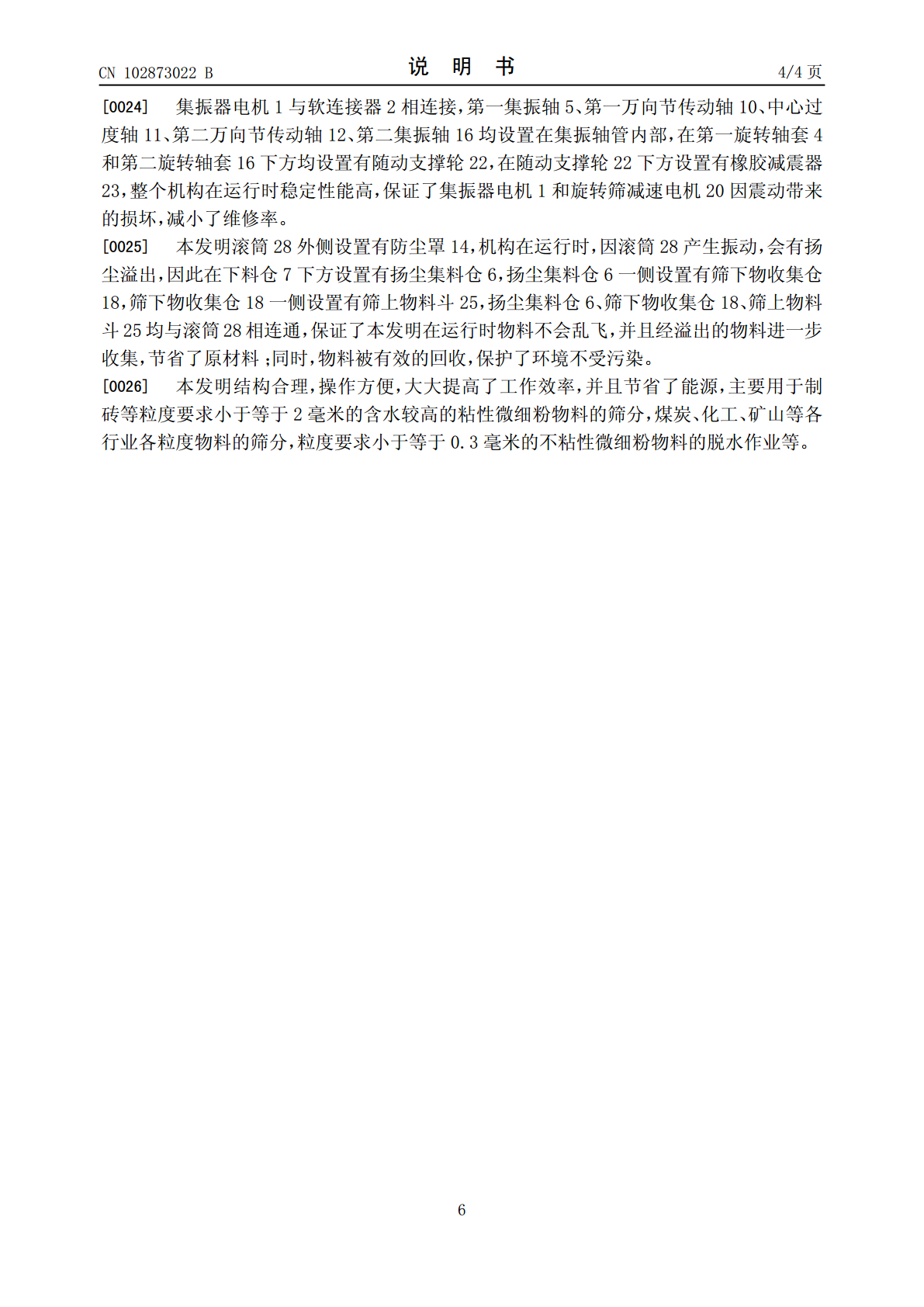

(19)中华人民共和国国家知识产权局(12)发明专利(10)授权公告号(10)授权公告号CNCN102873022102873022B(45)授权公告日2014.12.10(21)申请号201210182792.XCN201807527U,2011.04.27,CN2344098Y,1999.10.20,(22)申请日2012.06.06CN202015684U,2011.10.26,(73)专利权人王松正SU1523194A1,1989.11.23,地址467000河南省平顶山市新华区沿河西审查员王云峰路6号楼3号(72)发明人王松录王晓东王松正裴晓红董文慧王世豪王镈王月(74)专利代理机构郑州科维专利代理有限公司41102代理人缪风举(51)Int.Cl.B07B1/24(2006.01)B07B1/42(2006.01)B07B1/46(2006.01)(56)对比文件CN202683454U,2013.01.23,JP11-319715A,1999.11.24,权权利要求书1页利要求书1页说明书4页说明书4页附图2页附图2页(54)发明名称旋转螺旋滚筒式振动筛分机(57)摘要本发明涉及一种旋转螺旋滚筒式振动筛分机，滚筒内部设置有集振轴管，集振轴管上设置有螺旋叶片，在滚筒一侧设置有集振器电机，集振器电机的电机轴与软连接器相连接，软连接器与设置在集振轴管内部的带有第一集振偏心块的第一集振轴相连接，第一集振轴外部套装有第一旋转轴套，第一集振轴与中心过度轴相连接，中心过度轴与设置有第二集振偏心块的第二集振轴相连接，在第二集振轴外部套装有第二旋转轴套，第二旋转轴套通过万向节与旋转筛减速电机相连接，第一旋转轴套和第二旋转轴套下方均设置有随动支撑轮，随动支撑轮下方设置有支腿；本发明筛分能量大，筛分时不用经常清洗筛网。CN102873022BCN102873BCN102873022B权利要求书1/1页1.一种旋转螺旋滚筒式振动筛分机，包括带有下料仓（7）和筛上物料斗（25）的滚筒（28）、与滚筒（28）相连接的旋转筛减速电机（20）以及设置在滚筒（28）上的筛网（9）、设置在筛网（9）底部的筛下物收集仓（18），其特征在于：所述的滚筒（28）内部设置有集振轴管（29），集振轴管（29）上设置有螺旋叶片（13），在滚筒（28）一侧设置有集振器电机（1），集振器电机（1）的电机轴与软连接器（2）相连接，软连接器（2）与设置在集振轴管（29）内部的带有第一集振偏心块（3）的第一集振轴（5）相连接，第一集振轴（5）外部套装有第一旋转轴套（4），第一集振轴（5）与中心过度轴（11）相连接，中心过度轴（11）与设置有第二集振偏心块（15）的第二集振轴（16）相连接，在第二集振轴（16）外部套装有第二旋转轴套（17），第二旋转轴套（17）通过万向节（19）与旋转筛减速电机（20）相连接，第一旋转轴套（4）和第二旋转轴套（17）下方均设置有随动支撑轮（22），随动支撑轮（22）下方设置有支腿（24）。2.根据权利要求1所述的旋转螺旋滚筒式振动筛分机，其特征在于：所述的第一集振轴（5）通过第一万向节传动轴（10）与中心过度轴（11）相连接，中心过度轴（11）与第二万向节传动轴（12）相连接，第二万向节传动轴（12）与第二集振轴（16）相连接，所述的中心过度轴（11）通过中心过渡轴座（27）与集振轴管（29）相连接。3.根据权利要求1所述的旋转螺旋滚筒式振动筛分机，其特征在于：所述的第一集振轴（5）、中心过度轴（11）、第二集振轴（16）均设置在集振轴管（29）内部，集振轴管（29）的两侧分别套装有第一旋转轴套（4）和第二旋转轴套（17）。4.根据权利要求1所述的旋转螺旋滚筒式振动筛分机，其特征在于：所述的下料仓（7）下方设置有扬尘集料仓（6），扬尘集料仓（6）一侧设置有筛下物收集仓（18），筛下物收集仓（18）一侧设置有筛上物料斗（25），扬尘集料仓（6）、筛下物收集仓（18）、筛上物料斗（25）均与滚筒（28）相连通。5.根据权利要求1所述的旋转螺旋滚筒式振动筛分机，其特征在于：所述的集振器电机（1）下方设置有集振器电机支承座（26），集振器电机支承座（26）固定安装在支腿（24）上。6.根据权利要求1所述的旋转螺旋滚筒式振动筛分机，其特征在于：所述的第一集振偏心块（3）为两块，并且第一集振偏心块（3）安装在第一集振轴（5）的两侧，所述的第二集振偏心块（15）也为两块，并且第二集振偏心块（15）安装在第二集振轴（16）的两侧。7.根据权利要求1所述的旋转螺旋滚筒式振动筛分机，其特征在于：所述的旋转筛减速电机（20）下方设置有旋转筛减速电机支承座（21），旋转筛减速电机支承座（21）固定安装在支腿（24）上。8.根据权利要求1所述的旋转螺旋滚筒式振动筛
