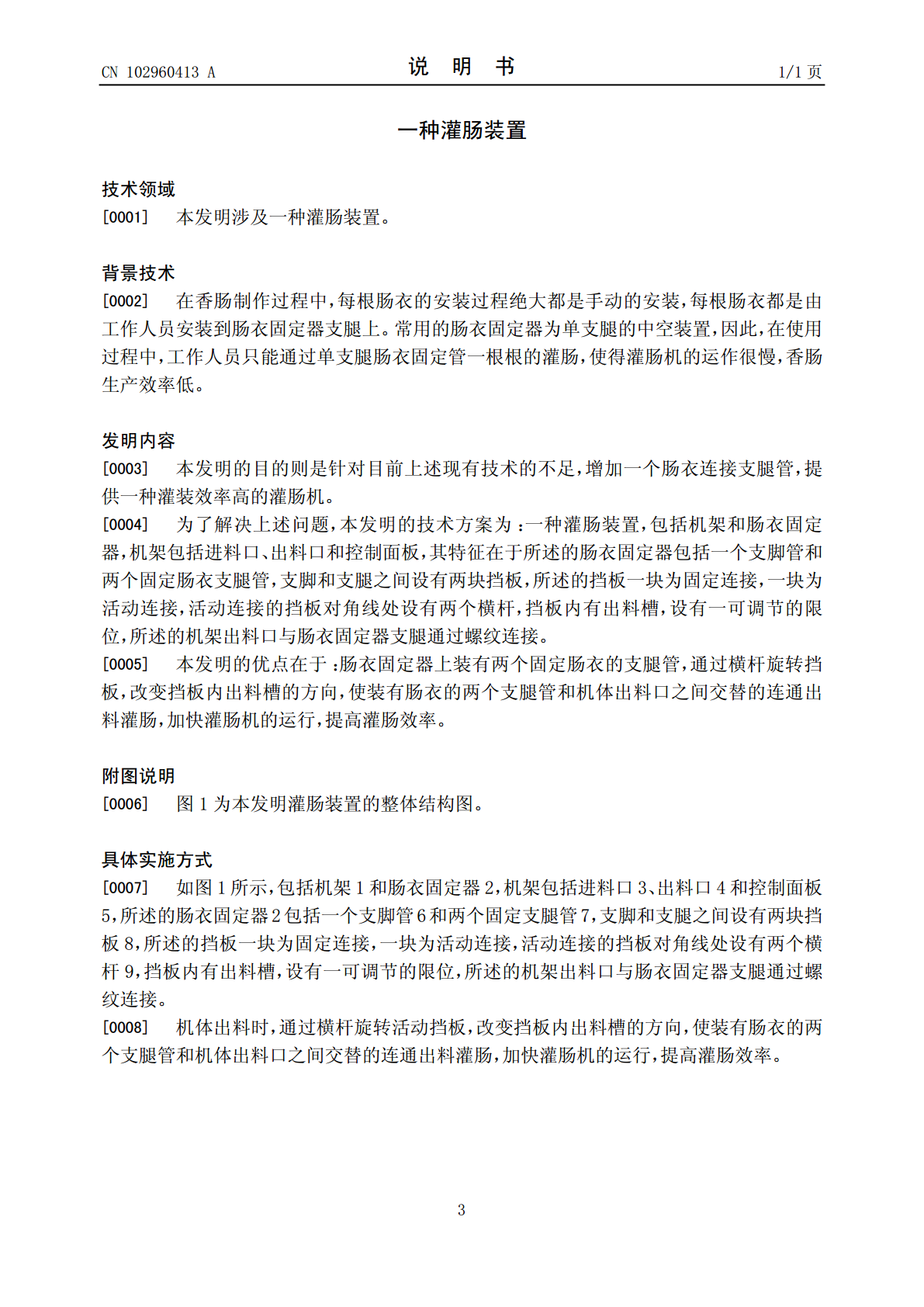

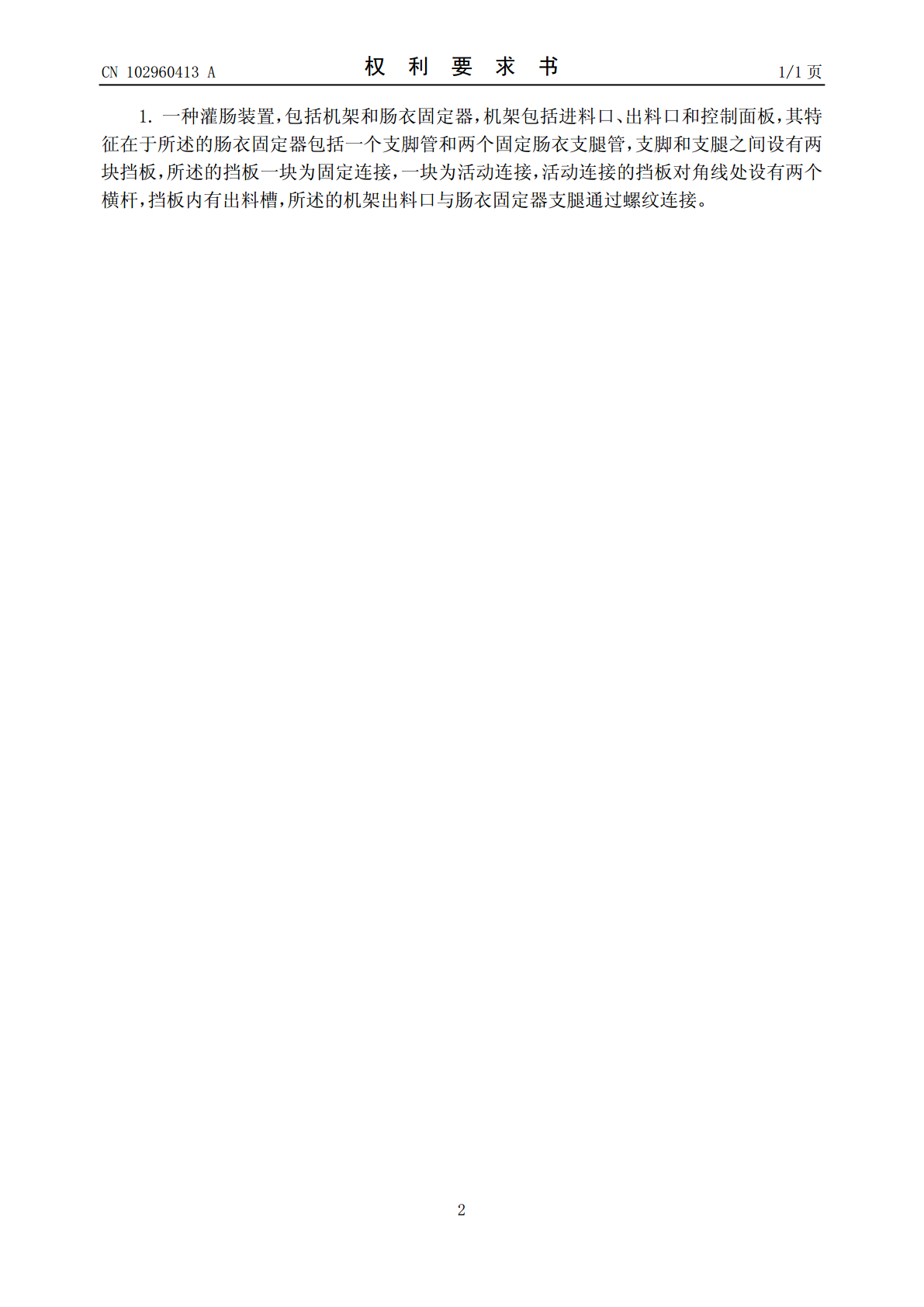

(19)中华人民共和国国家知识产权局*CN102960413A*(12)发明专利申请(10)申请公布号CN102960413A(43)申请公布日2013.03.13(21)申请号201210443944.7(22)申请日2012.11.09(71)申请人南通玉兔集团有限公司地址226500江苏省南通市如皋市江安镇玉兔路(72)发明人黄海波黄奎生黄海涛周秀琴(74)专利代理机构北京一格知识产权代理事务所(普通合伙)11316代理人滑春生(51)Int.Cl.A22C11/02(2006.01)权利要求书权利要求书1页1页说明书说明书11页页附图附图11页(54)发明名称一种灌肠装置(57)摘要本发明涉及一种灌肠装置，包括机架和肠衣固定器，机架包括进料口、出料口和控制面板，其特征在于所述的肠衣固定器包括一个支脚管和两个固定肠衣支腿管，支脚和支腿之间设有两块挡板，所述的挡板一块为固定连接，一块为活动连接，活动连接的挡板对角线处设有两个横杆，挡板内有出料槽，所述的机架出料口与肠衣固定器支腿通过螺纹连接。本发明优点在于：肠衣固定器上装有两个固定肠衣的支腿管，通过横杆旋转挡板，改变挡板内出料槽的方向，使装有肠衣的两个支腿管和机体出料口之间交替的连通出料灌肠，加快灌肠机的运行，提高灌肠效率。CN1029643ACN102960413A权利要求书1/1页1.一种灌肠装置，包括机架和肠衣固定器，机架包括进料口、出料口和控制面板，其特征在于所述的肠衣固定器包括一个支脚管和两个固定肠衣支腿管，支脚和支腿之间设有两块挡板，所述的挡板一块为固定连接，一块为活动连接，活动连接的挡板对角线处设有两个横杆，挡板内有出料槽，所述的机架出料口与肠衣固定器支腿通过螺纹连接。2CN102960413A说明书1/1页一种灌肠装置技术领域[0001]本发明涉及一种灌肠装置。背景技术[0002]在香肠制作过程中，每根肠衣的安装过程绝大都是手动的安装，每根肠衣都是由工作人员安装到肠衣固定器支腿上。常用的肠衣固定器为单支腿的中空装置，因此，在使用过程中，工作人员只能通过单支腿肠衣固定管一根根的灌肠，使得灌肠机的运作很慢，香肠生产效率低。发明内容[0003]本发明的目的则是针对目前上述现有技术的不足，增加一个肠衣连接支腿管，提供一种灌装效率高的灌肠机。[0004]为了解决上述问题，本发明的技术方案为：一种灌肠装置，包括机架和肠衣固定器，机架包括进料口、出料口和控制面板，其特征在于所述的肠衣固定器包括一个支脚管和两个固定肠衣支腿管，支脚和支腿之间设有两块挡板，所述的挡板一块为固定连接，一块为活动连接，活动连接的挡板对角线处设有两个横杆，挡板内有出料槽，设有一可调节的限位，所述的机架出料口与肠衣固定器支腿通过螺纹连接。[0005]本发明的优点在于：肠衣固定器上装有两个固定肠衣的支腿管，通过横杆旋转挡板，改变挡板内出料槽的方向，使装有肠衣的两个支腿管和机体出料口之间交替的连通出料灌肠，加快灌肠机的运行，提高灌肠效率。附图说明[0006]图1为本发明灌肠装置的整体结构图。具体实施方式[0007]如图1所示，包括机架1和肠衣固定器2，机架包括进料口3、出料口4和控制面板5，所述的肠衣固定器2包括一个支脚管6和两个固定支腿管7，支脚和支腿之间设有两块挡板8，所述的挡板一块为固定连接，一块为活动连接，活动连接的挡板对角线处设有两个横杆9，挡板内有出料槽，设有一可调节的限位，所述的机架出料口与肠衣固定器支腿通过螺纹连接。[0008]机体出料时，通过横杆旋转活动挡板，改变挡板内出料槽的方向，使装有肠衣的两个支腿管和机体出料口之间交替的连通出料灌肠，加快灌肠机的运行，提高灌肠效率。3CN102960413A说明书附图1/1页图14
