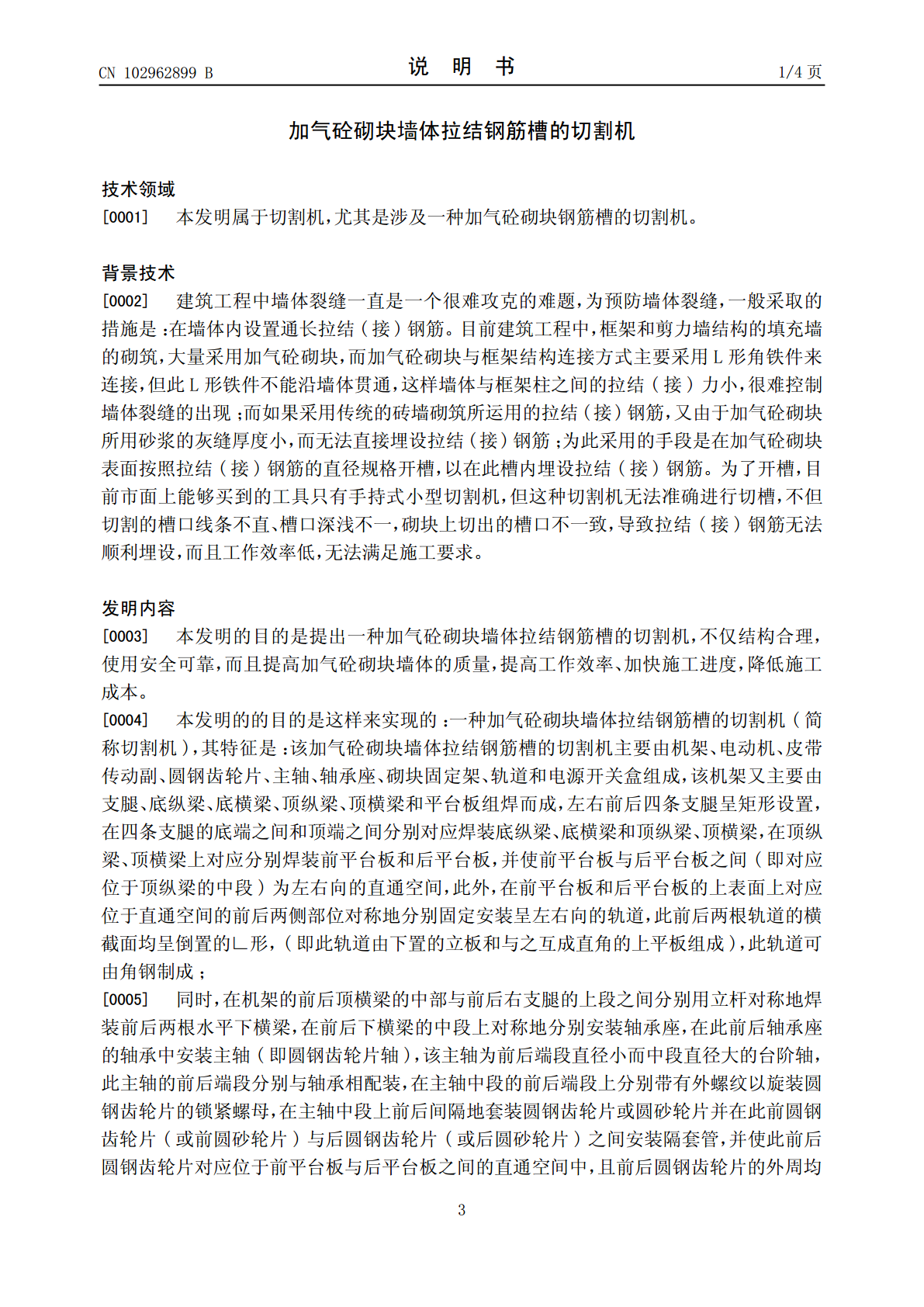

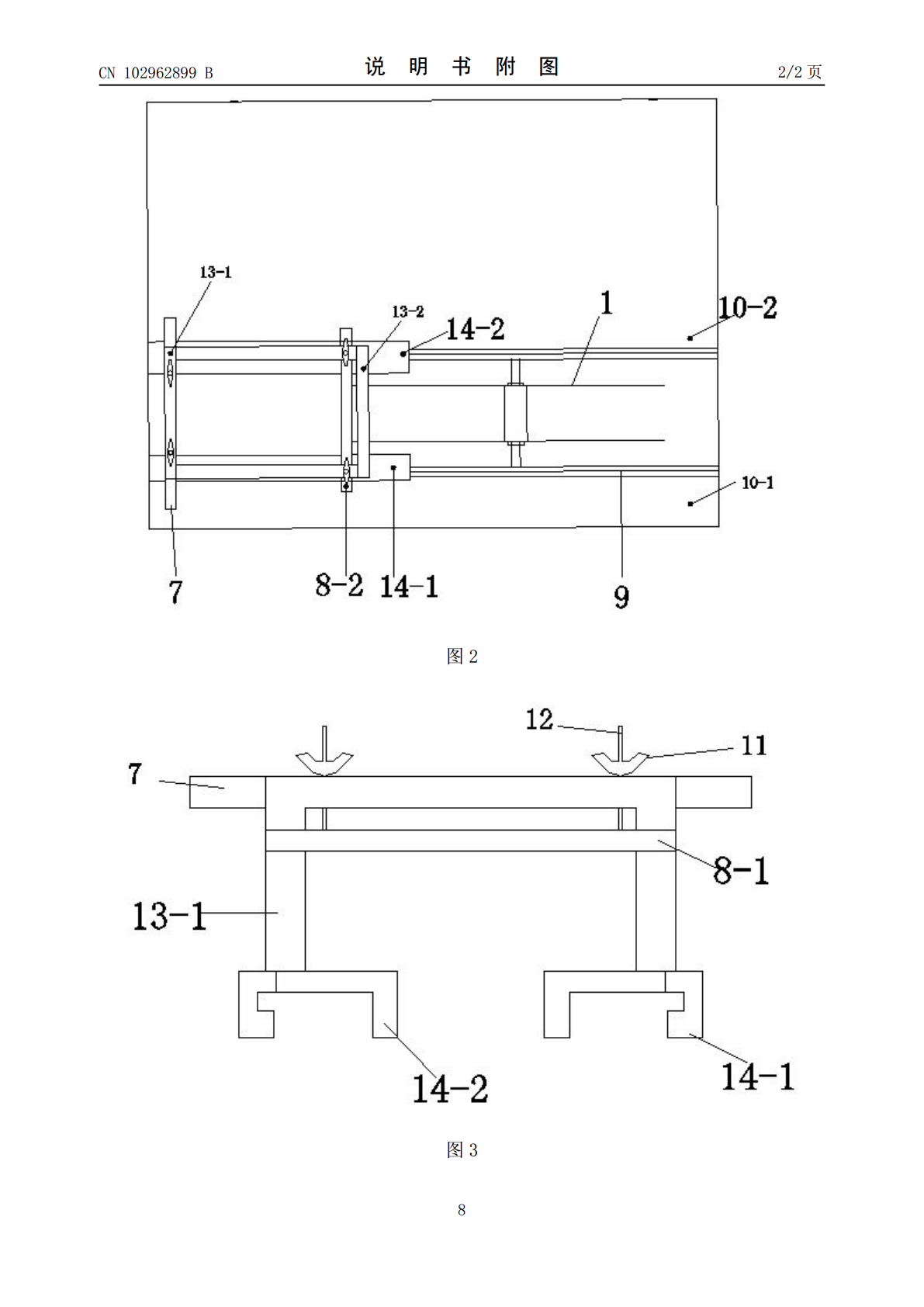

(19)中华人民共和国国家知识产权局(12)发明专利(10)授权公告号(10)授权公告号CNCN102962899102962899B(45)授权公告日2014.10.15(21)申请号201210491678.5(22)申请日2012.11.28(73)专利权人中国十七冶集团有限公司地址243000安徽省马鞍山市雨山区雨山东路88号(72)发明人张平汪小飞(74)专利代理机构马鞍山市金桥专利代理有限公司34111代理人奚志鹏(51)Int.Cl.B28D1/24(2006.01)审查员毛丹丹权权利要求书1页利要求书1页说明书4页说明书4页附图2页附图2页(54)发明名称加气砼砌块墙体拉结钢筋槽的切割机(57)摘要本发明是一种加气砼砌块墙体拉结钢筋槽的切割机，属于切割机，其特点是该切割机主要由机架、电动机、皮带传动副、圆钢齿轮片、主轴、轴承座、砌块固定架、轨道和电源开关盒组成，该机架又主要由支腿、底纵梁、底横梁、顶纵梁、顶横梁和平台板组焊而成，在前后平台板上安装轨道，在机架的前后下横梁的中段上安装主轴，在主轴中段上前后间隔地套装圆钢齿轮片并使此前后圆钢齿轮片对应位于前、后平台板之间的直通空间中，在机架上安装电动机和皮带传动副以驱动圆钢齿轮片，在前、后轨道上滑动安装砌块固定架并安装压板和压下螺杆，将加气砼砌块安装在砌块固定架内并来回推拉，就能快速、准确地切割加气砼砌块，效率高，成本低。CN102962899BCN102968BCN102962899B权利要求书1/1页1.一种加气砼砌块墙体拉结钢筋槽的切割机，其特征是：该加气砼砌块墙体拉结钢筋槽的切割机主要由机架（2）、电动机（3）、皮带传动副、圆钢齿轮片（1）、主轴、轴承座、砌块固定架（6）、轨道（9）和电源开关盒（5）组成，该机架（2）又主要由支腿、底纵梁、底横梁、顶纵梁、顶横梁和平台板组焊而成，左右前后四条支腿呈矩形设置，在四条支腿的底端之间和顶端之间分别对应焊装底纵梁、底横梁和顶纵梁、顶横梁，在顶纵梁、顶横梁上对应分别焊装前平台板（10-1）和后平台板（10-2），并使前平台板（10-1）与后平台板（10-2）之间为左右向的直通空间，此外，在前平台板（10-1）和后平台板（10-2）的上表面上对应位于直通空间的前后两侧部位对称地分别固定安装呈左右向的轨道（9），此前后两根轨道（9）的横截面均呈倒置的∟形，即此轨道（9）由下置的立板和与之互成直角的上平板组成；同时，在机架（2）的前后顶横梁的中部与前后右支腿的上段之间分别用立杆对称地焊装前后两根水平下横梁，在前后下横梁的中段上对称地分别安装轴承座，在此前后轴承座的轴承中安装主轴即圆钢齿轮片轴，该主轴为前后端段直径小而中段直径大的台阶轴，此主轴的前后端段分别与轴承相配装，在主轴中段的前后端段上分别带有外螺纹以旋装圆钢齿轮片（1）的锁紧螺母，在主轴中段上前后间隔地套装圆钢齿轮片（1）或圆砂轮片并在此前后圆钢齿轮片之间安装隔套管，此前后圆钢齿轮片对应位于前平台板（10-1）与后平台板（10-2）之间的直通空间中，且前后圆钢齿轮片的外周均高出前平台板（10-1）和后平台板（10-2）；在机架（2）左部的前后底横梁之间安装呈前后向的电动机（3）的座板，在此座板上安装电动机（3），在此电动机（3）的输出轴上安装小皮带轮，在主轴上对应安装大皮带轮，在大小皮带轮之间安装皮带（4）以组成皮带传动副，在机架（2）左支腿上安装电源开关盒（5）并与电动机（3）相对应连接；在前、后轨道上滑动安装砌块固定架（6），该砌块固定架（6）主要由前底滑座（14-1）、后底滑座（14-2）、左门架（13-1）、右门架（13-2）、上横梁、左压板（8-1）、右压板（8-2）、推拉杆（7）和压下螺杆（12）、螺母（11）组成，该前底滑座（14-1）和后底滑座（14-2）均呈长方体且前后对称设置，在前底滑座（14-1）与后底滑座（14-2）的左端段上竖向焊装左门架（13-1），在前底滑座（14-1）与后底滑座（14-2）的右端段上竖向焊装右门架（13-2），在此左门架（13-1）与右门架（13-2）的前后上端部之间对称地分别焊装上横梁，在左门架（13-1）上套装长方形左压板（8-1），即在此左压板（8-1）的前后端段上对称地分别开设∪形滑槽并对应滑动配合地套装在左门架（13-1）的前后立柱上，在左门架（13-1）的顶门梁上分别开设前后螺孔并旋装压下螺杆（12）并使各压下螺杆（12）的下端对应与左压板（8-1）相连接，并在各压下螺杆（12）的上端段上旋装螺母（11），同时，在此前后上横梁的右段上对称地分别开设螺孔并旋装压下螺杆（12）并使此各压下螺杆（12）的下端对应与右压板（8-2）相连接，在此各压下螺杆（12）的上端段上也旋装螺母（11），在前底滑座（14-1）和后
