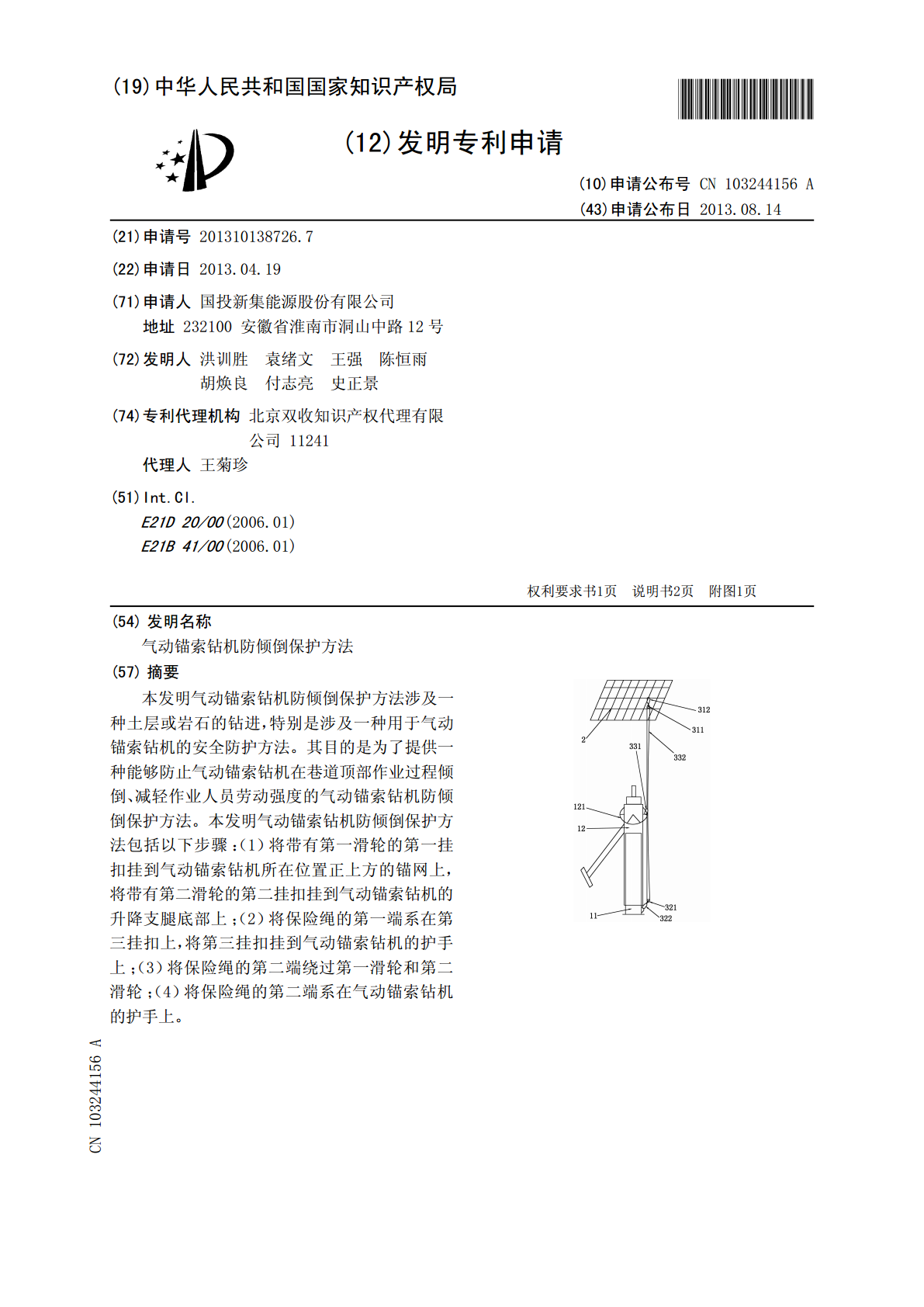

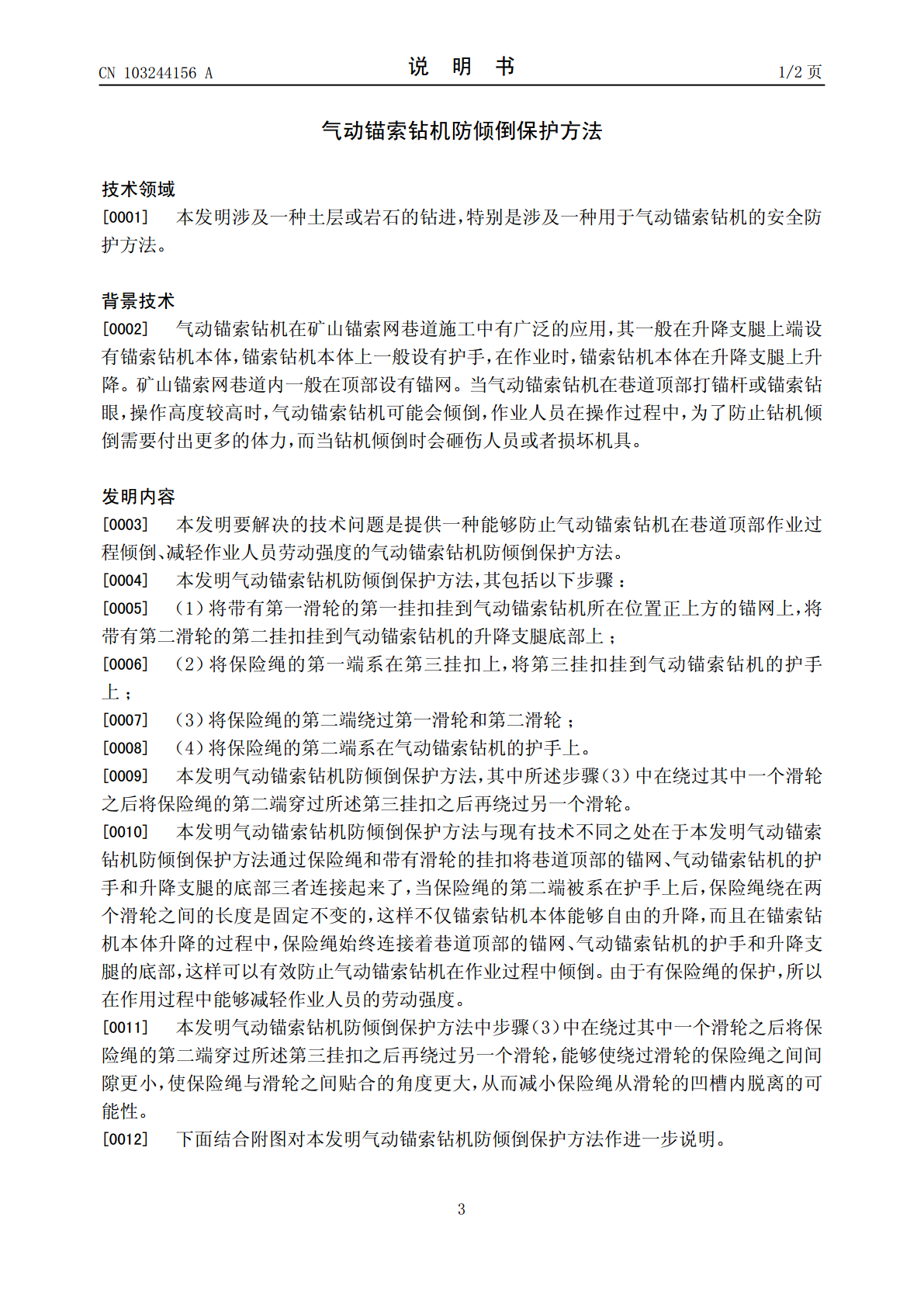

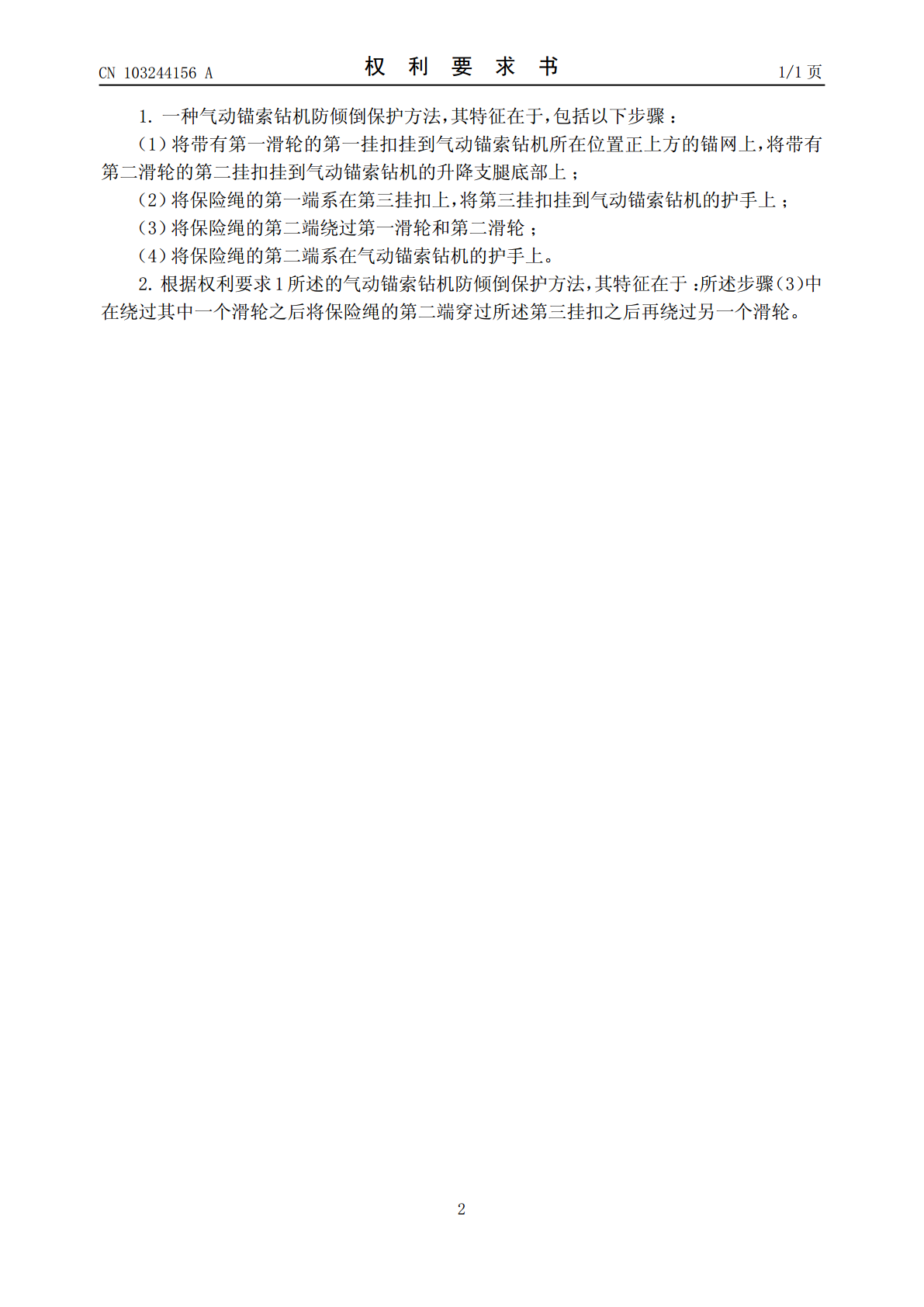

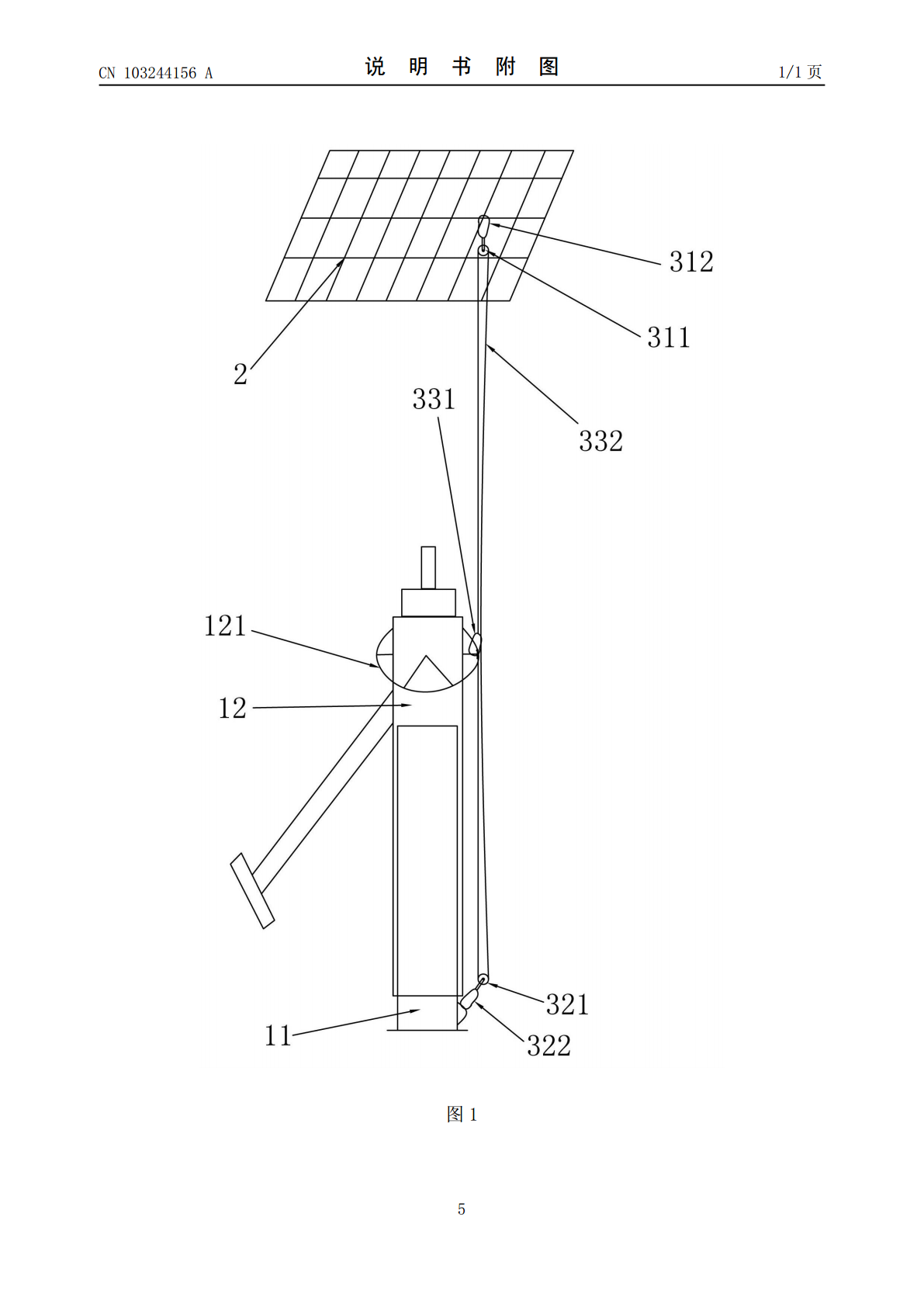

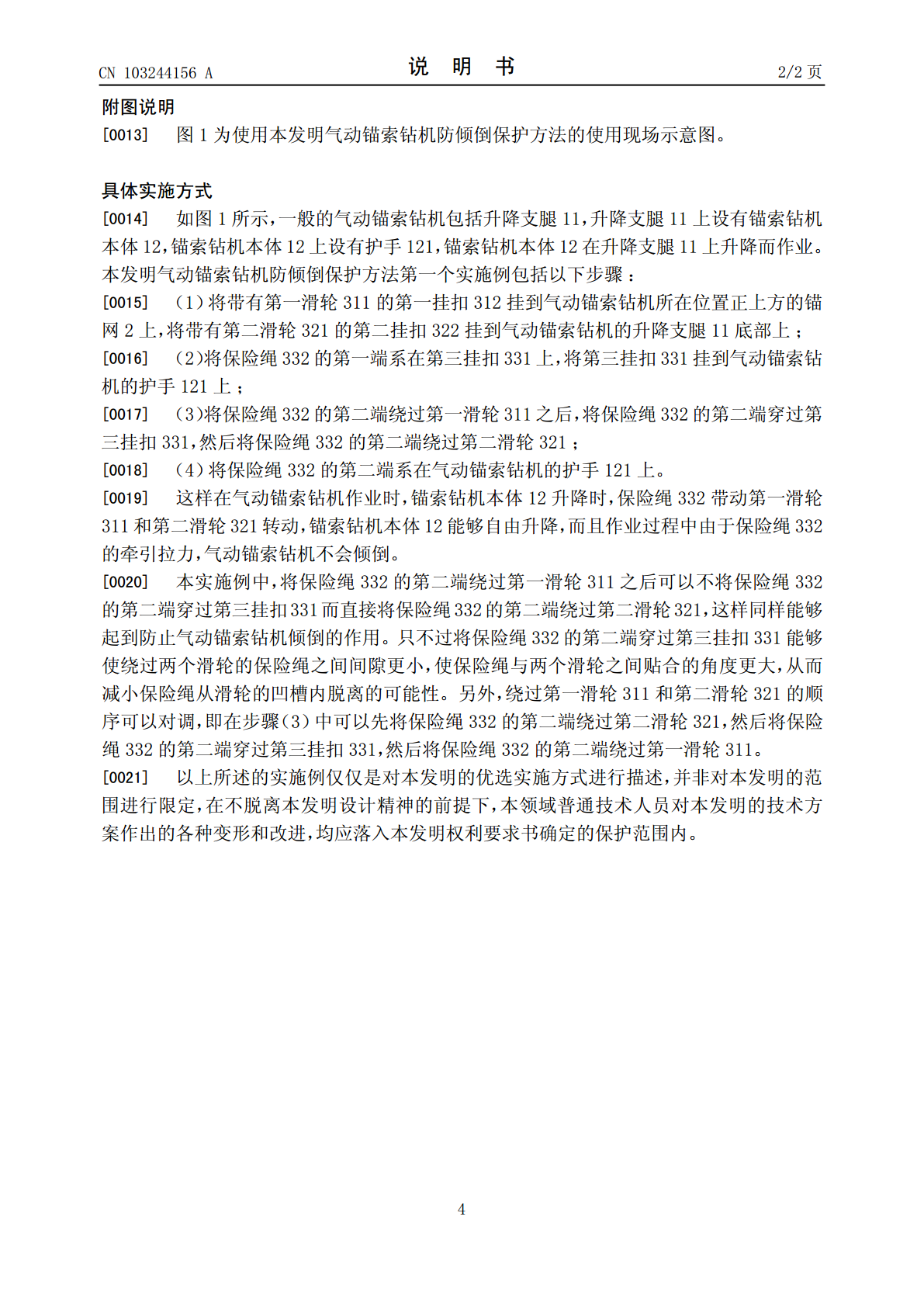

(19)中华人民共和国国家知识产权局*CN103244156A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103244156103244156A(43)申请公布日2013.08.14(21)申请号201310138726.7(22)申请日2013.04.19(71)申请人国投新集能源股份有限公司地址232100安徽省淮南市洞山中路12号(72)发明人洪训胜袁绪文王强陈恒雨胡焕良付志亮史正景(74)专利代理机构北京双收知识产权代理有限公司11241代理人王菊珍(51)Int.Cl.E21D20/00(2006.01)E21B41/00(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页(54)发明名称气动锚索钻机防倾倒保护方法(57)摘要本发明气动锚索钻机防倾倒保护方法涉及一种土层或岩石的钻进，特别是涉及一种用于气动锚索钻机的安全防护方法。其目的是为了提供一种能够防止气动锚索钻机在巷道顶部作业过程倾倒、减轻作业人员劳动强度的气动锚索钻机防倾倒保护方法。本发明气动锚索钻机防倾倒保护方法包括以下步骤：（1）将带有第一滑轮的第一挂扣挂到气动锚索钻机所在位置正上方的锚网上，将带有第二滑轮的第二挂扣挂到气动锚索钻机的升降支腿底部上；（2）将保险绳的第一端系在第三挂扣上，将第三挂扣挂到气动锚索钻机的护手上；（3）将保险绳的第二端绕过第一滑轮和第二滑轮；（4）将保险绳的第二端系在气动锚索钻机的护手上。CN103244156ACN1032456ACN103244156A权利要求书1/1页1.一种气动锚索钻机防倾倒保护方法，其特征在于，包括以下步骤：（1）将带有第一滑轮的第一挂扣挂到气动锚索钻机所在位置正上方的锚网上，将带有第二滑轮的第二挂扣挂到气动锚索钻机的升降支腿底部上；（2）将保险绳的第一端系在第三挂扣上，将第三挂扣挂到气动锚索钻机的护手上；（3）将保险绳的第二端绕过第一滑轮和第二滑轮；（4）将保险绳的第二端系在气动锚索钻机的护手上。2.根据权利要求1所述的气动锚索钻机防倾倒保护方法，其特征在于：所述步骤（3）中在绕过其中一个滑轮之后将保险绳的第二端穿过所述第三挂扣之后再绕过另一个滑轮。2CN103244156A说明书1/2页气动锚索钻机防倾倒保护方法技术领域[0001]本发明涉及一种土层或岩石的钻进，特别是涉及一种用于气动锚索钻机的安全防护方法。背景技术[0002]气动锚索钻机在矿山锚索网巷道施工中有广泛的应用，其一般在升降支腿上端设有锚索钻机本体，锚索钻机本体上一般设有护手，在作业时，锚索钻机本体在升降支腿上升降。矿山锚索网巷道内一般在顶部设有锚网。当气动锚索钻机在巷道顶部打锚杆或锚索钻眼，操作高度较高时，气动锚索钻机可能会倾倒，作业人员在操作过程中，为了防止钻机倾倒需要付出更多的体力，而当钻机倾倒时会砸伤人员或者损坏机具。发明内容[0003]本发明要解决的技术问题是提供一种能够防止气动锚索钻机在巷道顶部作业过程倾倒、减轻作业人员劳动强度的气动锚索钻机防倾倒保护方法。[0004]本发明气动锚索钻机防倾倒保护方法，其包括以下步骤：[0005]（1）将带有第一滑轮的第一挂扣挂到气动锚索钻机所在位置正上方的锚网上，将带有第二滑轮的第二挂扣挂到气动锚索钻机的升降支腿底部上；[0006]（2）将保险绳的第一端系在第三挂扣上，将第三挂扣挂到气动锚索钻机的护手上；[0007]（3）将保险绳的第二端绕过第一滑轮和第二滑轮；[0008]（4）将保险绳的第二端系在气动锚索钻机的护手上。[0009]本发明气动锚索钻机防倾倒保护方法，其中所述步骤（3）中在绕过其中一个滑轮之后将保险绳的第二端穿过所述第三挂扣之后再绕过另一个滑轮。[0010]本发明气动锚索钻机防倾倒保护方法与现有技术不同之处在于本发明气动锚索钻机防倾倒保护方法通过保险绳和带有滑轮的挂扣将巷道顶部的锚网、气动锚索钻机的护手和升降支腿的底部三者连接起来了，当保险绳的第二端被系在护手上后，保险绳绕在两个滑轮之间的长度是固定不变的，这样不仅锚索钻机本体能够自由的升降，而且在锚索钻机本体升降的过程中，保险绳始终连接着巷道顶部的锚网、气动锚索钻机的护手和升降支腿的底部，这样可以有效防止气动锚索钻机在作业过程中倾倒。由于有保险绳的保护，所以在作用过程中能够减轻作业人员的劳动强度。[0011]本发明气动锚索钻机防倾倒保护方法中步骤（3）中在绕过其中一个滑轮之后将保险绳的第二端穿过所述第三挂扣之后再绕过另一个滑轮，能够使绕过滑轮的保险绳之间间隙更小，使保险绳与滑轮之间贴合的角度更大，从而减小保险绳从滑轮的凹槽内脱离的可能性。[0012]下面结合附图对本发明气动锚索钻机防倾倒保护方法作进一步说明。3CN103244156A说明书2/2页附图说明[0013]图1为使
