一种便携式变压器起吊机的防倾覆装置.pdf

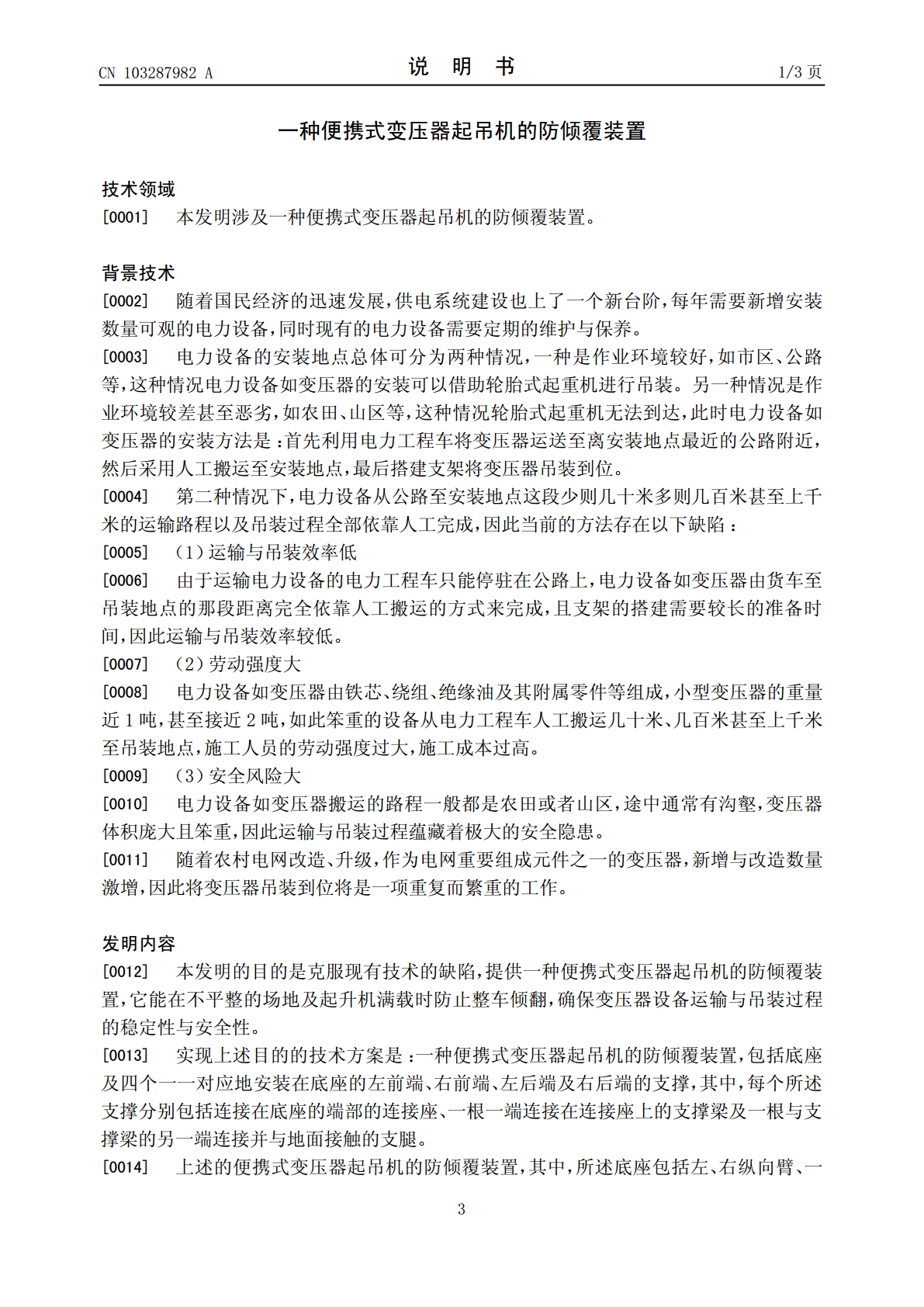

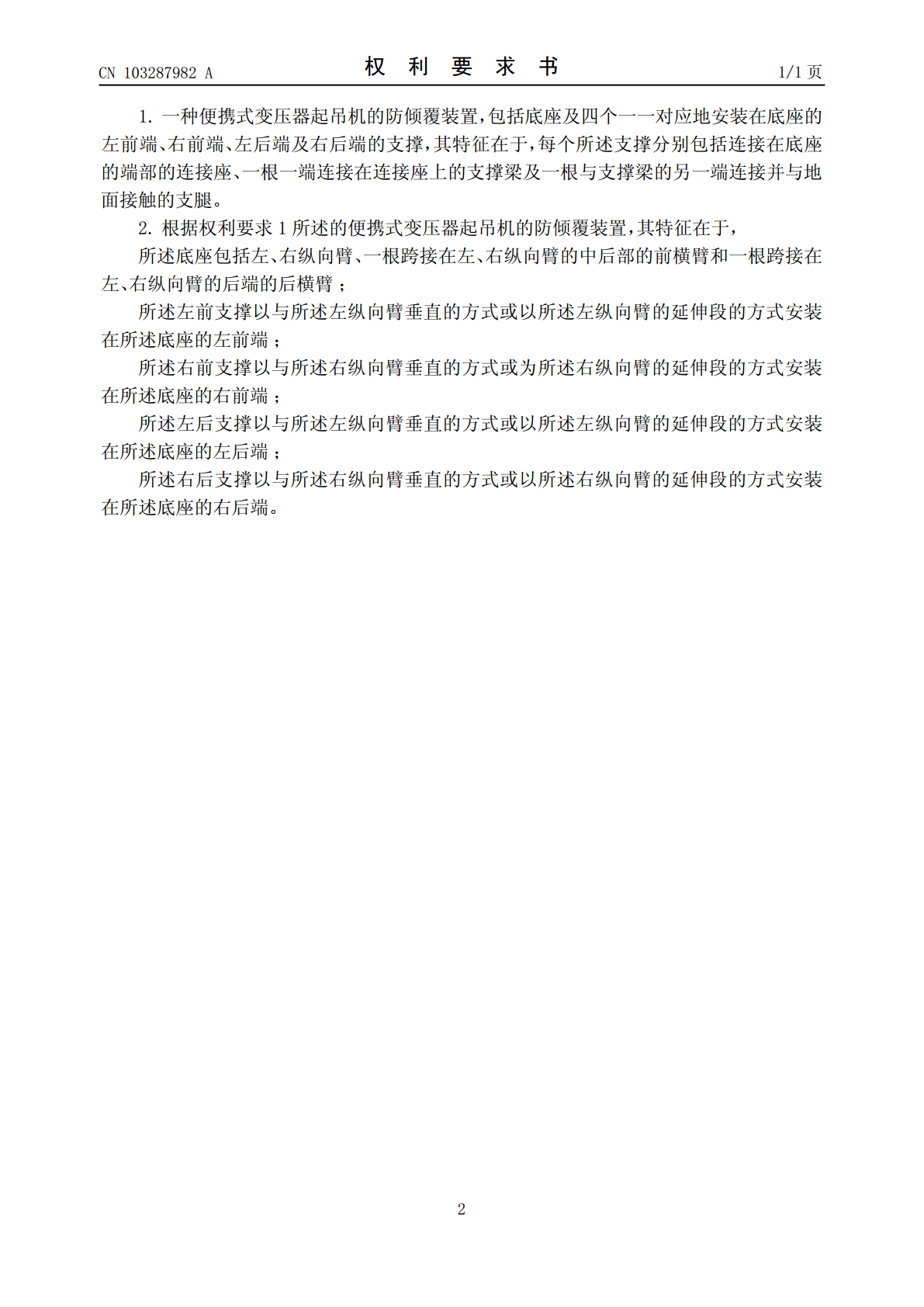

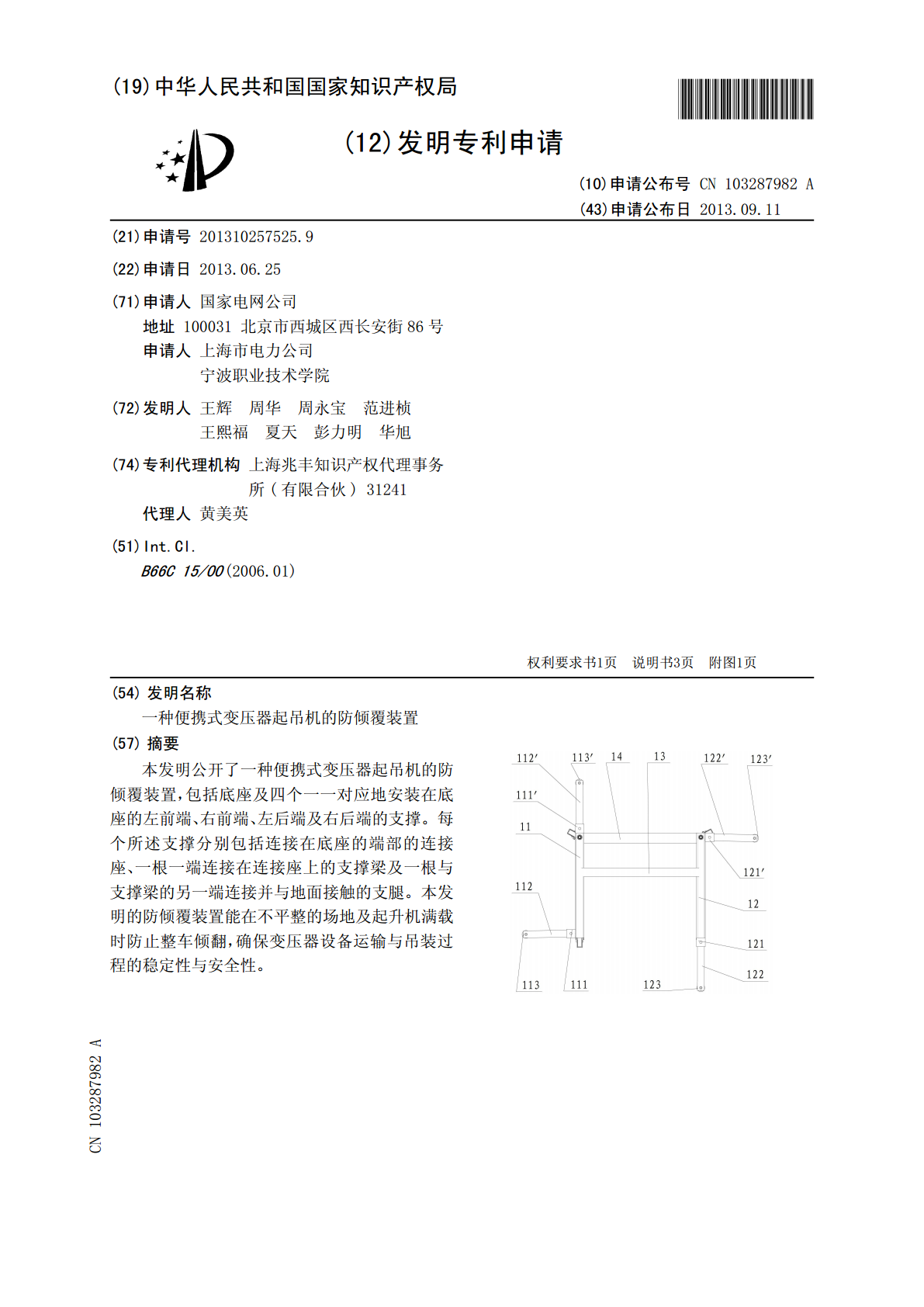

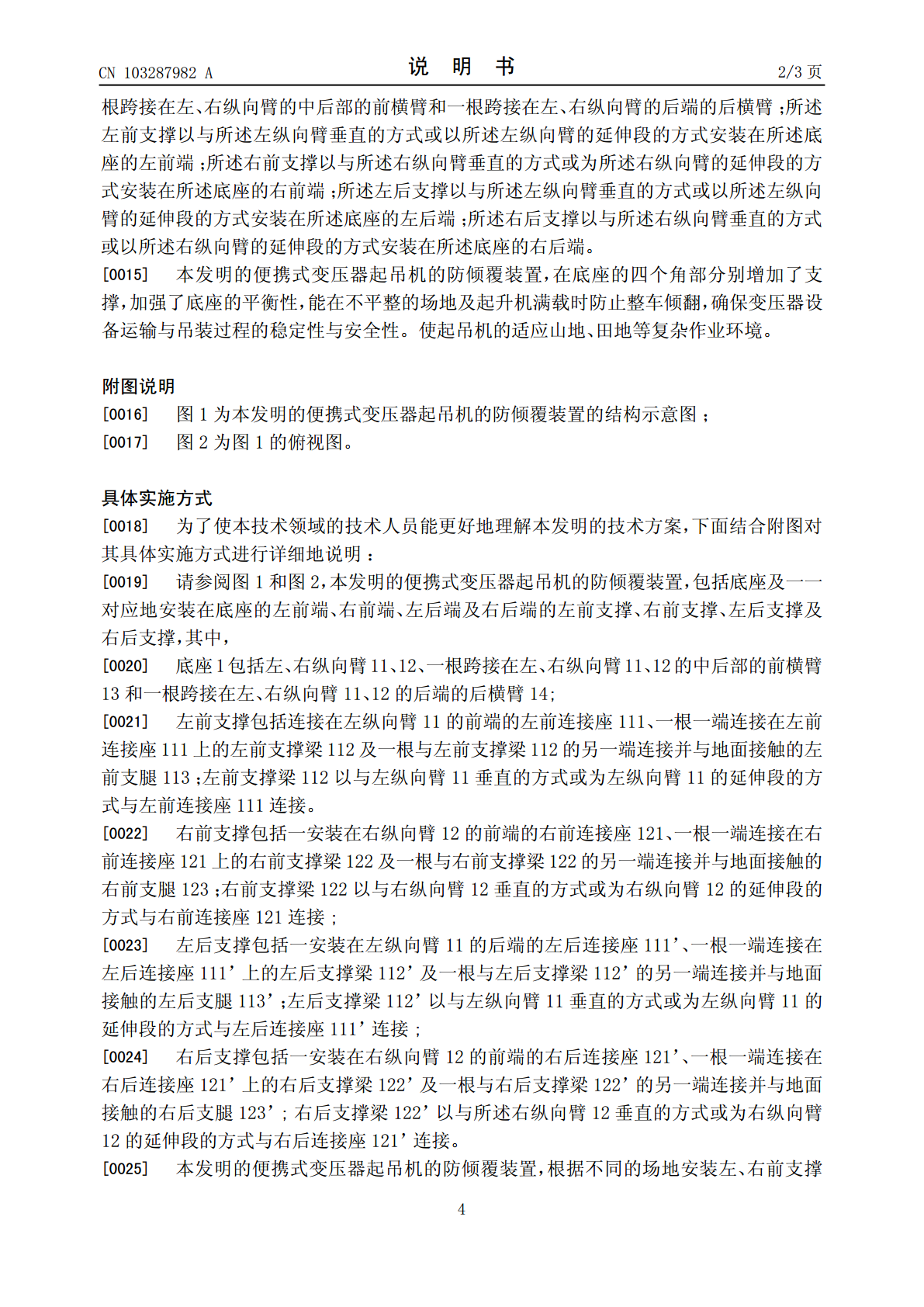

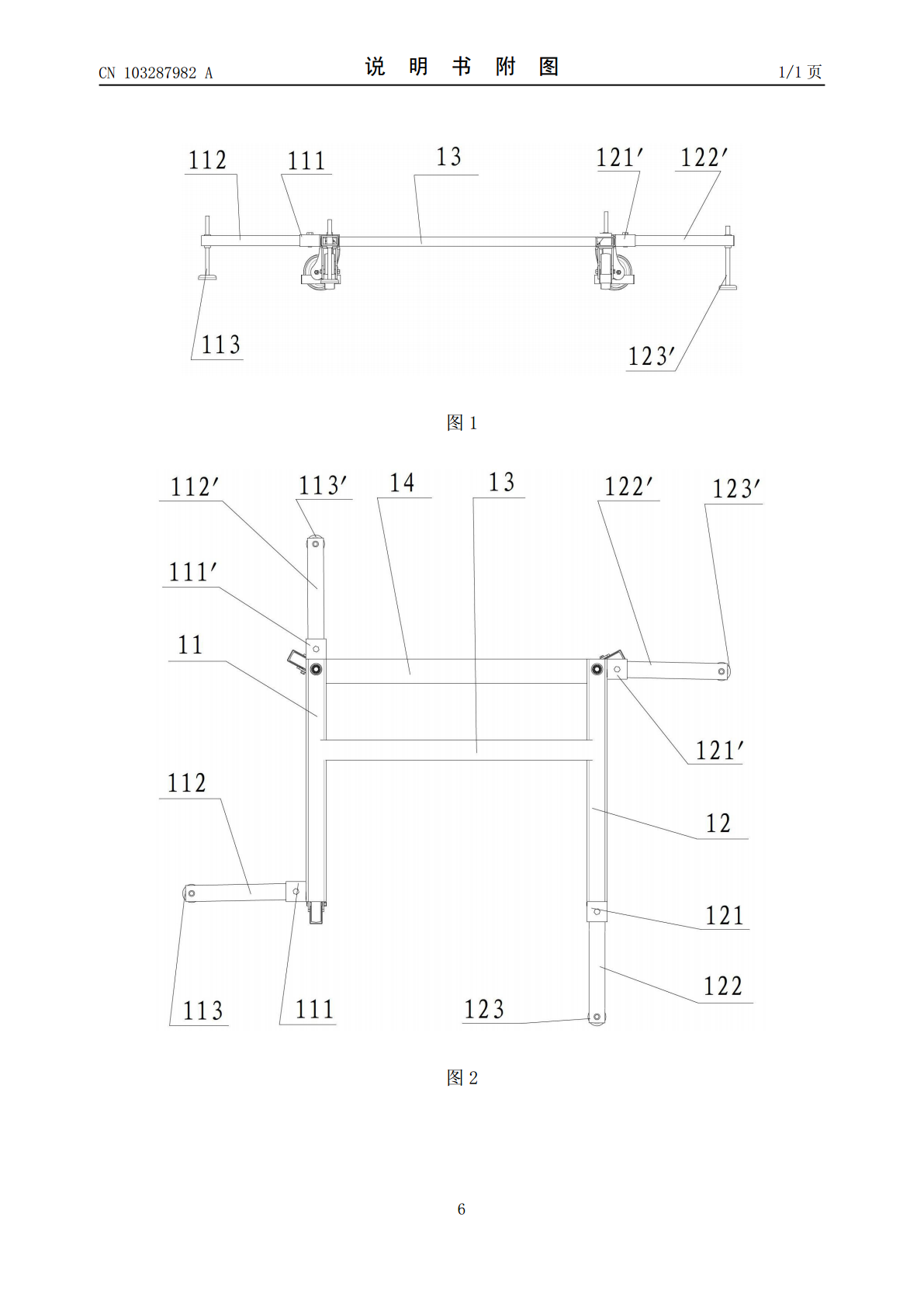

(19)中华人民共和国国家知识产权局*CN103287982A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103287982103287982A(43)申请公布日2013.09.11(21)申请号201310257525.9(22)申请日2013.06.25(71)申请人国家电网公司地址100031北京市西城区西长安街86号申请人上海市电力公司宁波职业技术学院(72)发明人王辉周华周永宝范进桢王熙福夏天彭力明华旭(74)专利代理机构上海兆丰知识产权代理事务所(有限合伙)31241代理人黄美英(51)Int.Cl.B66C15/00(2006.01)权权利要求书1页利要求书1页说明书3页说明书3页附图1页附图1页(54)发明名称一种便携式变压器起吊机的防倾覆装置(57)摘要本发明公开了一种便携式变压器起吊机的防倾覆装置，包括底座及四个一一对应地安装在底座的左前端、右前端、左后端及右后端的支撑。每个所述支撑分别包括连接在底座的端部的连接座、一根一端连接在连接座上的支撑梁及一根与支撑梁的另一端连接并与地面接触的支腿。本发明的防倾覆装置能在不平整的场地及起升机满载时防止整车倾翻，确保变压器设备运输与吊装过程的稳定性与安全性。CN103287982ACN1032879ACN103287982A权利要求书1/1页1.一种便携式变压器起吊机的防倾覆装置，包括底座及四个一一对应地安装在底座的左前端、右前端、左后端及右后端的支撑，其特征在于，每个所述支撑分别包括连接在底座的端部的连接座、一根一端连接在连接座上的支撑梁及一根与支撑梁的另一端连接并与地面接触的支腿。2.根据权利要求1所述的便携式变压器起吊机的防倾覆装置，其特征在于，所述底座包括左、右纵向臂、一根跨接在左、右纵向臂的中后部的前横臂和一根跨接在左、右纵向臂的后端的后横臂；所述左前支撑以与所述左纵向臂垂直的方式或以所述左纵向臂的延伸段的方式安装在所述底座的左前端；所述右前支撑以与所述右纵向臂垂直的方式或为所述右纵向臂的延伸段的方式安装在所述底座的右前端；所述左后支撑以与所述左纵向臂垂直的方式或以所述左纵向臂的延伸段的方式安装在所述底座的左后端；所述右后支撑以与所述右纵向臂垂直的方式或以所述右纵向臂的延伸段的方式安装在所述底座的右后端。2CN103287982A说明书1/3页一种便携式变压器起吊机的防倾覆装置技术领域[0001]本发明涉及一种便携式变压器起吊机的防倾覆装置。背景技术[0002]随着国民经济的迅速发展，供电系统建设也上了一个新台阶，每年需要新增安装数量可观的电力设备，同时现有的电力设备需要定期的维护与保养。[0003]电力设备的安装地点总体可分为两种情况，一种是作业环境较好，如市区、公路等，这种情况电力设备如变压器的安装可以借助轮胎式起重机进行吊装。另一种情况是作业环境较差甚至恶劣，如农田、山区等，这种情况轮胎式起重机无法到达，此时电力设备如变压器的安装方法是：首先利用电力工程车将变压器运送至离安装地点最近的公路附近，然后采用人工搬运至安装地点，最后搭建支架将变压器吊装到位。[0004]第二种情况下，电力设备从公路至安装地点这段少则几十米多则几百米甚至上千米的运输路程以及吊装过程全部依靠人工完成，因此当前的方法存在以下缺陷：[0005]（1）运输与吊装效率低[0006]由于运输电力设备的电力工程车只能停驻在公路上，电力设备如变压器由货车至吊装地点的那段距离完全依靠人工搬运的方式来完成，且支架的搭建需要较长的准备时间，因此运输与吊装效率较低。[0007]（2）劳动强度大[0008]电力设备如变压器由铁芯、绕组、绝缘油及其附属零件等组成，小型变压器的重量近1吨，甚至接近2吨，如此笨重的设备从电力工程车人工搬运几十米、几百米甚至上千米至吊装地点，施工人员的劳动强度过大，施工成本过高。[0009]（3）安全风险大[0010]电力设备如变压器搬运的路程一般都是农田或者山区，途中通常有沟壑，变压器体积庞大且笨重，因此运输与吊装过程蕴藏着极大的安全隐患。[0011]随着农村电网改造、升级，作为电网重要组成元件之一的变压器，新增与改造数量激增，因此将变压器吊装到位将是一项重复而繁重的工作。发明内容[0012]本发明的目的是克服现有技术的缺陷，提供一种便携式变压器起吊机的防倾覆装置，它能在不平整的场地及起升机满载时防止整车倾翻，确保变压器设备运输与吊装过程的稳定性与安全性。[0013]实现上述目的的技术方案是：一种便携式变压器起吊机的防倾覆装置，包括底座及四个一一对应地安装在底座的左前端、右前端、左后端及右后端的支撑，其中，每个所述支撑分别包括连接在底座的端部的连接座、一根一端连接在连接座上的支撑梁及一根与支撑梁的另一端连接并与地面接触的支腿。[0014]上述的便携式变压
