矿用震动给料机.pdf

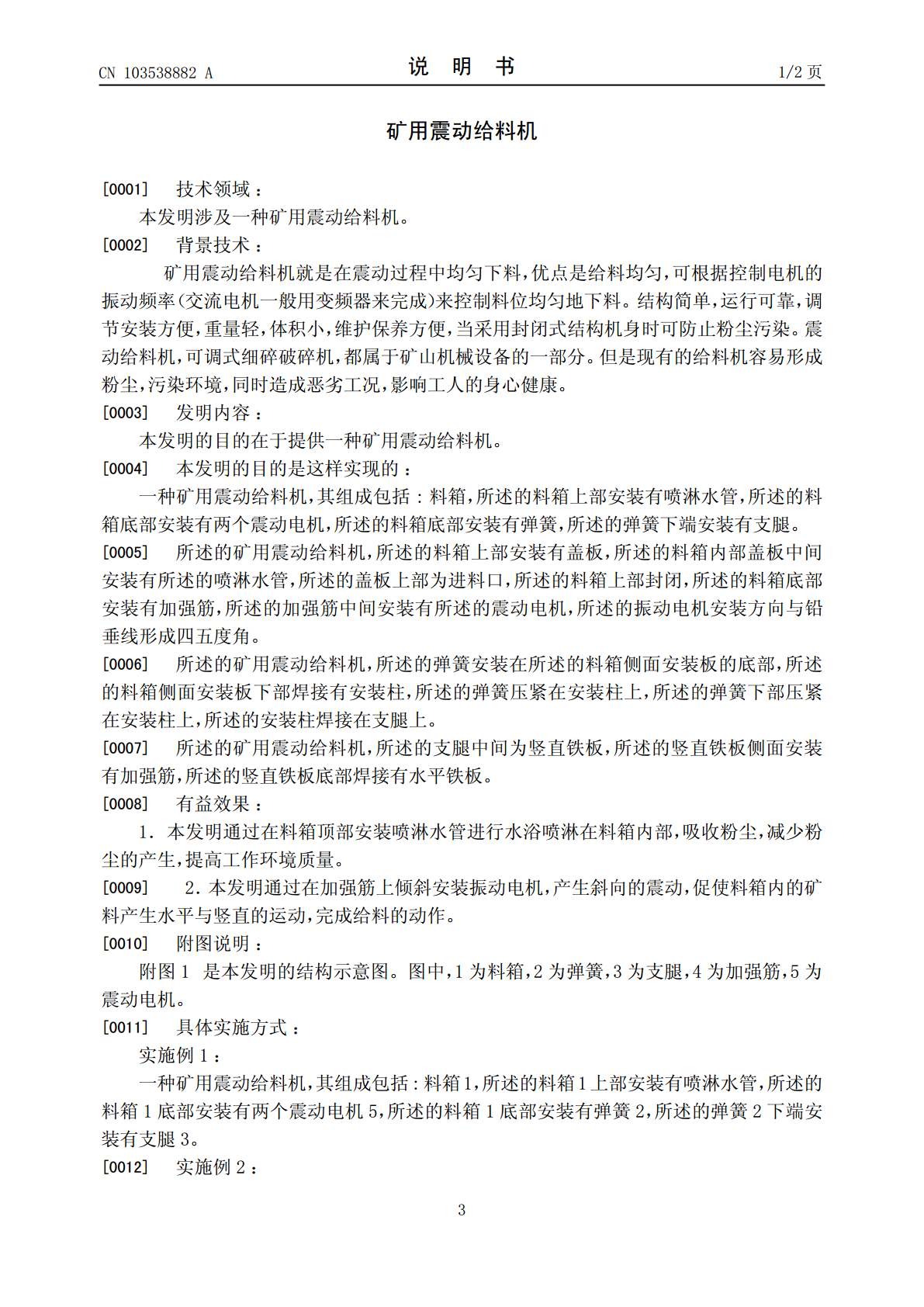

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103538882103538882A(43)申请公布日2014.01.29(21)申请号201310510963.1(22)申请日2013.10.27(71)申请人黑龙江宏宇电站设备有限公司地址150066黑龙江省哈尔滨市平房区平房乡哈达村哈达屯(72)发明人于占军(74)专利代理机构哈尔滨东方专利事务所23118代理人陈晓光(51)Int.Cl.B65G27/16(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页(54)发明名称矿用震动给料机(57)摘要本发明涉及一种矿用震动给料机。矿用震动给料机就是在震动过程中均匀下料，优点是给料均匀，可根据控制电机的振动频率（交流电机一般用变频器来完成）来控制料位均匀地下料。结构简单，运行可靠，调节安装方便，重量轻，体积小，维护保养方便，当采用封闭式结构机身时可防止粉尘污染。本发明组成包括：料箱（1），所述的料箱（1）上部安装有喷淋水管，所述的料箱（1）底部安装有两个震动电机（5），所述的料箱（1）底部安装有弹簧（2），所述的弹簧（2）下端安装有支腿（3）。本发明用于矿山给料。CN103538882ACN103582ACN103538882A权利要求书1/1页1.一种矿用震动给料机，其组成包括:料箱，其特征是：所述的料箱上部安装有喷淋水管，所述的料箱底部安装有两个震动电机，所述的料箱底部安装有弹簧，所述的弹簧下端安装有支腿。2.根据权利要求1所述的矿用震动给料机，其特征是：所述的料箱上部安装有盖板，所述的料箱内部盖板中间安装有所述的喷淋水管，所述的盖板上部为进料口，所述的料箱上部封闭，所述的料箱底部安装有加强筋，所述的加强筋中间安装有所述的震动电机，所述的振动电机安装方向与铅垂线形成四五度角。3.根据权利要求1或2所述的矿用震动给料机，其特征是：所述的弹簧安装在所述的料箱侧面安装板的底部，所述的料箱侧面安装板下部焊接有安装柱，所述的弹簧压紧在安装柱上，所述的弹簧下部压紧在安装柱上，所述的安装柱焊接在支腿上。4.根据权利要求1或2所述的矿用震动给料机，其特征是：所述的支腿中间为竖直铁板，所述的竖直铁板侧面安装有加强筋，所述的竖直铁板底部焊接有水平铁板。2CN103538882A说明书1/2页矿用震动给料机[0001]技术领域：本发明涉及一种矿用震动给料机。[0002]背景技术：矿用震动给料机就是在震动过程中均匀下料，优点是给料均匀，可根据控制电机的振动频率（交流电机一般用变频器来完成）来控制料位均匀地下料。结构简单，运行可靠，调节安装方便，重量轻，体积小，维护保养方便，当采用封闭式结构机身时可防止粉尘污染。震动给料机，可调式细碎破碎机，都属于矿山机械设备的一部分。但是现有的给料机容易形成粉尘，污染环境，同时造成恶劣工况，影响工人的身心健康。[0003]发明内容：本发明的目的在于提供一种矿用震动给料机。[0004]本发明的目的是这样实现的：一种矿用震动给料机，其组成包括:料箱，所述的料箱上部安装有喷淋水管，所述的料箱底部安装有两个震动电机，所述的料箱底部安装有弹簧，所述的弹簧下端安装有支腿。[0005]所述的矿用震动给料机，所述的料箱上部安装有盖板，所述的料箱内部盖板中间安装有所述的喷淋水管，所述的盖板上部为进料口，所述的料箱上部封闭，所述的料箱底部安装有加强筋，所述的加强筋中间安装有所述的震动电机，所述的振动电机安装方向与铅垂线形成四五度角。[0006]所述的矿用震动给料机，所述的弹簧安装在所述的料箱侧面安装板的底部，所述的料箱侧面安装板下部焊接有安装柱，所述的弹簧压紧在安装柱上，所述的弹簧下部压紧在安装柱上，所述的安装柱焊接在支腿上。[0007]所述的矿用震动给料机，所述的支腿中间为竖直铁板，所述的竖直铁板侧面安装有加强筋，所述的竖直铁板底部焊接有水平铁板。[0008]有益效果：1．本发明通过在料箱顶部安装喷淋水管进行水浴喷淋在料箱内部，吸收粉尘，减少粉尘的产生，提高工作环境质量。[0009]2．本发明通过在加强筋上倾斜安装振动电机，产生斜向的震动，促使料箱内的矿料产生水平与竖直的运动，完成给料的动作。[0010]附图说明：附图1是本发明的结构示意图。图中，1为料箱，2为弹簧，3为支腿，4为加强筋，5为震动电机。[0011]具体实施方式：实施例1：一种矿用震动给料机，其组成包括:料箱1，所述的料箱1上部安装有喷淋水管，所述的料箱1底部安装有两个震动电机5，所述的料箱1底部安装有弹簧2，所述的弹簧2下端安装有支腿3。[0012]实施例2：3CN103538882A说明书2/2页根据实施例1所述的矿用震动给料机，所述的料箱1上部安装有盖板，所述的料箱1内部盖板
