一种旋转水饺架.pdf

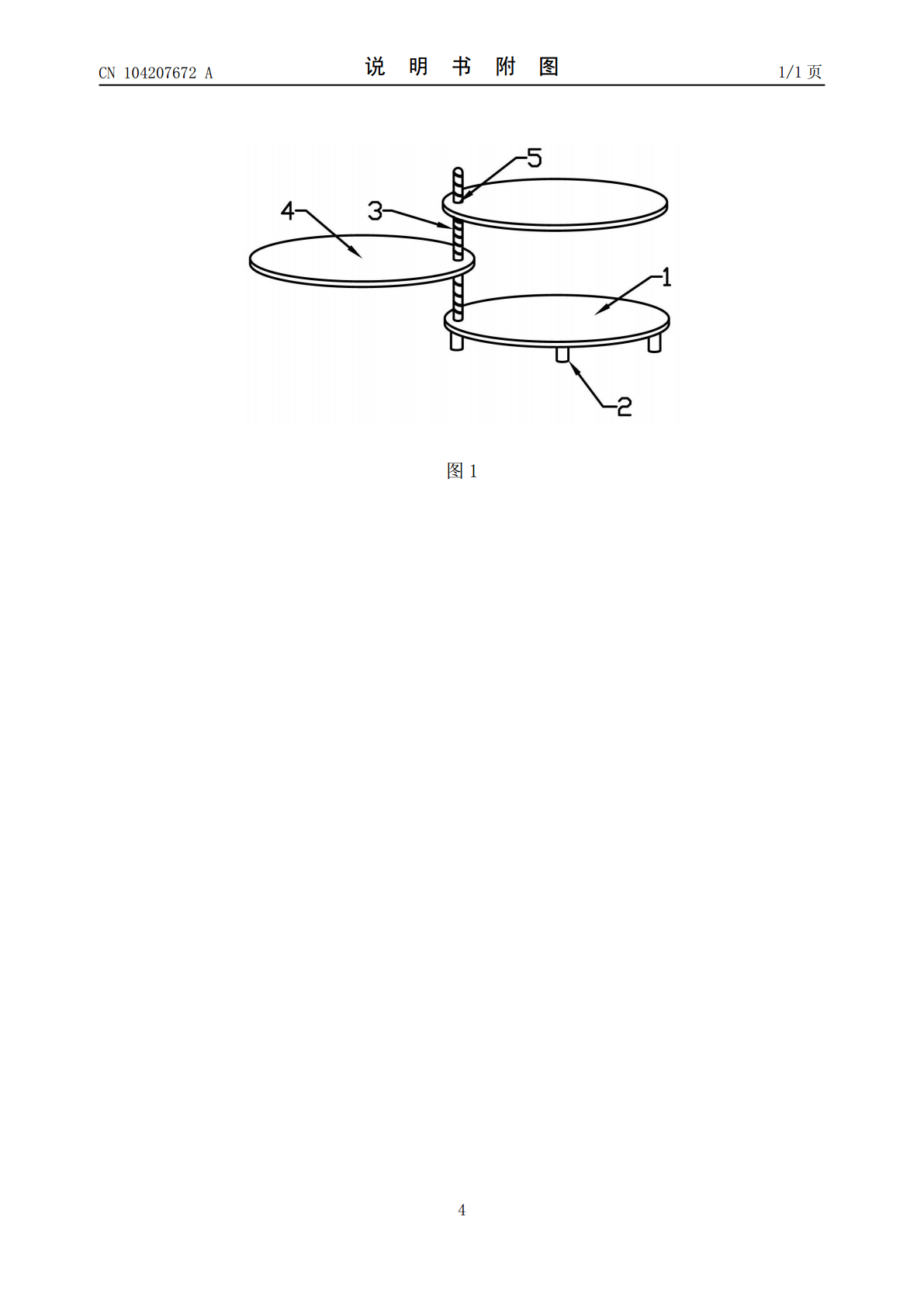

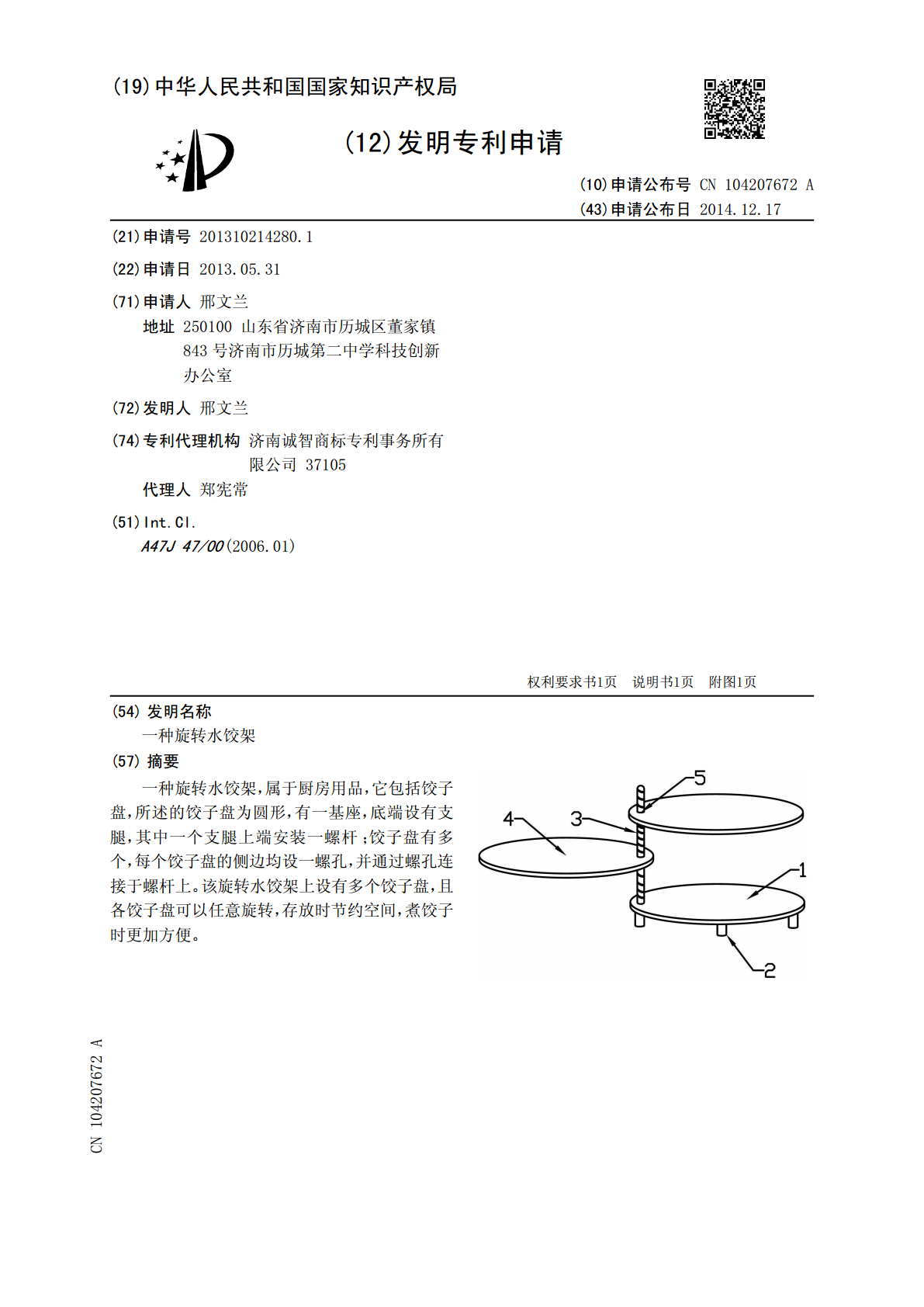

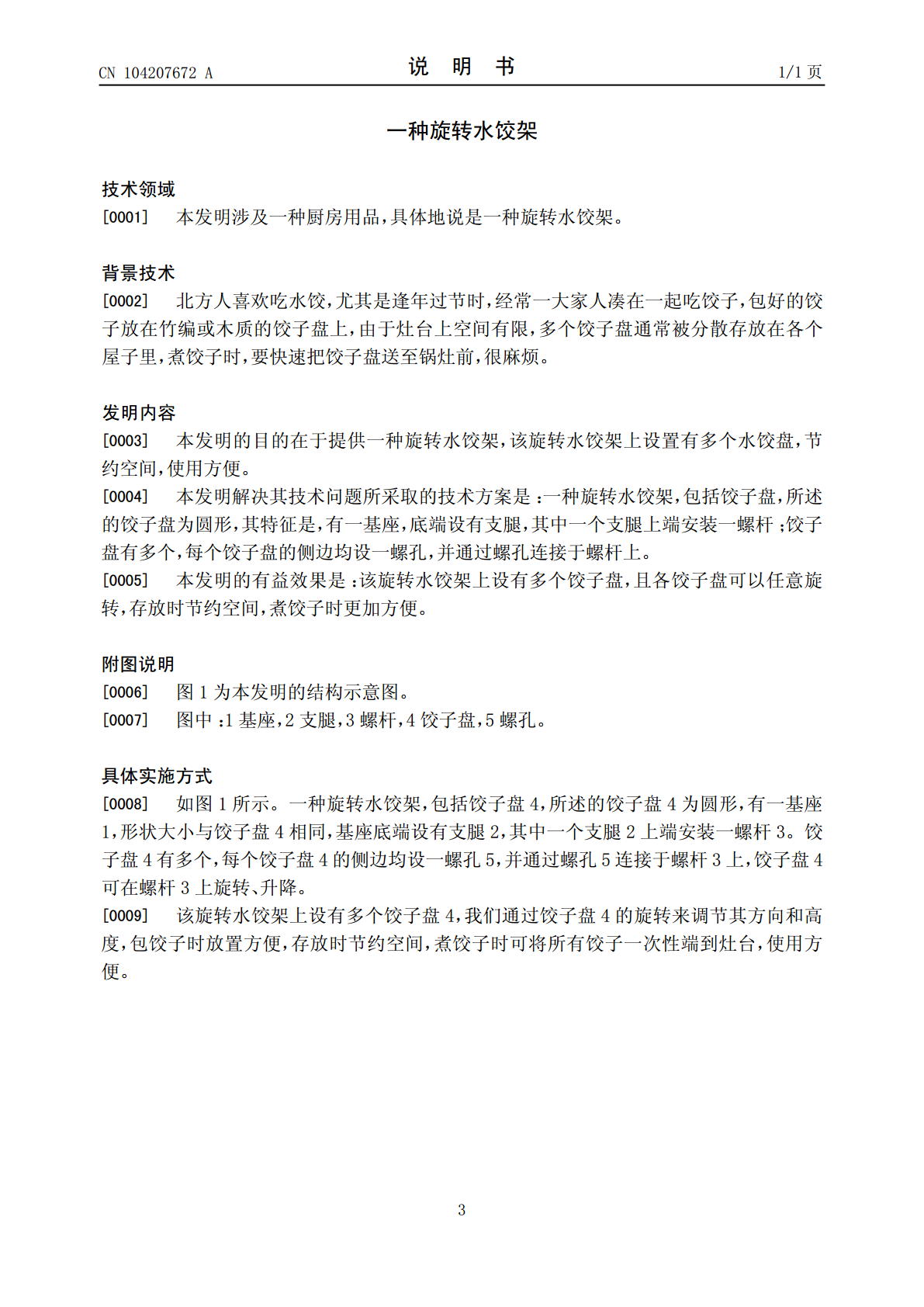

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN104207672104207672A(43)申请公布日2014.12.17(21)申请号201310214280.1(22)申请日2013.05.31(71)申请人邢文兰地址250100山东省济南市历城区董家镇843号济南市历城第二中学科技创新办公室(72)发明人邢文兰(74)专利代理机构济南诚智商标专利事务所有限公司37105代理人郑宪常(51)Int.Cl.A47J47/00(2006.01)权权利要求书1页利要求书1页说明书1页说明书1页附图1页附图1页(54)发明名称一种旋转水饺架(57)摘要一种旋转水饺架，属于厨房用品，它包括饺子盘，所述的饺子盘为圆形，有一基座，底端设有支腿，其中一个支腿上端安装一螺杆；饺子盘有多个，每个饺子盘的侧边均设一螺孔，并通过螺孔连接于螺杆上。该旋转水饺架上设有多个饺子盘，且各饺子盘可以任意旋转，存放时节约空间，煮饺子时更加方便。CN104207672ACN104276ACN104207672A权利要求书1/1页1.一种旋转水饺架，包括饺子盘，所述的饺子盘为圆形，其特征是，有一基座，底端设有支腿，其中一个支腿上端安装一螺杆；饺子盘有多个，每个饺子盘的侧边均设一螺孔，并通过螺孔连接于螺杆上。2CN104207672A说明书1/1页一种旋转水饺架技术领域[0001]本发明涉及一种厨房用品，具体地说是一种旋转水饺架。背景技术[0002]北方人喜欢吃水饺，尤其是逢年过节时，经常一大家人凑在一起吃饺子，包好的饺子放在竹编或木质的饺子盘上，由于灶台上空间有限，多个饺子盘通常被分散存放在各个屋子里，煮饺子时，要快速把饺子盘送至锅灶前，很麻烦。发明内容[0003]本发明的目的在于提供一种旋转水饺架，该旋转水饺架上设置有多个水饺盘，节约空间，使用方便。[0004]本发明解决其技术问题所采取的技术方案是：一种旋转水饺架，包括饺子盘，所述的饺子盘为圆形，其特征是，有一基座，底端设有支腿，其中一个支腿上端安装一螺杆；饺子盘有多个，每个饺子盘的侧边均设一螺孔，并通过螺孔连接于螺杆上。[0005]本发明的有益效果是：该旋转水饺架上设有多个饺子盘，且各饺子盘可以任意旋转，存放时节约空间，煮饺子时更加方便。附图说明[0006]图1为本发明的结构示意图。[0007]图中：1基座，2支腿，3螺杆，4饺子盘，5螺孔。具体实施方式[0008]如图1所示。一种旋转水饺架，包括饺子盘4，所述的饺子盘4为圆形，有一基座1，形状大小与饺子盘4相同，基座底端设有支腿2，其中一个支腿2上端安装一螺杆3。饺子盘4有多个，每个饺子盘4的侧边均设一螺孔5，并通过螺孔5连接于螺杆3上，饺子盘4可在螺杆3上旋转、升降。[0009]该旋转水饺架上设有多个饺子盘4，我们通过饺子盘4的旋转来调节其方向和高度，包饺子时放置方便，存放时节约空间，煮饺子时可将所有饺子一次性端到灶台，使用方便。3CN104207672A说明书附图1/1页图14
