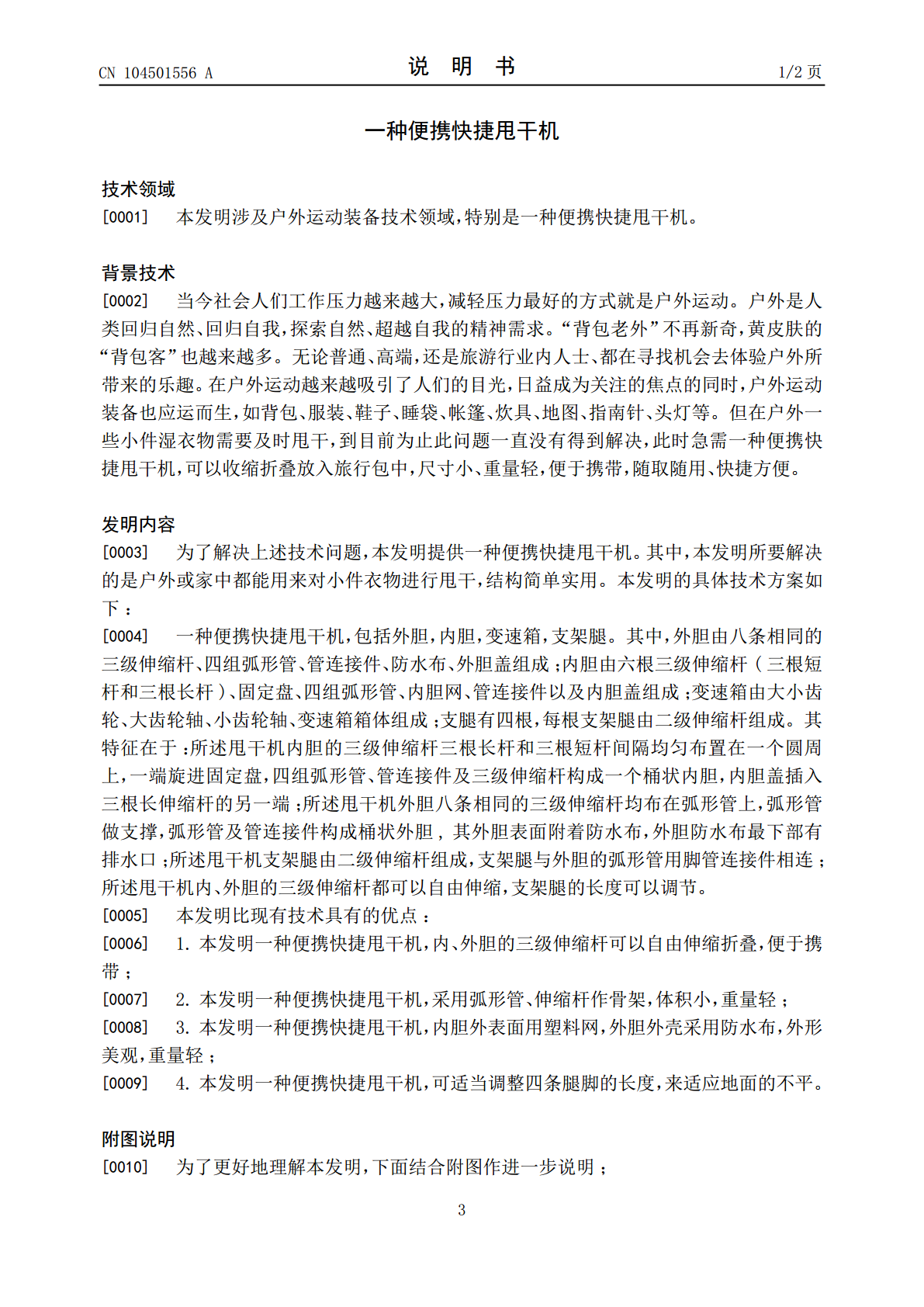

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN104501556A(43)申请公布日2015.04.08(21)申请号201510004440.9(22)申请日2015.01.06(71)申请人山东理工大学地址255086山东省淄博市高新技术产业开发区高创园A座313室(72)发明人陈海真周长城张学林刘志伟(51)Int.Cl.F26B11/14(2006.01)F26B25/04(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种便携快捷甩干机(57)摘要本发明涉及户外运动装备技术领域，特别是一种便携快捷甩干机。其特征在于：包括内胆、外胆、支腿和变速箱。内胆有三级伸缩杆、固定盘、弧形管、内胆网、管连接件及内胆盖，六根三级伸缩杆的三根长杆和三根短杆间隔均匀布置在一个圆周上，一端旋进固定盘，四组弧形管、三级伸缩杆及管连接件构成桶状，内胆盖插入三根长伸缩杆的另一端；外胆有八条三级伸缩杆、弧形管、管连接件、防水布和外胆盖，八条三级伸缩杆均布在弧形管上，外表附着防水布，防水布最下部有排水口；内、外胆的三级伸缩杆可以自由伸缩，实现内、外胆的展开与折叠；调整二级伸缩杆可以调支腿的长度，以适应地面的不平。本甩干机可自由折叠，拆装灵活，重量轻，携带方便。CN104501556ACN104501556A权利要求书1/1页1.一种便携快捷甩干机，包括外胆，内胆，变速箱，支架腿。外胆由八条相同的三级伸缩杆(3)、四组弧形管(20)、三通管连接件(1)和四通管连接件(6)、防水布(16)、外胆盖2组成；内胆的六根三级伸缩杆(19)有三根短杆和三根长杆、固定盘(17)、四组弧形管(4)、内胆网(15)、三通管连接件(1)和四通管连接件(6)及内胆盖(5)组成；变速箱由大齿轮(11)、小齿轮(9)、大齿轮轴(12)、小齿轮轴(10)、变速箱箱体(8)组成；支腿有四根，每根支架腿由二级伸缩杆(14)和腿管连接件(13)组成。其特征在于：内胆三级伸缩杆(19)和外胆的三级伸缩杆(3)都可以自由伸缩，将甩干机的内、外胆展开或折叠；四条腿的二级伸缩杆(14)可以伸缩，以调整支腿的长度；所有的伸缩杆、弧形管及管连接件都是轻质材料，甩干机结构紧凑、尺寸小、重量轻。2.根据权利要求1所述的一种自动实现输出轴正反转转换的机构，其特征在于：甩干机内胆的六根三级伸缩杆(19)的三根长杆和三根短杆间隔均匀布置在一个圆周上，一端旋进固定盘(17)，四组弧形管(4)、六根三级伸缩杆(19)及管连接件构(1)和(6)成桶状，内胆盖(5)插入三根长伸缩杆的另一端。3.根据权利要求1所述的一种便携快捷甩干机，其特征在于：甩干机外胆八条相同的三级伸缩杆(3)均布在弧形管(20)上，外胆表面附着防水布(16)，防水布最下部有排水口(18)。2CN104501556A说明书1/2页一种便携快捷甩干机技术领域[0001]本发明涉及户外运动装备技术领域，特别是一种便携快捷甩干机。背景技术[0002]当今社会人们工作压力越来越大，减轻压力最好的方式就是户外运动。户外是人类回归自然、回归自我，探索自然、超越自我的精神需求。“背包老外”不再新奇，黄皮肤的“背包客”也越来越多。无论普通、高端，还是旅游行业内人士、都在寻找机会去体验户外所带来的乐趣。在户外运动越来越吸引了人们的目光，日益成为关注的焦点的同时，户外运动装备也应运而生，如背包、服装、鞋子、睡袋、帐篷、炊具、地图、指南针、头灯等。但在户外一些小件湿衣物需要及时甩干，到目前为止此问题一直没有得到解决，此时急需一种便携快捷甩干机，可以收缩折叠放入旅行包中，尺寸小、重量轻，便于携带，随取随用、快捷方便。发明内容[0003]为了解决上述技术问题，本发明提供一种便携快捷甩干机。其中，本发明所要解决的是户外或家中都能用来对小件衣物进行甩干，结构简单实用。本发明的具体技术方案如下：[0004]一种便携快捷甩干机，包括外胆，内胆，变速箱，支架腿。其中，外胆由八条相同的三级伸缩杆、四组弧形管、管连接件、防水布、外胆盖组成；内胆由六根三级伸缩杆(三根短杆和三根长杆)、固定盘、四组弧形管、内胆网、管连接件以及内胆盖组成；变速箱由大小齿轮、大齿轮轴、小齿轮轴、变速箱箱体组成；支腿有四根，每根支架腿由二级伸缩杆组成。其特征在于：所述甩干机内胆的三级伸缩杆三根长杆和三根短杆间隔均匀布置在一个圆周上，一端旋进固定盘，四组弧形管、管连接件及三级伸缩杆构成一个桶状内胆，内胆盖插入三根长伸缩杆的另一端；所述甩干机外胆八条相同的三级伸缩杆均布在弧形管上，弧形管做支撑，弧形管及管连接件构成桶状外胆,其外胆表面附着防水布，外胆防水布最下部有排水口；所述甩干机支架腿由二级伸缩杆组成，支架腿与外胆的弧形管用脚管连接件相连；所述甩干机内、外胆
