用于水冷壁管的γ射线探伤装置.pdf

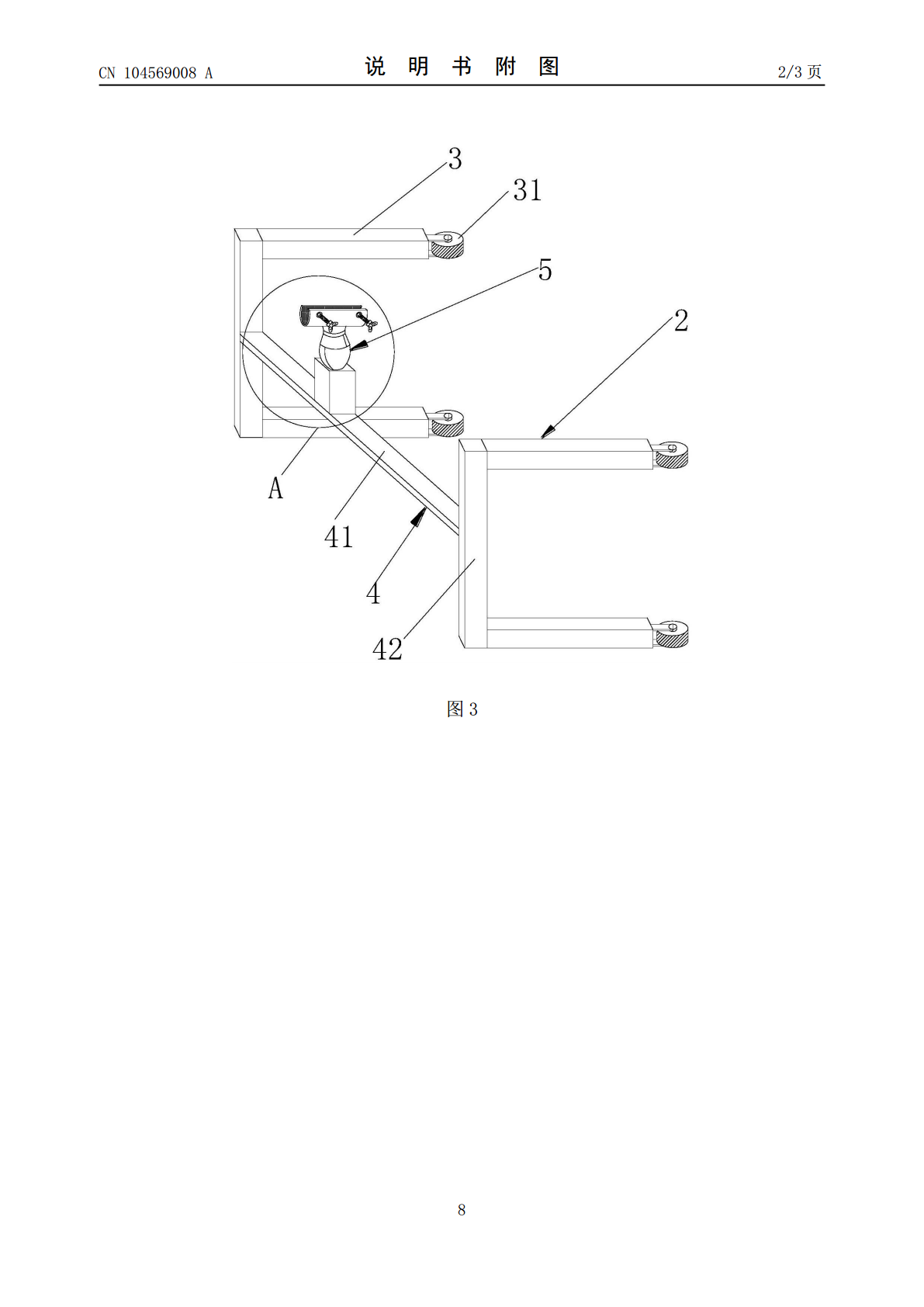

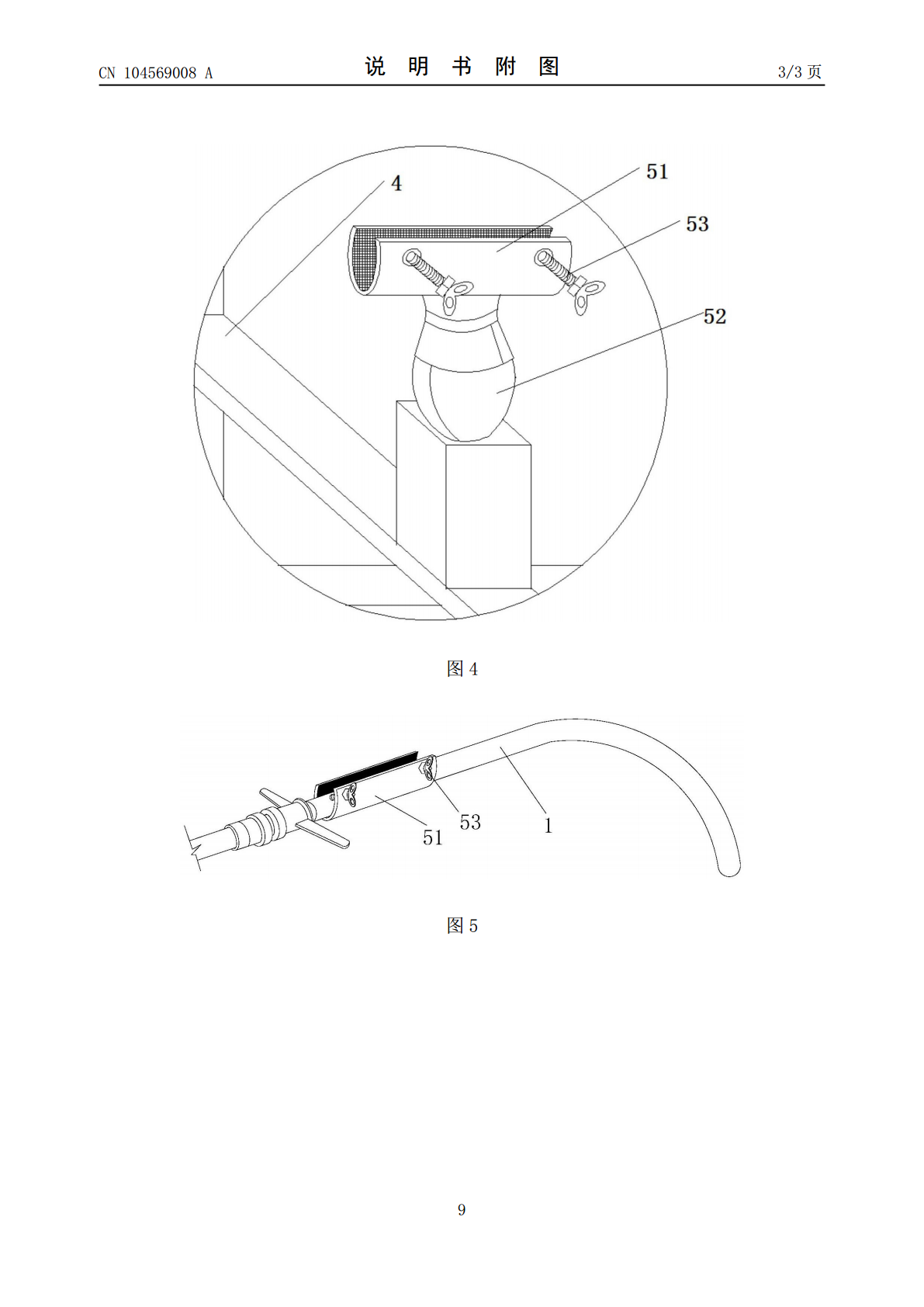

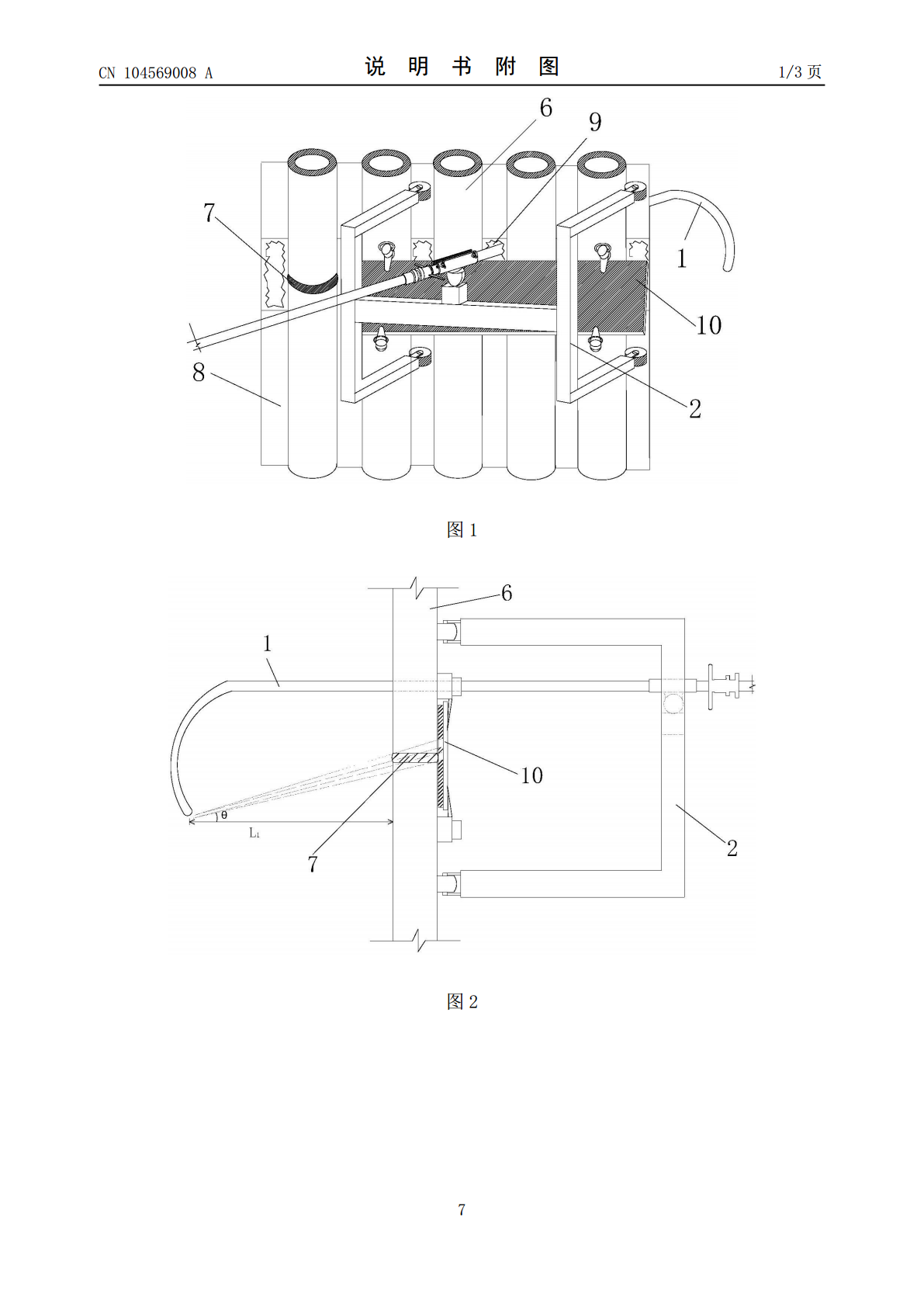

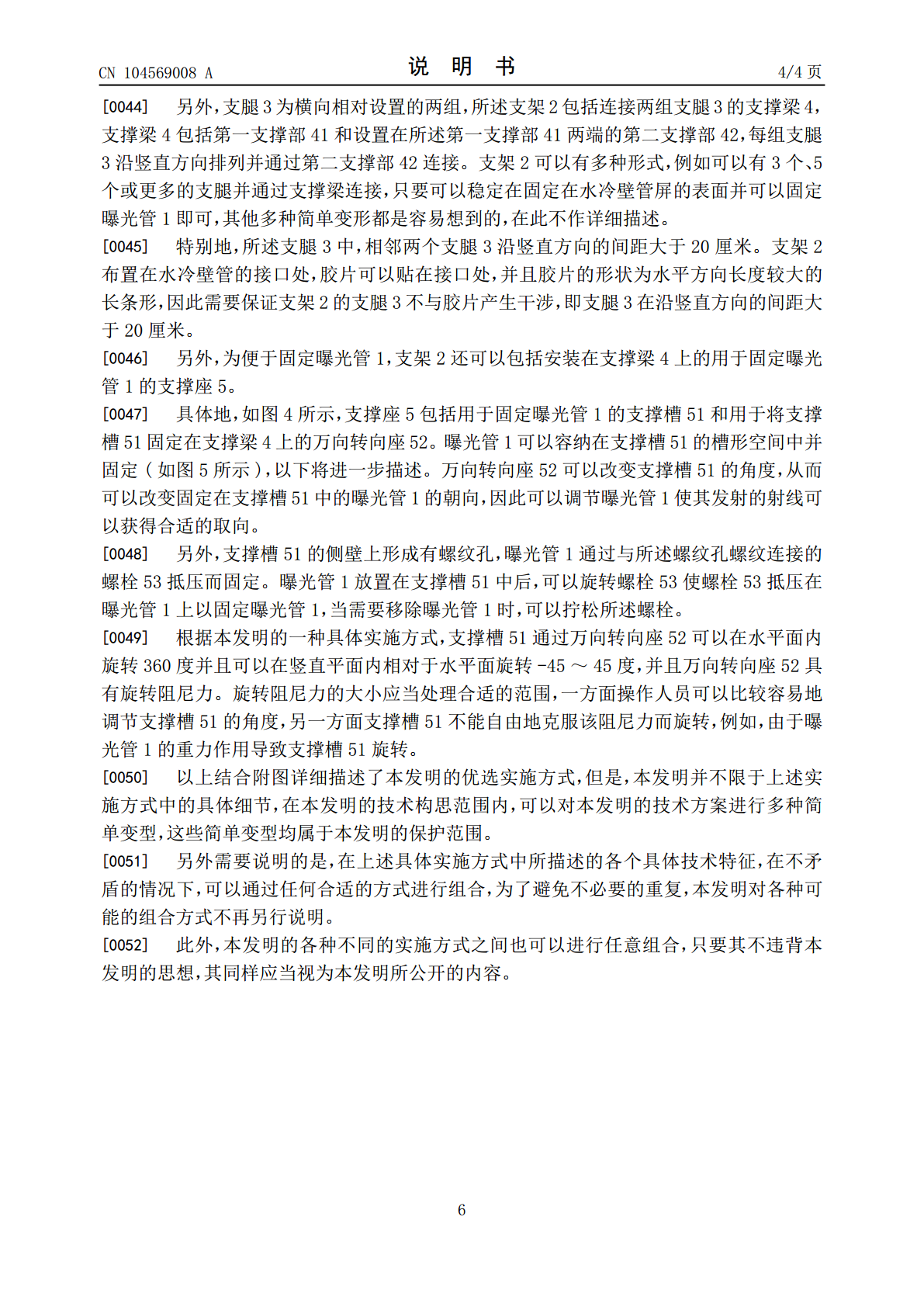

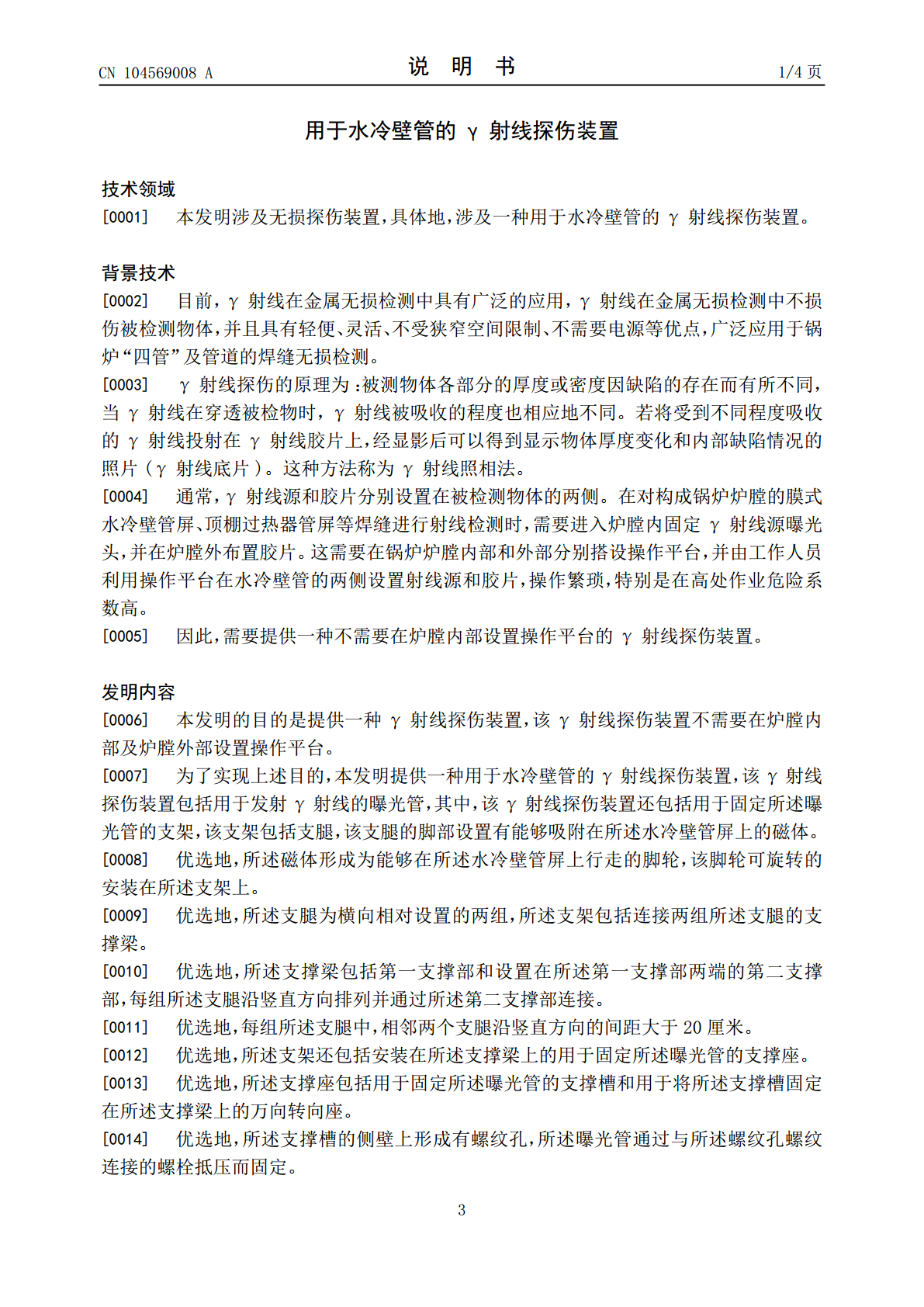

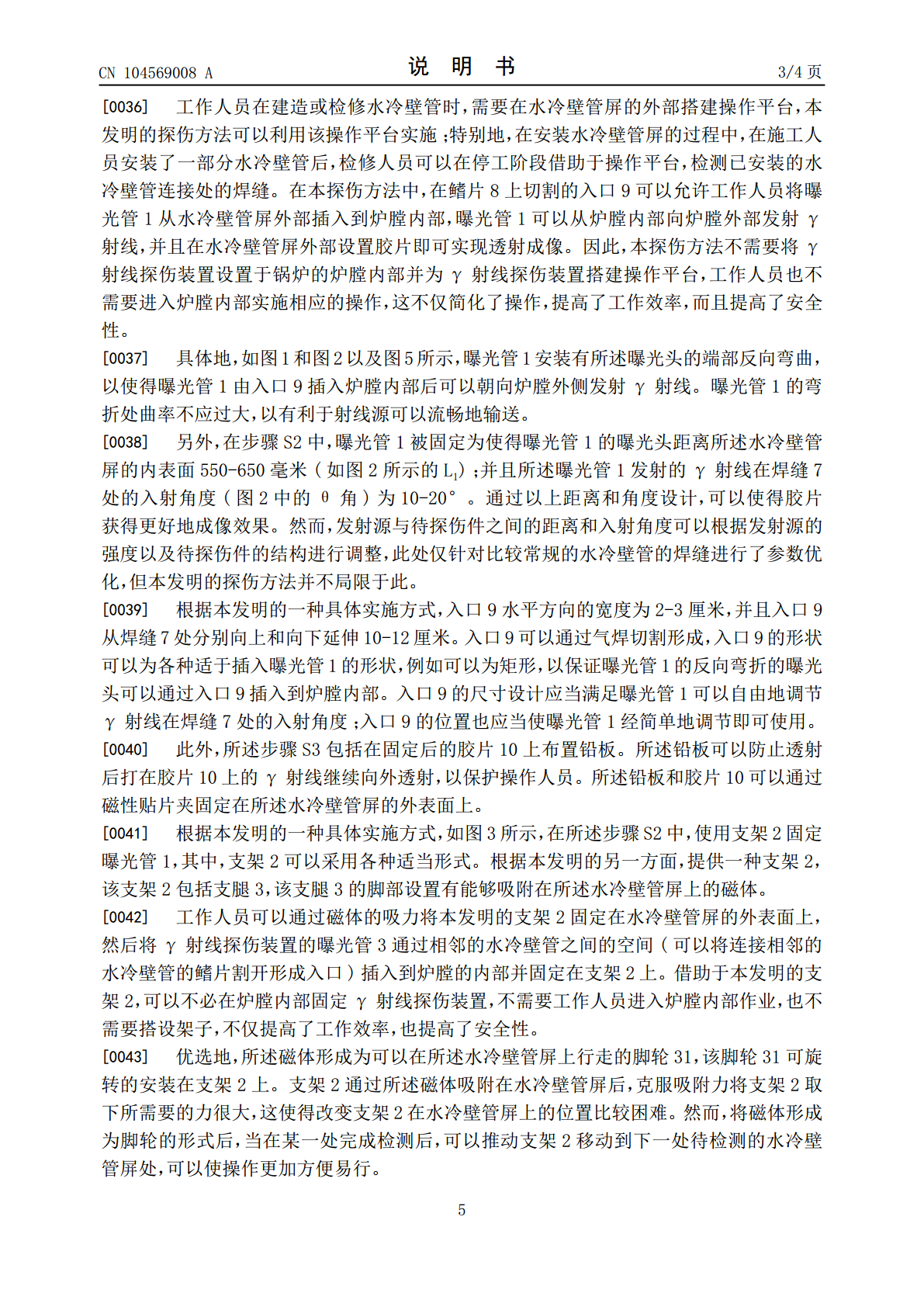

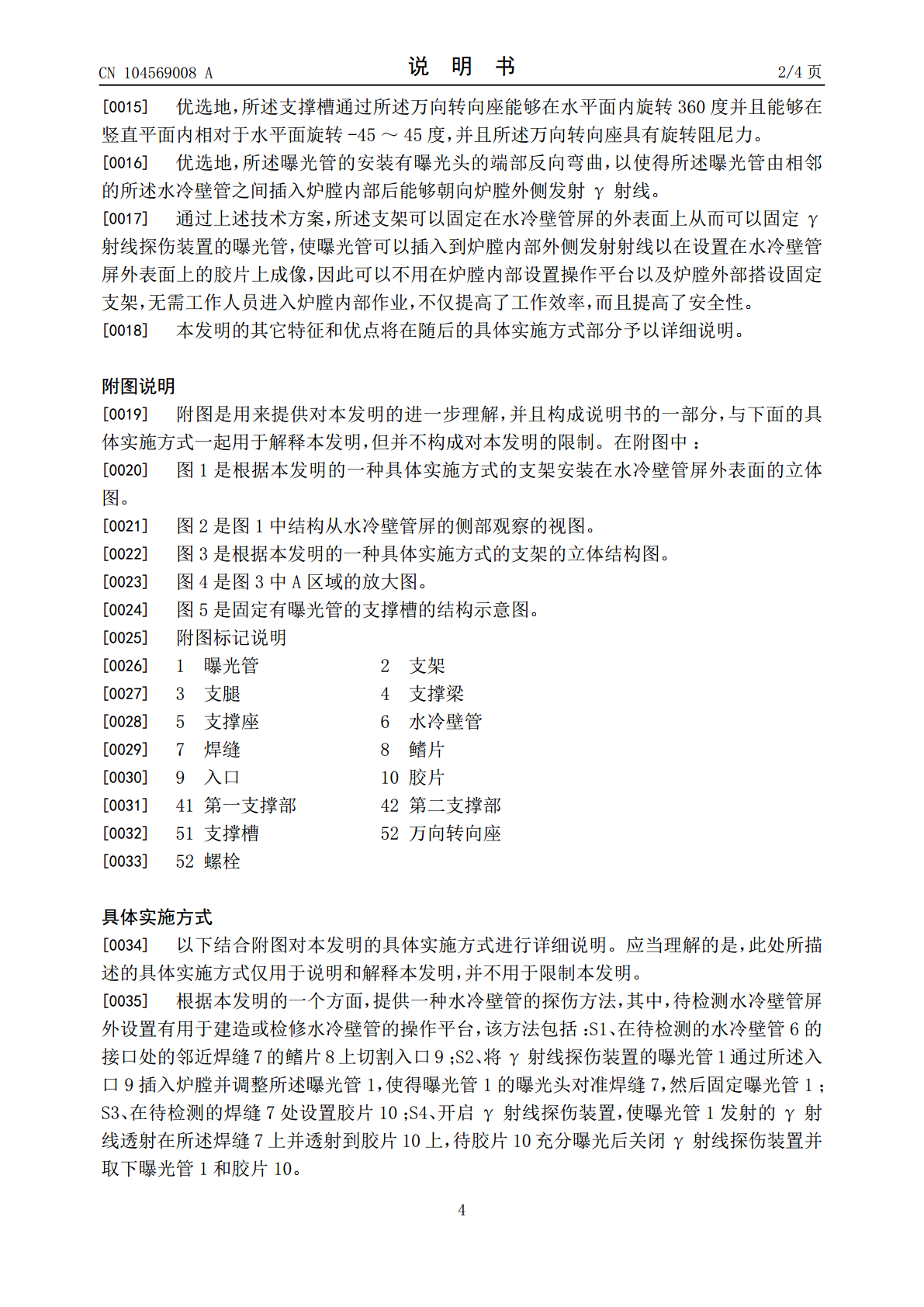

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN104569008A(43)申请公布日2015.04.29(21)申请号201510007226.9(22)申请日2015.01.07(71)申请人中国神华能源股份有限公司地址100011北京市东城区安外西滨河路22号神华大厦申请人神华（福建）能源有限责任公司福建晋江热电有限公司(72)发明人刘泽锴刘鸿国戴文斌张军富侯召堂(74)专利代理机构北京润平知识产权代理有限公司11283代理人李雪李翔(51)Int.Cl.G01N23/18(2006.01)权利要求书1页说明书4页附图3页(54)发明名称用于水冷壁管的γ射线探伤装置(57)摘要本发明公开了一种用于水冷壁管的γ射线探伤装置，该γ射线探伤装置包括用于发射γ射线的曝光管(1)，其中，该γ射线探伤装置还包括用于固定所述曝光管(1)的支架(2)，该支架(2)包括支腿(3)，该支腿(3)的脚部设置有能够吸附在所述水冷壁管屏上的磁体。通过上述技术方案，所述支架可以固定在水冷壁管屏的外表面上从而可以固定γ射线探伤装置的曝光管，使曝光管可以插入到炉膛内部外侧发射射线以在设置在水冷壁管屏外表面上的胶片上成像，因此可以不用在炉膛内部设置操作平台以及固定支架，无需工作人员进入炉膛内部作业，不仅提高了工作效率，而且提高了安全性。CN104569008ACN104569008A权利要求书1/1页1.用于水冷壁管的γ射线探伤装置，该γ射线探伤装置包括用于发射γ射线的曝光管(1)，其特征在于，该γ射线探伤装置还包括用于固定所述曝光管(1)的支架(2)，该支架(2)包括支腿(3)，该支腿(3)的脚部设置有能够吸附在所述水冷壁管屏上的磁体。2.根据权利要求1所述的γ射线探伤装置，其特征在于，所述磁体形成为能够在所述水冷壁管屏上行走的脚轮(31)，该脚轮(31)可旋转的安装在所述支架(2)上。3.根据权利要求1所述的γ射线探伤装置，其特征在于，所述支腿(3)为横向相对设置的两组，所述支架(2)包括连接两组所述支腿(3)的支撑梁(4)。4.根据权利要求3所述的γ射线探伤装置，其特征在于，所述支撑梁(4)包括第一支撑部(41)和设置在所述第一支撑部(41)两端的第二支撑部(42)，每组所述支腿(3)沿竖直方向排列并通过所述第二支撑部(42)连接。5.根据权利要求4所述的γ射线探伤装置，其特征在于，每组所述支腿(3)中，相邻两个支腿(3)沿竖直方向的间距大于20厘米。6.根据权利要求3所述的γ射线探伤装置，其特征在于，所述支架(2)还包括安装在所述支撑梁(4)上的用于固定所述曝光管(1)的支撑座(5)。7.根据权利要求6所述的γ射线探伤装置，其特征在于，所述支撑座(5)包括用于固定所述曝光管(1)的支撑槽(51)和用于将所述支撑槽(51)固定在所述支撑梁(4)上的万向转向座(52)。8.根据权利要求7所述的γ射线探伤装置，其特征在于，所述支撑槽(51)的侧壁上形成有螺纹孔，所述曝光管(1)通过与所述螺纹孔螺纹连接的螺栓(53)抵压而固定。9.根据权利要求7所述的γ射线探伤装置，其特征在于，所述支撑槽(51)通过所述万向转向座(52)能够在水平面内旋转360度并且能够在竖直平面内相对于水平面旋转-45～45度，并且所述万向转向座(52)具有旋转阻尼力。10.根据权利要求1-9中任意一项所述的γ射线探伤装置，其特征在于，所述曝光管(1)安装有曝光头的端部反向弯曲，以使得所述曝光管由相邻的所述水冷壁管之间插入炉膛内部后能够朝向炉膛外侧发射γ射线。2CN104569008A说明书1/4页用于水冷壁管的γ射线探伤装置技术领域[0001]本发明涉及无损探伤装置，具体地，涉及一种用于水冷壁管的γ射线探伤装置。背景技术[0002]目前，γ射线在金属无损检测中具有广泛的应用，γ射线在金属无损检测中不损伤被检测物体，并且具有轻便、灵活、不受狭窄空间限制、不需要电源等优点，广泛应用于锅炉“四管”及管道的焊缝无损检测。[0003]γ射线探伤的原理为：被测物体各部分的厚度或密度因缺陷的存在而有所不同，当γ射线在穿透被检物时，γ射线被吸收的程度也相应地不同。若将受到不同程度吸收的γ射线投射在γ射线胶片上，经显影后可以得到显示物体厚度变化和内部缺陷情况的照片(γ射线底片)。这种方法称为γ射线照相法。[0004]通常，γ射线源和胶片分别设置在被检测物体的两侧。在对构成锅炉炉膛的膜式水冷壁管屏、顶棚过热器管屏等焊缝进行射线检测时，需要进入炉膛内固定γ射线源曝光头，并在炉膛外布置胶片。这需要在锅炉炉膛内部和外部分别搭设操作平台，并由工作人员利用操作平台在水冷壁管的两侧设置射线源和胶片，操作繁琐，特别是在高处作业危险系数高。[0005]因此，需要提供一种不需要在炉膛内部设
