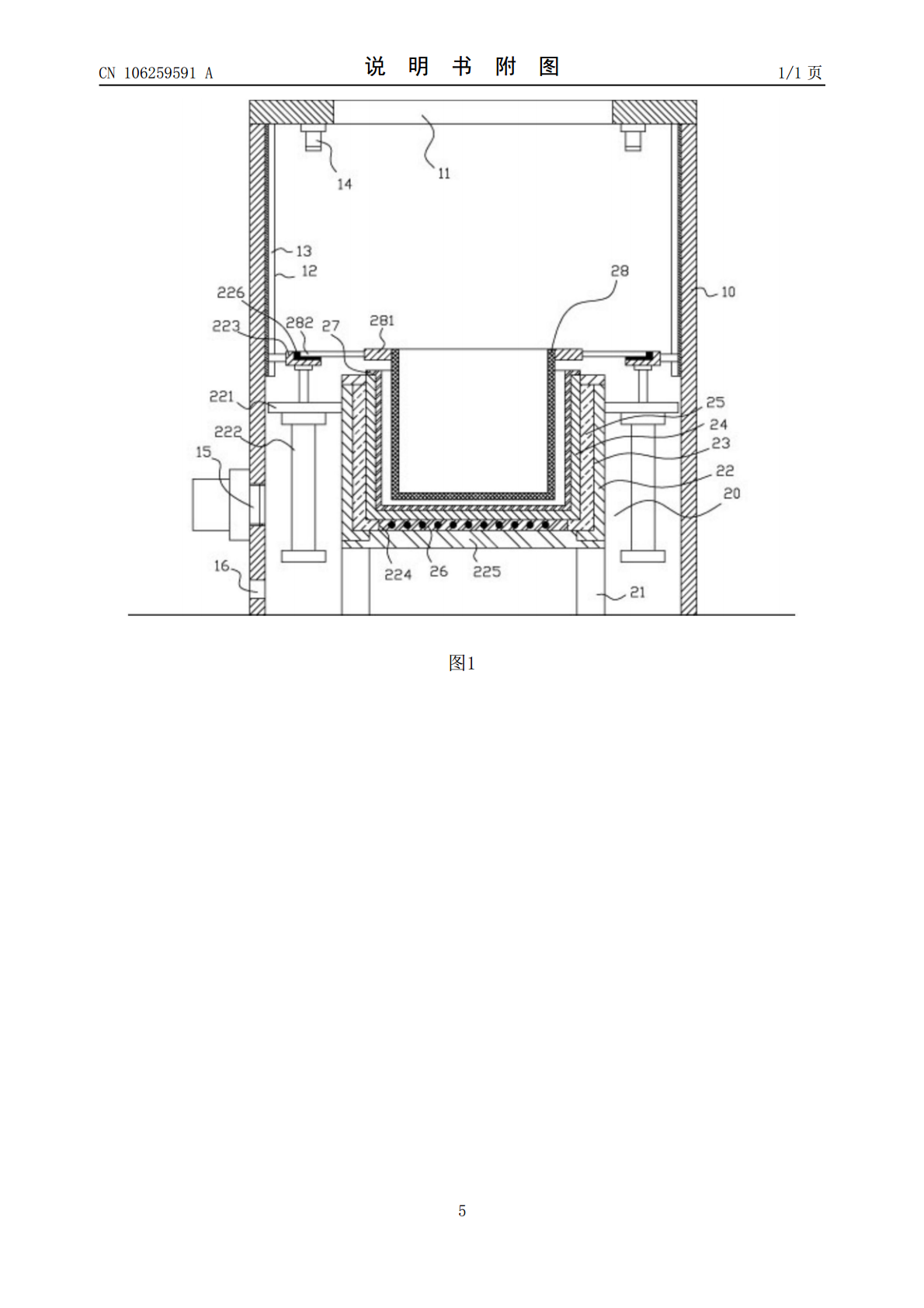

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106259591A(43)申请公布日2017.01.04(21)申请号201611008410.6(22)申请日2016.11.16(71)申请人佛山智达思佳机电科技有限公司地址528000广东省佛山市南海区桂城街道夏南路61号创越时代文化创意园1号楼创业工场企业孵化器有限公司内116室(72)发明人叶芳(74)专利代理机构北京众合诚成知识产权代理有限公司11246代理人连围(51)Int.Cl.A21B5/08(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种自动食品油炸箱机构(57)摘要本发明公开了一种自动食品油炸箱机构，包括外壳体和主架体，所述主架体处于外壳体中，主架体包括支腿和上壳体，支腿固定在上壳体的底面上，上壳体的顶面具有油锅放置凹槽，外锅体插套在油锅放置凹槽中，油锅放置凹槽的侧壁与外锅体的外侧壁之前固定有隔热层，油锅放置凹槽的底面固定有加热板，加热板的顶面压靠在外锅体的底面上，内锅体插套在外锅体中，内锅体的外侧壁紧贴外锅体的内侧壁，内锅体的底面压靠在外锅体的底板顶面上。它可以自动将油炸网兜浸入油液中油炸并自动提升，方便取料，而且其具有的外壳体可以防止油液溅出到人身上，安全性好。CN106259591ACN106259591A权利要求书1/1页1.一种自动食品油炸箱机构，包括外壳体(10)和主架体(20)，其特征在于：所述主架体(20)处于外壳体(10)中，主架体(20)包括支腿(21)和上壳体(22)，支腿(21)固定在上壳体(22)的底面上，上壳体(22)的顶面具有油锅放置凹槽(23)，外锅体(24)插套在油锅放置凹槽(23)中，油锅放置凹槽(23)的侧壁与外锅体(24)的外侧壁之前固定有隔热层(25)，油锅放置凹槽(23)的底面固定有加热板(26)，加热板(26)的顶面压靠在外锅体(24)的底面上，内锅体(27)插套在外锅体(24)中，内锅体(27)的外侧壁紧贴外锅体(24)的内侧壁，内锅体(27)的底面压靠在外锅体(24)的底板顶面上；所述内锅体(27)中放置有油炸网兜(28)，油炸网兜(28)的顶部两侧具有连接块(281)，连接块(281)上固定有提升块(282)，上壳体(22)的两个外侧壁的上部固定有气缸连接板(221)，气缸(222)的顶端固定在气缸连接板(221)的底面上，气缸(22)的推杆向上穿过气缸连接板(221)并固定有推动块(223)，提升块(282)固定在推动块(223)上，外壳体(10)的顶板中部具有取料通孔(11)，取料通孔(11)处于油炸网兜(28)的正上方。2.根据权利要求1所述一种自动食品油炸箱机构，其特征在于：所述加热板(26)的下方的上壳体(22)的底板上具有安装通孔(224)，固定板(225)固定在上壳体(22)的底板的底面上并覆盖安装通孔(224)。3.根据权利要求1所述一种自动食品油炸箱机构，其特征在于：所述推动块(223)的顶面具有放置凹槽，放置凹槽中插套并固定有永磁铁块(226)，永磁铁块(226)上具有连接凹槽，提升块(282)的端部插套在连接凹槽中并吸附在永磁铁块(226)上。4.根据权利要求1所述一种自动食品油炸箱机构，其特征在于：所述外壳体(10)的两个内侧壁上具有竖直导轨(12)，竖直导轨(12)上具有竖直导槽(13)，推动块(223)的侧壁上固定有导向部(227)，导向部(227)插套在竖直导槽(13)中。5.根据权利要求1所述一种自动食品油炸箱机构，其特征在于：所述外壳体(10)的顶板的底面具有多个保护弹性块(14)，保护弹性块(14)与提升块(282)相对应。6.根据权利要求1所述一种自动食品油炸箱机构，其特征在于：所述外壳体(10)的下部侧壁上通接有排气连接头(15)，外壳体(10)的下部侧壁上还成型有气管电线连接通孔(16)。2CN106259591A说明书1/2页一种自动食品油炸箱机构技术领域：[0001]本发明涉及食品加工设备技术领域，更具体的说涉及一种自动食品油炸箱机构。背景技术：[0002]现有的小型售卖油炸店中的油炸锅等装置一般是直接将油炸网兜中放入油炸食物，然后将油炸网兜浸入锅内的油液中进行油炸，其会有油液溅出到人身上，容易使人皮肤烫伤，同时，产生的油烟会使周围空气质量变差，影响环境。发明内容：[0003]本发明的目的就是针对现有技术之不足，而提供一种自动食品油炸箱机构，它可以自动将油炸网兜浸入油液中油炸并自动提升，方便取料，而且其具有的外壳体可以防止油液溅出到人身上，安全性好，同时，其具有的排气连接头可以连接吸风机等进行抽吸油烟，从而防止油烟将周围的空气污染，效果好。[0004]本发明的技术解决措施如下：[0005]一种自动食品油炸箱
