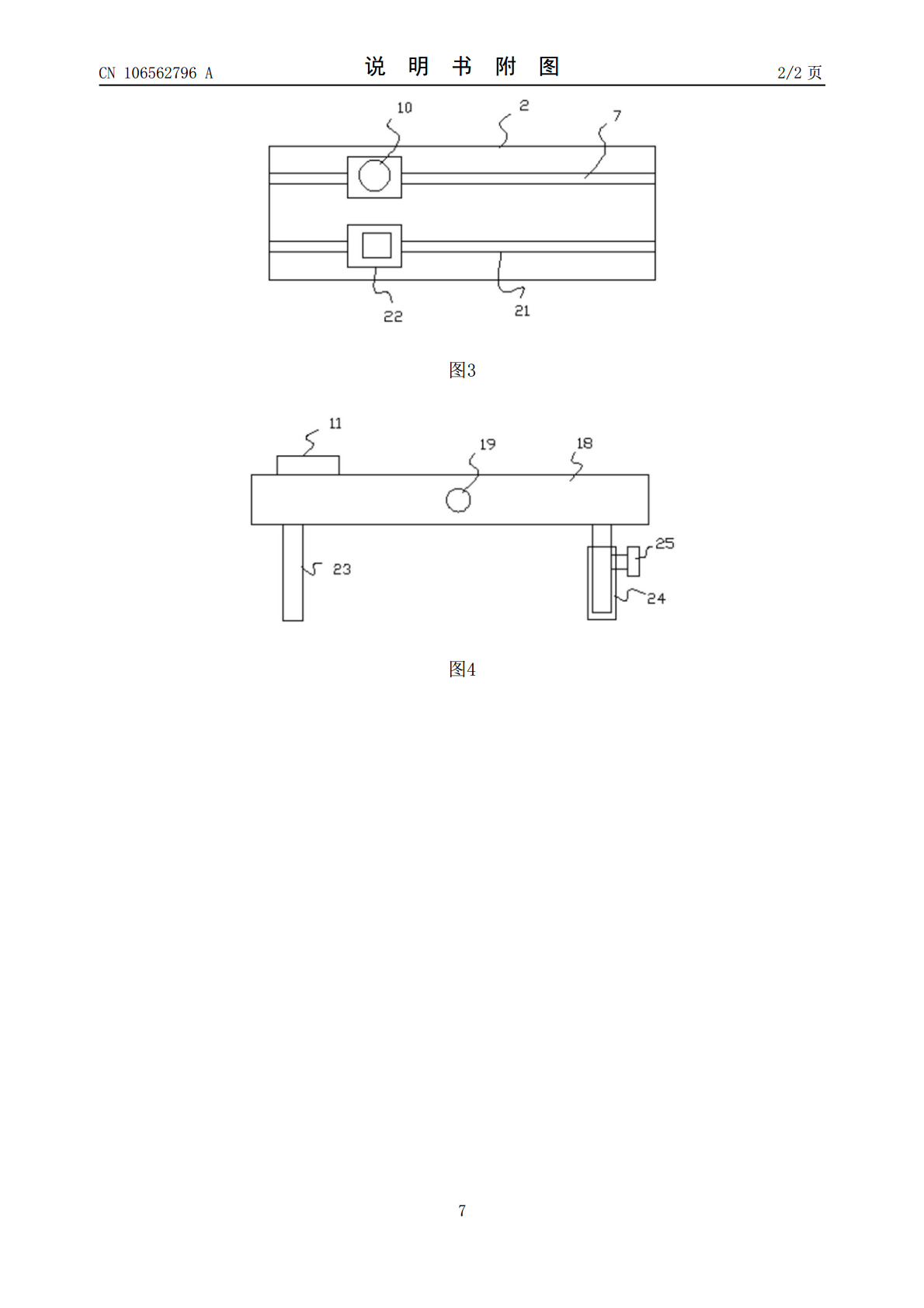

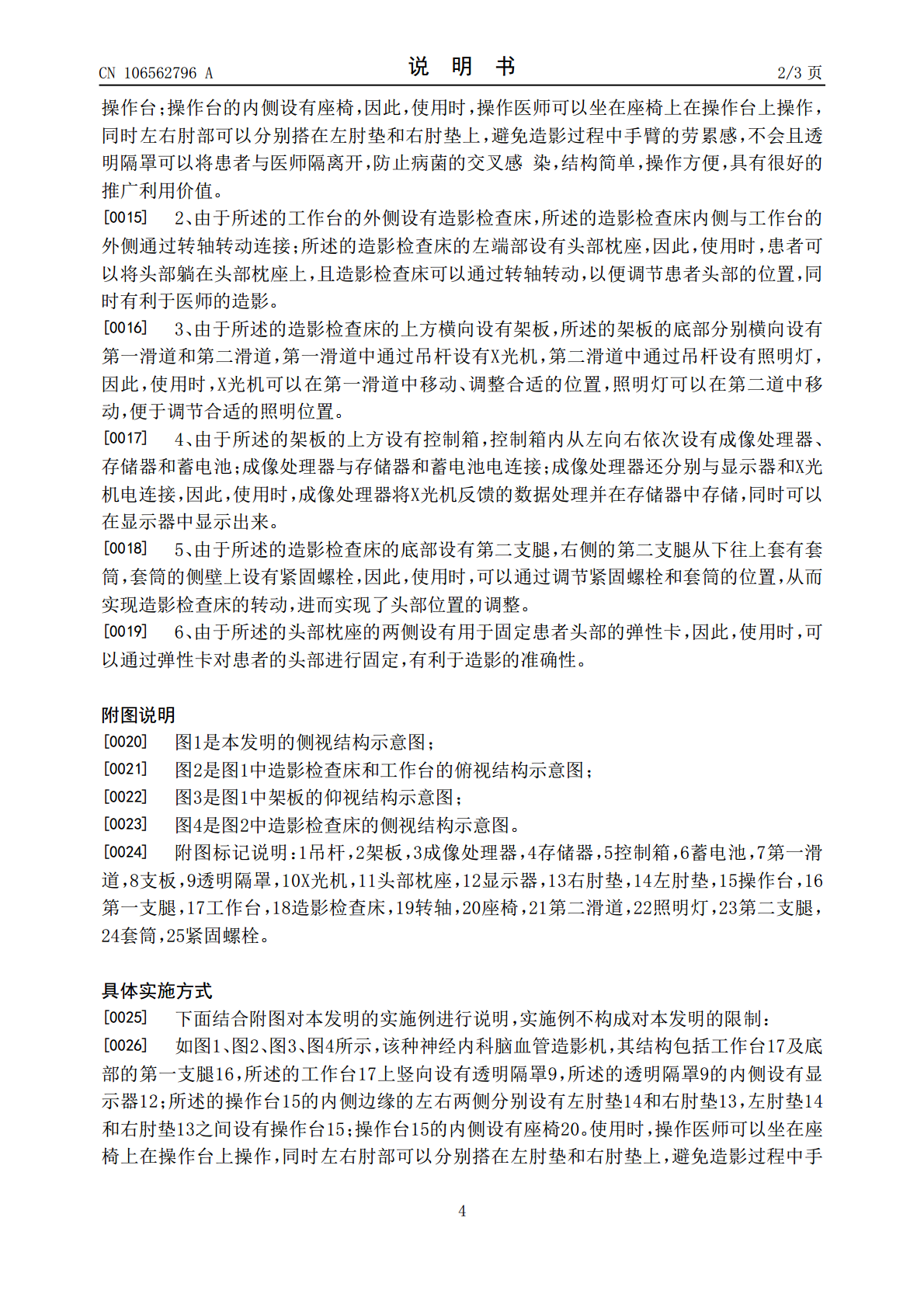

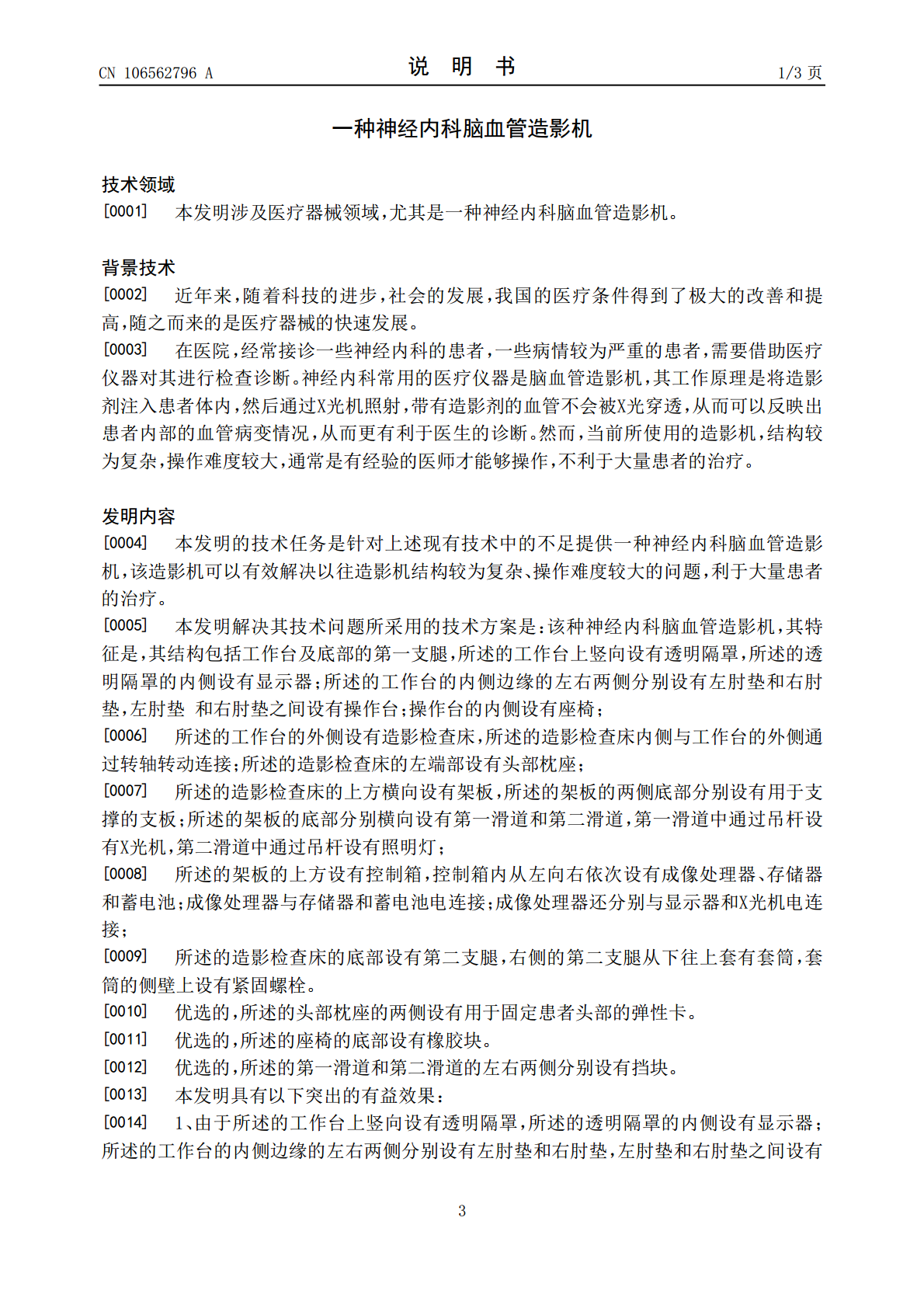

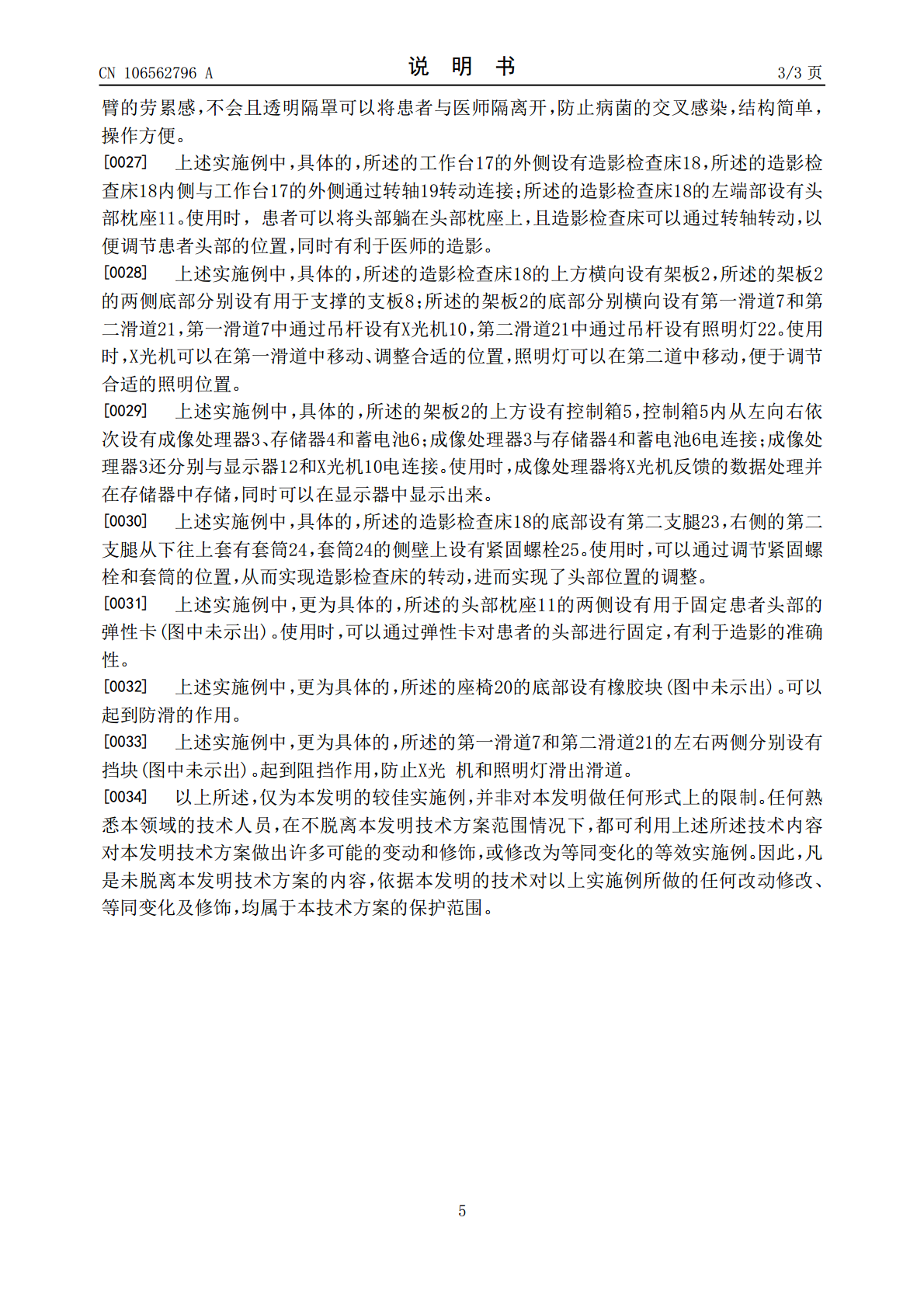

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106562796A(43)申请公布日2017.04.19(21)申请号201610749225.6(22)申请日2016.08.29(71)申请人王林玉地址450052河南省郑州市二七区建设东路1号郑州大学第一附属医院3号楼18楼老年综合二科(72)发明人王林玉田蕊(74)专利代理机构北京志霖恒远知识产权代理事务所(普通合伙)11435代理人刘子成(51)Int.Cl.A61B6/00(2006.01)A61B6/04(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种神经内科脑血管造影机(57)摘要本发明涉及医疗器械领域，尤其涉及一种神经内科脑血管造影机，该造影机可以有效解决以往造影机结构较为复杂、操作难度较大的问题，利于大量患者的治疗。其结构包括工作台及底部的第一支腿，所述的工作台上竖向设有透明隔罩，所述的透明隔罩的内侧设有显示器；所述的工作台的内侧边缘的左右两侧分别设有左肘垫和右肘垫，左肘垫和右肘垫之间设有操作台；操作台的内侧设有座椅；所述的工作台的外侧设有造影检查床，所述的造影检查床内侧与工作台的外侧通过转轴转动连接；所述的造影检查床的左端部设有头部枕座。它操作简单，使用方便，适用于多种场所。CN106562796ACN106562796A权利要求书1/1页1.一种神经内科脑血管造影机，其特征是，其结构包括工作台及底部的第一支腿，所述的工作台上竖向设有透明隔罩，所述的透明隔罩的内侧设有显示器；所述的工作台的内侧边缘的左右两侧分别设有左肘垫和右肘垫，左肘垫和右肘垫之间设有操作台；操作台的内侧设有座椅；所述的工作台的外侧设有造影检查床，所述的造影检查床内侧与工作台的外侧通过转轴转动连接；所述的造影检查床的左端部设有头部枕座；所述的造影检查床的上方横向设有架板，所述的架板的两侧底部分别设有用于支撑的支板；所述的架板的底部分别横向设有第一滑道和第二滑道，第一滑道中通过吊杆设有X光机，第二滑道中通过吊杆设有照明灯；所述的架板的上方设有控制箱，控制箱内从左向右依次设有成像处理器、存储器和蓄电池；成像处理器与存储器和蓄电池电连接；成像处理器还分别与显示器和X光机电连接；所述的造影检查床的底部设有第二支腿，右侧的第二支腿从下往上套有套筒，套筒的侧壁上设有紧固螺栓。2.根据权利要求1所述的一种神经内科脑血管造影机，其特征是，所述的头部枕座的两侧设有用于固定患者头部的弹性卡。3.根据权利要求1所述的一种神经内科脑血管造影机，其特征是，所述的座椅的底部设有橡胶块。4.根据权利要求1所述的一种神经内科脑血管造影机，其特征是，所述的第一滑道和第二滑道的左右两侧分别设有挡块。2CN106562796A说明书1/3页一种神经内科脑血管造影机技术领域[0001]本发明涉及医疗器械领域，尤其是一种神经内科脑血管造影机。背景技术[0002]近年来，随着科技的进步，社会的发展，我国的医疗条件得到了极大的改善和提高，随之而来的是医疗器械的快速发展。[0003]在医院，经常接诊一些神经内科的患者，一些病情较为严重的患者，需要借助医疗仪器对其进行检查诊断。神经内科常用的医疗仪器是脑血管造影机，其工作原理是将造影剂注入患者体内，然后通过X光机照射，带有造影剂的血管不会被X光穿透，从而可以反映出患者内部的血管病变情况，从而更有利于医生的诊断。然而，当前所使用的造影机，结构较为复杂，操作难度较大，通常是有经验的医师才能够操作，不利于大量患者的治疗。发明内容[0004]本发明的技术任务是针对上述现有技术中的不足提供一种神经内科脑血管造影机，该造影机可以有效解决以往造影机结构较为复杂、操作难度较大的问题，利于大量患者的治疗。[0005]本发明解决其技术问题所采用的技术方案是：该种神经内科脑血管造影机，其特征是，其结构包括工作台及底部的第一支腿，所述的工作台上竖向设有透明隔罩，所述的透明隔罩的内侧设有显示器；所述的工作台的内侧边缘的左右两侧分别设有左肘垫和右肘垫，左肘垫和右肘垫之间设有操作台；操作台的内侧设有座椅；[0006]所述的工作台的外侧设有造影检查床，所述的造影检查床内侧与工作台的外侧通过转轴转动连接；所述的造影检查床的左端部设有头部枕座；[0007]所述的造影检查床的上方横向设有架板，所述的架板的两侧底部分别设有用于支撑的支板；所述的架板的底部分别横向设有第一滑道和第二滑道，第一滑道中通过吊杆设有X光机，第二滑道中通过吊杆设有照明灯；[0008]所述的架板的上方设有控制箱，控制箱内从左向右依次设有成像处理器、存储器和蓄电池；成像处理器与存储器和蓄电池电连接；成像处理器还分别与显示器和X光机电连接；[0009]所述的造影检查床的底部设有第二支腿，右侧的第二支腿从下往上套
