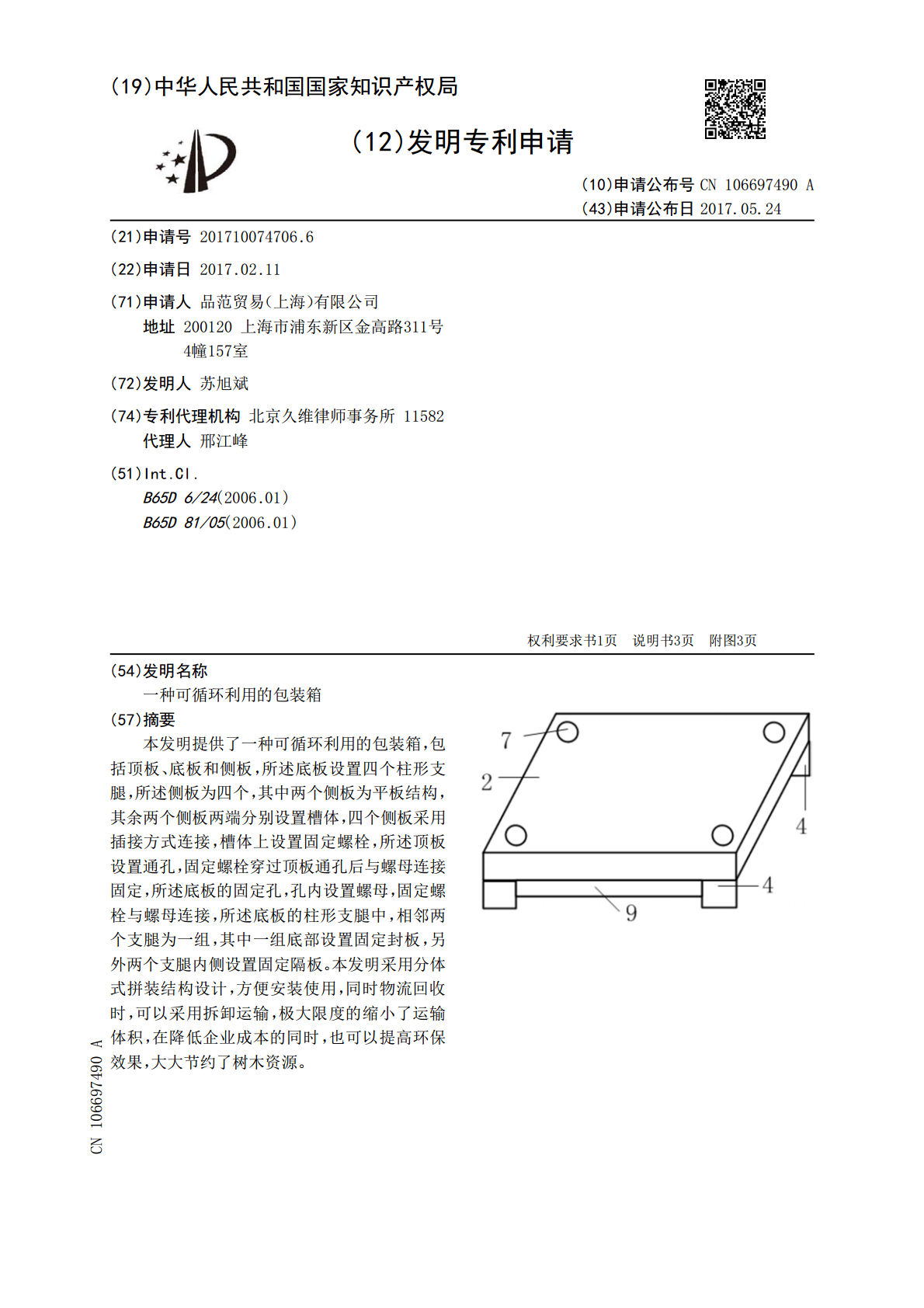

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106697490A(43)申请公布日2017.05.24(21)申请号201710074706.6(22)申请日2017.02.11(71)申请人品范贸易（上海）有限公司地址200120上海市浦东新区金高路311号4幢157室(72)发明人苏旭斌(74)专利代理机构北京久维律师事务所11582代理人邢江峰(51)Int.Cl.B65D6/24(2006.01)B65D81/05(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种可循环利用的包装箱(57)摘要本发明提供了一种可循环利用的包装箱，包括顶板、底板和侧板，所述底板设置四个柱形支腿，所述侧板为四个，其中两个侧板为平板结构，其余两个侧板两端分别设置槽体，四个侧板采用插接方式连接，槽体上设置固定螺栓，所述顶板设置通孔，固定螺栓穿过顶板通孔后与螺母连接固定，所述底板的固定孔，孔内设置螺母，固定螺栓与螺母连接，所述底板的柱形支腿中，相邻两个支腿为一组，其中一组底部设置固定封板，另外两个支腿内侧设置固定隔板。本发明采用分体式拼装结构设计，方便安装使用，同时物流回收时，可以采用拆卸运输，极大限度的缩小了运输体积，在降低企业成本的同时，也可以提高环保效果，大大节约了树木资源。CN106697490ACN106697490A权利要求书1/1页1.一种可循环利用的包装箱，其特征在于：包括顶板、底板和侧板，所述底板设置四个柱形支腿，所述侧板为四个，其中两个侧板为平板结构，其余两个侧板两端分别设置槽体，四个侧板采用插接方式连接，槽体上设置固定螺栓，所述顶板设置通孔，固定螺栓穿过顶板通孔后与螺母连接固定，所述底板的固定孔，孔内设置螺母，固定螺栓与螺母连接，所述底板的柱形支腿中，相邻两个支腿为一组，其中一组底部设置固定封板，另外两个支腿内侧设置固定隔板。2.根据权利要求1所述的一种可循环利用的包装箱，其特征在于：所述顶板顶部设置板条。3.根据权利要求1或2所述的一种可循环利用的包装箱，其特征在于：所述底板设置缓冲装置。4.根据权利要求3所述的一种可循环利用的包装箱，其特征在于：所述缓冲装置为设置缓冲件的减缓平板。5.根据权利要求4所述的一种可循环利用的包装箱，其特征在于：所述缓冲件分布设置在缓冲平板的一侧。6.根据权利要求4所述的一种可循环利用的包装箱，其特征在于：所述缓冲件位于在底板和缓冲平板之间。7.根据权利要求3所述的一种可循环利用的包装箱，其特征在于：所述侧板和顶部分别设置缓冲结构。8.根据权利要求7所述的一种可循环利用的包装箱，其特征在于：所述缓冲结构为气囊。9.根据权利要求9所述的一种可循环利用的包装箱，其特征在于：所述气囊连接压缩充气包，通过气囊设置的充放气口进行充气、放气。2CN106697490A说明书1/3页一种可循环利用的包装箱技术领域[0001]本发明涉及一种包装箱，具体涉及一种可循环利用的包装箱。背景技术[0002]随着现代物流业的发展，运输物品成为日常生活中必不缺少的一部分，为了保护运输品的安全，物流企业需要在包装品外另行增加一包装箱，其目的在于：1、保护被运输的物品，2、方便物流装卸工人作业。目前，物流企业普遍使用的是木质的一次性的外包装箱，其结构多为框架结构，方便物流工人装卸作业，且属于一次性使用，这样大大增加了资源的浪费，尤其是森林树木资源的浪费。发明内容[0003]针对现有技术的上述缺陷和问题，本发明所要解决的技术问题是提供一种可循环利用的包装箱，其结构合理，结实耐用。[0004]为了达到上述目的，本发明提供如下技术方案：[0005]一种可循环利用的包装箱，包括顶板、底板和侧板，所述底板设置四个柱形支腿，所述侧板为四个，其中两个侧板为平板结构，其余两个侧板两端分别设置槽体，四个侧板采用插接方式连接，槽体上设置固定螺栓，所述顶板设置通孔，固定螺栓穿过顶板通孔后与螺母连接固定，所述底板的固定孔，孔内设置螺母，固定螺栓与螺母连接，所述底板的柱形支腿中，相邻两个支腿为一组，其中一组底部设置固定封板，另外两个支腿内侧设置固定隔板。[0006]上述技术方案中，所述顶板顶部设置板条。[0007]上述技术方案中，所述底板设置缓冲装置。[0008]上述技术方案中，所述缓冲装置为设置缓冲件的减缓平板。[0009]上述技术方案中，所述缓冲件分布设置在缓冲平板的一侧。[0010]上述技术方案中，所述缓冲件位于在底板和缓冲平板之间。[0011]上述技术方案中，所述侧板和顶部分别设置缓冲结构。[0012]上述技术方案中，所述缓冲结构为气囊。[0013]上述技术方案中，所述气囊连接压缩充气包，通过气囊设置的充放气口进行充气、放气。[0014]本发明采用分体式拼装结构设计，方便安装使用，同时物流
