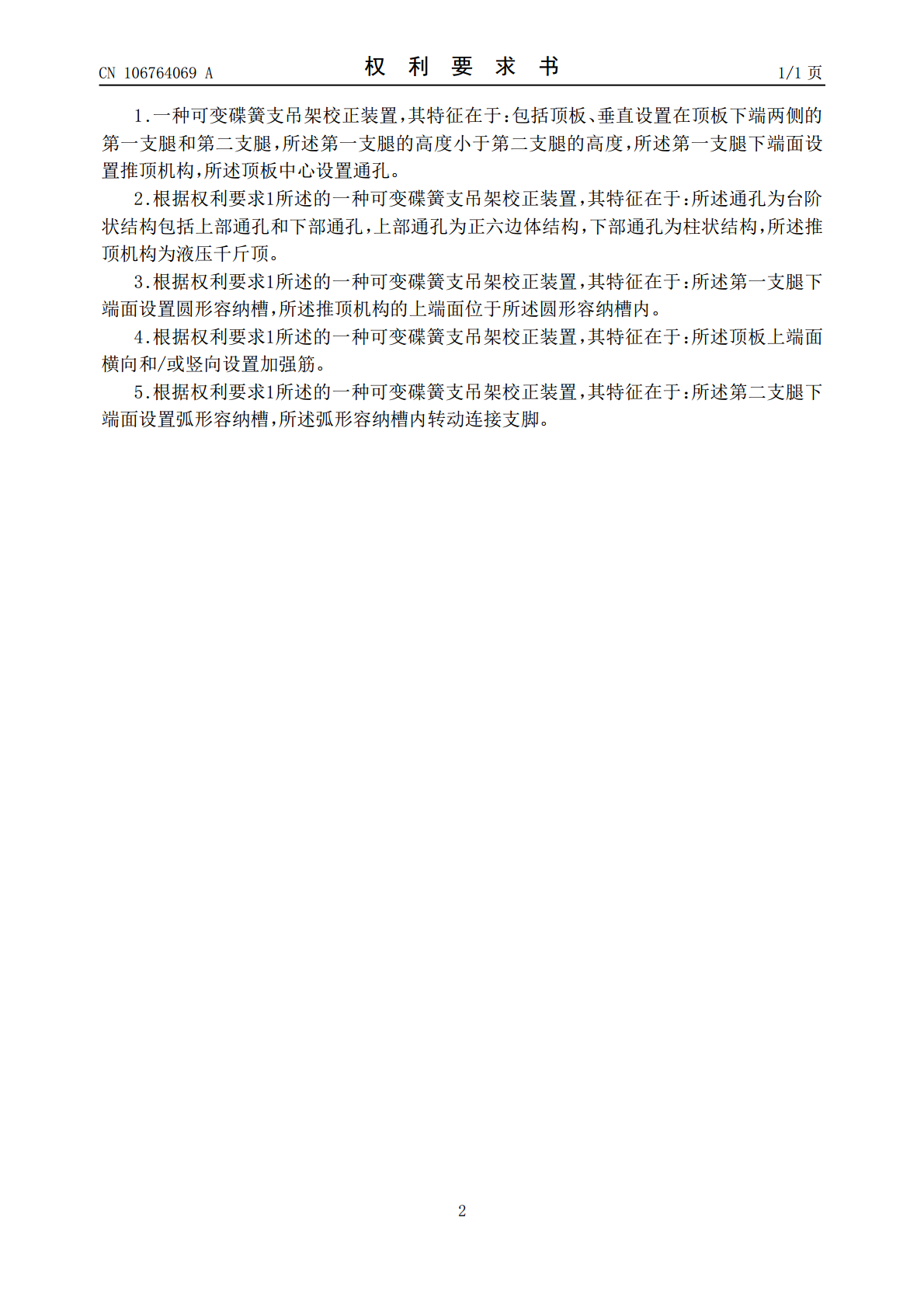

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106764069A(43)申请公布日2017.05.31(21)申请号201710018861.6(74)专利代理机构郑州知己知识产权代理有限(22)申请日2017.01.11公司41132代理人季发军(71)申请人国网河南省电力公司电力科学研究院(51)Int.Cl.地址450000河南省郑州市二七区嵩山南F16L3/01(2006.01)路85号F16F15/04(2006.01)申请人河南恩湃高科集团有限公司河南省电力工业锅炉压力容器检验中心有限公司国家电网公司(72)发明人马东方耿进锋周书康张留斌徐亮李世涛蔡红生李艳军陈岩杨旭牛玉静牛保献赵永峰胡锋涛权利要求书1页说明书4页附图6页(54)发明名称一种可变碟簧支吊架校正装置(57)摘要本发明公开一种可变碟簧支吊架校正装置,包括顶板(7)、垂直设置在顶板(7)下端两侧的第一支腿(8)和第二支腿(9),第一支腿(8)的高度小于第二支腿(9)的高度,第一支腿(8)下端面设置推顶机构(11),顶板(7)中心设置通孔(12)。本发明通过设置相互配合的推顶机构、支腿和顶板,实现便捷、快速调整可变碟簧组的形变量。CN106764069ACN106764069A权利要求书1/1页1.一种可变碟簧支吊架校正装置,其特征在于:包括顶板、垂直设置在顶板下端两侧的第一支腿和第二支腿,所述第一支腿的高度小于第二支腿的高度,所述第一支腿下端面设置推顶机构,所述顶板中心设置通孔。2.根据权利要求1所述的一种可变碟簧支吊架校正装置,其特征在于:所述通孔为台阶状结构包括上部通孔和下部通孔,上部通孔为正六边体结构,下部通孔为柱状结构,所述推顶机构为液压千斤顶。3.根据权利要求1所述的一种可变碟簧支吊架校正装置,其特征在于:所述第一支腿下端面设置圆形容纳槽,所述推顶机构的上端面位于所述圆形容纳槽内。4.根据权利要求1所述的一种可变碟簧支吊架校正装置,其特征在于:所述顶板上端面横向和/或竖向设置加强筋。5.根据权利要求1所述的一种可变碟簧支吊架校正装置,其特征在于:所述第二支腿下端面设置弧形容纳槽,所述弧形容纳槽内转动连接支脚。2CN106764069A说明书1/4页一种可变碟簧支吊架校正装置技术领域[0001]本发明属于电力、石油、化工管道及电气化铁路接触网系统机械维修保养技术领域,尤其涉及一种可变碟簧支吊架校正装置。背景技术[0002]在电力、冶金、化工、石油等工业,汽、水、烟、风、煤管道以及燃烧器等悬吊部位或其它结构在使用过程中受热膨胀会产生位移应力,为消除热位移对悬吊部位的影响,需要增加可变弹簧支吊架进行吸能,其适用荷载范围为200-500000N。[0003]可变弹簧支吊架存在着诸多明显缺陷:它不但体积大、重量重、安装布置不便;而且超长、超大弹簧材料难于供应;生产工艺复杂,工人生产劳动强度大;由于圆柱螺旋压缩弹簧的固有特性,因而造成产品结构不经济。可变碟簧支吊架是克服了可变弹簧支吊架的诸多缺陷而研制成功的全新产品,是各种可变弹簧支吊架的更新换代产品。可变碟簧支吊架的弹性储能元件采用可变碟簧或碟簧组,它是利用碟形弹簧组的工作变形量直接补偿管道或设备的位移量,特别适用于小位移、大载荷的工况。[0004]如图1所示,可变碟簧吊架包括吊杆1、螺纹连接在吊杆1上端的限位螺母2、压紧件3、壳体4以及安装在壳体4内的可变碟簧组5和压板6,其中,压板6为两个分别位于可变碟簧组5的上下两端,吊杆1两端贯穿压紧件3、壳体4、可变碟簧组5和压板6并伸出壳体4外,限位螺母2一般为上下两个,上方的限位螺母2又做背紧螺母预防下方的限位螺母2滑牙造成吊杆1滑脱的事故发生,压紧件3作为限位螺栓2和压板6之间的承接件其内壁与吊杆1套接和其外壁与壳体4上端套接,可变碟簧组5和压板6均套接在吊杆1外侧;同样的,可变碟簧支架原理类似。[0005]本结构在使用过程中,由于安装不到位或随着服役时间的增长,可变碟簧支吊架会存在过载、欠载的情况,会引起管道应力的重新分布,给管道的运行带来安全隐患。这就需要对可变碟簧支吊架进行调整。在调整过程中,小荷载可变碟簧支吊架可通过调整限位螺丝的位置进行调节可变碟簧组的形变量使支吊架受力正常;然而对于大吨位可变碟簧支吊架,由于吊杆下方的荷载大(可达50吨)、空间受限不便操作等原因,采用现场人工调整限位螺丝的方法极其困难,甚至无法调整。发明内容[0006]有鉴于此,本发明的目的是针对现有技术的不足,提供一种可变碟簧支吊架校正装置,本发明通过设置相互配合的推顶机构、支腿和顶板,实现便捷、快速调整可变碟簧组的形变量。[0007]为达到上述目的,本发明采用以下技术方案:一种可变碟簧支吊架校正装置,包括顶板、垂直设置在顶板下端两侧的第一支腿
