一种用于钎焊工件的前期处理装置.pdf

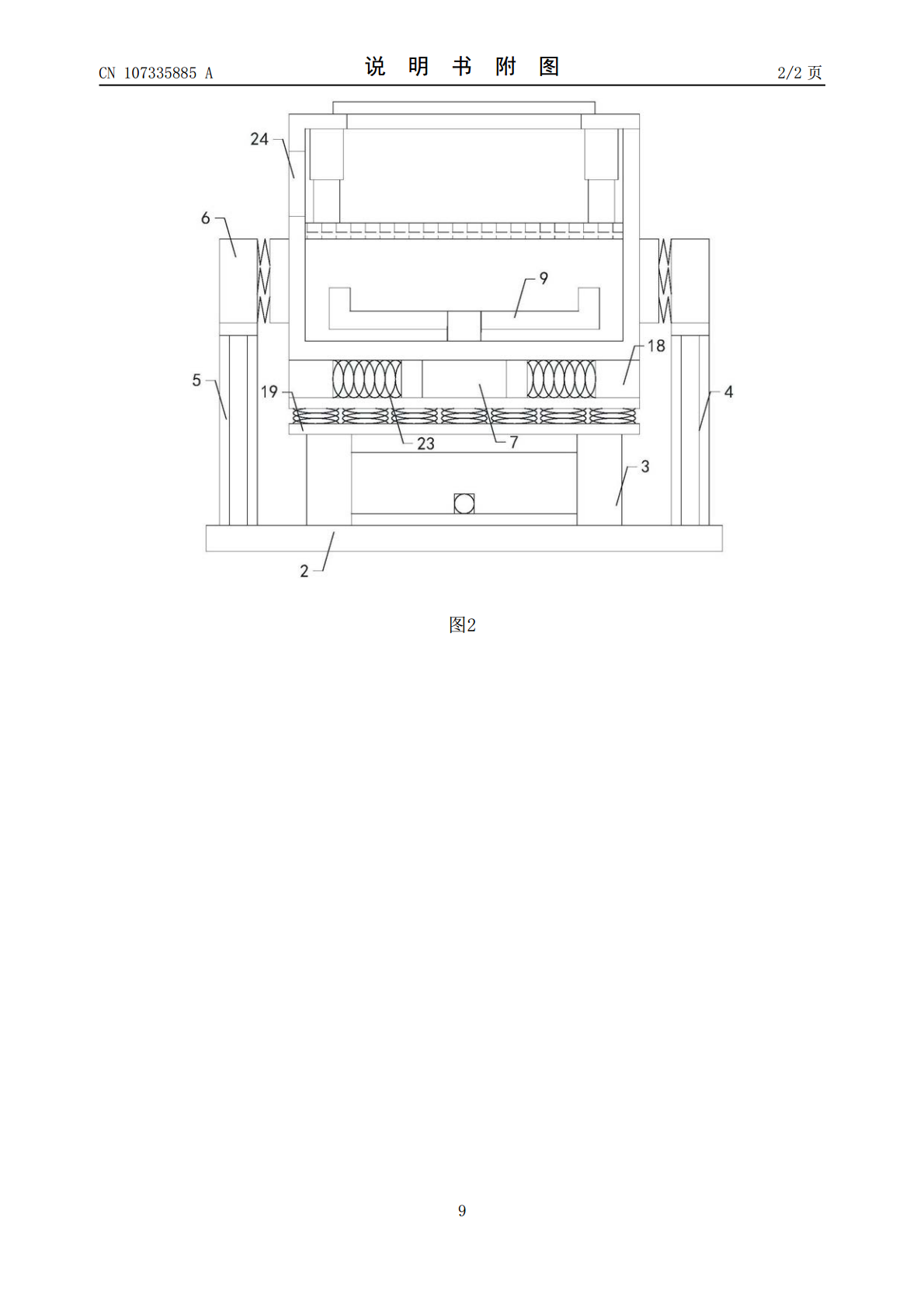

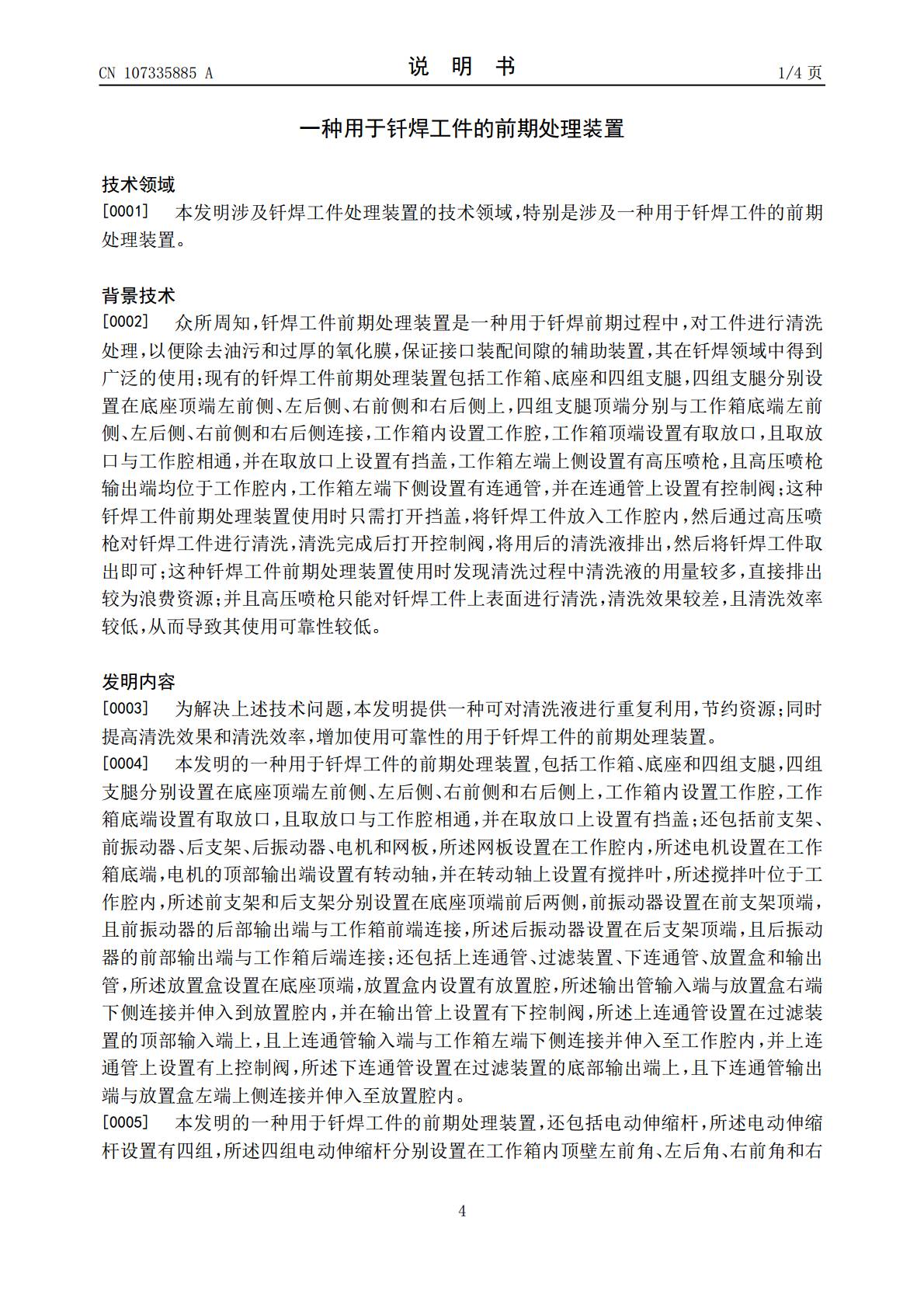

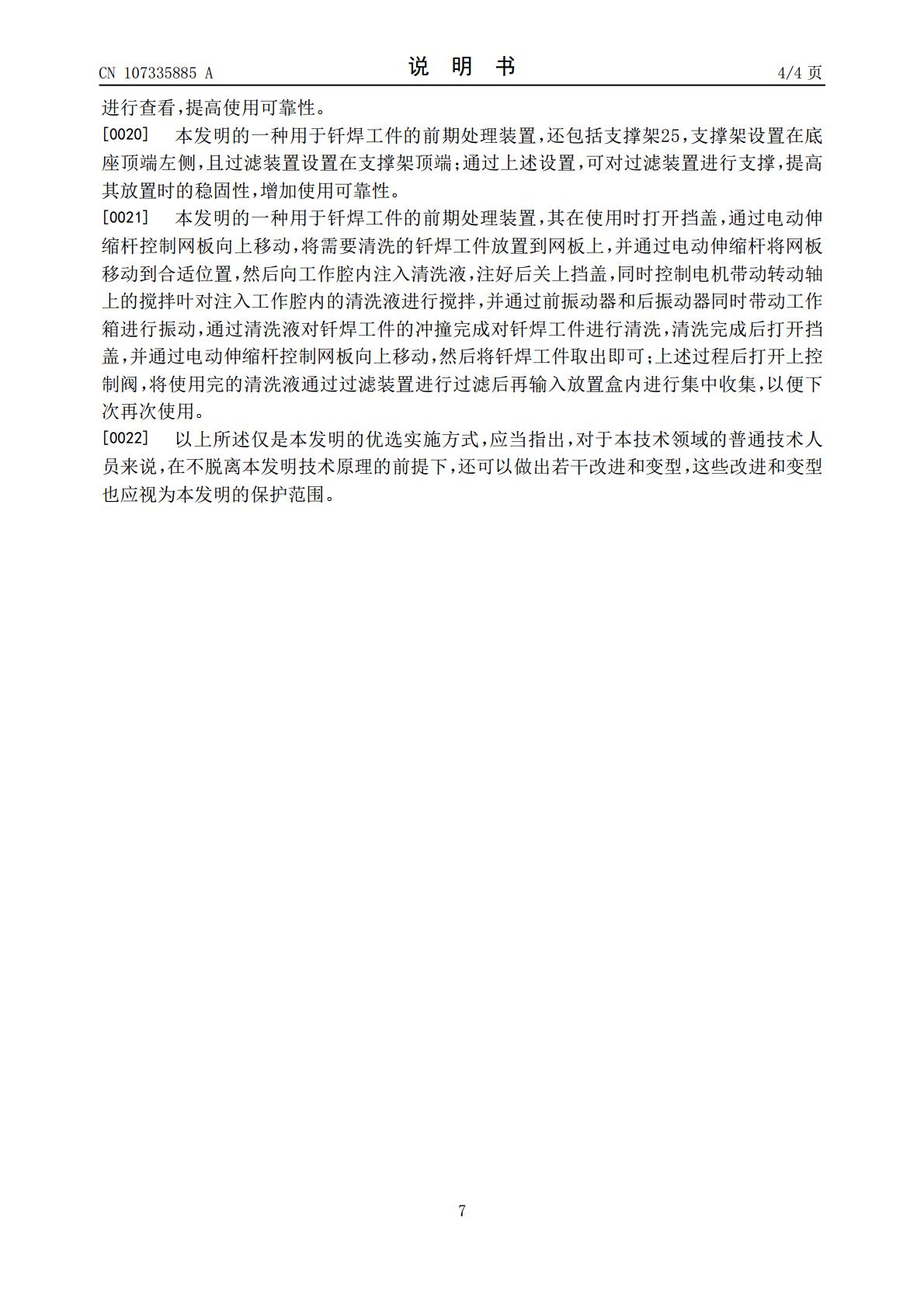

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107335885A(43)申请公布日2017.11.10(21)申请号201710569408.4(22)申请日2017.07.13(71)申请人江苏康杰机械股份有限公司地址224000江苏省盐城市盐都区盐龙街道秦川南路9号江苏康杰机械股份有限公司(72)发明人吴文杰吴进姜大林(74)专利代理机构常州市权航专利代理有限公司32280代理人袁兴隆(51)Int.Cl.B23K3/00(2006.01)B23K3/08(2006.01)B23K1/20(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种用于钎焊工件的前期处理装置(57)摘要本发明涉及钎焊工件处理装置的技术领域，特别是涉及一种用于钎焊工件的前期处理装置，其可对清洗液进行重复利用，节约资源；同时提高清洗效果和清洗效率，增加使用可靠性；包括工作箱、底座和四组支腿，四组支腿分别设置在底座顶端左前侧、左后侧、右前侧和右后侧上；还包括前支架、前振动器、后支架、后振动器、电机和网板，电机设置在工作箱底端，前振动器设置在前支架顶端，后振动器的前部输出端与工作箱后端连接；还包括上连通管、过滤装置、下连通管、放置盒和输出管，放置盒设置在底座顶端，输出管上设置有下控制阀，上连通管设置在过滤装置的顶部输入端上，下连通管输出端与放置盒左端上侧连接并伸入至放置腔内。CN107335885ACN107335885A权利要求书1/2页1.本发明的一种用于钎焊工件的前期处理装置,包括工作箱（1）、底座（2）和四组支腿（3），四组支腿（3）分别设置在底座（2）顶端左前侧、左后侧、右前侧和右后侧上，工作箱（1）内设置工作腔，工作箱（1）底端设置有取放口，且取放口与工作腔相通，并在取放口上设置有挡盖；其特征在于，还包括前支架（4）、前振动器、后支架（5）、后振动器（6）、电机（7）和网板（8），所述网板（8）设置在工作腔内，所述电机（7）设置在工作箱（1）底端，电机（7）的顶部输出端设置有转动轴，并在转动轴上设置有搅拌叶（9），所述搅拌叶（9）位于工作腔内，所述前支架（4）和后支架（5）分别设置在底座（2）顶端前后两侧，前振动器设置在前支架（4）顶端，且前振动器的后部输出端与工作箱（1）前端连接，所述后振动器（6）设置在后支架（5）顶端，且后振动器（6）的前部输出端与工作箱（1）后端连接；还包括上连通管（10）、过滤装置（11）、下连通管、放置盒（12）和输出管（13），所述放置盒（12）设置在底座（2）顶端，放置盒（12）内设置有放置腔，所述输出管（13）输入端与放置盒（12）右端下侧连接并伸入到放置腔内，并在输出管（13）上设置有下控制阀（14），所述上连通管（10）设置在过滤装置（11）的顶部输入端上，且上连通管（10）输入端与工作箱（1）左端下侧连接并伸入至工作腔内，并上连通管（10）上设置有上控制阀，所述下连通管设置在过滤装置（11）的底部输出端上，且下连通管输出端与放置盒（12）左端上侧连接并伸入至放置腔内。2.如权利要求1所述的一种用于钎焊工件的前期处理装置，其特征在于，还包括电动伸缩杆（14），所述电动伸缩杆（14）设置有四组，所述四组电动伸缩杆（14）分别设置在工作箱（1）内顶壁左前角、左后角、右前角和右后角上，且四组电动伸缩杆（14）的输出杆底端分别与网板（8）顶端左前角、左后角、右前角和右后角连接，所述网板（8）左端、右端、前端和后端分别与工作箱（1）内左侧壁、右侧壁、前侧壁和后侧壁接触。3.如权利要求2所述的一种用于钎焊工件的前期处理装置，其特征在于，还包括下支板（15）、左支板、右支板（16）、前支板（17）和后支板，所述下支板（15）顶端与电机（7）底端连接，所述左支板、右支板（16）、前支板（17）和后支板分别设置在下支板（15）顶端左侧、右侧、前侧和后侧上，且左支板、右支板（16）、前支板（17）和后支板底端分别与工作箱（1）底端左侧、右侧、前侧和后侧连接。4.如权利要求3所述的一种用于钎焊工件的前期处理装置，其特征在于，还包括底板（19）和弹簧组（20），所述弹簧组（20）设置在底板（19）顶端，且弹簧组（20）顶端与下支板（15）底端连接，四组支腿（3）顶端分别与底板（19）底端左前侧、左后侧、右前侧和右后侧连接。5.如权利要求4所述的一种用于钎焊工件的前期处理装置，其特征在于，还包括左缓冲弹簧（21）、左卡板、右缓冲弹簧、右卡板（22）、前缓冲弹簧、前卡板、后缓冲弹簧（23）和后卡板，所述左缓冲弹簧（21）左右两端分别与左支板右端和左卡板左端连接，右缓冲弹簧左右两端分别与右卡板（22）右端和右支板（16）左端连接，前缓冲弹簧前后两端分别与前支板（17）后端和前卡板前端连
