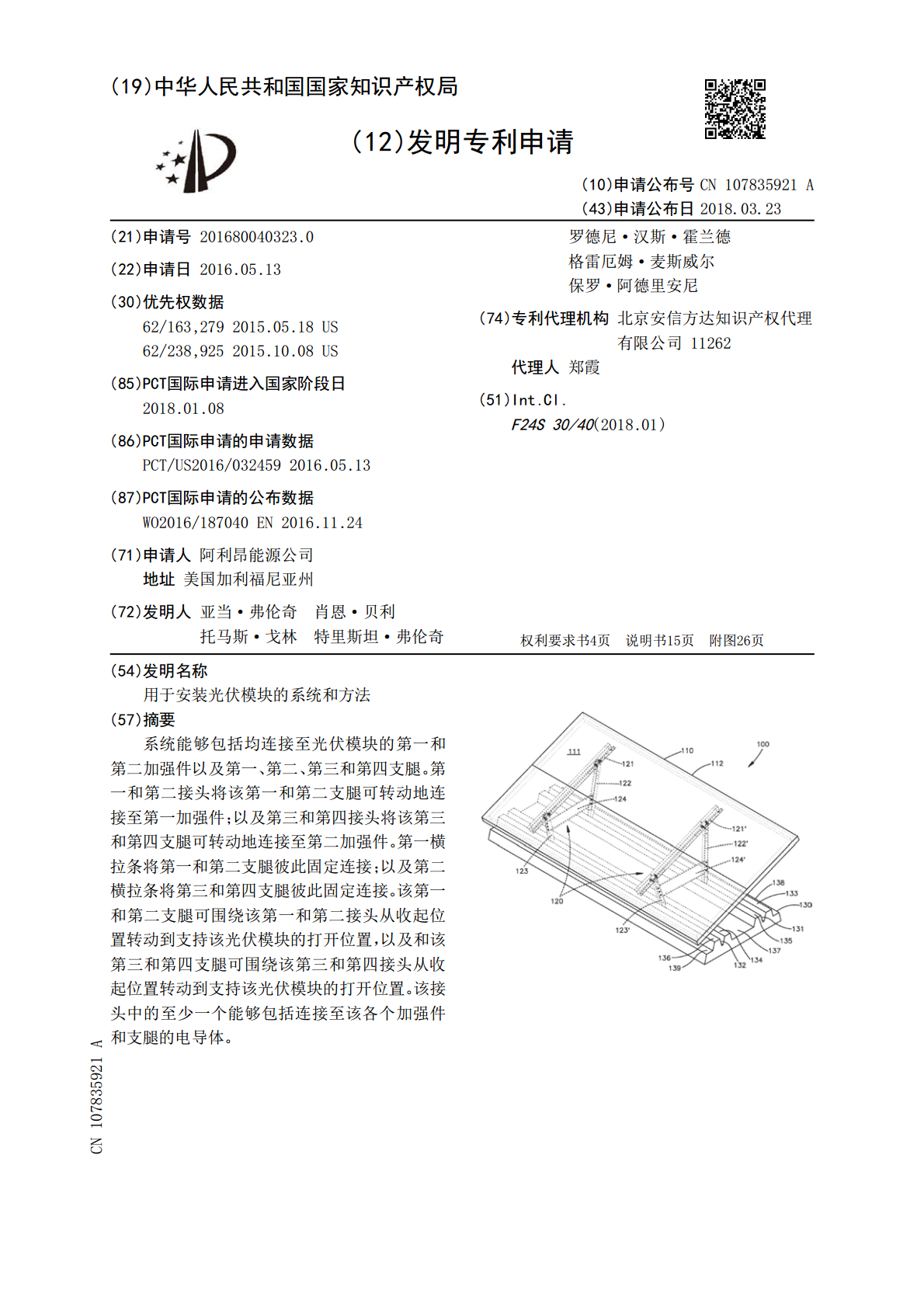

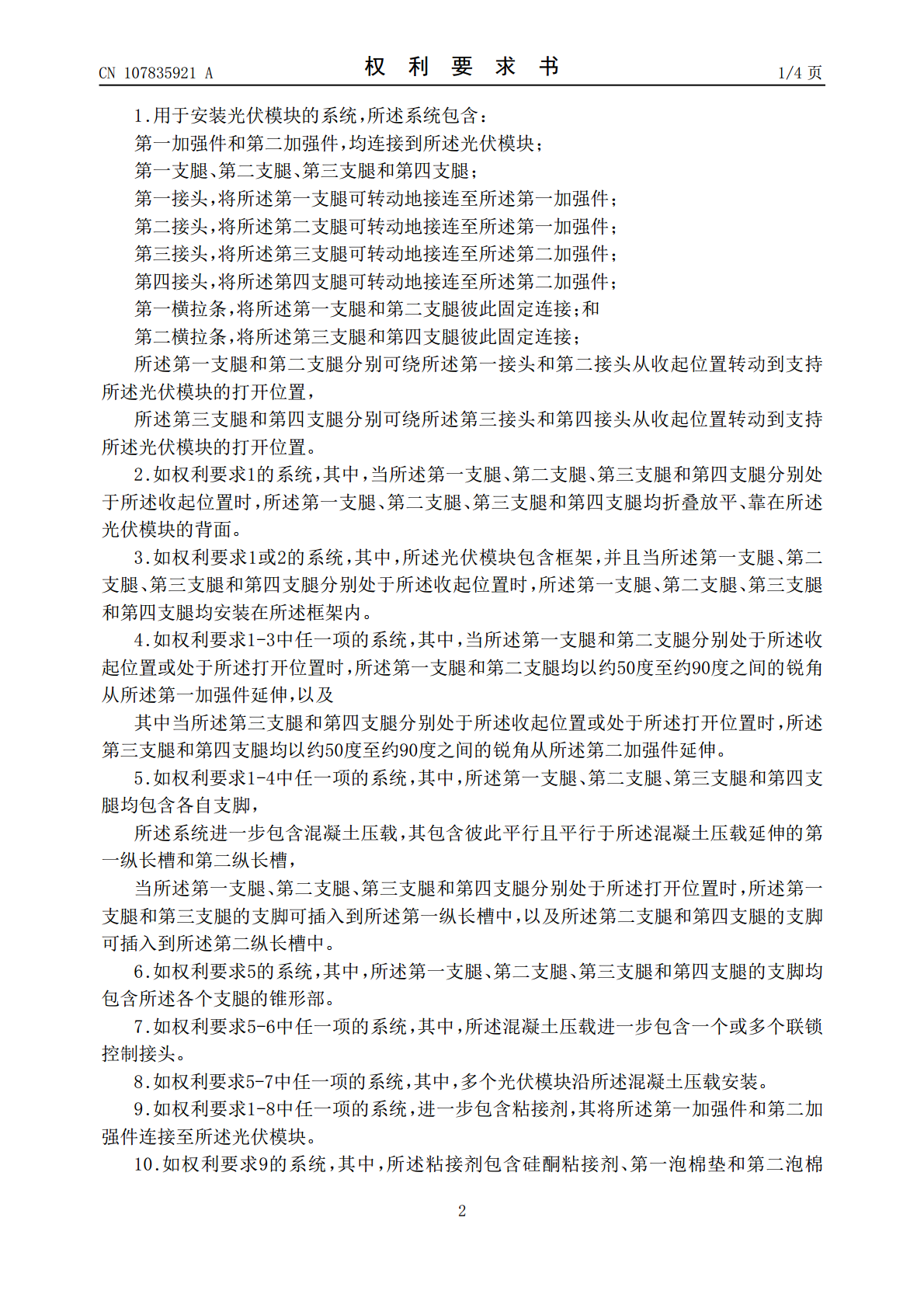

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107835921A(43)申请公布日2018.03.23(21)申请号201680040323.0罗德尼·汉斯·霍兰德(22)申请日2016.05.13格雷厄姆·麦斯威尔保罗·阿德里安尼(30)优先权数据62/163,2792015.05.18US(74)专利代理机构北京安信方达知识产权代理62/238,9252015.10.08US有限公司11262代理人郑霞(85)PCT国际申请进入国家阶段日2018.01.08(51)Int.Cl.F24S30/40(2018.01)(86)PCT国际申请的申请数据PCT/US2016/0324592016.05.13(87)PCT国际申请的公布数据WO2016/187040EN2016.11.24(71)申请人阿利昂能源公司地址美国加利福尼亚州(72)发明人亚当·弗伦奇肖恩·贝利托马斯·戈林特里斯坦·弗伦奇权利要求书4页说明书15页附图26页(54)发明名称用于安装光伏模块的系统和方法(57)摘要系统能够包括均连接至光伏模块的第一和第二加强件以及第一、第二、第三和第四支腿。第一和第二接头将该第一和第二支腿可转动地连接至第一加强件；以及第三和第四接头将该第三和第四支腿可转动地连接至第二加强件。第一横拉条将第一和第二支腿彼此固定连接；以及第二横拉条将第三和第四支腿彼此固定连接。该第一和第二支腿可围绕该第一和第二接头从收起位置转动到支持该光伏模块的打开位置，以及和该第三和第四支腿可围绕该第三和第四接头从收起位置转动到支持该光伏模块的打开位置。该接头中的至少一个能够包括连接至该各个加强件和支腿的电导体。CN107835921ACN107835921A权利要求书1/4页1.用于安装光伏模块的系统，所述系统包含：第一加强件和第二加强件，均连接到所述光伏模块；第一支腿、第二支腿、第三支腿和第四支腿；第一接头，将所述第一支腿可转动地接连至所述第一加强件；第二接头，将所述第二支腿可转动地接连至所述第一加强件；第三接头，将所述第三支腿可转动地接连至所述第二加强件；第四接头，将所述第四支腿可转动地接连至所述第二加强件；第一横拉条，将所述第一支腿和第二支腿彼此固定连接；和第二横拉条，将所述第三支腿和第四支腿彼此固定连接；所述第一支腿和第二支腿分别可绕所述第一接头和第二接头从收起位置转动到支持所述光伏模块的打开位置，所述第三支腿和第四支腿分别可绕所述第三接头和第四接头从收起位置转动到支持所述光伏模块的打开位置。2.如权利要求1的系统，其中，当所述第一支腿、第二支腿、第三支腿和第四支腿分别处于所述收起位置时，所述第一支腿、第二支腿、第三支腿和第四支腿均折叠放平、靠在所述光伏模块的背面。3.如权利要求1或2的系统，其中，所述光伏模块包含框架，并且当所述第一支腿、第二支腿、第三支腿和第四支腿分别处于所述收起位置时，所述第一支腿、第二支腿、第三支腿和第四支腿均安装在所述框架内。4.如权利要求1-3中任一项的系统，其中，当所述第一支腿和第二支腿分别处于所述收起位置或处于所述打开位置时，所述第一支腿和第二支腿均以约50度至约90度之间的锐角从所述第一加强件延伸，以及其中当所述第三支腿和第四支腿分别处于所述收起位置或处于所述打开位置时，所述第三支腿和第四支腿均以约50度至约90度之间的锐角从所述第二加强件延伸。5.如权利要求1-4中任一项的系统，其中，所述第一支腿、第二支腿、第三支腿和第四支腿均包含各自支脚，所述系统进一步包含混凝土压载，其包含彼此平行且平行于所述混凝土压载延伸的第一纵长槽和第二纵长槽，当所述第一支腿、第二支腿、第三支腿和第四支腿分别处于所述打开位置时，所述第一支腿和第三支腿的支脚可插入到所述第一纵长槽中，以及所述第二支腿和第四支腿的支脚可插入到所述第二纵长槽中。6.如权利要求5的系统，其中，所述第一支腿、第二支腿、第三支腿和第四支腿的支脚均包含所述各个支腿的锥形部。7.如权利要求5-6中任一项的系统，其中，所述混凝土压载进一步包含一个或多个联锁控制接头。8.如权利要求5-7中任一项的系统，其中，多个光伏模块沿所述混凝土压载安装。9.如权利要求1-8中任一项的系统，进一步包含粘接剂，其将所述第一加强件和第二加强件连接至所述光伏模块。10.如权利要求9的系统，其中，所述粘接剂包含硅酮粘接剂、第一泡棉垫和第二泡棉2CN107835921A权利要求书2/4页垫，所述第一泡棉垫提供所述第一加强件和所述光伏模块之间的第一空间，所述第二泡棉垫提供所述第二加强件和所述光伏模块之间的第二空间，所述硅酮粘接剂设置在所述第一空间和所述第二空间内。11.如权利要求1-10中任一项的系统，其中，所述第一接头、第二接头、第三接头和第四接头均包括含铰链销，所
