一种圆木表层快速刷漆设备.pdf

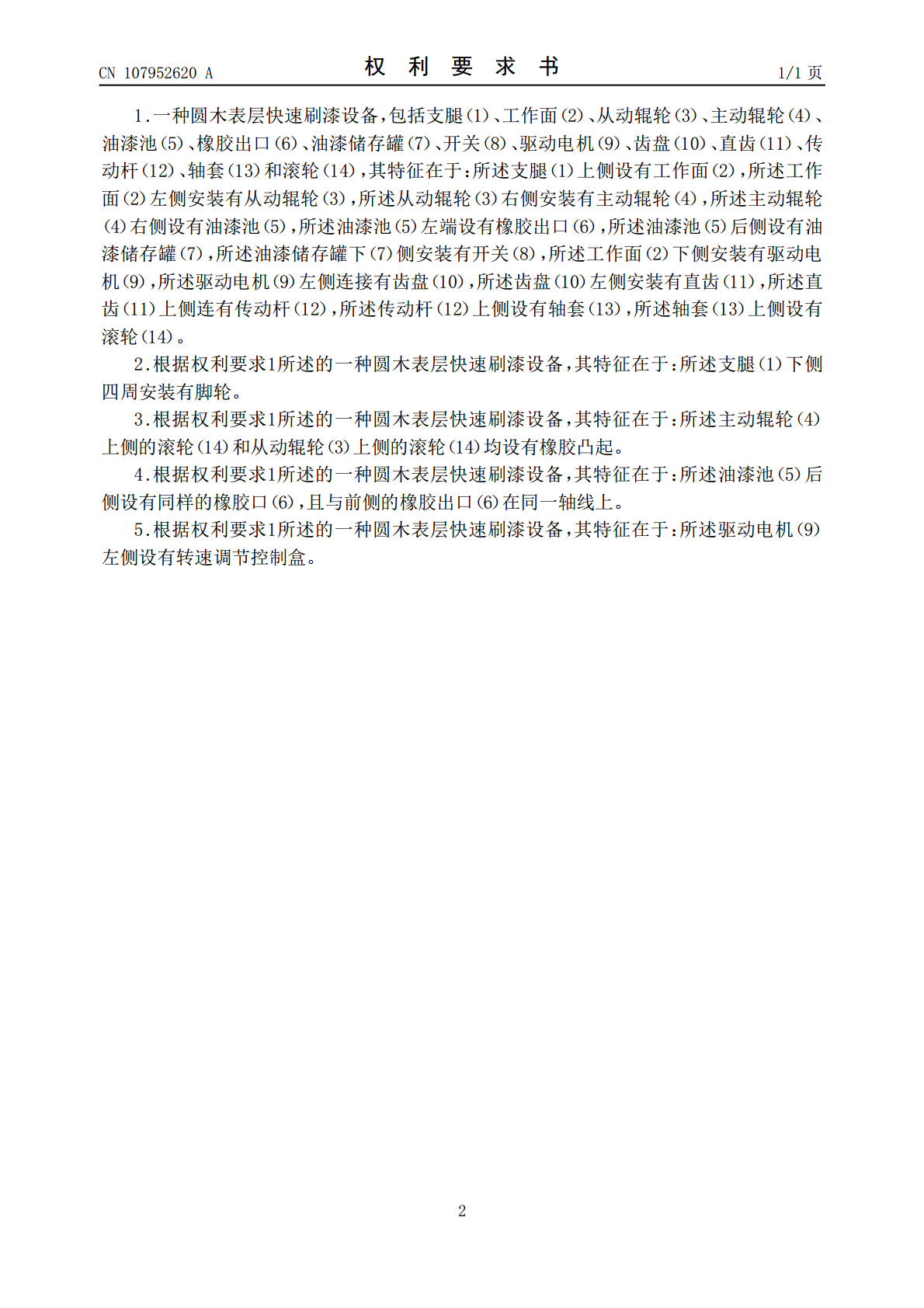

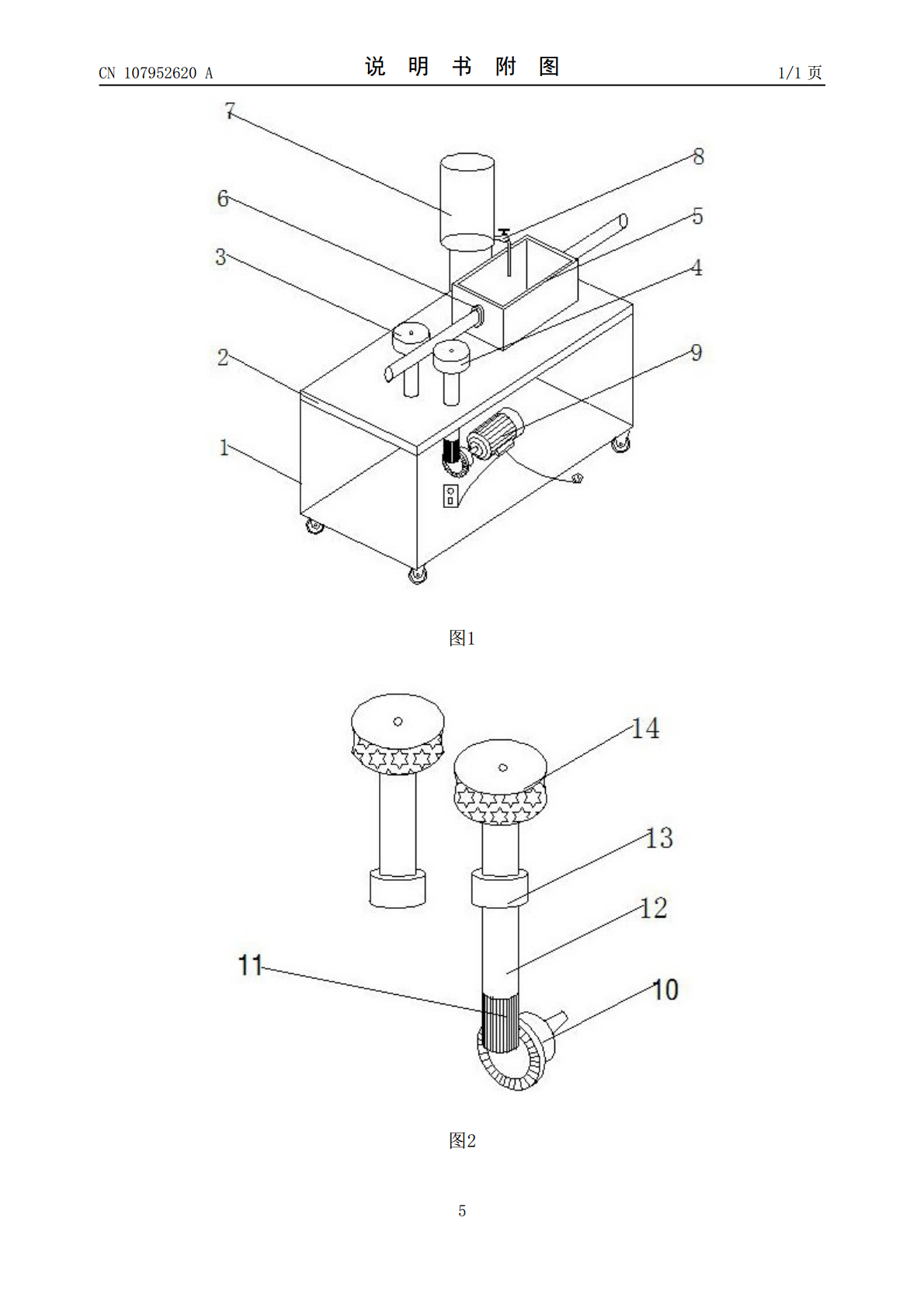

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107952620A(43)申请公布日2018.04.24(21)申请号201711272057.7(22)申请日2017.12.06(71)申请人潍坊金聖铸造材料有限公司地址261100山东省潍坊市寒亭区渤海路297号(72)发明人刘迎迎(51)Int.Cl.B05C3/10(2006.01)B05C13/02(2006.01)B05C11/11(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种圆木表层快速刷漆设备(57)摘要本发明公开了一种圆木表层快速刷漆设备，包括支腿、工作面、从动辊轮、主动辊轮、油漆池、橡胶出口、油漆储存罐、开关、驱动电机、齿盘、直齿、传动杆、轴套和滚轮，所述支腿上侧设有工作面，所述工作面左侧安装有从动辊轮，所述从动辊轮右侧安装有主动辊轮，所述主动辊轮右侧设有油漆池，所述油漆池左端设有橡胶出口，所述油漆池后侧设有油漆储存罐，所述油漆储存罐下侧安装有开关，所述工作面下侧安装有驱动电机，所述驱动电机左侧连接有齿盘，所述齿盘左侧安装有直齿。该圆木表层快速刷漆设备可以直接通过滚轮将圆木推入油漆池，从而达到迅速刷漆的效果，代替工人刷漆，减轻工人的劳动量。CN107952620ACN107952620A权利要求书1/1页1.一种圆木表层快速刷漆设备，包括支腿（1）、工作面（2）、从动辊轮（3）、主动辊轮（4）、油漆池（5）、橡胶出口（6）、油漆储存罐（7）、开关（8）、驱动电机（9）、齿盘（10）、直齿（11）、传动杆（12）、轴套（13）和滚轮（14），其特征在于：所述支腿（1）上侧设有工作面（2），所述工作面（2）左侧安装有从动辊轮（3），所述从动辊轮（3）右侧安装有主动辊轮（4），所述主动辊轮（4）右侧设有油漆池（5），所述油漆池（5）左端设有橡胶出口（6），所述油漆池（5）后侧设有油漆储存罐（7），所述油漆储存罐下（7）侧安装有开关（8），所述工作面（2）下侧安装有驱动电机（9），所述驱动电机（9）左侧连接有齿盘（10），所述齿盘（10）左侧安装有直齿（11），所述直齿（11）上侧连有传动杆（12），所述传动杆（12）上侧设有轴套（13），所述轴套（13）上侧设有滚轮（14）。2.根据权利要求1所述的一种圆木表层快速刷漆设备，其特征在于：所述支腿（1）下侧四周安装有脚轮。3.根据权利要求1所述的一种圆木表层快速刷漆设备，其特征在于：所述主动辊轮（4）上侧的滚轮（14）和从动辊轮（3）上侧的滚轮（14）均设有橡胶凸起。4.根据权利要求1所述的一种圆木表层快速刷漆设备，其特征在于：所述油漆池（5）后侧设有同样的橡胶口（6），且与前侧的橡胶出口（6）在同一轴线上。5.根据权利要求1所述的一种圆木表层快速刷漆设备，其特征在于：所述驱动电机（9）左侧设有转速调节控制盒。2CN107952620A说明书1/2页一种圆木表层快速刷漆设备技术领域[0001]本发明涉及一种圆木表层刷漆技术领域，具体为一种圆木表层快速刷漆设备。背景技术[0002]圆木表层刷漆是木材加工过程中在圆木表面刷上一层油漆，以防止表面被外界环境损坏，如雨水侵蚀等，是木料加工结束后的一种重要程序，现阶段的原木刷漆大都是人工处理，工人师傅手持毛刷蘸取油料在木料上刷漆，极少数的大型工厂引进自动化的机器手臂进行刷漆，虽然效率高，但是设备费用极高，常用的圆木表层刷漆对圆木的处理速度过慢，不能及时处理圆木两端的部分，导致整线产能不高，影响刷漆质量,并且自动化程度较低，需要大量的人力物力作为支持，加大了圆木表层刷漆的成本。发明内容[0003]本发明的目的在于提供一种圆木表层快速刷漆设备，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明提供如下技术方案一种圆木表层快速刷漆设备，包括支腿、工作面、从动辊轮、主动辊轮、油漆池、橡胶出口、油漆储存罐、开关、驱动电机、齿盘、直齿、传动杆、轴套和滚轮，所述支腿上侧设有工作面，所述工作面左侧安装有从动辊轮，所述从动辊轮右侧安装有主动辊轮，所述主动辊轮右侧设有油漆池，所述油漆池左端设有橡胶出口，所述油漆池后侧设有油漆储存罐，所述油漆储存罐下侧安装有开关，所述工作面下侧安装有驱动电机，所述驱动电机左侧连接有齿盘，所述齿盘左侧安装有直齿，所述直齿上侧连有传动杆，所述传动杆上侧设有轴套，所述轴套上侧设有滚轮。[0005]优选的，所述支腿下侧四周安装有脚轮。[0006]优选的，所述主动辊轮上侧的滚轮和从动辊轮上侧的滚轮均设有橡胶凸起。[0007]优选的，所述油漆池后侧设有同样的橡胶口，且与前侧的橡胶出口在同一轴线上。[0008]优选的，所述驱动电机左侧设有转速调节控制盒。[0009]与现有技术相比，本发明的有益效果是：该圆木表
