一种间歇进风的建筑用除尘设备.pdf

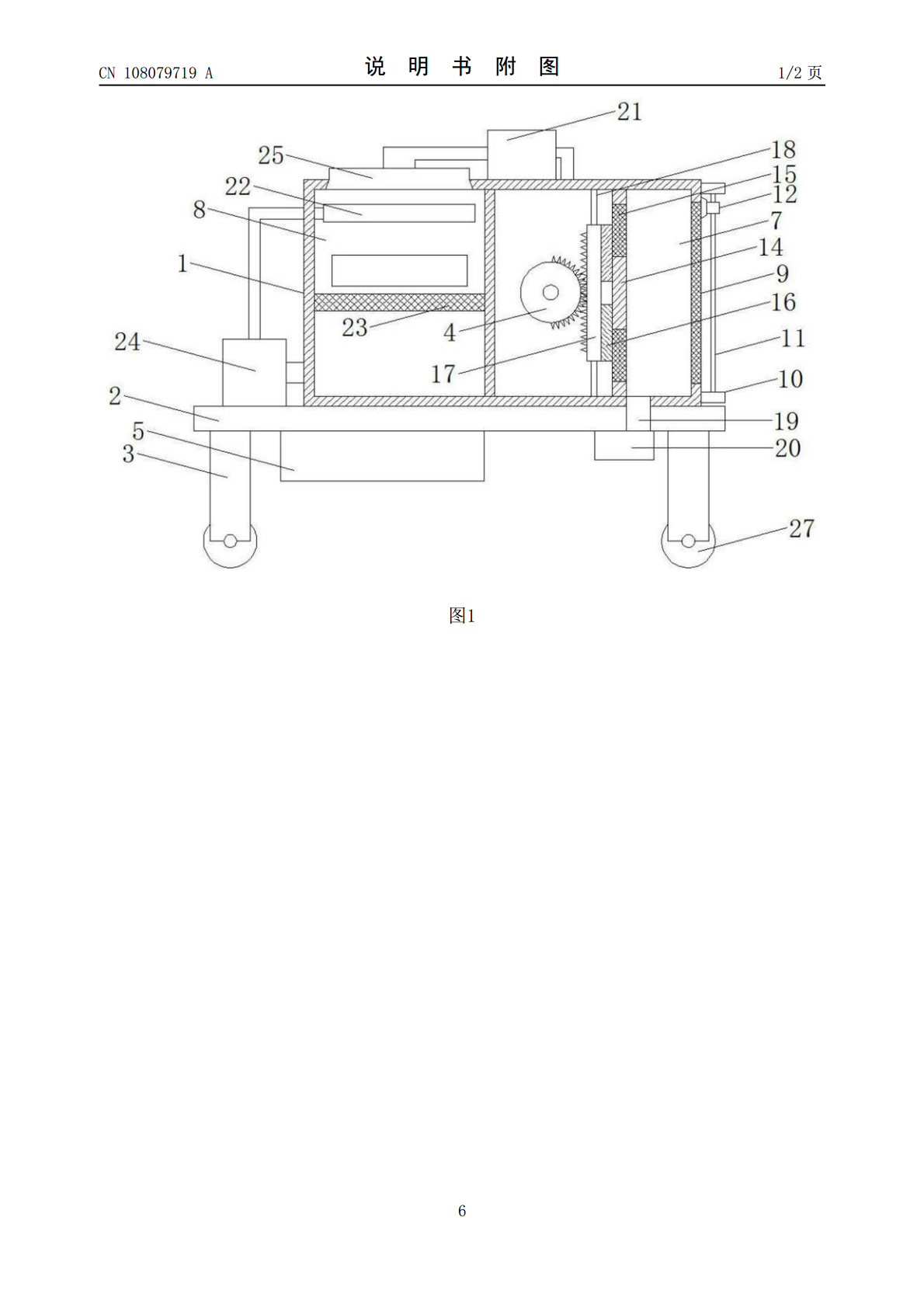

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108079719A(43)申请公布日2018.05.29(21)申请号201711385601.9(22)申请日2017.12.20(71)申请人张子和地址232000安徽省淮南市寿县烟店村吴郢组(72)发明人张子和(74)专利代理机构合肥市科融知识产权代理事务所(普通合伙)34126代理人陈思聪(51)Int.Cl.B01D50/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种间歇进风的建筑用除尘设备(57)摘要本发明公开了一种间歇进风的建筑用除尘设备，包括箱体、底座、支腿和控制箱；箱体内的中部固定有与竖直的隔板，隔板将箱体内分隔为右侧的干式过滤腔和左侧的湿式过滤腔；挡板内嵌入有滤板，在挡板的左侧设置有一竖直的齿条板，齿条板的右侧上固定有密封块，齿条板的左侧啮合连接有半齿轮；在所述湿式过滤腔内的上部安装有用于将水分散的布水器，在湿式过滤腔的中部固定有水平的用于过滤水中灰尘的滤网。本发明通过转动的半齿轮驱动齿条板上下移动，使密封块间断遮挡滤板，使滤板上间断有风吹过，便于其上的灰尘及时脱落排出，避免堵塞网孔，保证空气的流通性，再通过湿式进行除尘，提高了设备的除尘效果。CN108079719ACN108079719A权利要求书1/1页1.一种间歇进风的建筑用除尘设备，包括箱体（1）、底座（2）、支腿（3）和控制箱（5）；所述支腿（3）固定在底座（2）的下侧四角上，支腿（3）的下端安装有滚轮（27），其特征在于：箱体（1）固定在底座（2）上，箱体（1）内的中部固定有与竖直的隔板（6），隔板（6）将箱体（1）内分隔为右侧的干式过滤腔（7）和左侧的湿式过滤腔（8）；所述干式过滤腔（7）固定有竖直的挡板（14），挡板（14）内嵌入有上下分布的两块相同的滤板（15），在挡板（14）的左侧设置有一竖直的齿条板（17），齿条板（17）内滑动穿设有竖直的滑杆（18），滑杆（18）固定在箱体（1）内，齿条板（17）的右侧上固定有上下分布的两块相同的密封块（16），齿条板（17）的左侧啮合连接有半齿轮（4），与齿条板（17）啮合时驱动齿条板（17）向上；在所述挡板（14）的右侧对应的箱体（1）底部连通有排灰管（19），排灰管（19）的下端连通有固定在箱体（1）上的收集箱（20）；所述挡板（14）的左侧连通有风机（21），风机（21）的另外一端连通有固定在湿式过滤腔（8）顶部的风罩（25），在所述湿式过滤腔（8）内的上部安装有用于将水分散的布水器（22），布水器（22）通过水管连通有循环泵（24），循环泵（24）与湿式过滤腔（8）的底部连通，使湿式过滤腔（8）内的水循环流动；在湿式过滤腔（8）的中部固定有水平的用于过滤水中灰尘的滤网（23）。2.根据权利要求1所述的一种间歇进风的建筑用除尘设备，其特征在于：所述齿条板（17）包括板体以及位于板体左侧的齿条。3.根据权利要求1所述的一种间歇进风的建筑用除尘设备，其特征在于：所述密封块（16）的材质为橡胶，右侧与滤板（15）接触，且密封块（16）的面积大于滤板（15）的面积，通过密封块（16）遮挡滤板（15）。4.根据权利要求1或3所述的一种间歇进风的建筑用除尘设备，其特征在于：两个密封块（16）之间的距离小于两个滤板（15）之间的距离。5.根据权利要求1所述的一种间歇进风的建筑用除尘设备，其特征在于：所述干式过滤腔（7）的右侧壁上开设用于吸入外界空气的吸尘口，吸尘口内固定有安全保护的防护网（9）。6.根据权利要求5所述的一种间歇进风的建筑用除尘设备，其特征在于：在防护网（9）的外侧设置有一清灰机构。7.根据权利要求6所述的一种间歇进风的建筑用除尘设备，其特征在于：所述清灰机构包括有固定块（10）、导向杆（11）、滑块（12）、刷板（13），刷板（13）位于防护网（9）的外侧，且其上的刷毛与防护网（9）接触，刷板（13）的两端固定滑块（12），两端上的滑块（12）内滑动穿设竖直的导向杆（11），导向杆（11）的上下两端上均通过固定块（10）固定在箱体（1）上。8.根据权利要求1所述的一种间歇进风的建筑用除尘设备，其特征在于：所述滤网（23）的上方设有清理口，下方设置有将过滤后空气送出的出气口。2CN108079719A说明书1/3页一种间歇进风的建筑用除尘设备技术领域[0001]本发明涉及一种建筑施工设备，具体是一种间歇进风的建筑用除尘设备。背景技术[0002]建筑施工场所经常是粉尘飘散，即使是带上口罩，也很容易吸入施工员的口鼻，不仅对施工员的身体造成损伤，粉尘也会降低可见度，导致施工进度变缓，传统的除尘装置仅仅通过将空气吸入，利用过滤网进行除尘，不仅除尘效率不高，使用不久过滤网就会被堵塞，不利于设备的
