用于将安装部件固定在承载部件上的设备.pdf

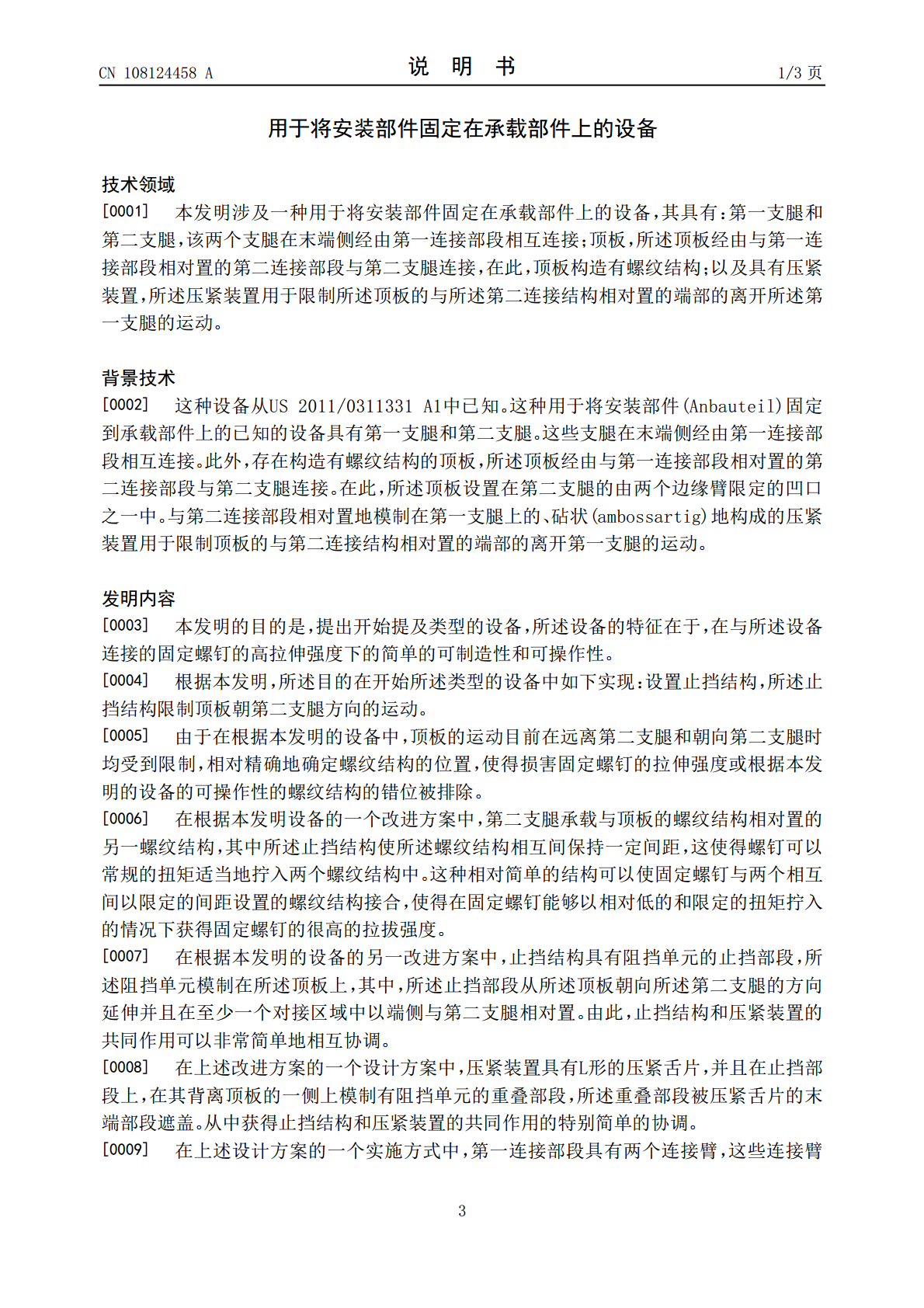

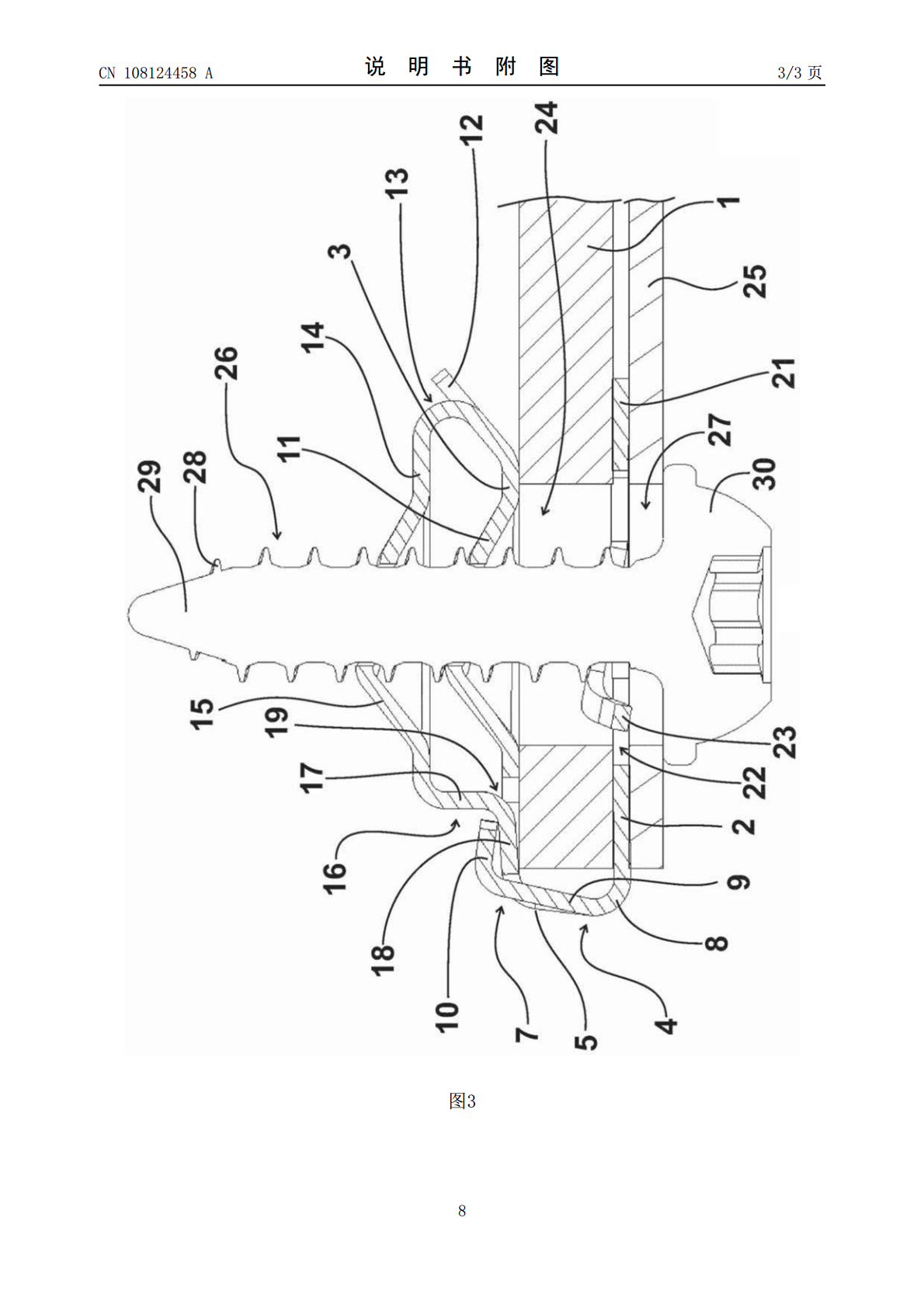

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108124458A(43)申请公布日2018.06.05(21)申请号201680031373.2(74)专利代理机构北京市磐华律师事务所(22)申请日2016.05.1911336代理人董巍时永红(30)优先权数据102015108620.42015.06.01DE(51)Int.Cl.F16B5/06(2006.01)(85)PCT国际申请进入国家阶段日F16B37/02(2006.01)2017.11.29(86)PCT国际申请的申请数据PCT/EP2016/0612662016.05.19(87)PCT国际申请的公布数据WO2016/193013DE2016.12.08(71)申请人A·雷蒙德公司地址法国格勒诺布尔(72)发明人斯文·宾科特权利要求书1页说明书3页附图3页(54)发明名称用于将安装部件固定在承载部件上的设备(57)摘要一种用于将安装部件固定在承载部件(1)上的设备，其具有两个彼此相对置的支腿(2、3)和位于外侧的顶板(14)，所述支腿和顶板相互间分别以一定间距设置。顶板(14)和与顶板(14)相邻的支腿(3)具有螺纹结构(11、15)，所述螺纹结构通过具有止挡部段(17)以及重叠部段(18)的阻挡单元(16)与压紧装置(7)共同作用并且借助所述压紧装置将承载螺纹结构(11)的支腿(3)为了构成内螺纹而相互间以固定的间距设置。由此可以在设备的简单的可制造性和可操作性的情况下将固定螺钉可靠地以相对小的扭矩同时以高的拉伸强度旋入。CN108124458ACN108124458A权利要求书1/1页1.一种用于将安装部件(25)固定在承载部件(1)上的设备，其具有：第一支腿(2)以及第二支腿(3)，其中所述第一支腿(2)和第二支腿(3)在末端侧经由第一连接部段(4)相互连接；顶板(14)，所述顶板经由与所述第一连接部段(4)相对置的第二连接部段(13)与所述第二支腿(3)连接，其中，所述顶板(14)构造有螺纹结构(15)；以及具有压紧装置(7)，所述压紧装置用于限制所述顶板(14)的与所述第二连接结构(13)相对置的端部离开所述第一支腿(3)的运动，其特征在于，具有止挡结构(17)，所述止挡结构限制所述顶板(14)在所述第二支腿(3)上的运动。2.根据权利要求1所述的设备，其特征在于，所述第二支腿(3)承载与所述顶板(14)的螺纹结构(15)相对置的另一螺纹结构(11)，并且所述止挡结构(17)使这些螺纹结构(11、15)相互间保持一定间距，这允许固定螺钉(26)以常规的扭矩适当地拧入两个螺纹结构(11、15)中。3.根据权利要求1或权利要求2的设备，其特征在于，所述止挡结构具有阻挡单元(16)的止挡部段(17)，所述阻挡单元模制在所述顶板(14)上，其中，所述止挡部段(17)从所述顶板(14)朝向所述第二支腿(3)的方向延伸，并且在至少一个对接区域(19、20)中以端侧与所述第二支腿(3)相对置。4.根据权利要求3的设备，其特征在于，所述压紧装置具有L形的压紧舌片(7)，并且在所述止挡部段(17)上，在其背离所述顶板(14)的一侧上模制有所述阻挡单元(16)的重叠部段(18)，所述重叠部段被所述压紧舌片(7)的末端部段(10)遮盖。5.根据权利要求4的设备，其特征在于，所述第一连接部段(4)具有两个连接臂(5、6)，这些连接臂以一定间距彼此间隔开地设置，并且在这两个连接臂之间设有压紧舌片(7)。6.根据权利要求1至5之一所述的设备，其特征在于，所述第二连接部段(13)构成在离开所述第一支腿(2)指向地安置的调节舌片(2)上，所述调节舌片与所述第一连接部段(4)相对置地模制在所述第二支腿(3)上。2CN108124458A说明书1/3页用于将安装部件固定在承载部件上的设备技术领域[0001]本发明涉及一种用于将安装部件固定在承载部件上的设备，其具有：第一支腿和第二支腿，该两个支腿在末端侧经由第一连接部段相互连接；顶板，所述顶板经由与第一连接部段相对置的第二连接部段与第二支腿连接，在此，顶板构造有螺纹结构；以及具有压紧装置，所述压紧装置用于限制所述顶板的与所述第二连接结构相对置的端部的离开所述第一支腿的运动。背景技术[0002]这种设备从US2011/0311331A1中已知。这种用于将安装部件(Anbauteil)固定到承载部件上的已知的设备具有第一支腿和第二支腿。这些支腿在末端侧经由第一连接部段相互连接。此外，存在构造有螺纹结构的顶板，所述顶板经由与第一连接部段相对置的第二连接部段与第二支腿连接。在此，所述顶板设置在第二支腿的由两个边缘臂限定的凹口之一中。与第二连接部段相对置地模制在第一支腿上的、砧状(ambossartig)地构成
