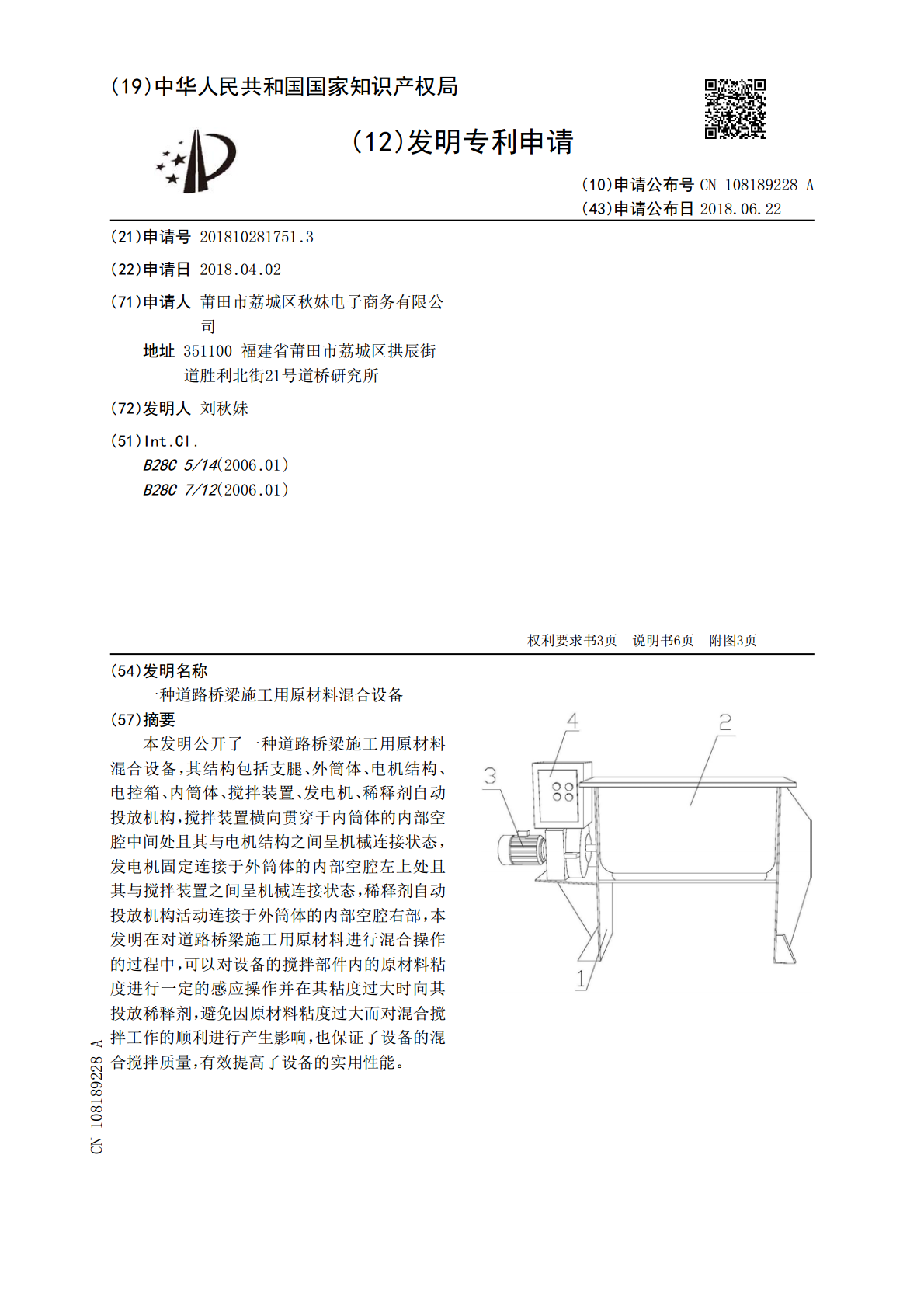

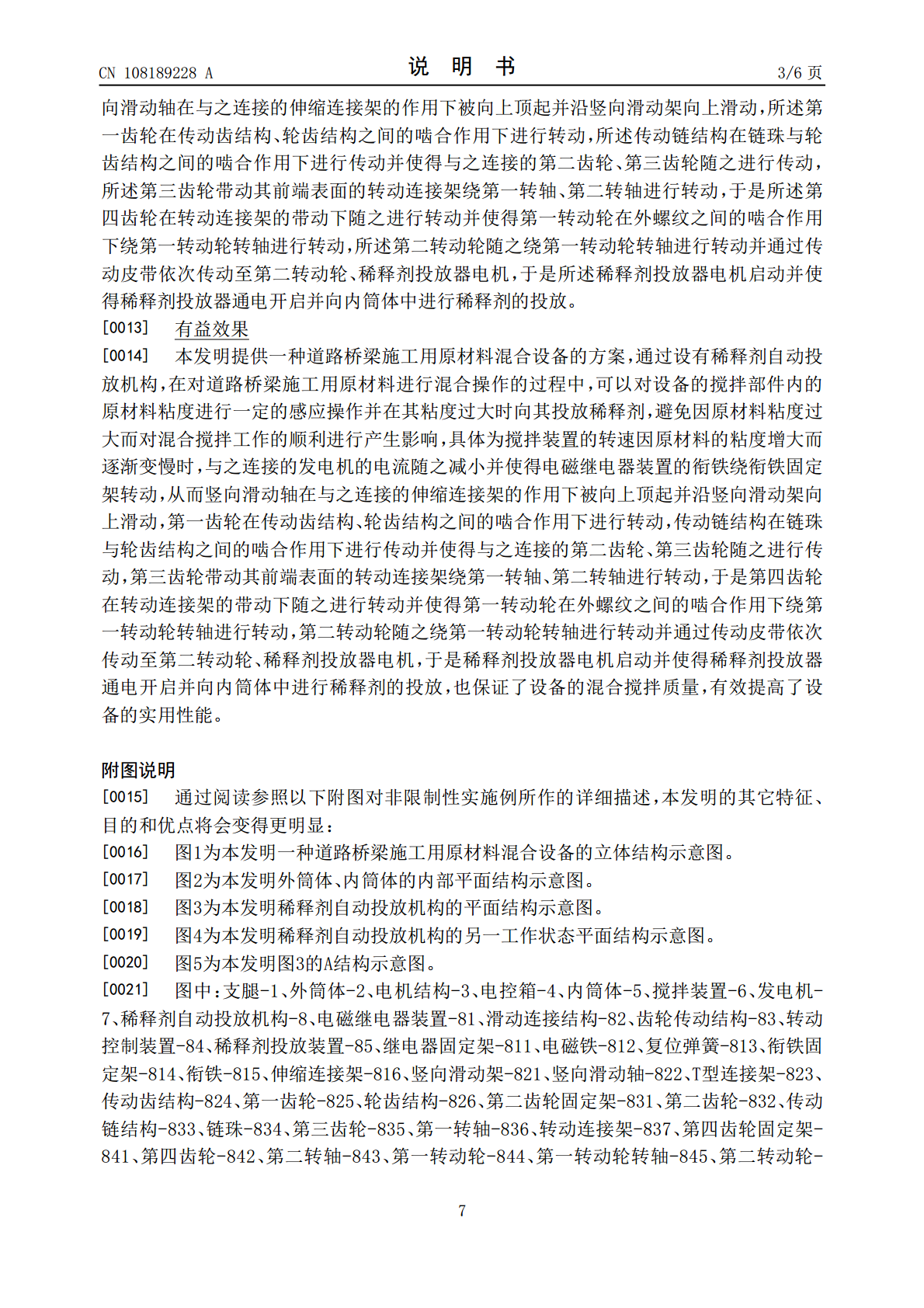

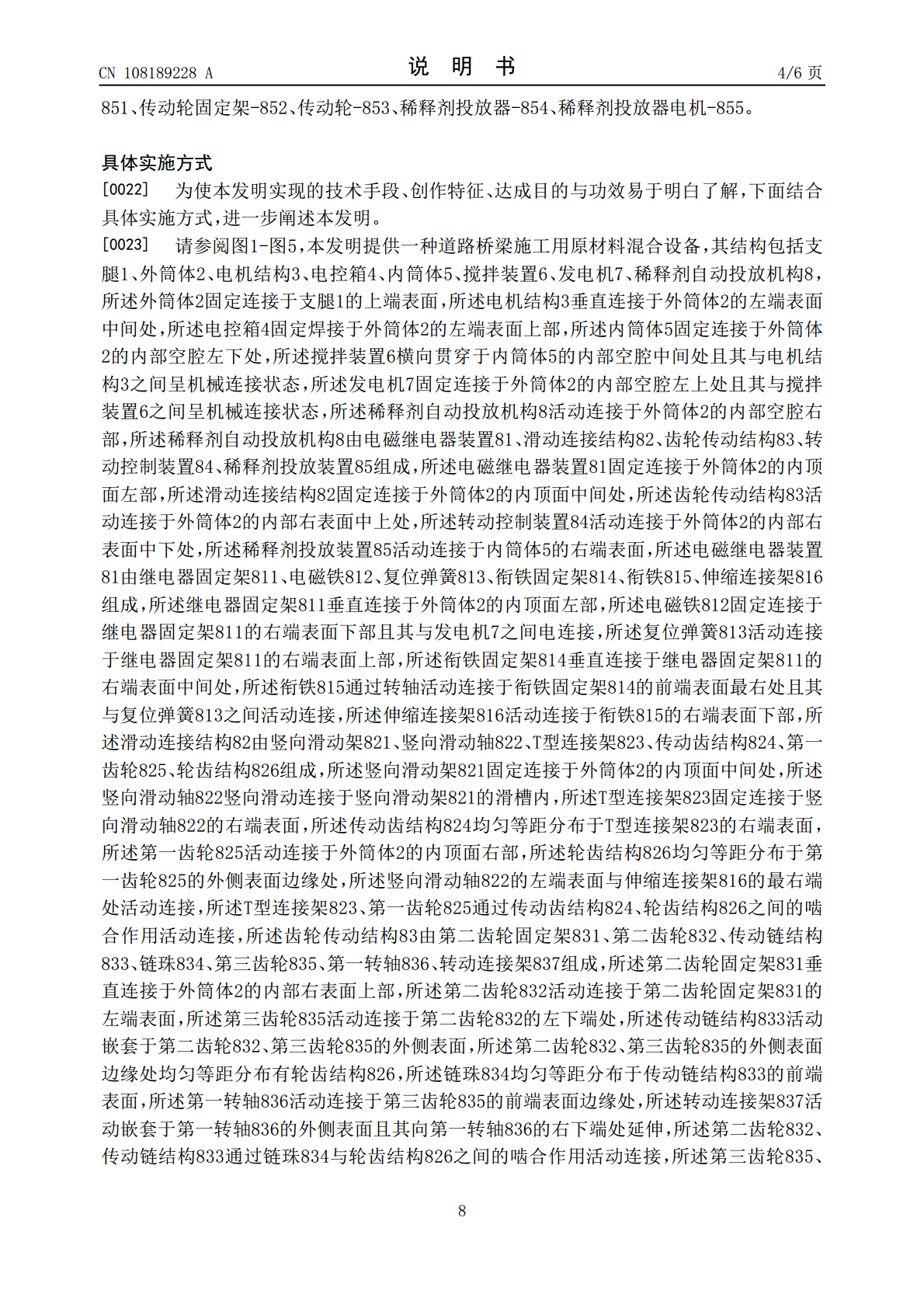

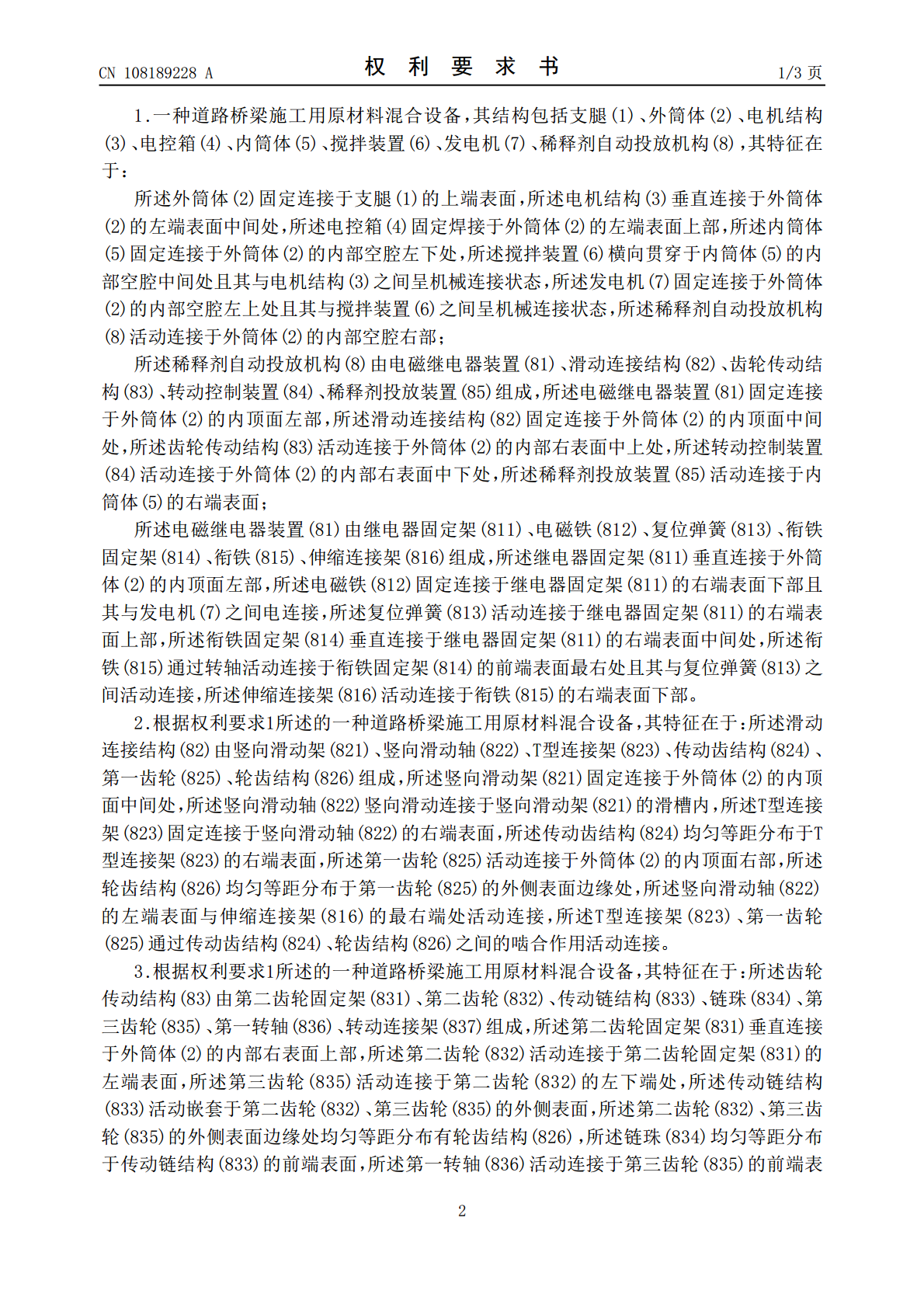

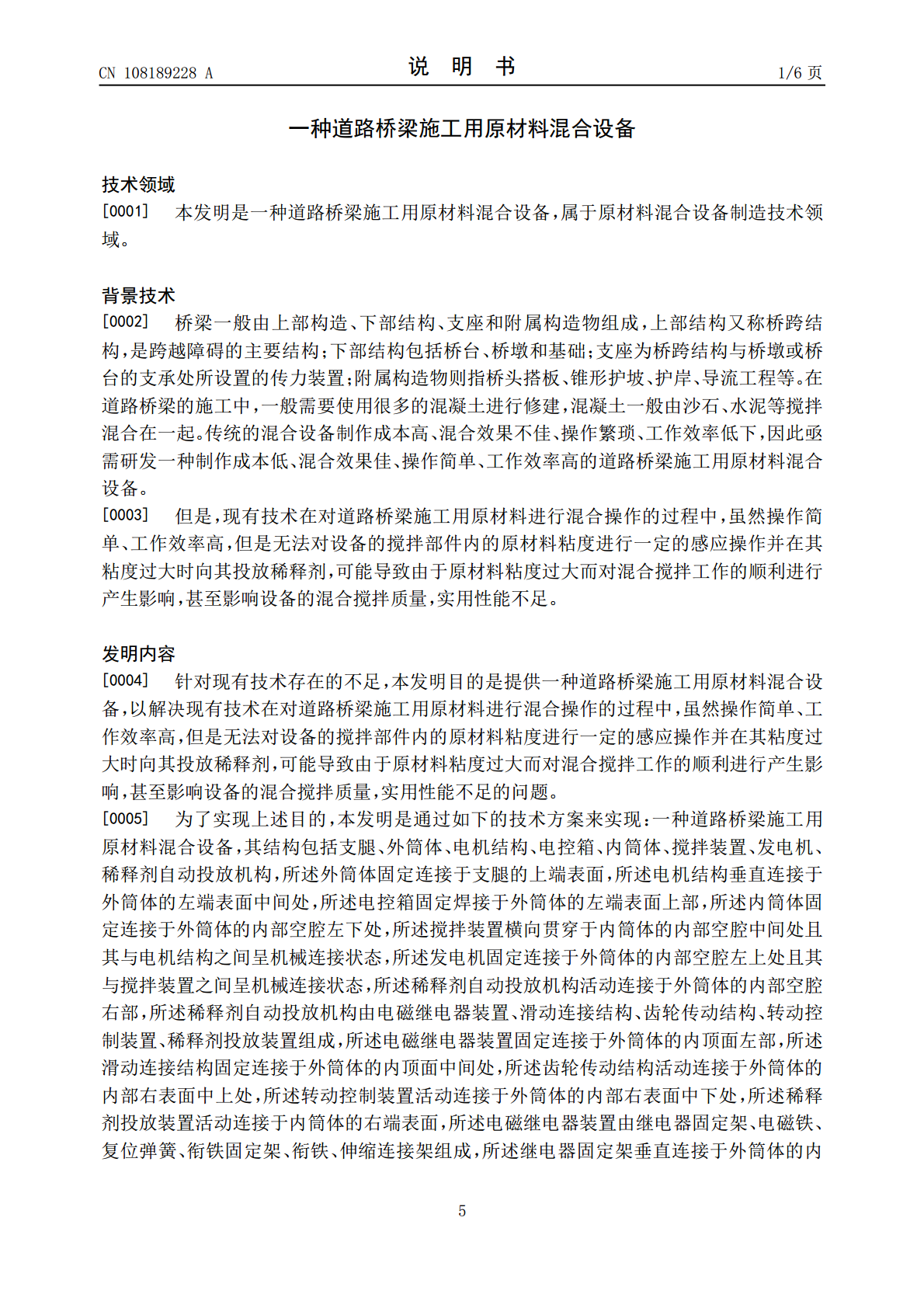

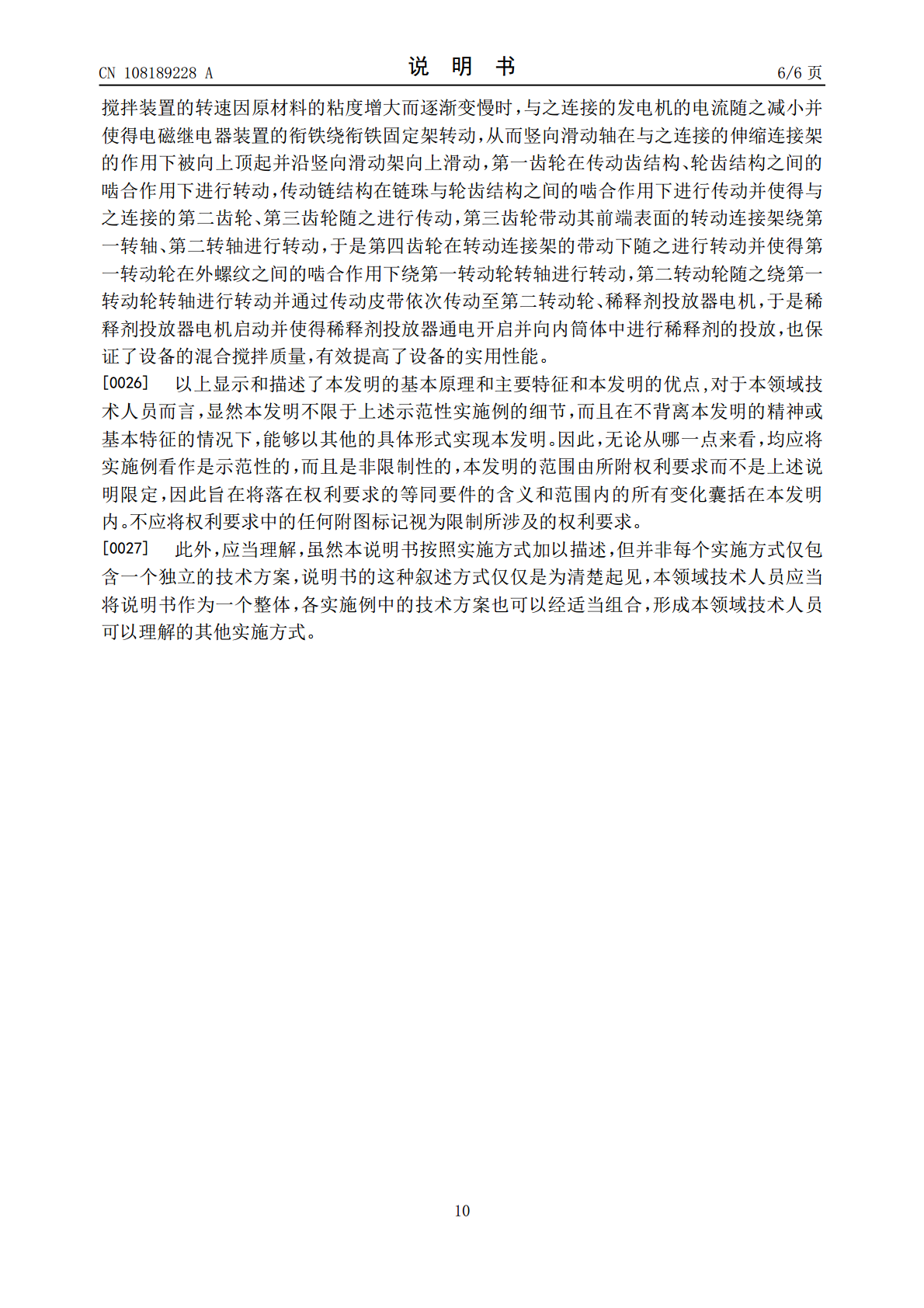

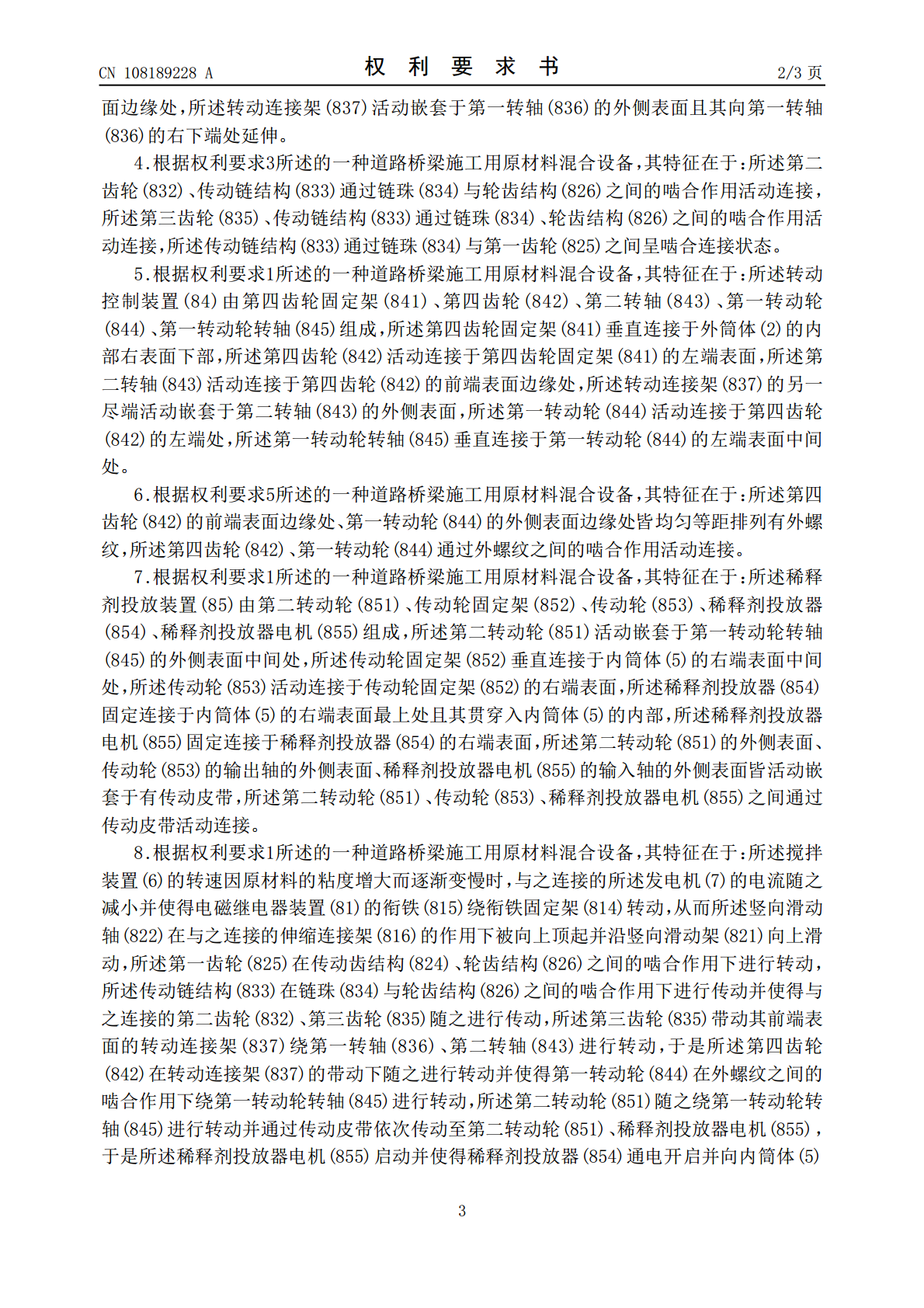

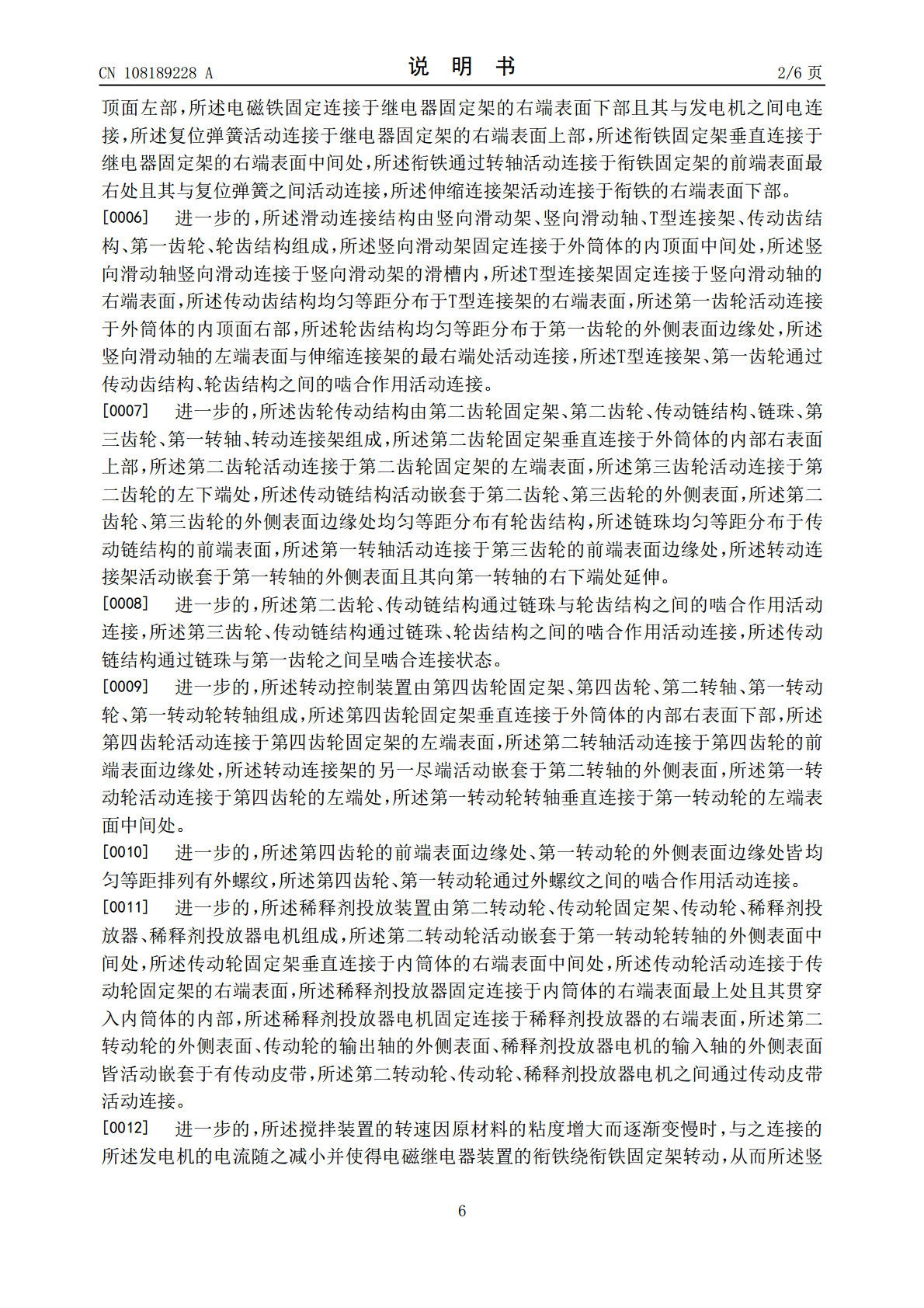

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108189228A(43)申请公布日2018.06.22(21)申请号201810281751.3(22)申请日2018.04.02(71)申请人莆田市荔城区秋妹电子商务有限公司地址351100福建省莆田市荔城区拱辰街道胜利北街21号道桥研究所(72)发明人刘秋妹(51)Int.Cl.B28C5/14(2006.01)B28C7/12(2006.01)权利要求书3页说明书6页附图3页(54)发明名称一种道路桥梁施工用原材料混合设备(57)摘要本发明公开了一种道路桥梁施工用原材料混合设备，其结构包括支腿、外筒体、电机结构、电控箱、内筒体、搅拌装置、发电机、稀释剂自动投放机构，搅拌装置横向贯穿于内筒体的内部空腔中间处且其与电机结构之间呈机械连接状态，发电机固定连接于外筒体的内部空腔左上处且其与搅拌装置之间呈机械连接状态，稀释剂自动投放机构活动连接于外筒体的内部空腔右部，本发明在对道路桥梁施工用原材料进行混合操作的过程中，可以对设备的搅拌部件内的原材料粘度进行一定的感应操作并在其粘度过大时向其投放稀释剂，避免因原材料粘度过大而对混合搅拌工作的顺利进行产生影响，也保证了设备的混合搅拌质量，有效提高了设备的实用性能。CN108189228ACN108189228A权利要求书1/3页1.一种道路桥梁施工用原材料混合设备，其结构包括支腿(1)、外筒体(2)、电机结构(3)、电控箱(4)、内筒体(5)、搅拌装置(6)、发电机(7)、稀释剂自动投放机构(8)，其特征在于：所述外筒体(2)固定连接于支腿(1)的上端表面，所述电机结构(3)垂直连接于外筒体(2)的左端表面中间处，所述电控箱(4)固定焊接于外筒体(2)的左端表面上部，所述内筒体(5)固定连接于外筒体(2)的内部空腔左下处，所述搅拌装置(6)横向贯穿于内筒体(5)的内部空腔中间处且其与电机结构(3)之间呈机械连接状态，所述发电机(7)固定连接于外筒体(2)的内部空腔左上处且其与搅拌装置(6)之间呈机械连接状态，所述稀释剂自动投放机构(8)活动连接于外筒体(2)的内部空腔右部；所述稀释剂自动投放机构(8)由电磁继电器装置(81)、滑动连接结构(82)、齿轮传动结构(83)、转动控制装置(84)、稀释剂投放装置(85)组成，所述电磁继电器装置(81)固定连接于外筒体(2)的内顶面左部，所述滑动连接结构(82)固定连接于外筒体(2)的内顶面中间处，所述齿轮传动结构(83)活动连接于外筒体(2)的内部右表面中上处，所述转动控制装置(84)活动连接于外筒体(2)的内部右表面中下处，所述稀释剂投放装置(85)活动连接于内筒体(5)的右端表面；所述电磁继电器装置(81)由继电器固定架(811)、电磁铁(812)、复位弹簧(813)、衔铁固定架(814)、衔铁(815)、伸缩连接架(816)组成，所述继电器固定架(811)垂直连接于外筒体(2)的内顶面左部，所述电磁铁(812)固定连接于继电器固定架(811)的右端表面下部且其与发电机(7)之间电连接，所述复位弹簧(813)活动连接于继电器固定架(811)的右端表面上部，所述衔铁固定架(814)垂直连接于继电器固定架(811)的右端表面中间处，所述衔铁(815)通过转轴活动连接于衔铁固定架(814)的前端表面最右处且其与复位弹簧(813)之间活动连接，所述伸缩连接架(816)活动连接于衔铁(815)的右端表面下部。2.根据权利要求1所述的一种道路桥梁施工用原材料混合设备，其特征在于：所述滑动连接结构(82)由竖向滑动架(821)、竖向滑动轴(822)、T型连接架(823)、传动齿结构(824)、第一齿轮(825)、轮齿结构(826)组成，所述竖向滑动架(821)固定连接于外筒体(2)的内顶面中间处，所述竖向滑动轴(822)竖向滑动连接于竖向滑动架(821)的滑槽内，所述T型连接架(823)固定连接于竖向滑动轴(822)的右端表面，所述传动齿结构(824)均匀等距分布于T型连接架(823)的右端表面，所述第一齿轮(825)活动连接于外筒体(2)的内顶面右部，所述轮齿结构(826)均匀等距分布于第一齿轮(825)的外侧表面边缘处，所述竖向滑动轴(822)的左端表面与伸缩连接架(816)的最右端处活动连接，所述T型连接架(823)、第一齿轮(825)通过传动齿结构(824)、轮齿结构(826)之间的啮合作用活动连接。3.根据权利要求1所述的一种道路桥梁施工用原材料混合设备，其特征在于：所述齿轮传动结构(83)由第二齿轮固定架(831)、第二齿轮(832)、传动链结构(833)、链珠(834)、第三齿轮(835)、第一转轴(836)、转动连接架(837)组成，所述第二齿轮固定架(8
