一种环卫工用道路垃圾清运车.pdf

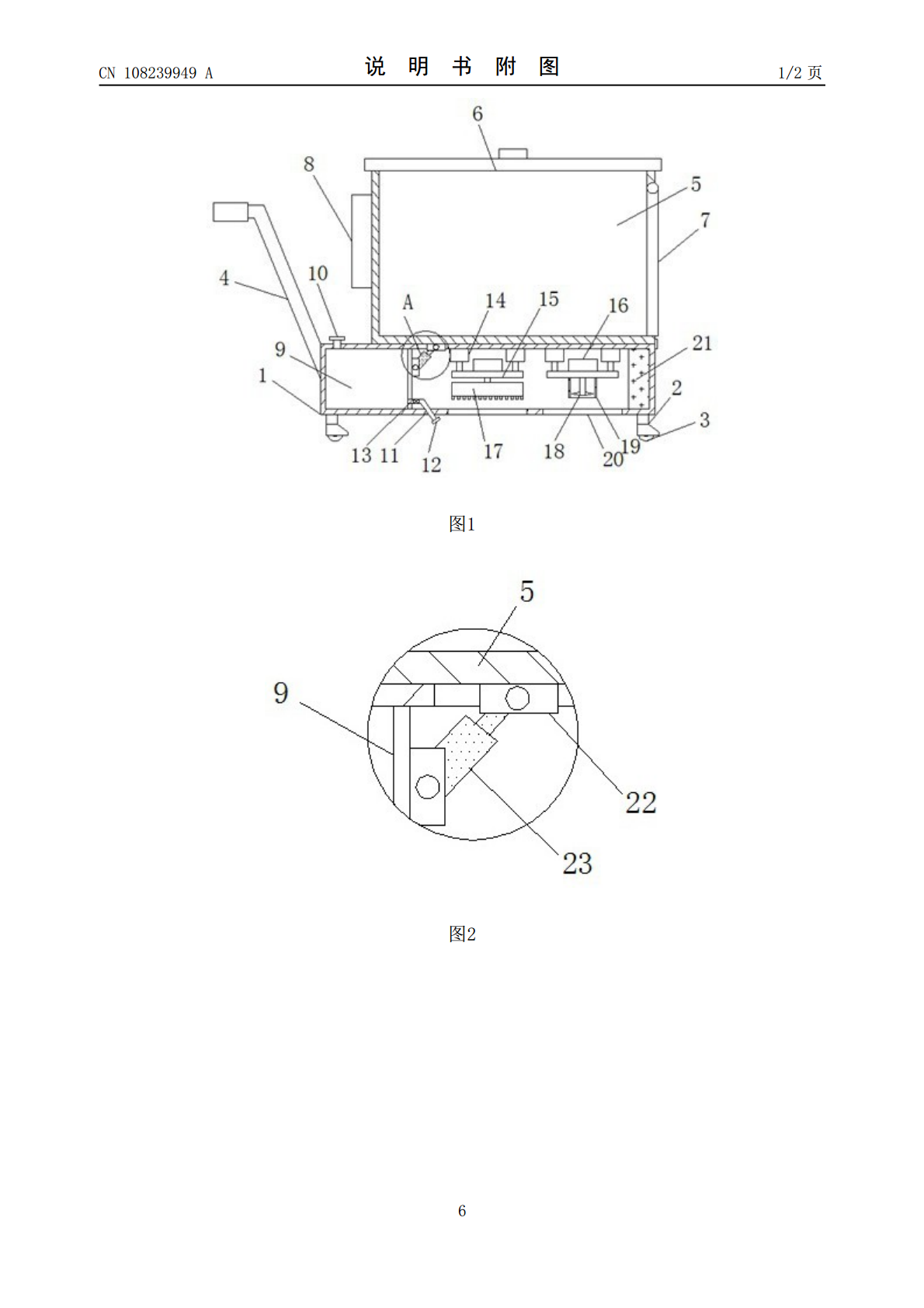

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108239949A(43)申请公布日2018.07.03(21)申请号201711456629.7(22)申请日2017.12.28(71)申请人孝昌县志高智能科技有限公司地址432000湖北省孝感市孝昌县花园镇经济开发区工业园(72)发明人方小英(51)Int.Cl.E01H1/04(2006.01)E01C23/088(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种环卫工用道路垃圾清运车(57)摘要本发明公开了一种环卫工用道路垃圾清运车，包括车体以及设置于车体底部的支腿，所述车体左侧焊接有推杆，所述车体顶部安装有收集箱，所述收集箱右侧通过铰链铰接于车体，所述收集箱左侧安装有电控箱，所述车体内部设有水箱，所述水箱右侧底部通过出水管连接有喷头，所述出水管上安装有电动阀，所述水箱右侧顶部通过连接销连接有液压装置，所述电机的输出轴上分别安装有刷头和粉碎刀具，所述刷头和粉碎刀具底部位于车体侧壁均开设有槽口，所述车体右侧安装有蓄电池组，本发明方便倾倒收集的垃圾，节省了人力，可以将道路上难以清理的杂物粉碎，将路面杂物部分清理干净，减轻了环卫工人的负担，提高了效率。CN108239949ACN108239949A权利要求书1/1页1.一种环卫工用道路垃圾清运车，包括车体（1）以及设置于车体（1）底部的支腿（2），所述支腿（2）底部安装有万向轮（3），其特征在于：所述车体（1）左侧焊接有推杆（4），所述车体（1）顶部安装有收集箱（5），所述收集箱（5）右侧通过铰链铰接于车体（1），所述收集箱（5）顶部设有顶盖（6），所述收集箱（5）右侧铰接有箱门（7），所述收集箱（5）左侧安装有电控箱（8），所述车体（1）内部设有水箱（9），所述水箱（9）顶部设有进水口（10），所述水箱（9）右侧底部通过出水管（11）连接有喷头（12），所述出水管（11）上安装有电动阀（13），所述水箱（9）右侧顶部通过连接销（22）连接有液压装置（23），所述液压装置（23）顶部输出端也通过连接销（22）连接于收集箱（5）左侧顶部，所述液压装置（23）右侧设有四组气缸（14），且相邻两组气缸（14）底部输出端通过支撑板（15）均安装有电机（16），所述电机（16）的输出轴上分别安装有刷头（17）和粉碎刀具（18），所述粉碎刀具（18）外侧套有和支撑板（15）底部相连的卡套（19），所述刷头（17）和粉碎刀具（18）底部位于车体（1）侧壁均开设有槽口（20），所述车体（1）右侧安装有蓄电池组（21）。2.根据权利要求1所述的一种环卫工用道路垃圾清运车，其特征在于：所述推杆（4）左端套接有橡胶套，且所述推杆（4）为铝合金杆。3.根据权利要求1所述的一种环卫工用道路垃圾清运车，其特征在于：所述出水管（11）向右倾斜设置，且倾斜角度在120°-150°之间。4.根据权利要求1所述的一种环卫工用道路垃圾清运车，其特征在于：所述卡套（19）为柱形，所述卡套（19）底部距离粉碎刀具（18）底部的垂直高度不低于1cm。5.根据权利要求1所述的一种环卫工用道路垃圾清运车，其特征在于：所述电控箱（8）上分别设有两组气缸开关（141）、两组电机开关（161）、一组电动阀开关（131）和一组液压装置开关（231），所述气缸开关（141）、电机开关（161）、电动阀开关（131）和液压装置开关（231）均通过导线和蓄电池组（21）电性连接。6.根据权利要求1所述的一种环卫工用道路垃圾清运车，其特征在于：所述刷头（17）底部均匀的覆盖有毛刷，且毛刷为塑料刷。2CN108239949A说明书1/3页一种环卫工用道路垃圾清运车技术领域[0001]本发明涉及环保机械技术领域，具体为一种环卫工用道路垃圾清运车。背景技术[0002]环保机械是指用于控制环境污染、环保活性炭改善环境质量而有生产单位或建筑安装单位制造和建造出来的机械产品、构筑物及系统。也有人认为，环保设备是指治理环境污染的机械加工产品，如除尘器、焊烟净化器、单体水处理设备、噪声控制器等。这种认识是不全面的。环保机械还应包括输送含污染物流体物质的动力设备，如水泵、风机、输送机等；同时还包括保证污染防治设施正常运行的监测控制仪表仪器，如检测仪器、压力表、流量监测装置等。环境治理已经是刻不容缓的事情了，我们应该更注重环保。环保机械应该包括成套设备：如空气净化机，污水处理设备，臭氧发生器，工业制氧机等。可以在工业或者家庭都能对环境进行治理的设备。[0003]环卫工用道路垃圾清运车作为环卫工人的重要工具，传统的环卫垃圾车在收集完垃圾后倾倒时比较麻烦，人工操作倾倒，费时费力，道路上经常会有一些比较难以清理的垃圾，依靠传统的人工手段难以将垃圾清理干净，现有的
