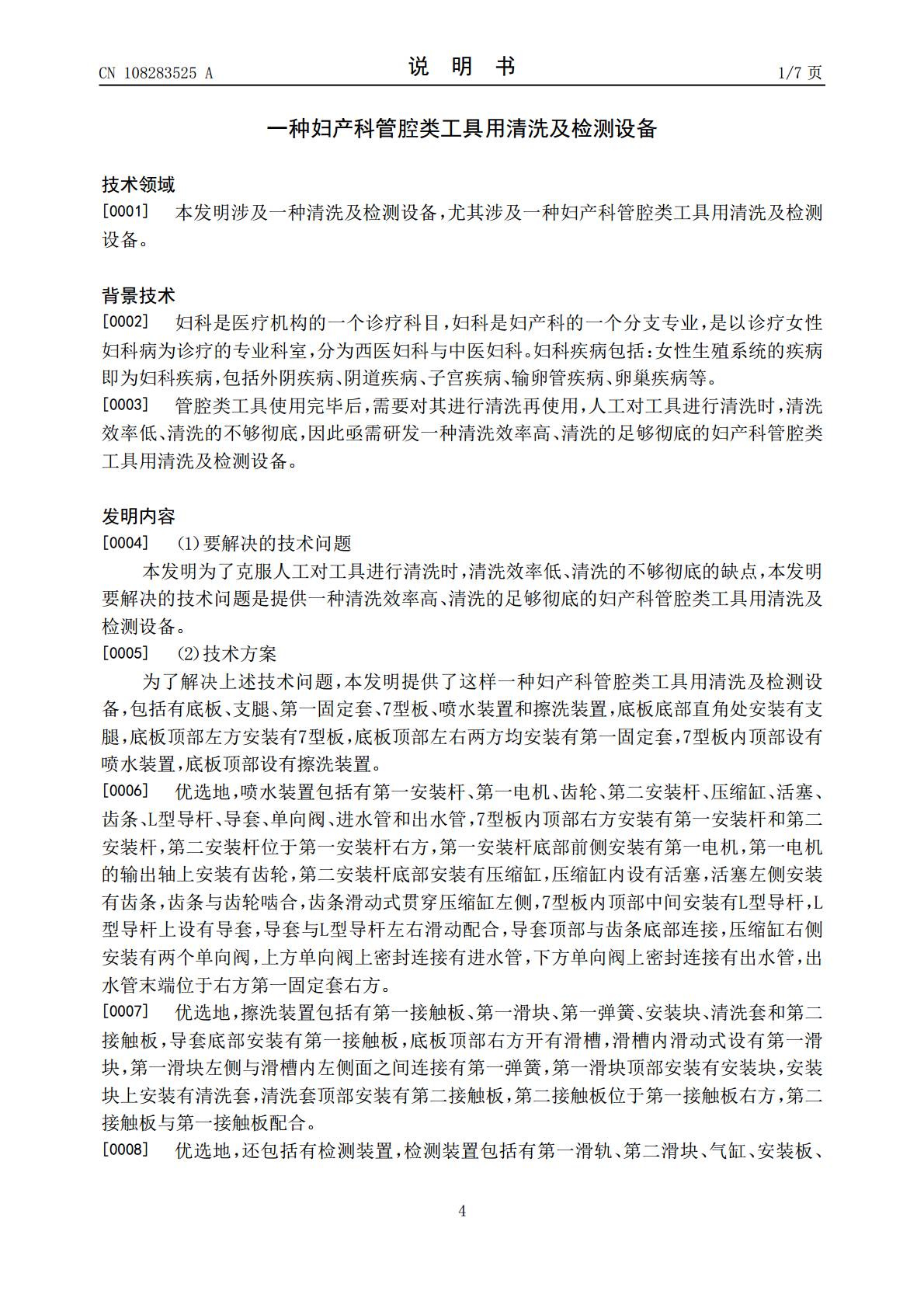

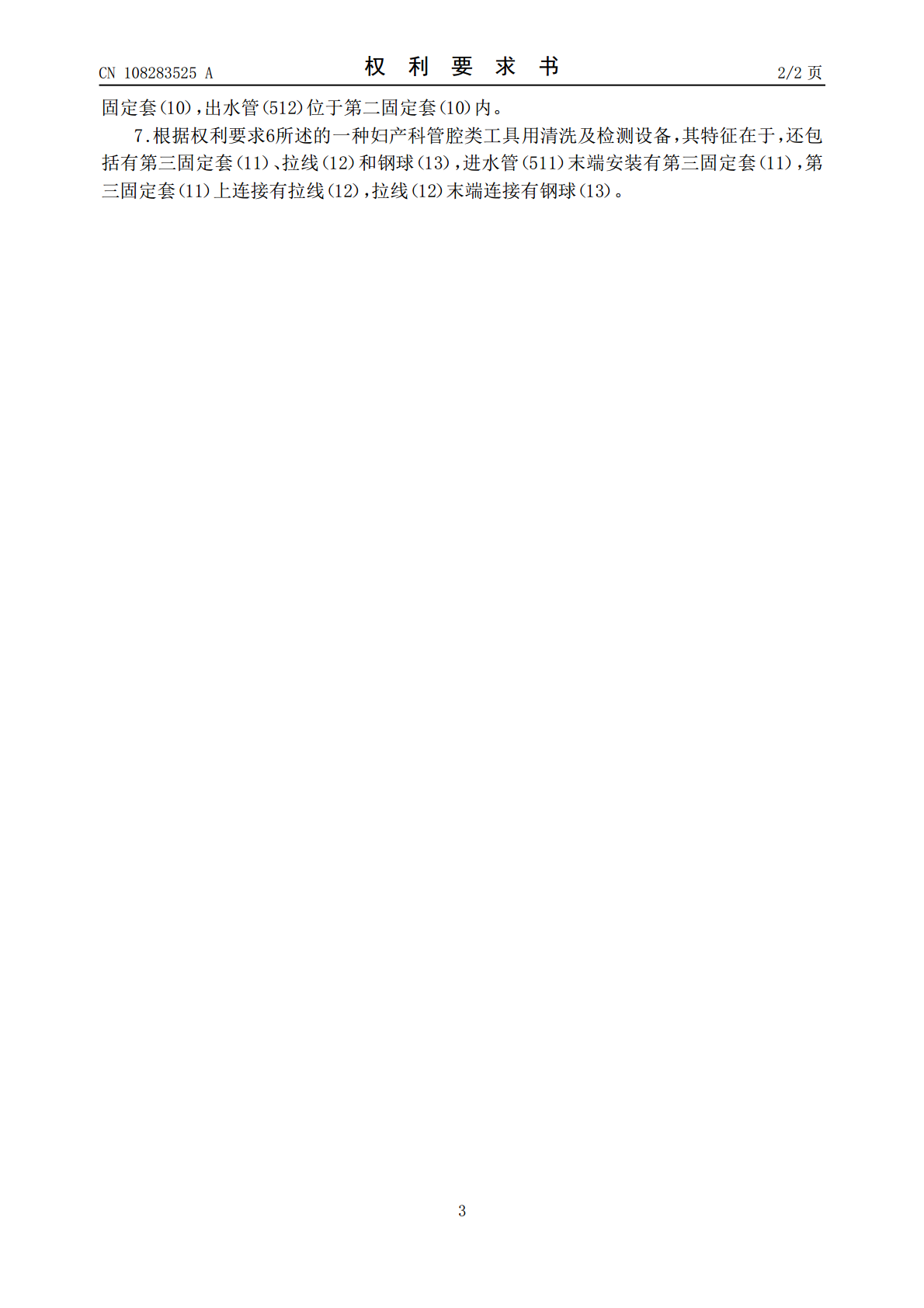

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108283525A(43)申请公布日2018.07.17(21)申请号201810009912.3(22)申请日2018.01.05(71)申请人李锋地址518054广东省深圳市南山区高新区南区粤兴三道6号南大产学研大厦6A03(72)发明人赵文豪彭佳敏李锋(51)Int.Cl.A61B90/70(2016.01)权利要求书2页说明书7页附图4页(54)发明名称一种妇产科管腔类工具用清洗及检测设备(57)摘要本发明涉及一种清洗及检测设备，尤其涉及一种妇产科管腔类工具用清洗及检测设备。本发明要解决的技术问题是提供一种清洗效率高、清洗的足够彻底的妇产科管腔类工具用清洗及检测设备。为了解决上述技术问题，本发明提供了这样一种妇产科管腔类工具用清洗及检测设备，包括有底板等；底板底部直角处安装有支腿，底板顶部左方安装有7型板，底板顶部左右两方均安装有第一固定套，7型板内顶部设有喷水装置，底板顶部设有擦洗装置。本发明通过喷水装置对工具内壁进行清洗，通过擦洗装置对工具外壁进行擦洗，从而达到了清洗效率高、清洗的足够彻底的效果。CN108283525ACN108283525A权利要求书1/2页1.一种妇产科管腔类工具用清洗及检测设备，其特征在于，包括有底板（1）、支腿（2）、第一固定套（3）、7型板（4）、喷水装置（5）和擦洗装置（6），底板（1）底部直角处安装有支腿（2），底板（1）顶部左方安装有7型板（4），底板（1）顶部左右两方均安装有第一固定套（3），7型板（4）内顶部设有喷水装置（5），底板（1）顶部设有擦洗装置（6）。2.根据权利要求1所述的一种妇产科管腔类工具用清洗及检测设备，其特征在于，喷水装置（5）包括有第一安装杆（501）、第一电机（502）、齿轮（503）、第二安装杆（504）、压缩缸（505）、活塞（506）、齿条（507）、L型导杆（508）、导套（509）、单向阀（510）、进水管（511）和出水管（512），7型板（4）内顶部右方安装有第一安装杆（501）和第二安装杆（504），第二安装杆（504）位于第一安装杆（501）右方，第一安装杆（501）底部前侧安装有第一电机（502），第一电机（502）的输出轴上安装有齿轮（503），第二安装杆（504）底部安装有压缩缸（505），压缩缸（505）内设有活塞（506），活塞（506）左侧安装有齿条（507），齿条（507）与齿轮（503）啮合，齿条（507）滑动式贯穿压缩缸（505）左侧，7型板（4）内顶部中间安装有L型导杆（508），L型导杆（508）上设有导套（509），导套（509）与L型导杆（508）左右滑动配合，导套（509）顶部与齿条（507）底部连接，压缩缸（505）右侧安装有两个单向阀（510），上方单向阀（510）上密封连接有进水管（511），下方单向阀（510）上密封连接有出水管（512），出水管（512）末端位于右方第一固定套（3）右方。3.根据权利要求2所述的一种妇产科管腔类工具用清洗及检测设备，其特征在于，擦洗装置（6）包括有第一接触板（61）、第一滑块（63）、第一弹簧（64）、安装块（65）、清洗套（66）和第二接触板（67），导套（509）底部安装有第一接触板（61），底板（1）顶部右方开有滑槽（62），滑槽（62）内滑动式设有第一滑块（63），第一滑块（63）左侧与滑槽（62）内左侧面之间连接有第一弹簧（64），第一滑块（63）顶部安装有安装块（65），安装块（65）上安装有清洗套（66），清洗套（66）顶部安装有第二接触板（67），第二接触板（67）位于第一接触板（61）右方，第二接触板（67）与第一接触板（61）配合。4.根据权利要求3所述的一种妇产科管腔类工具用清洗及检测设备，其特征在于，还包括有检测装置（7），检测装置（7）包括有第一滑轨（71）、第二滑块（72）、气缸（73）、安装板（75）、活动杆（76）和白色棉条（77），底板（1）顶部左方安装有第一滑轨（71），第一滑轨（71）位于7型板（4）左方，第一滑轨（71）上滑动式设有第二滑块（72），第一滑轨（71）顶部安装有气缸（73），气缸（73）的伸缩杆与第二滑块（72）左侧连接，第二滑块（72）顶部安装有安装板（75），7型板（4）左侧开有第一通孔（74），安装板（75）右侧上部安装有活动杆（76），活动杆（76）穿过第一通孔（74），活动杆（76）右端安装有白色棉条（77），白色棉条（77）位于左方第一固定套（3）左方。5.根据权利要求4所述的一种妇产科管腔类工具用清洗及检测设备，其特征在于，还包括有喷气装置（8），喷气装置（8）包括有框体（81）、进气管（82）、气泵（83）、出气管（84
