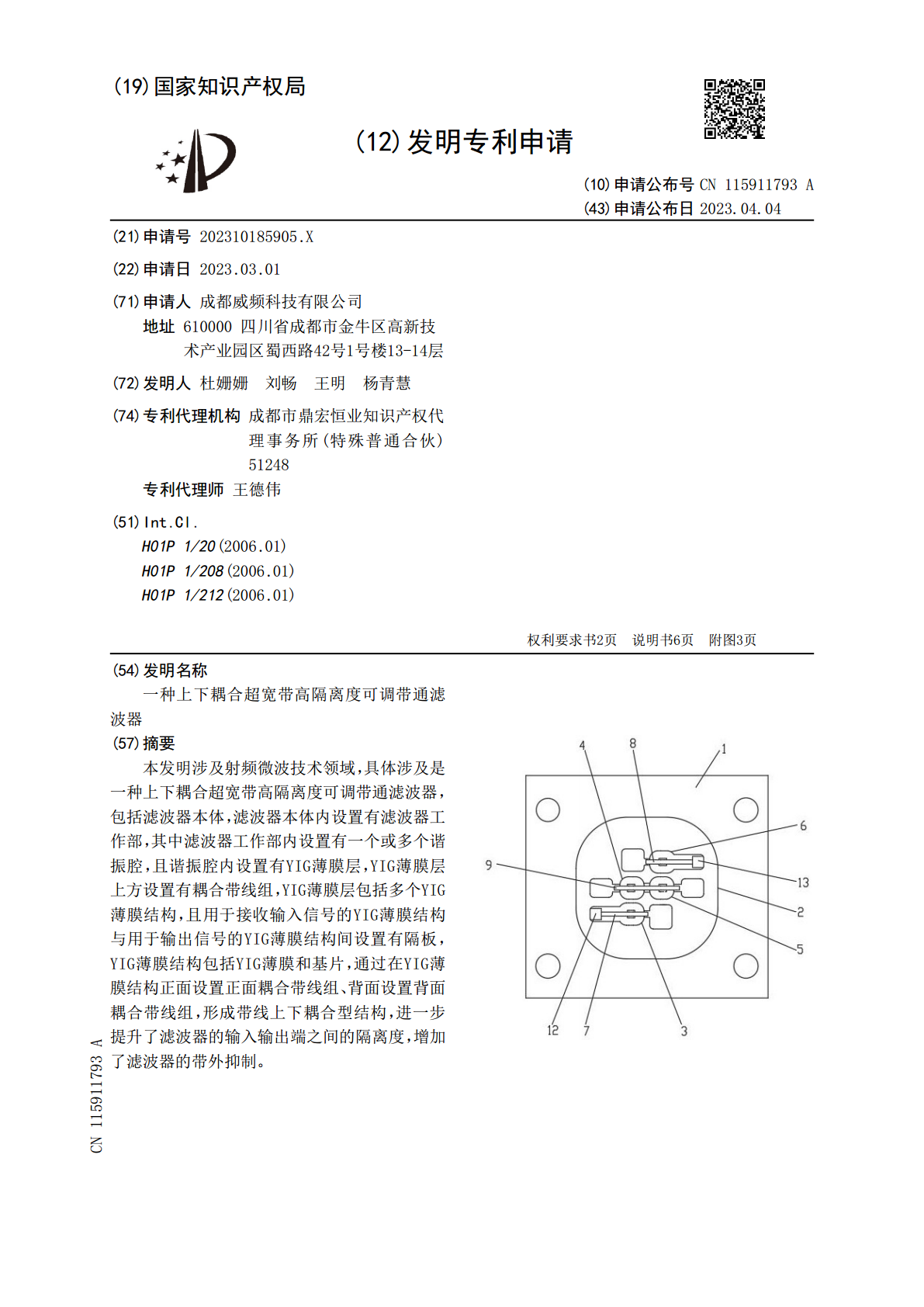

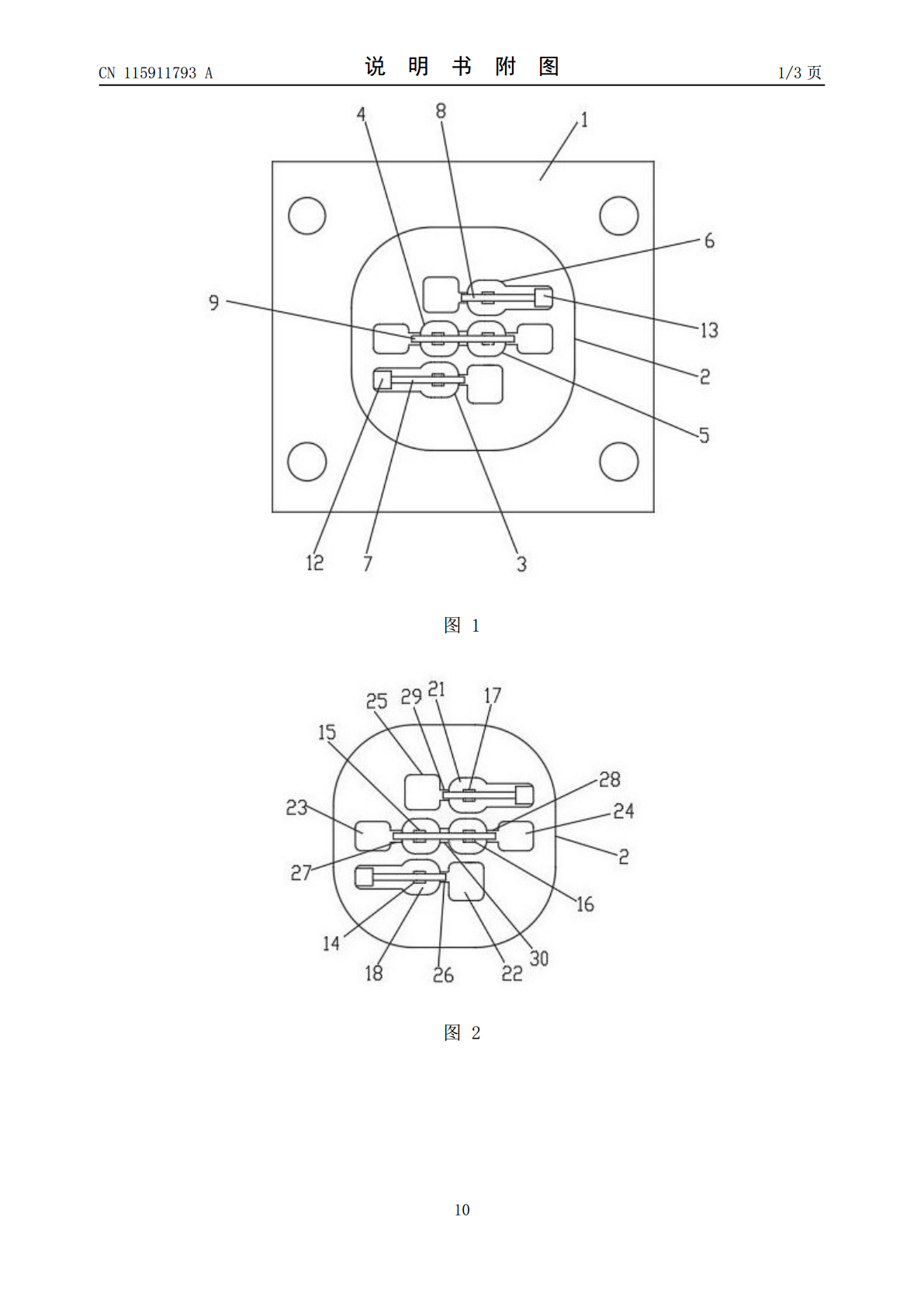

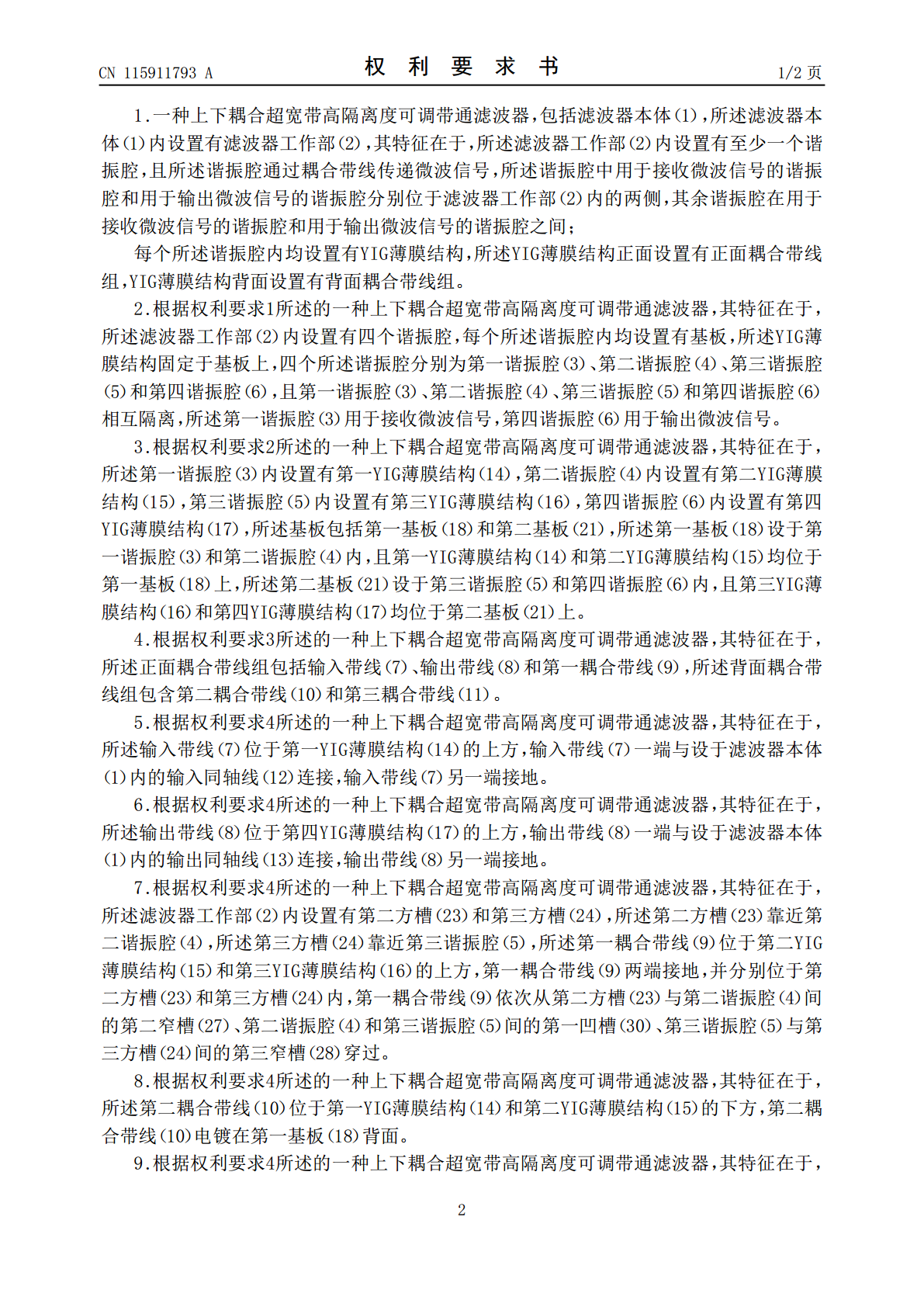

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115911793A(43)申请公布日2023.04.04(21)申请号202310185905.X(22)申请日2023.03.01(71)申请人成都威频科技有限公司地址610000四川省成都市金牛区高新技术产业园区蜀西路42号1号楼13-14层(72)发明人杜姗姗刘畅王明杨青慧(74)专利代理机构成都市鼎宏恒业知识产权代理事务所(特殊普通合伙)51248专利代理师王德伟(51)Int.Cl.H01P1/20(2006.01)H01P1/208(2006.01)H01P1/212(2006.01)权利要求书2页说明书6页附图3页(54)发明名称一种上下耦合超宽带高隔离度可调带通滤波器(57)摘要本发明涉及射频微波技术领域,具体涉及是一种上下耦合超宽带高隔离度可调带通滤波器,包括滤波器本体,滤波器本体内设置有滤波器工作部,其中滤波器工作部内设置有一个或多个谐振腔,且谐振腔内设置有YIG薄膜层,YIG薄膜层上方设置有耦合带线组,YIG薄膜层包括多个YIG薄膜结构,且用于接收输入信号的YIG薄膜结构与用于输出信号的YIG薄膜结构间设置有隔板,YIG薄膜结构包括YIG薄膜和基片,通过在YIG薄膜结构正面设置正面耦合带线组、背面设置背面耦合带线组,形成带线上下耦合型结构,进一步提升了滤波器的输入输出端之间的隔离度,增加了滤波器的带外抑制。CN115911793ACN115911793A权利要求书1/2页1.一种上下耦合超宽带高隔离度可调带通滤波器,包括滤波器本体(1),所述滤波器本体(1)内设置有滤波器工作部(2),其特征在于,所述滤波器工作部(2)内设置有至少一个谐振腔,且所述谐振腔通过耦合带线传递微波信号,所述谐振腔中用于接收微波信号的谐振腔和用于输出微波信号的谐振腔分别位于滤波器工作部(2)内的两侧,其余谐振腔在用于接收微波信号的谐振腔和用于输出微波信号的谐振腔之间;每个所述谐振腔内均设置有YIG薄膜结构,所述YIG薄膜结构正面设置有正面耦合带线组,YIG薄膜结构背面设置有背面耦合带线组。2.根据权利要求1所述的一种上下耦合超宽带高隔离度可调带通滤波器,其特征在于,所述滤波器工作部(2)内设置有四个谐振腔,每个所述谐振腔内均设置有基板,所述YIG薄膜结构固定于基板上,四个所述谐振腔分别为第一谐振腔(3)、第二谐振腔(4)、第三谐振腔(5)和第四谐振腔(6),且第一谐振腔(3)、第二谐振腔(4)、第三谐振腔(5)和第四谐振腔(6)相互隔离,所述第一谐振腔(3)用于接收微波信号,第四谐振腔(6)用于输出微波信号。3.根据权利要求2所述的一种上下耦合超宽带高隔离度可调带通滤波器,其特征在于,所述第一谐振腔(3)内设置有第一YIG薄膜结构(14),第二谐振腔(4)内设置有第二YIG薄膜结构(15),第三谐振腔(5)内设置有第三YIG薄膜结构(16),第四谐振腔(6)内设置有第四YIG薄膜结构(17),所述基板包括第一基板(18)和第二基板(21),所述第一基板(18)设于第一谐振腔(3)和第二谐振腔(4)内,且第一YIG薄膜结构(14)和第二YIG薄膜结构(15)均位于第一基板(18)上,所述第二基板(21)设于第三谐振腔(5)和第四谐振腔(6)内,且第三YIG薄膜结构(16)和第四YIG薄膜结构(17)均位于第二基板(21)上。4.根据权利要求3所述的一种上下耦合超宽带高隔离度可调带通滤波器,其特征在于,所述正面耦合带线组包括输入带线(7)、输出带线(8)和第一耦合带线(9),所述背面耦合带线组包含第二耦合带线(10)和第三耦合带线(11)。5.根据权利要求4所述的一种上下耦合超宽带高隔离度可调带通滤波器,其特征在于,所述输入带线(7)位于第一YIG薄膜结构(14)的上方,输入带线(7)一端与设于滤波器本体(1)内的输入同轴线(12)连接,输入带线(7)另一端接地。6.根据权利要求4所述的一种上下耦合超宽带高隔离度可调带通滤波器,其特征在于,所述输出带线(8)位于第四YIG薄膜结构(17)的上方,输出带线(8)一端与设于滤波器本体(1)内的输出同轴线(13)连接,输出带线(8)另一端接地。7.根据权利要求4所述的一种上下耦合超宽带高隔离度可调带通滤波器,其特征在于,所述滤波器工作部(2)内设置有第二方槽(23)和第三方槽(24),所述第二方槽(23)靠近第二谐振腔(4),所述第三方槽(24)靠近第三谐振腔(5),所述第一耦合带线(9)位于第二YIG薄膜结构(15)和第三YIG薄膜结构(16)的上方,第一耦合带线(9)两端接地,并分别位于第二方槽(23)和第三方槽(24)内,第一耦合带线(9)依次从第二方槽(23)与第二谐振腔(4)间的第二窄槽(27)、第二谐振腔(4)和第
