一种新型多功能儿童用组装椅.pdf

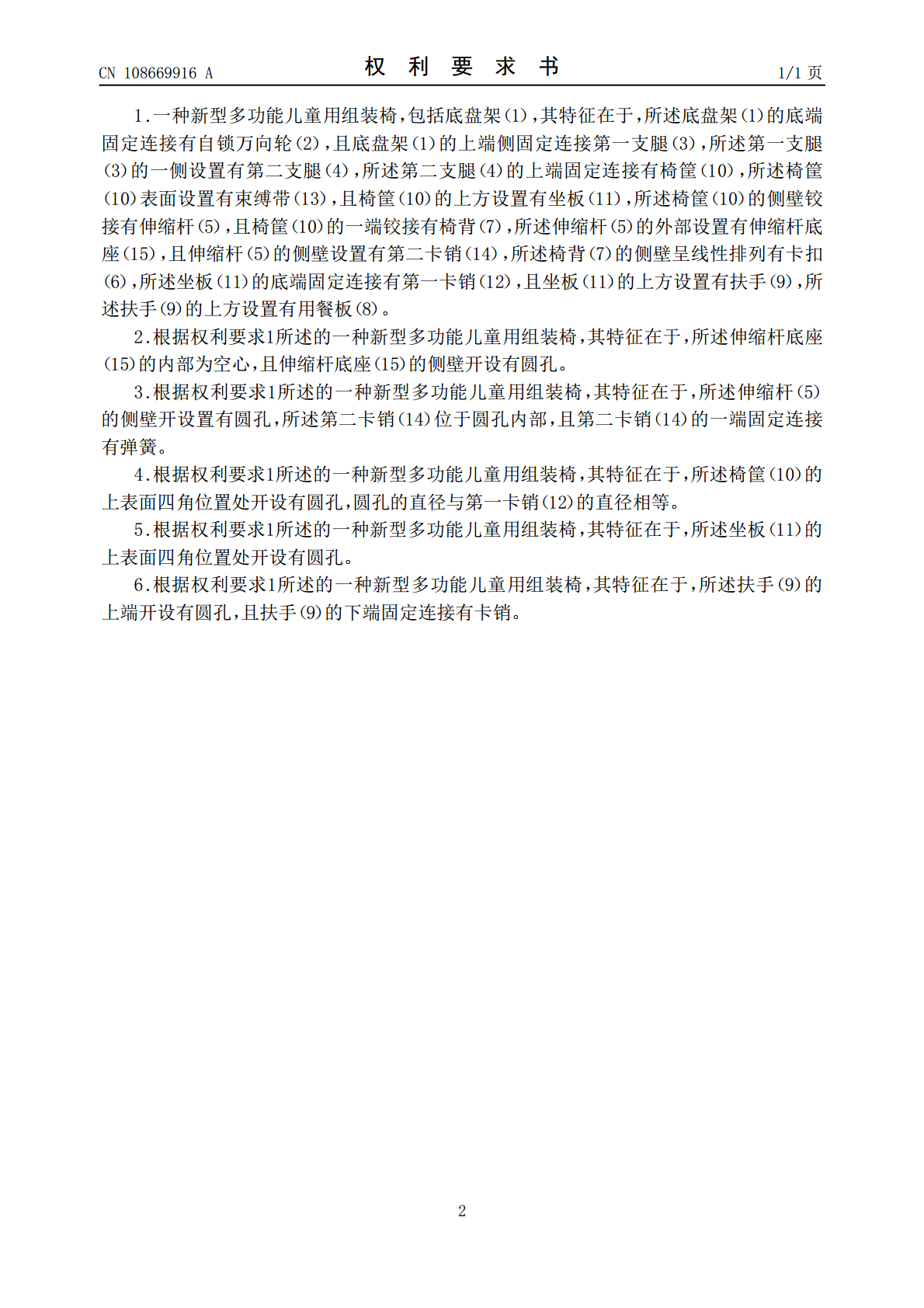

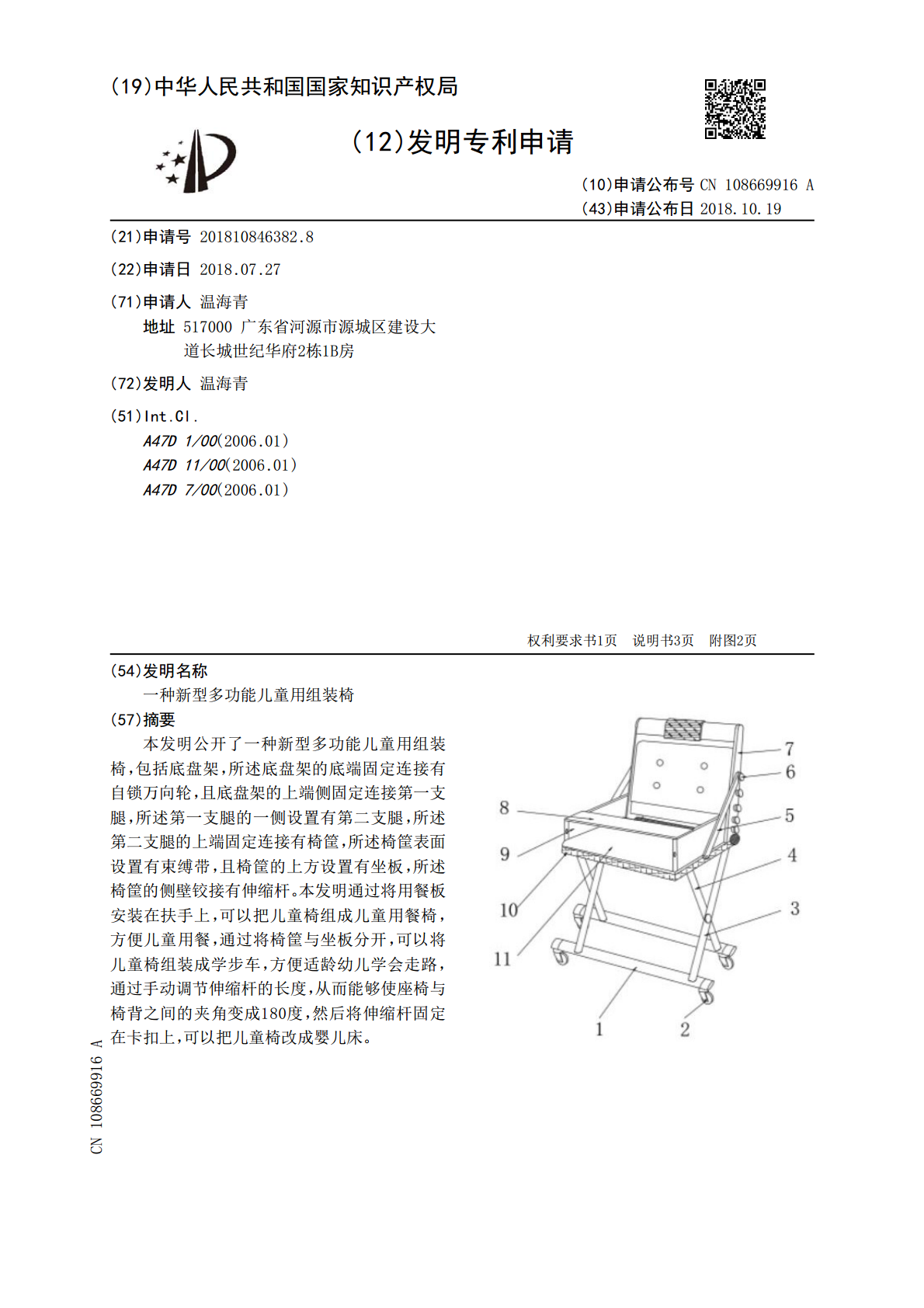

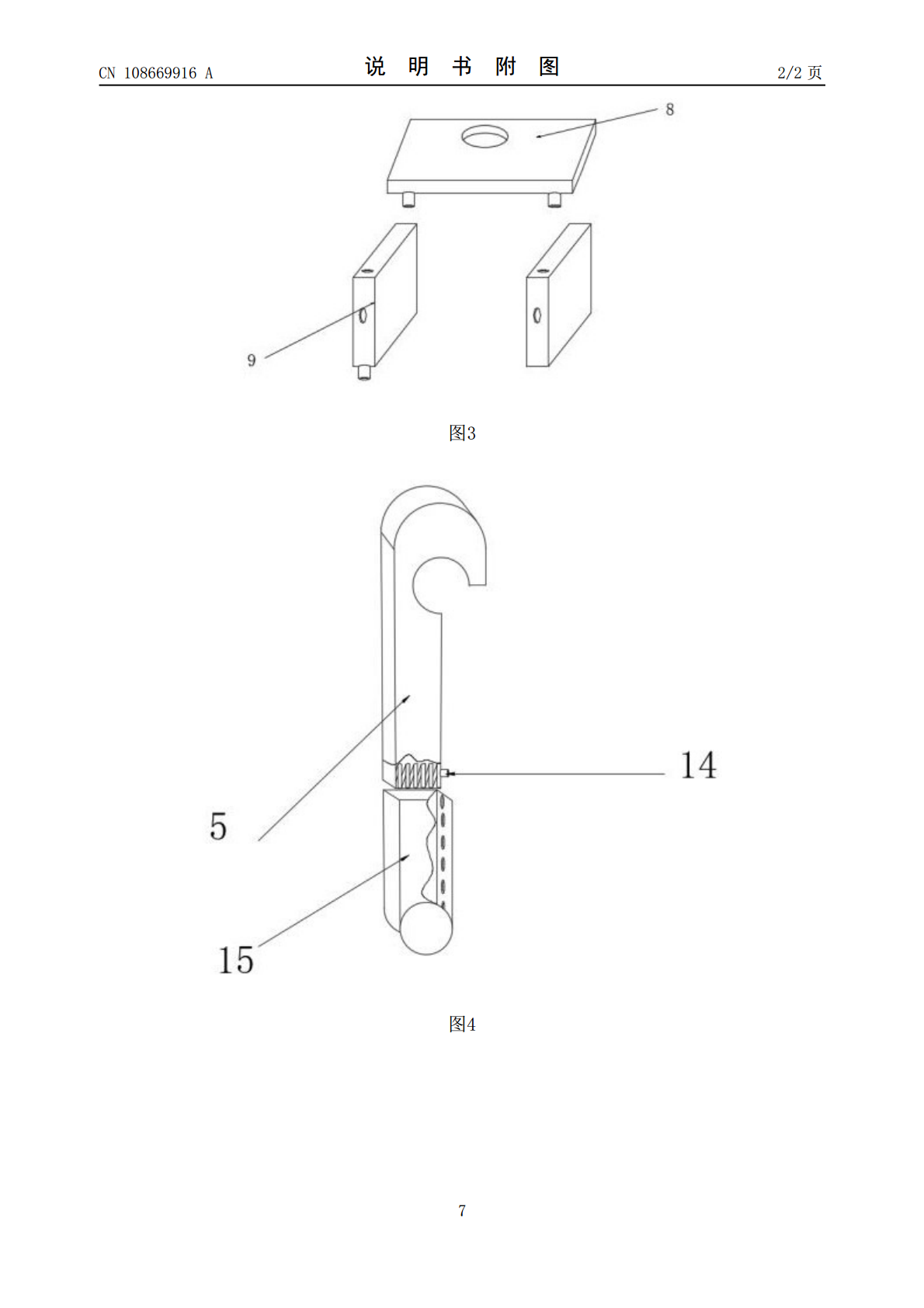

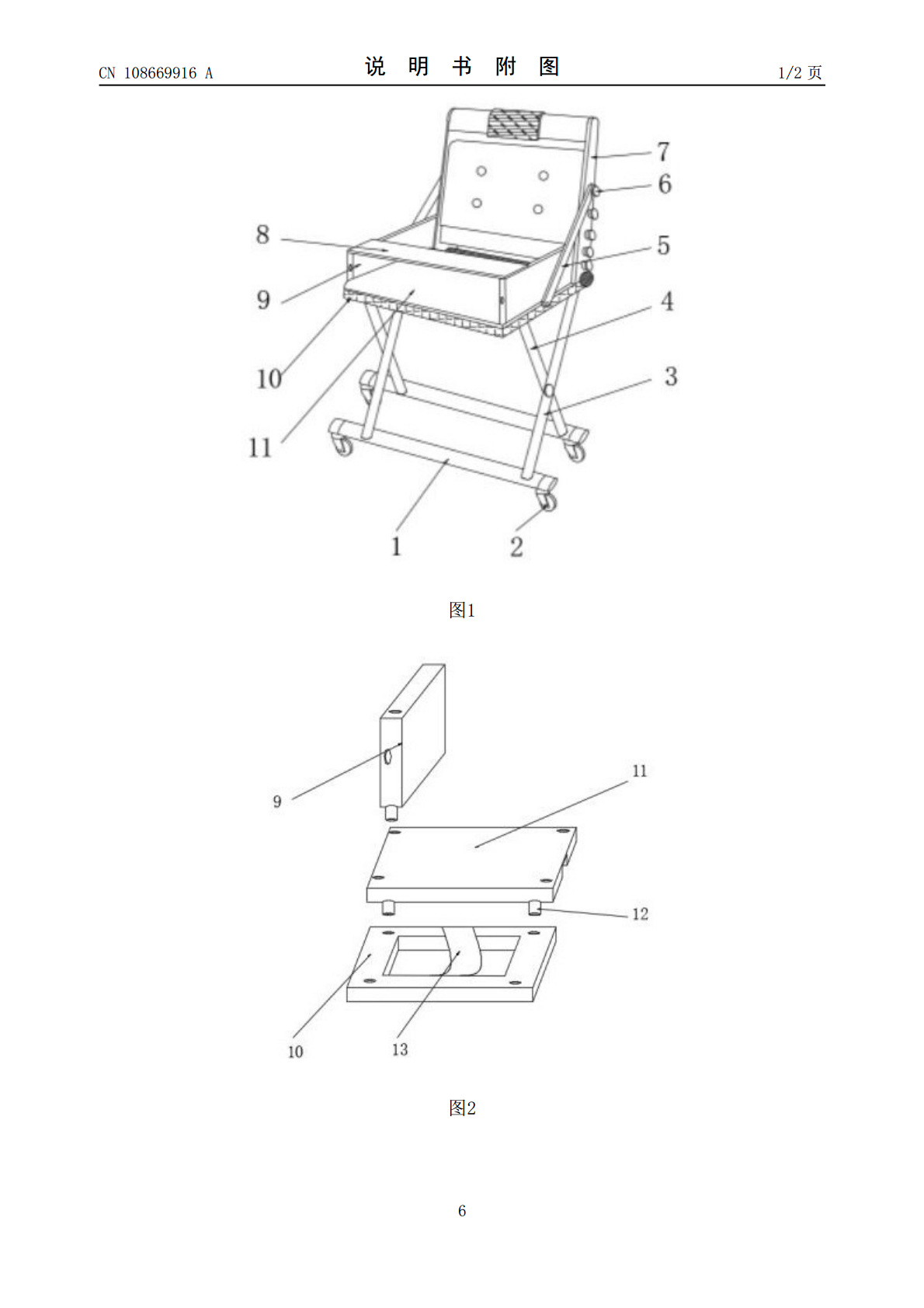

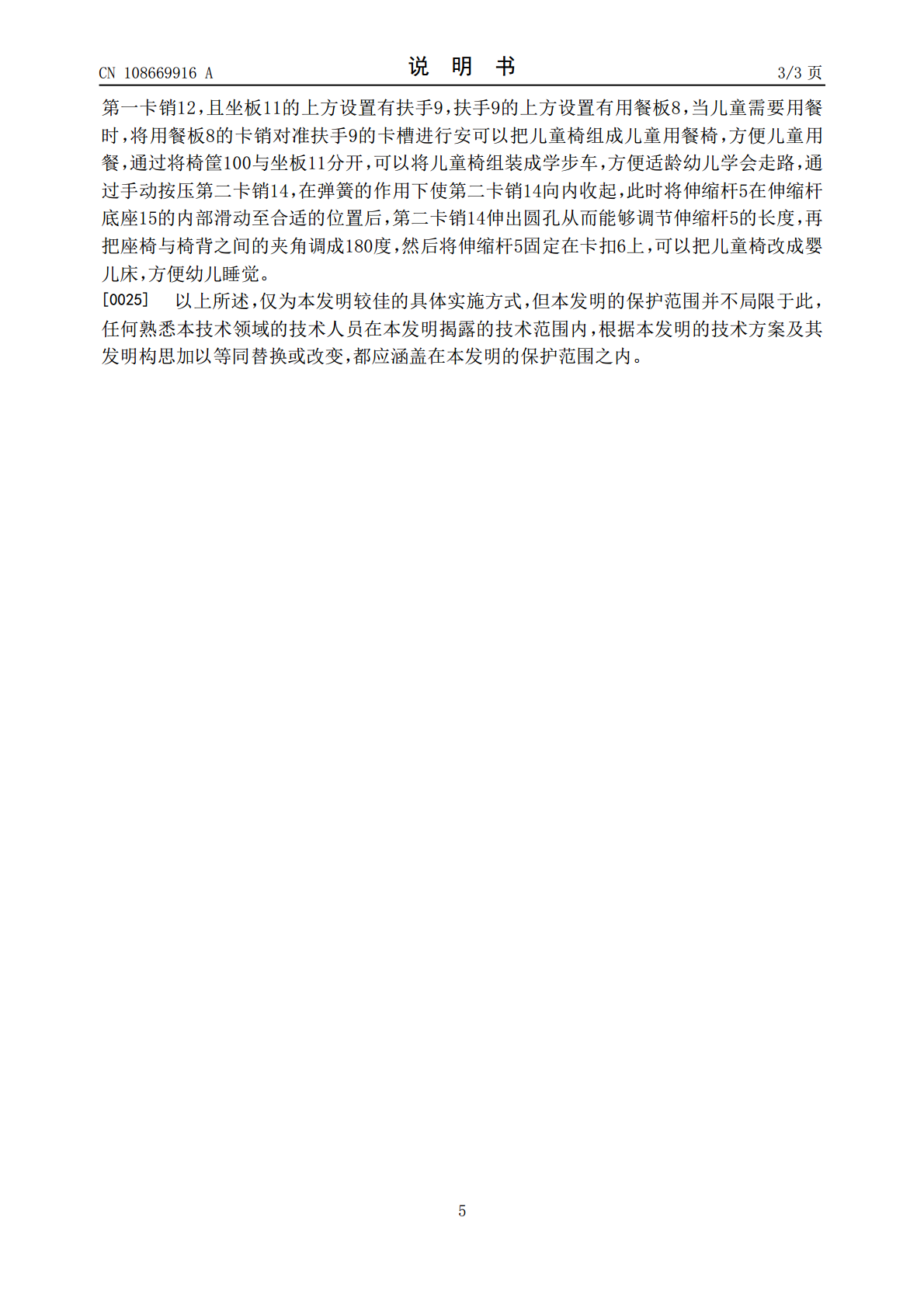

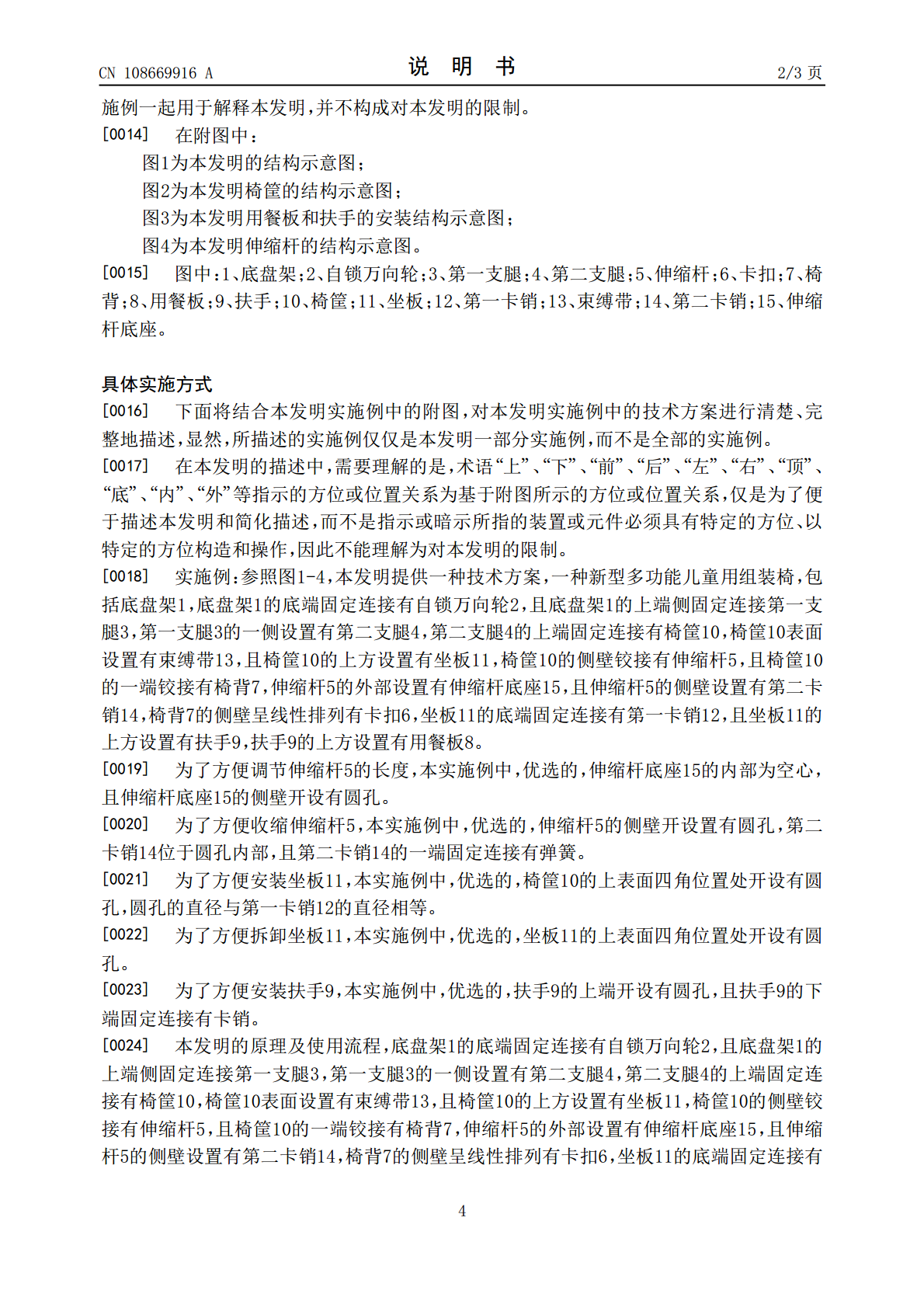

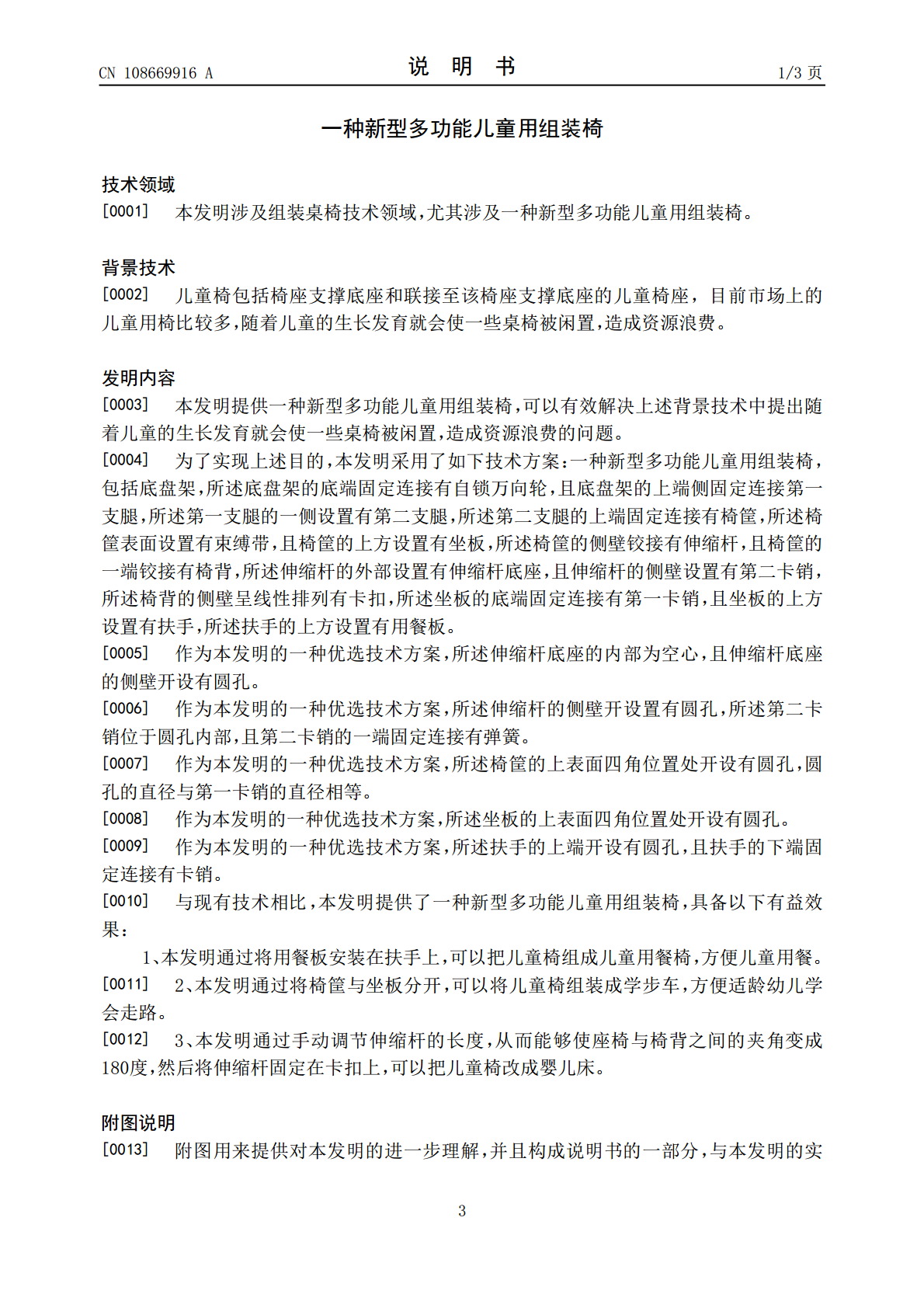

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108669916A(43)申请公布日2018.10.19(21)申请号201810846382.8(22)申请日2018.07.27(71)申请人温海青地址517000广东省河源市源城区建设大道长城世纪华府2栋1B房(72)发明人温海青(51)Int.Cl.A47D1/00(2006.01)A47D11/00(2006.01)A47D7/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种新型多功能儿童用组装椅(57)摘要本发明公开了一种新型多功能儿童用组装椅，包括底盘架，所述底盘架的底端固定连接有自锁万向轮，且底盘架的上端侧固定连接第一支腿，所述第一支腿的一侧设置有第二支腿，所述第二支腿的上端固定连接有椅筐，所述椅筐表面设置有束缚带，且椅筐的上方设置有坐板，所述椅筐的侧壁铰接有伸缩杆。本发明通过将用餐板安装在扶手上，可以把儿童椅组成儿童用餐椅，方便儿童用餐，通过将椅筐与坐板分开，可以将儿童椅组装成学步车，方便适龄幼儿学会走路，通过手动调节伸缩杆的长度，从而能够使座椅与椅背之间的夹角变成180度，然后将伸缩杆固定在卡扣上，可以把儿童椅改成婴儿床。CN108669916ACN108669916A权利要求书1/1页1.一种新型多功能儿童用组装椅，包括底盘架（1），其特征在于，所述底盘架（1）的底端固定连接有自锁万向轮（2），且底盘架（1）的上端侧固定连接第一支腿（3），所述第一支腿（3）的一侧设置有第二支腿（4），所述第二支腿（4）的上端固定连接有椅筐（10），所述椅筐（10）表面设置有束缚带（13），且椅筐（10）的上方设置有坐板（11），所述椅筐（10）的侧壁铰接有伸缩杆（5），且椅筐（10）的一端铰接有椅背（7），所述伸缩杆（5）的外部设置有伸缩杆底座（15），且伸缩杆（5）的侧壁设置有第二卡销（14），所述椅背（7）的侧壁呈线性排列有卡扣（6），所述坐板（11）的底端固定连接有第一卡销（12），且坐板（11）的上方设置有扶手（9），所述扶手（9）的上方设置有用餐板（8）。2.根据权利要求1所述的一种新型多功能儿童用组装椅，其特征在于，所述伸缩杆底座（15）的内部为空心，且伸缩杆底座（15）的侧壁开设有圆孔。3.根据权利要求1所述的一种新型多功能儿童用组装椅，其特征在于，所述伸缩杆（5）的侧壁开设置有圆孔，所述第二卡销（14）位于圆孔内部，且第二卡销（14）的一端固定连接有弹簧。4.根据权利要求1所述的一种新型多功能儿童用组装椅，其特征在于，所述椅筐（10）的上表面四角位置处开设有圆孔，圆孔的直径与第一卡销（12）的直径相等。5.根据权利要求1所述的一种新型多功能儿童用组装椅，其特征在于，所述坐板（11）的上表面四角位置处开设有圆孔。6.根据权利要求1所述的一种新型多功能儿童用组装椅，其特征在于，所述扶手（9）的上端开设有圆孔，且扶手（9）的下端固定连接有卡销。2CN108669916A说明书1/3页一种新型多功能儿童用组装椅技术领域[0001]本发明涉及组装桌椅技术领域，尤其涉及一种新型多功能儿童用组装椅。背景技术[0002]儿童椅包括椅座支撑底座和联接至该椅座支撑底座的儿童椅座，目前市场上的儿童用椅比较多，随着儿童的生长发育就会使一些桌椅被闲置，造成资源浪费。发明内容[0003]本发明提供一种新型多功能儿童用组装椅，可以有效解决上述背景技术中提出随着儿童的生长发育就会使一些桌椅被闲置，造成资源浪费的问题。[0004]为了实现上述目的，本发明采用了如下技术方案：一种新型多功能儿童用组装椅，包括底盘架，所述底盘架的底端固定连接有自锁万向轮，且底盘架的上端侧固定连接第一支腿，所述第一支腿的一侧设置有第二支腿，所述第二支腿的上端固定连接有椅筐，所述椅筐表面设置有束缚带，且椅筐的上方设置有坐板，所述椅筐的侧壁铰接有伸缩杆，且椅筐的一端铰接有椅背，所述伸缩杆的外部设置有伸缩杆底座，且伸缩杆的侧壁设置有第二卡销，所述椅背的侧壁呈线性排列有卡扣，所述坐板的底端固定连接有第一卡销，且坐板的上方设置有扶手，所述扶手的上方设置有用餐板。[0005]作为本发明的一种优选技术方案，所述伸缩杆底座的内部为空心，且伸缩杆底座的侧壁开设有圆孔。[0006]作为本发明的一种优选技术方案，所述伸缩杆的侧壁开设置有圆孔，所述第二卡销位于圆孔内部，且第二卡销的一端固定连接有弹簧。[0007]作为本发明的一种优选技术方案，所述椅筐的上表面四角位置处开设有圆孔，圆孔的直径与第一卡销的直径相等。[0008]作为本发明的一种优选技术方案，所述坐板的上表面四角位置处开设有圆孔。[0009]作为本发明的一种优选技术方案，所述扶手的上端开设有圆孔，且扶手的下端固定连接有卡销
