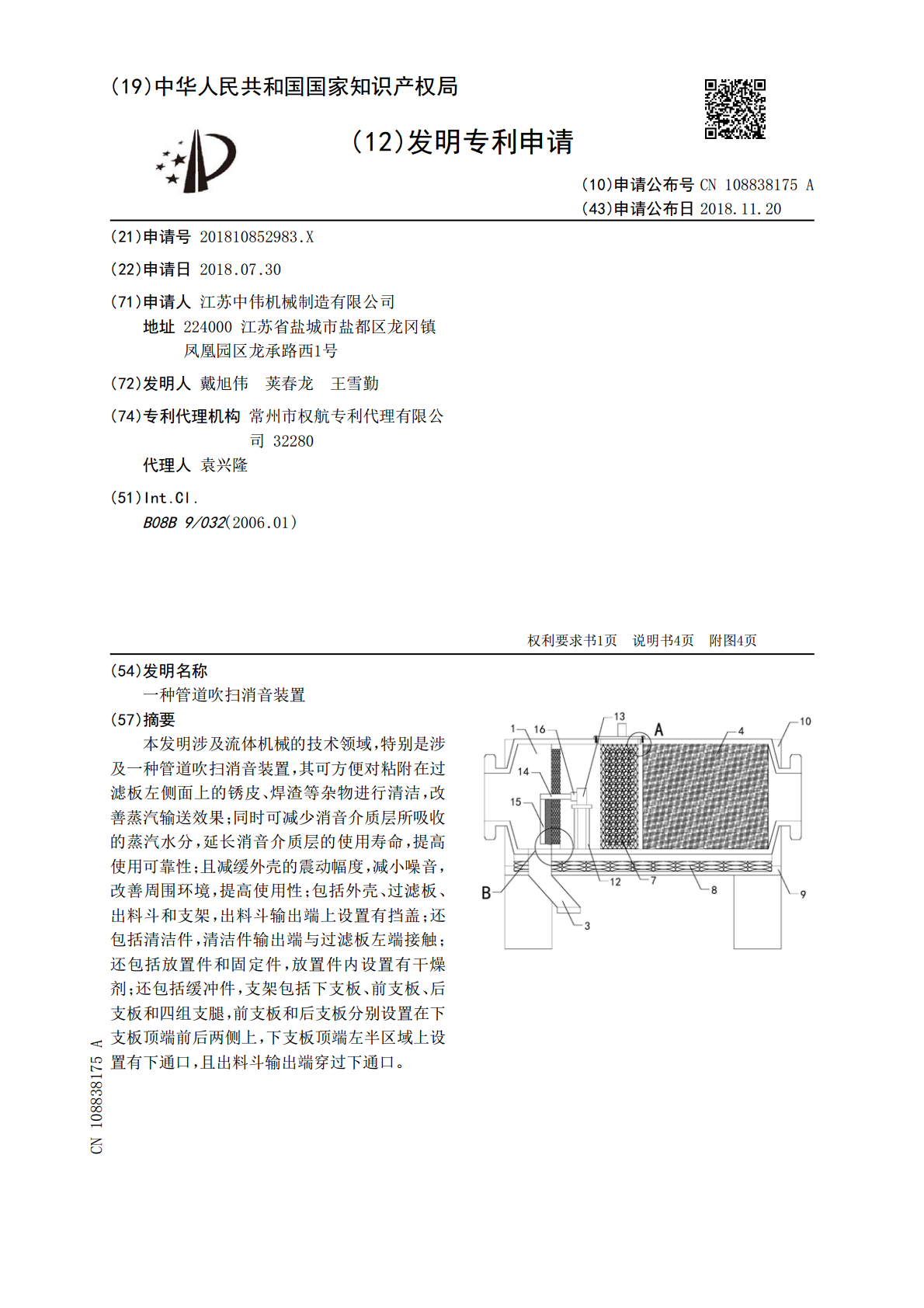

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108838175A(43)申请公布日2018.11.20(21)申请号201810852983.X(22)申请日2018.07.30(71)申请人江苏中伟机械制造有限公司地址224000江苏省盐城市盐都区龙冈镇凤凰园区龙承路西1号(72)发明人戴旭伟荚春龙王雪勤(74)专利代理机构常州市权航专利代理有限公司32280代理人袁兴隆(51)Int.Cl.B08B9/032(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种管道吹扫消音装置(57)摘要本发明涉及流体机械的技术领域，特别是涉及一种管道吹扫消音装置，其可方便对粘附在过滤板左侧面上的锈皮、焊渣等杂物进行清洁，改善蒸汽输送效果；同时可减少消音介质层所吸收的蒸汽水分，延长消音介质层的使用寿命，提高使用可靠性；且减缓外壳的震动幅度，减小噪音，改善周围环境，提高使用性；包括外壳、过滤板、出料斗和支架，出料斗输出端上设置有挡盖；还包括清洁件，清洁件输出端与过滤板左端接触；还包括放置件和固定件，放置件内设置有干燥剂；还包括缓冲件，支架包括下支板、前支板、后支板和四组支腿，前支板和后支板分别设置在下支板顶端前后两侧上，下支板顶端左半区域上设置有下通口，且出料斗输出端穿过下通口。CN108838175ACN108838175A权利要求书1/1页1.一种管道吹扫消音装置，包括外壳（1）、过滤板（2）、出料斗（3）和支架，外壳设置在支架上，外壳内部设置有工作腔，并在工作腔内部设置有消音介质层（4）,过滤板设置在外壳内部，且过滤板位于消音介质层左侧，外壳的左部输入端和右部输出端上分别设置有进气口和出气口，且进气口与出气口均与工作腔相通，外壳底端左半区域上设置有出料口，出料斗输入端穿过支架并设置在出料口上，并在出料斗输出端上设置有挡盖；其特征在于，还包括清洁件（5），清洁件设置在外壳内部，且清洁件输出端与过滤板左端接触；还包括放置件（6）和固定件，放置件设置在外壳内部，并在放置件内设置有干燥剂（7），固定件设置在放置件顶端，且固定件与外壳连接；还包括缓冲件（8），支架包括下支板（9）、前支板、后支板（10）和四组支腿（11），前支板和后支板分别设置在下支板顶端前后两侧上，四组支腿分别设置在下支板底端左前侧、左后侧、右前侧和右后侧上，下支板顶端左半区域上设置有下通口，且出料斗输出端穿过下通口。2.如权利要求1所述的一种管道吹扫消音装置，其特征在于，所述外壳为方型壳体，且过滤板外侧壁与外壳内侧壁左半区域连接，放置件外侧壁与外壳内侧壁接触。3.如权利要求2所述的一种管道吹扫消音装置，其特征在于，所述清洁件包括固定架（12）、伺服电机（13）、转动轴（14）和刷头（15），固定架设置在外壳内底壁左半区域上，伺服电机设置在固定架上，伺服电机的左部输出端上设置有传动轴（16），转动轴设置在传动轴左端，刷头位于过滤板左侧，且刷头右侧面上设置有多组刷毛（17），转动轴左端穿过过滤板并与刷头右端上侧连接，多组刷毛均与过滤板左端下半区域接触。4.如权利要求3所述的一种管道吹扫消音装置，其特征在于，所述放置件包括网盒（18）、固定块（19）和密封圈（20），网盒内部设置有放置腔，干燥剂放置在放置腔内，固定块设置在网盒顶端，外壳顶端设置有安装口，且固定块位于安装口内，密封圈设置在固定块外侧壁上，且密封圈外侧壁与安装口内侧壁接触。5.如权利要求4所述的一种管道吹扫消音装置，其特征在于，所述固定件包括固定板（21）和多组螺钉（22），固定板设置在固定块顶端，且固定板底端外侧与外壳顶端外侧接触，多组螺钉输出端均依次穿过并螺装在固定板和外壳上。6.如权利要求5所述的一种管道吹扫消音装置，其特征在于，所述缓冲件包括下缓冲弹簧组（23）、下缓冲板（24）、前缓冲弹簧组（25）、前缓冲板、后缓冲弹簧组和后缓冲板（26），下支板顶端、前支板后端和后支板前端分别设置有下放置槽、前放置槽和后放置槽，下缓冲弹簧组、前缓冲弹簧组和后缓冲弹簧组分别设置在下放置槽内底壁、前放置槽内前侧壁和后放置槽内后侧壁上，下缓冲板、前缓冲板和后缓冲板分别设置在下缓冲弹簧组顶端、前缓冲弹簧组后端和后缓冲弹簧组前端，且下缓冲板顶端、前缓冲板后端和后缓冲板前端分别与外壳底端、前端和后端连接，下缓冲板顶端左部区域上设置有上通口，且出料斗输入端穿过上通口。7.如权利要求6所述的一种管道吹扫消音装置，其特征在于，所述下缓冲板、前缓冲板和后缓冲板均为橡胶板。8.如权利要求7所述的一种管道吹扫消音装置，其特征在于，还包括挡门（27），网盒前端设置有取放口，挡门设置在取放口上，且挡门前侧面与外壳内前侧壁接触。9.如权利要求8所述的一种管道吹扫消音装置，其特征在于，还包括提手（28）
