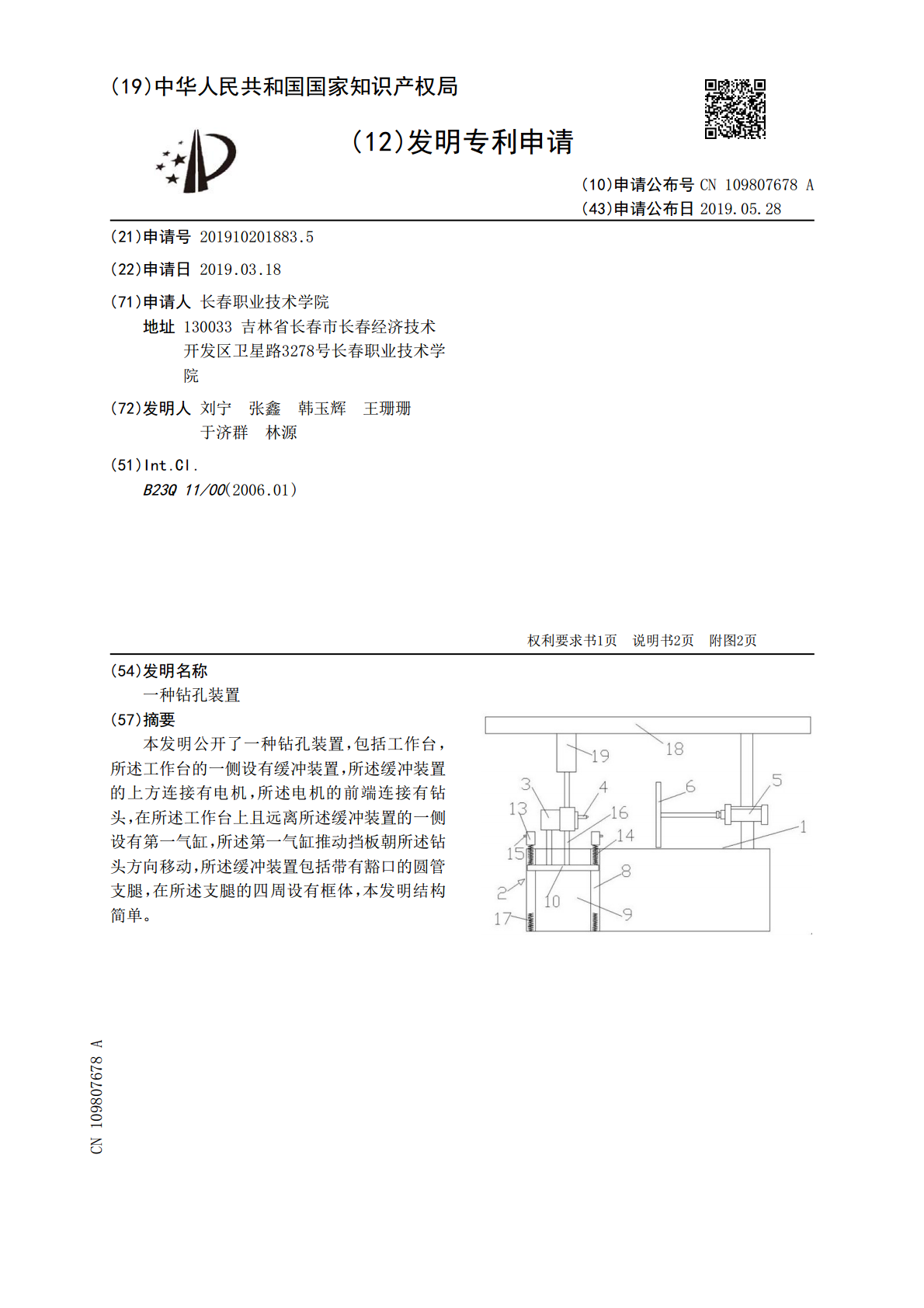

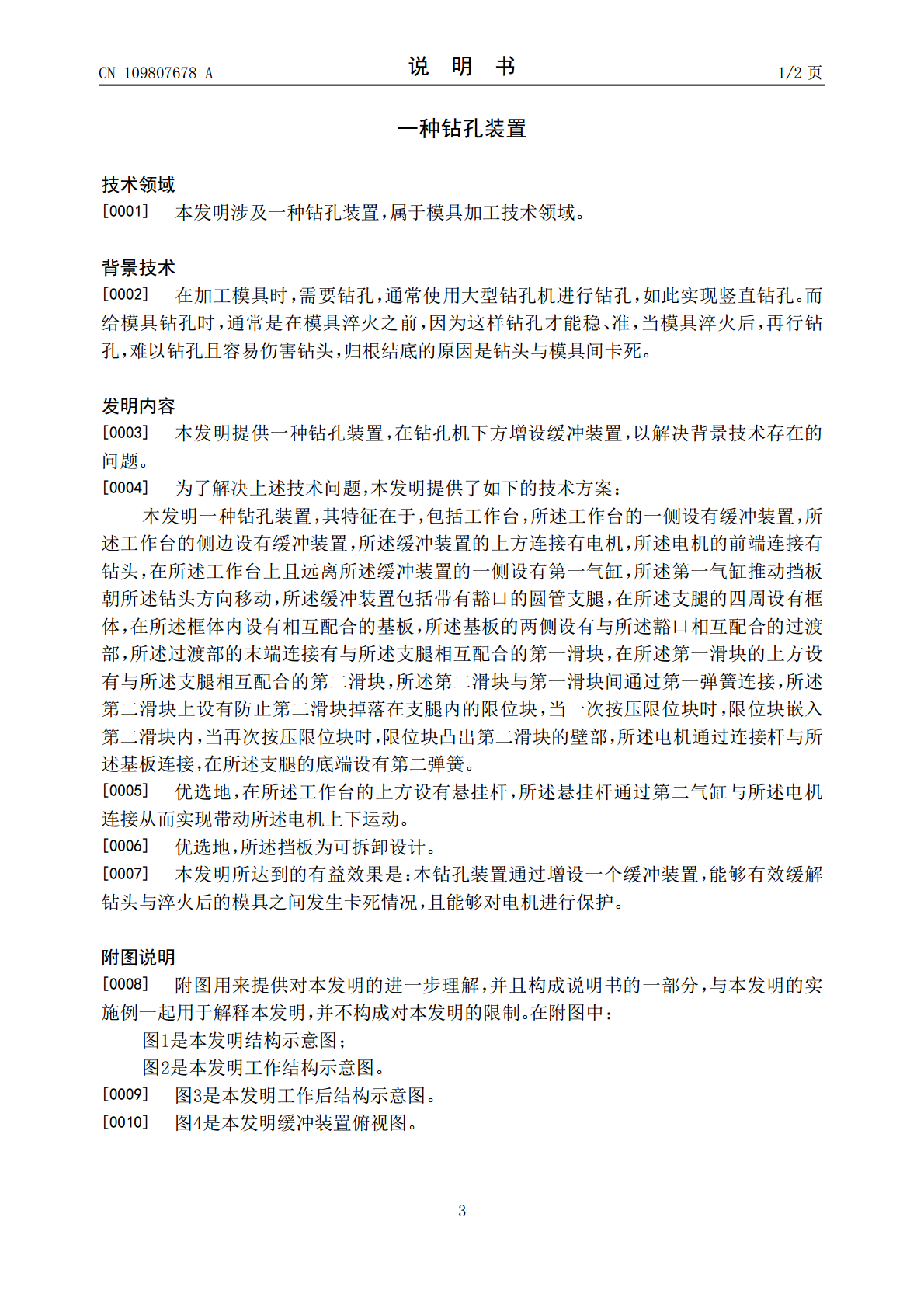

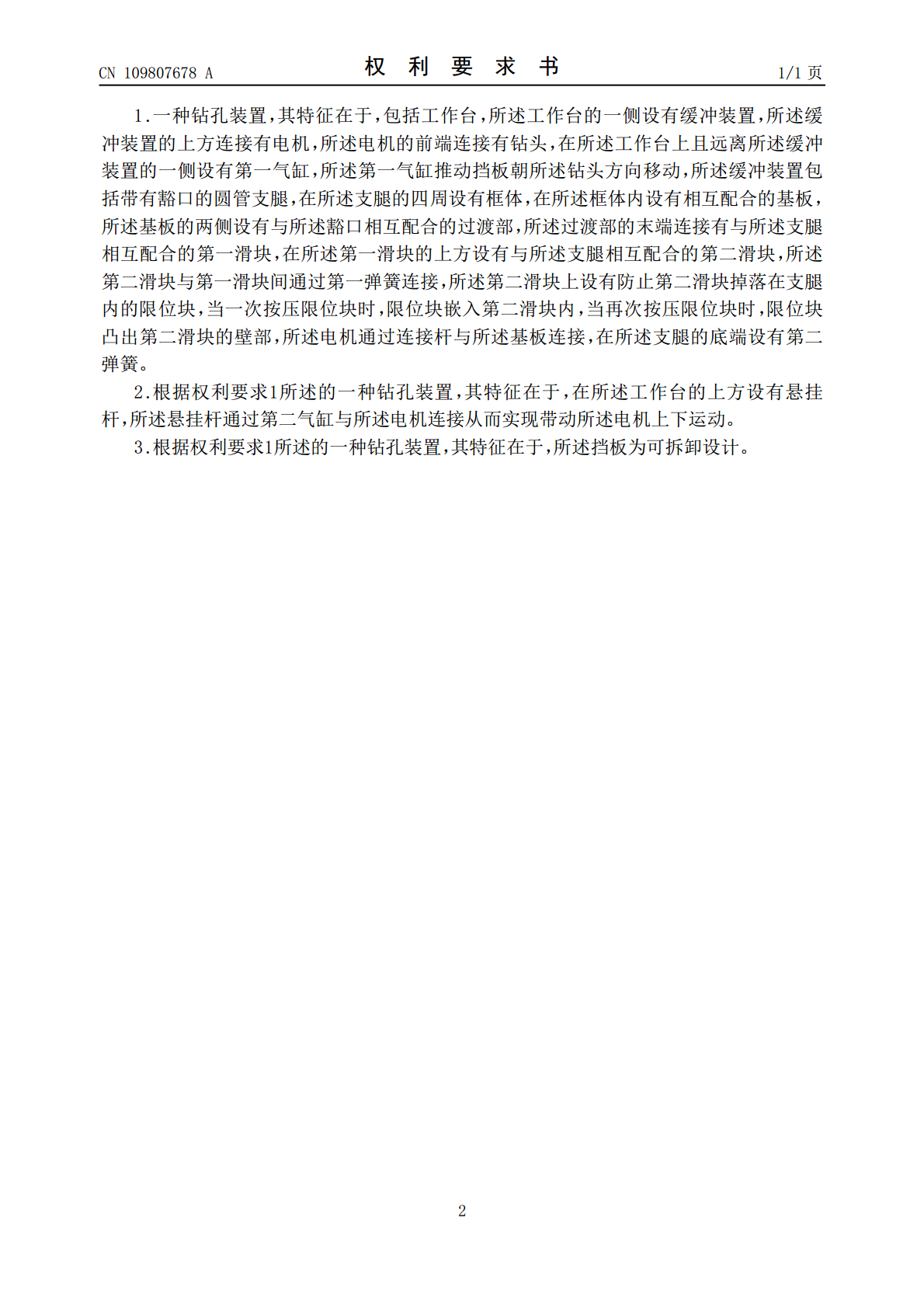

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109807678A(43)申请公布日2019.05.28(21)申请号201910201883.5(22)申请日2019.03.18(71)申请人长春职业技术学院地址130033吉林省长春市长春经济技术开发区卫星路3278号长春职业技术学院(72)发明人刘宁张鑫韩玉辉王珊珊于济群林源(51)Int.Cl.B23Q11/00(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种钻孔装置(57)摘要本发明公开了一种钻孔装置，包括工作台，所述工作台的一侧设有缓冲装置，所述缓冲装置的上方连接有电机，所述电机的前端连接有钻头，在所述工作台上且远离所述缓冲装置的一侧设有第一气缸，所述第一气缸推动挡板朝所述钻头方向移动，所述缓冲装置包括带有豁口的圆管支腿，在所述支腿的四周设有框体，本发明结构简单。CN109807678ACN109807678A权利要求书1/1页1.一种钻孔装置，其特征在于，包括工作台，所述工作台的一侧设有缓冲装置，所述缓冲装置的上方连接有电机，所述电机的前端连接有钻头，在所述工作台上且远离所述缓冲装置的一侧设有第一气缸，所述第一气缸推动挡板朝所述钻头方向移动，所述缓冲装置包括带有豁口的圆管支腿，在所述支腿的四周设有框体，在所述框体内设有相互配合的基板，所述基板的两侧设有与所述豁口相互配合的过渡部，所述过渡部的末端连接有与所述支腿相互配合的第一滑块，在所述第一滑块的上方设有与所述支腿相互配合的第二滑块，所述第二滑块与第一滑块间通过第一弹簧连接，所述第二滑块上设有防止第二滑块掉落在支腿内的限位块，当一次按压限位块时，限位块嵌入第二滑块内，当再次按压限位块时，限位块凸出第二滑块的壁部，所述电机通过连接杆与所述基板连接，在所述支腿的底端设有第二弹簧。2.根据权利要求1所述的一种钻孔装置，其特征在于，在所述工作台的上方设有悬挂杆，所述悬挂杆通过第二气缸与所述电机连接从而实现带动所述电机上下运动。3.根据权利要求1所述的一种钻孔装置，其特征在于，所述挡板为可拆卸设计。2CN109807678A说明书1/2页一种钻孔装置技术领域[0001]本发明涉及一种钻孔装置，属于模具加工技术领域。背景技术[0002]在加工模具时，需要钻孔，通常使用大型钻孔机进行钻孔，如此实现竖直钻孔。而给模具钻孔时，通常是在模具淬火之前，因为这样钻孔才能稳、准，当模具淬火后，再行钻孔，难以钻孔且容易伤害钻头，归根结底的原因是钻头与模具间卡死。发明内容[0003]本发明提供一种钻孔装置，在钻孔机下方增设缓冲装置，以解决背景技术存在的问题。[0004]为了解决上述技术问题，本发明提供了如下的技术方案：本发明一种钻孔装置，其特征在于，包括工作台，所述工作台的一侧设有缓冲装置，所述工作台的侧边设有缓冲装置，所述缓冲装置的上方连接有电机，所述电机的前端连接有钻头，在所述工作台上且远离所述缓冲装置的一侧设有第一气缸，所述第一气缸推动挡板朝所述钻头方向移动，所述缓冲装置包括带有豁口的圆管支腿，在所述支腿的四周设有框体，在所述框体内设有相互配合的基板，所述基板的两侧设有与所述豁口相互配合的过渡部，所述过渡部的末端连接有与所述支腿相互配合的第一滑块，在所述第一滑块的上方设有与所述支腿相互配合的第二滑块，所述第二滑块与第一滑块间通过第一弹簧连接，所述第二滑块上设有防止第二滑块掉落在支腿内的限位块，当一次按压限位块时，限位块嵌入第二滑块内，当再次按压限位块时，限位块凸出第二滑块的壁部，所述电机通过连接杆与所述基板连接，在所述支腿的底端设有第二弹簧。[0005]优选地，在所述工作台的上方设有悬挂杆，所述悬挂杆通过第二气缸与所述电机连接从而实现带动所述电机上下运动。[0006]优选地，所述挡板为可拆卸设计。[0007]本发明所达到的有益效果是：本钻孔装置通过增设一个缓冲装置，能够有效缓解钻头与淬火后的模具之间发生卡死情况，且能够对电机进行保护。附图说明[0008]附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。在附图中：图1是本发明结构示意图；图2是本发明工作结构示意图。[0009]图3是本发明工作后结构示意图。[0010]图4是本发明缓冲装置俯视图。3CN109807678A说明书2/2页具体实施方式[0011]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。[0012]如图1-4所示，一种钻孔装置，其特征在于，包括
