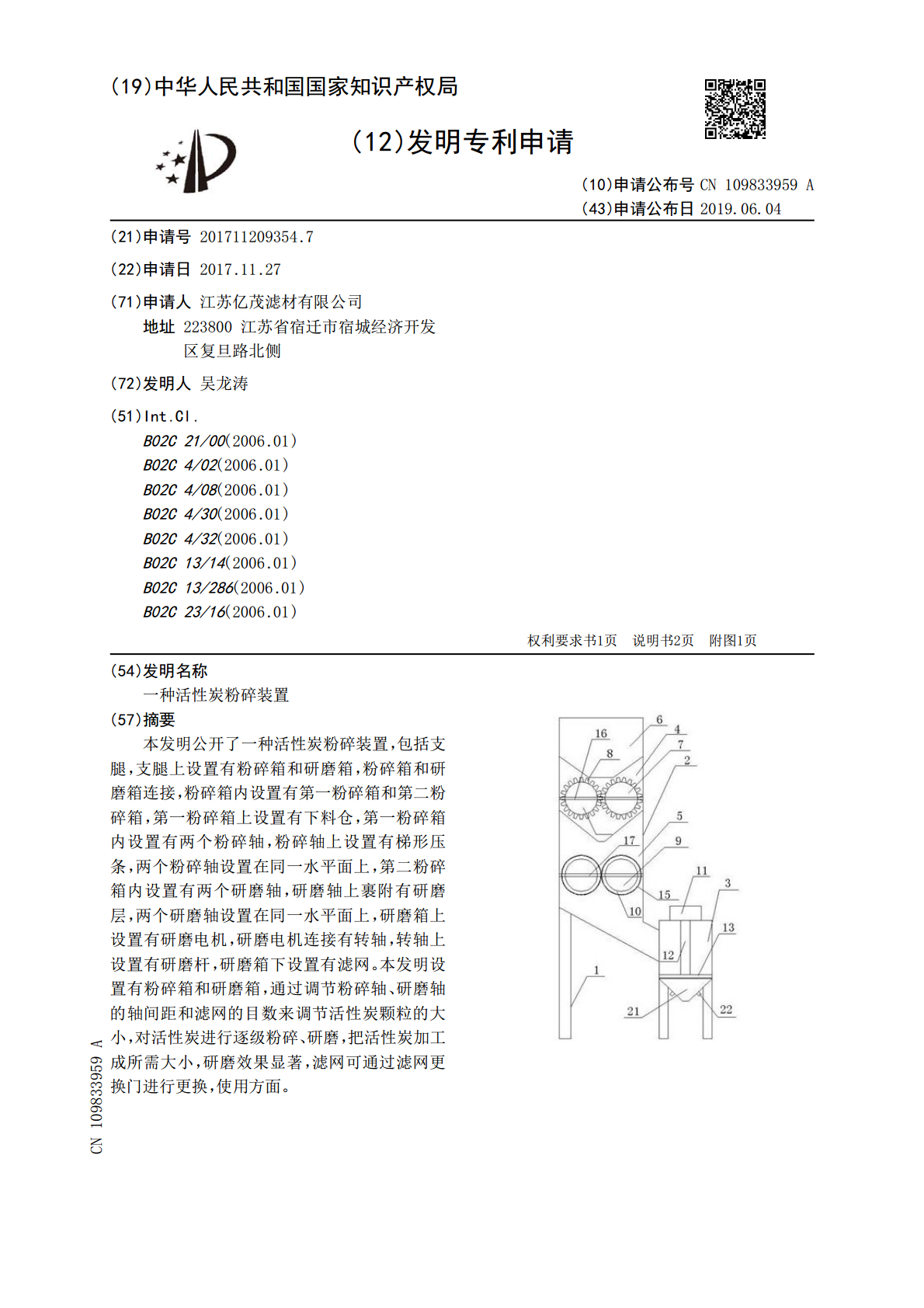

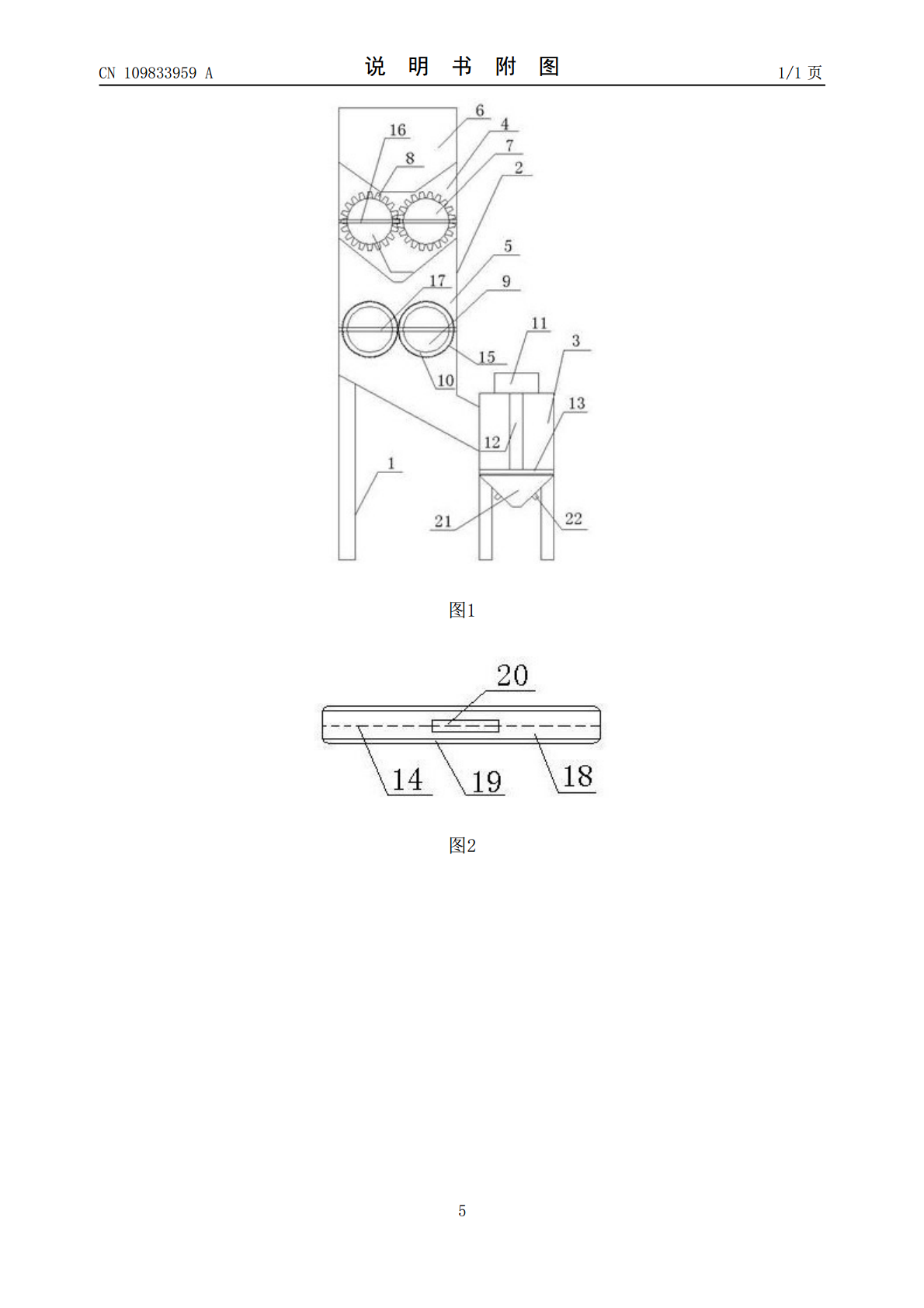

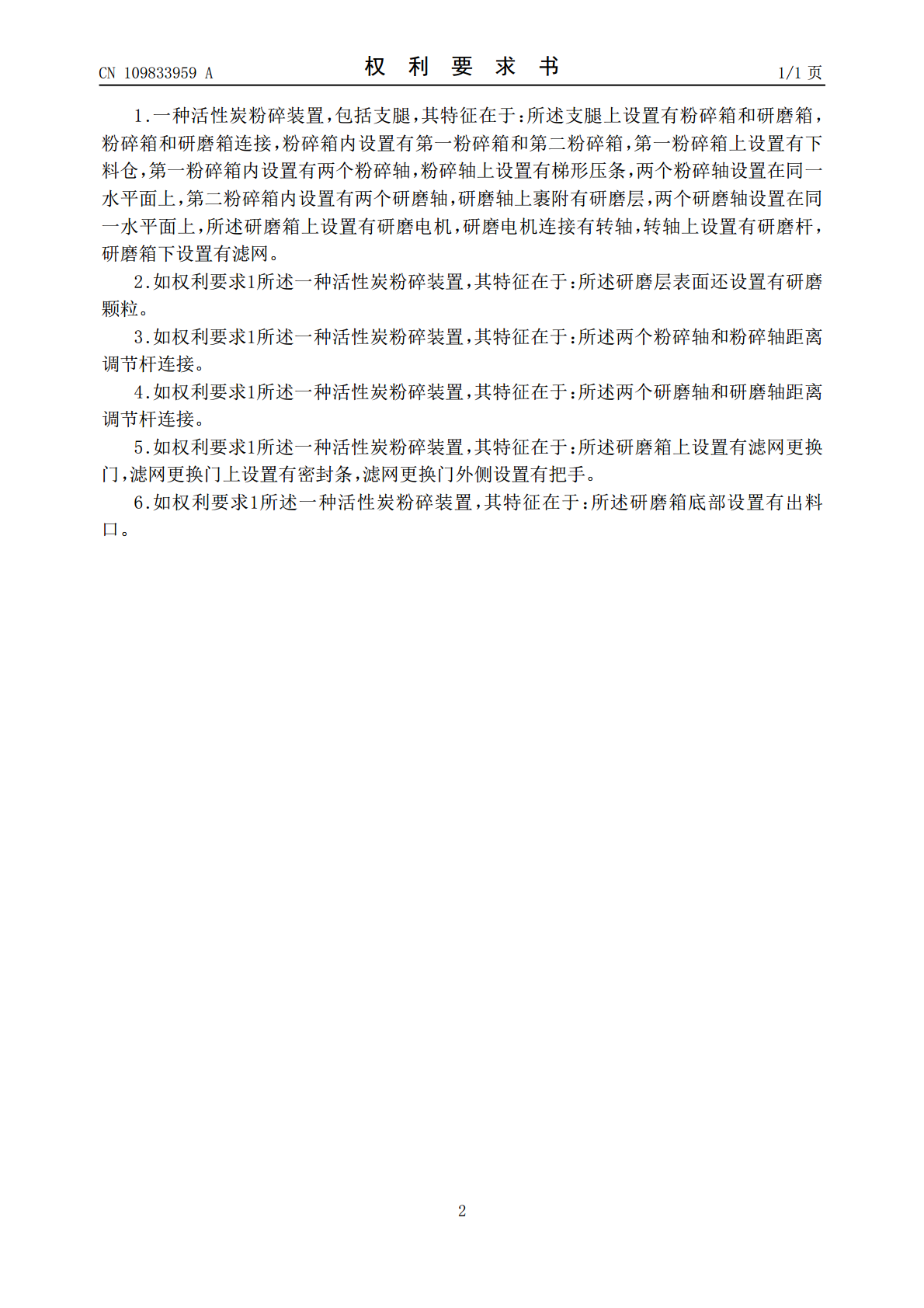

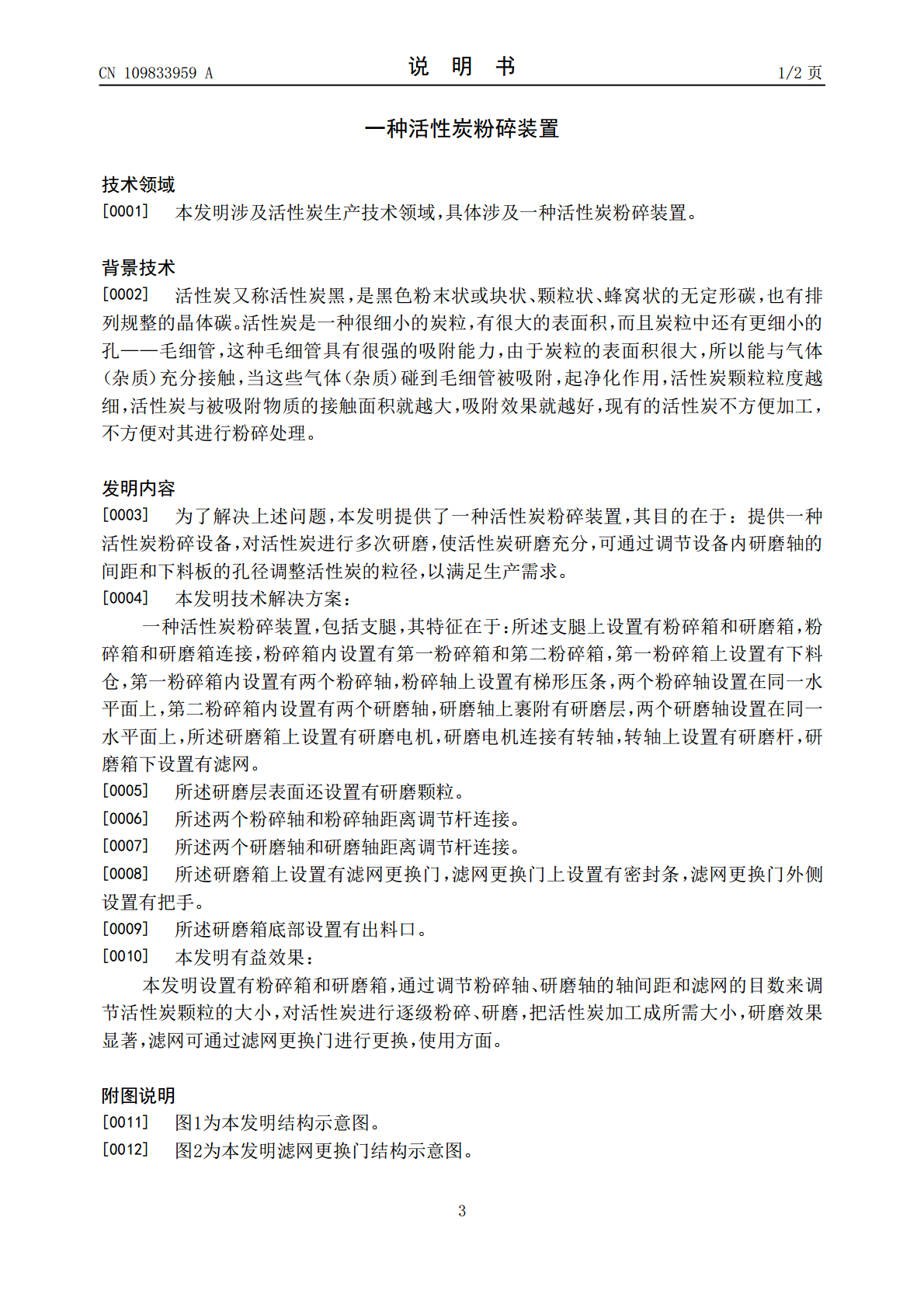

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109833959A(43)申请公布日2019.06.04(21)申请号201711209354.7(22)申请日2017.11.27(71)申请人江苏亿茂滤材有限公司地址223800江苏省宿迁市宿城经济开发区复旦路北侧(72)发明人吴龙涛(51)Int.Cl.B02C21/00(2006.01)B02C4/02(2006.01)B02C4/08(2006.01)B02C4/30(2006.01)B02C4/32(2006.01)B02C13/14(2006.01)B02C13/286(2006.01)B02C23/16(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种活性炭粉碎装置(57)摘要本发明公开了一种活性炭粉碎装置，包括支腿，支腿上设置有粉碎箱和研磨箱，粉碎箱和研磨箱连接，粉碎箱内设置有第一粉碎箱和第二粉碎箱，第一粉碎箱上设置有下料仓，第一粉碎箱内设置有两个粉碎轴，粉碎轴上设置有梯形压条，两个粉碎轴设置在同一水平面上，第二粉碎箱内设置有两个研磨轴，研磨轴上裹附有研磨层，两个研磨轴设置在同一水平面上，研磨箱上设置有研磨电机，研磨电机连接有转轴，转轴上设置有研磨杆，研磨箱下设置有滤网。本发明设置有粉碎箱和研磨箱，通过调节粉碎轴、研磨轴的轴间距和滤网的目数来调节活性炭颗粒的大小，对活性炭进行逐级粉碎、研磨，把活性炭加工成所需大小，研磨效果显著，滤网可通过滤网更换门进行更换，使用方面。CN109833959ACN109833959A权利要求书1/1页1.一种活性炭粉碎装置，包括支腿，其特征在于：所述支腿上设置有粉碎箱和研磨箱，粉碎箱和研磨箱连接，粉碎箱内设置有第一粉碎箱和第二粉碎箱，第一粉碎箱上设置有下料仓，第一粉碎箱内设置有两个粉碎轴，粉碎轴上设置有梯形压条，两个粉碎轴设置在同一水平面上，第二粉碎箱内设置有两个研磨轴，研磨轴上裹附有研磨层，两个研磨轴设置在同一水平面上，所述研磨箱上设置有研磨电机，研磨电机连接有转轴，转轴上设置有研磨杆，研磨箱下设置有滤网。2.如权利要求1所述一种活性炭粉碎装置，其特征在于：所述研磨层表面还设置有研磨颗粒。3.如权利要求1所述一种活性炭粉碎装置，其特征在于：所述两个粉碎轴和粉碎轴距离调节杆连接。4.如权利要求1所述一种活性炭粉碎装置，其特征在于：所述两个研磨轴和研磨轴距离调节杆连接。5.如权利要求1所述一种活性炭粉碎装置，其特征在于：所述研磨箱上设置有滤网更换门，滤网更换门上设置有密封条，滤网更换门外侧设置有把手。6.如权利要求1所述一种活性炭粉碎装置，其特征在于：所述研磨箱底部设置有出料口。2CN109833959A说明书1/2页一种活性炭粉碎装置技术领域[0001]本发明涉及活性炭生产技术领域，具体涉及一种活性炭粉碎装置。背景技术[0002]活性炭又称活性炭黑，是黑色粉末状或块状、颗粒状、蜂窝状的无定形碳，也有排列规整的晶体碳。活性炭是一种很细小的炭粒，有很大的表面积，而且炭粒中还有更细小的孔——毛细管，这种毛细管具有很强的吸附能力，由于炭粒的表面积很大，所以能与气体（杂质）充分接触，当这些气体（杂质）碰到毛细管被吸附，起净化作用，活性炭颗粒粒度越细，活性炭与被吸附物质的接触面积就越大，吸附效果就越好，现有的活性炭不方便加工，不方便对其进行粉碎处理。发明内容[0003]为了解决上述问题，本发明提供了一种活性炭粉碎装置，其目的在于：提供一种活性炭粉碎设备，对活性炭进行多次研磨，使活性炭研磨充分，可通过调节设备内研磨轴的间距和下料板的孔径调整活性炭的粒径，以满足生产需求。[0004]本发明技术解决方案：一种活性炭粉碎装置，包括支腿，其特征在于：所述支腿上设置有粉碎箱和研磨箱，粉碎箱和研磨箱连接，粉碎箱内设置有第一粉碎箱和第二粉碎箱，第一粉碎箱上设置有下料仓，第一粉碎箱内设置有两个粉碎轴，粉碎轴上设置有梯形压条，两个粉碎轴设置在同一水平面上，第二粉碎箱内设置有两个研磨轴，研磨轴上裹附有研磨层，两个研磨轴设置在同一水平面上，所述研磨箱上设置有研磨电机，研磨电机连接有转轴，转轴上设置有研磨杆，研磨箱下设置有滤网。[0005]所述研磨层表面还设置有研磨颗粒。[0006]所述两个粉碎轴和粉碎轴距离调节杆连接。[0007]所述两个研磨轴和研磨轴距离调节杆连接。[0008]所述研磨箱上设置有滤网更换门，滤网更换门上设置有密封条，滤网更换门外侧设置有把手。[0009]所述研磨箱底部设置有出料口。[0010]本发明有益效果：本发明设置有粉碎箱和研磨箱，通过调节粉碎轴、研磨轴的轴间距和滤网的目数来调节活性炭颗粒的大小，对活性炭进行逐级粉碎、研磨，把活性炭加工成所需大小，研磨效果显著，滤网可通过滤网更换门进行更换，使
