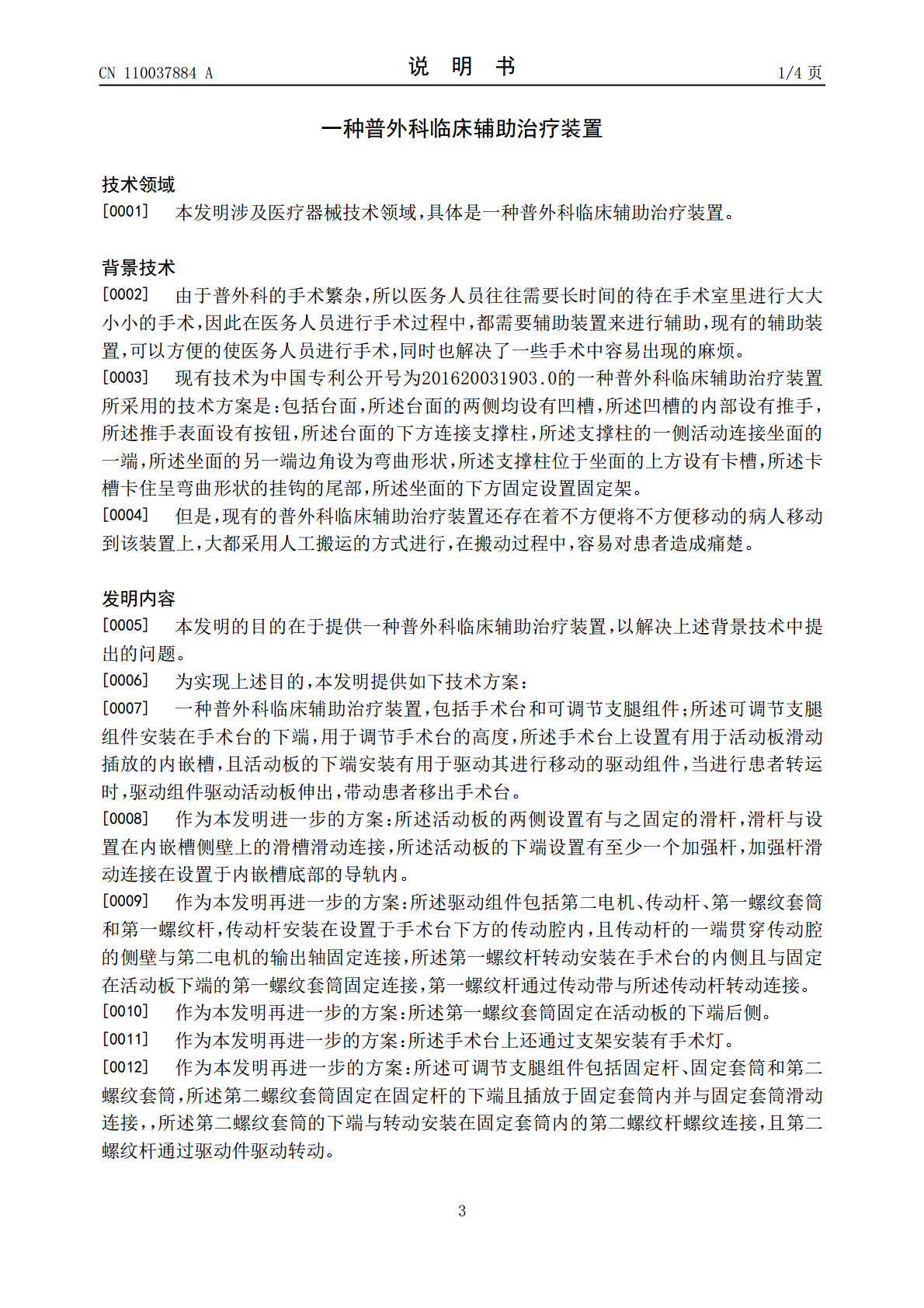

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110037884A(43)申请公布日2019.07.23(21)申请号201910425423.0(22)申请日2019.05.21(71)申请人黄德科地址277300山东省枣庄市峄城区承水中路10号(72)发明人黄德科孟凡龙(74)专利代理机构北京汇捷知识产权代理事务所(普通合伙)11531代理人马金华(51)Int.Cl.A61G13/06(2006.01)A61G13/10(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种普外科临床辅助治疗装置(57)摘要本发明涉及医疗器械技术领域,具体是一种普外科临床辅助治疗装置,包括手术台和可调节支腿组件;所述可调节支腿组件安装在手术台的下端,用于调节手术台的高度,所述手术台上设置有用于活动板滑动插放的内嵌槽,且活动板的下端安装有用于驱动其进行移动的驱动组件,当进行患者转运时,驱动组件驱动活动板伸出,带动患者移出手术台。本发明设计新颖,当进行患者转运时,驱动组件驱动活动板伸出,带动患者移出手术台,从而减轻患者在转运过程中的痛楚,通过设置的可调节支腿组件实现工作台高度的调节,一方面可满足不同手术医师的操作要求,同时还可实现在患者转运时与担架进行水平对齐调节。CN110037884ACN110037884A权利要求书1/1页1.一种普外科临床辅助治疗装置,包括手术台(1)和可调节支腿组件;所述可调节支腿组件安装在手术台(1)的下端,用于调节手术台(1)的高度,其特征在于,所述手术台(1)上设置有用于活动板(5)滑动插放的内嵌槽,且活动板(5)的下端安装有用于驱动其进行移动的驱动组件,当进行患者转运时,驱动组件驱动活动板(5)伸出,带动患者移出手术台。2.根据权利要求1所述的一种普外科临床辅助治疗装置,其特征在于,所述活动板(5)的两侧设置有与之固定的滑杆(6),滑杆(6)与设置在内嵌槽侧壁上的滑槽(7)滑动连接,所述活动板(5)的下端设置有至少一个加强杆(8),加强杆(8)滑动连接在设置于内嵌槽底部的导轨(9)内。3.根据权利要求1所述的一种普外科临床辅助治疗装置,其特征在于,所述驱动组件包括第二电机(15)、传动杆(16)、第一螺纹套筒(12)和第一螺纹杆(13),传动杆(16)安装在设置于手术台(1)下方的传动腔(14)内,且传动杆(16)的一端贯穿传动腔(14)的侧壁与第二电机(15)的输出轴固定连接,所述第一螺纹杆(13)转动安装在手术台(1)的内侧且与固定在活动板(5)下端的第一螺纹套筒(1)固定连接,第一螺纹杆(13)通过传动带与所述传动杆(16)转动连接。4.根据权利要求1所述的一种普外科临床辅助治疗装置,其特征在于,所述第一螺纹套筒(12)固定在活动板(5)的下端后侧。5.根据权利要求1所述的一种普外科临床辅助治疗装置,其特征在于,所述手术台(1)上还通过支架(10)安装有手术灯(11)。6.根据权利要求1所述的一种普外科临床辅助治疗装置,其特征在于,所述可调节支腿组件包括固定杆(2)、固定套筒(3)和第二螺纹套筒(17),所述第二螺纹套筒(17)固定在固定杆(2)的下端且插放于固定套筒(3)内并与固定套筒(3)滑动连接,,所述第二螺纹套筒(17)的下端与转动安装在固定套筒(3)内的第二螺纹杆(18)螺纹连接,且第二螺纹杆(18)通过驱动件驱动转动。7.根据权利要求1所述的一种普外科临床辅助治疗装置,其特征在于,所述驱动件包括第第一电机(4)和锥齿轮组(19),第一电机(4)安装在固定套筒(3)的外侧,且第一电机(4)的输出轴贯穿固定套筒(3)的侧壁通过锥齿轮组(19)与第二螺纹杆(18)转动连接。8.根据权利要求1所述的一种普外科临床辅助治疗装置,其特征在于,所述锥齿轮组(19)由相互垂直且啮合的两个锥齿轮组成。9.根据权利要求1所述的一种普外科临床辅助治疗装置,其特征在于,所述可调节支腿组件包括支撑杆组件(20)、底板(21)和驱动支撑杆组件(20)活动的丝杆组件,所述支撑杆组件(20)包括两个相互转动连接的支撑杆,且支撑杆组件(20)的上侧两端部铰接在手术台(1)的下端,支撑杆组件(20)的下侧两端部中一个端部铰接在底板(21)上,另一端部与丝杆组件铰接。10.根据权利要求1所述的一种普外科临床辅助治疗装置,其特征在于,所述丝杆组件包括转动安装在设置于底板(21)上的活动腔(25)内的第三螺纹杆(22)和与第三螺纹杆(22)螺纹连接的第三螺纹套筒(23),第三螺纹套筒(23)的上端通过贯穿活动腔(25)上壁的连接块与支撑杆组件(20)下侧一端部铰接,所述第三螺纹杆(22)与安装在底板(21)上的第三电机(24)的输出轴固定连接。2CN110037884A说明书1/4页
