一种可自动翻面的PVC板传输装置.pdf

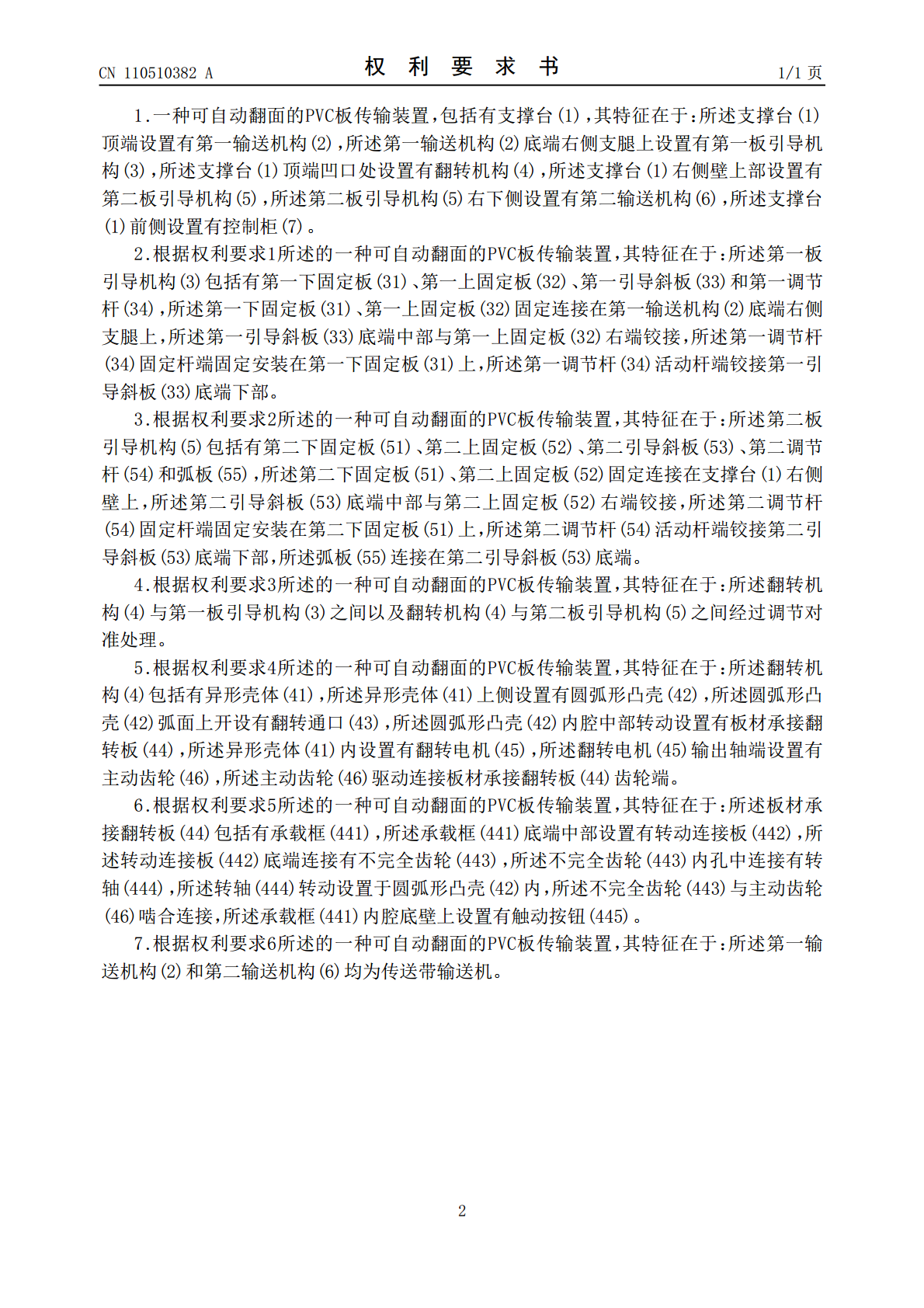

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110510382A(43)申请公布日2019.11.29(21)申请号201910876363.4(22)申请日2019.09.17(71)申请人安徽可尔海思塑业有限公司地址238100安徽省马鞍山市含山县褒禅山经济园区兴业路18号G2栋(72)发明人诸克敏诸俊博王成伟李玲(74)专利代理机构合肥顺超知识产权代理事务所(特殊普通合伙)34120代理人陈慕(51)Int.Cl.B65G47/52(2006.01)B65G47/252(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种可自动翻面的PVC板传输装置(57)摘要本发明公开了板材生产设备技术领域的一种可自动翻面的PVC板传输装置，包括有支撑台，所述支撑台顶端设置有第一输送机构，所述第一输送机构底端右侧支腿上设置有第一板引导机构，所述支撑台顶端凹口处设置有翻转机构，所述支撑台右侧壁上部设置有第二板引导机构，所述第二板引导机构右下侧设置有第二输送机构，所述支撑台前侧设置有控制柜，本发明结构简单，操作简便，加工过程中PVC板的输送和翻面均实现自动化，无需人工翻面和搬运，节省人力，生产成本降低，同时人工劳动强度降低，安全隐患降低，生产效率明显提高，经济效益更好。CN110510382ACN110510382A权利要求书1/1页1.一种可自动翻面的PVC板传输装置，包括有支撑台(1)，其特征在于：所述支撑台(1)顶端设置有第一输送机构(2)，所述第一输送机构(2)底端右侧支腿上设置有第一板引导机构(3)，所述支撑台(1)顶端凹口处设置有翻转机构(4)，所述支撑台(1)右侧壁上部设置有第二板引导机构(5)，所述第二板引导机构(5)右下侧设置有第二输送机构(6)，所述支撑台(1)前侧设置有控制柜(7)。2.根据权利要求1所述的一种可自动翻面的PVC板传输装置，其特征在于：所述第一板引导机构(3)包括有第一下固定板(31)、第一上固定板(32)、第一引导斜板(33)和第一调节杆(34)，所述第一下固定板(31)、第一上固定板(32)固定连接在第一输送机构(2)底端右侧支腿上，所述第一引导斜板(33)底端中部与第一上固定板(32)右端铰接，所述第一调节杆(34)固定杆端固定安装在第一下固定板(31)上，所述第一调节杆(34)活动杆端铰接第一引导斜板(33)底端下部。3.根据权利要求2所述的一种可自动翻面的PVC板传输装置，其特征在于：所述第二板引导机构(5)包括有第二下固定板(51)、第二上固定板(52)、第二引导斜板(53)、第二调节杆(54)和弧板(55)，所述第二下固定板(51)、第二上固定板(52)固定连接在支撑台(1)右侧壁上，所述第二引导斜板(53)底端中部与第二上固定板(52)右端铰接，所述第二调节杆(54)固定杆端固定安装在第二下固定板(51)上，所述第二调节杆(54)活动杆端铰接第二引导斜板(53)底端下部，所述弧板(55)连接在第二引导斜板(53)底端。4.根据权利要求3所述的一种可自动翻面的PVC板传输装置，其特征在于：所述翻转机构(4)与第一板引导机构(3)之间以及翻转机构(4)与第二板引导机构(5)之间经过调节对准处理。5.根据权利要求4所述的一种可自动翻面的PVC板传输装置，其特征在于：所述翻转机构(4)包括有异形壳体(41)，所述异形壳体(41)上侧设置有圆弧形凸壳(42)，所述圆弧形凸壳(42)弧面上开设有翻转通口(43)，所述圆弧形凸壳(42)内腔中部转动设置有板材承接翻转板(44)，所述异形壳体(41)内设置有翻转电机(45)，所述翻转电机(45)输出轴端设置有主动齿轮(46)，所述主动齿轮(46)驱动连接板材承接翻转板(44)齿轮端。6.根据权利要求5所述的一种可自动翻面的PVC板传输装置，其特征在于：所述板材承接翻转板(44)包括有承载框(441)，所述承载框(441)底端中部设置有转动连接板(442)，所述转动连接板(442)底端连接有不完全齿轮(443)，所述不完全齿轮(443)内孔中连接有转轴(444)，所述转轴(444)转动设置于圆弧形凸壳(42)内，所述不完全齿轮(443)与主动齿轮(46)啮合连接，所述承载框(441)内腔底壁上设置有触动按钮(445)。7.根据权利要求6所述的一种可自动翻面的PVC板传输装置，其特征在于：所述第一输送机构(2)和第二输送机构(6)均为传送带输送机。2CN110510382A说明书1/3页一种可自动翻面的PVC板传输装置技术领域[0001]本发明涉及板材生产设备技术领域，具体为一种可自动翻面的PVC板传输装置。背景技术[0002]随着社会经济的不断快速发展，房屋装修的需求也大幅上涨，伴随着木材的大量消耗，在短
