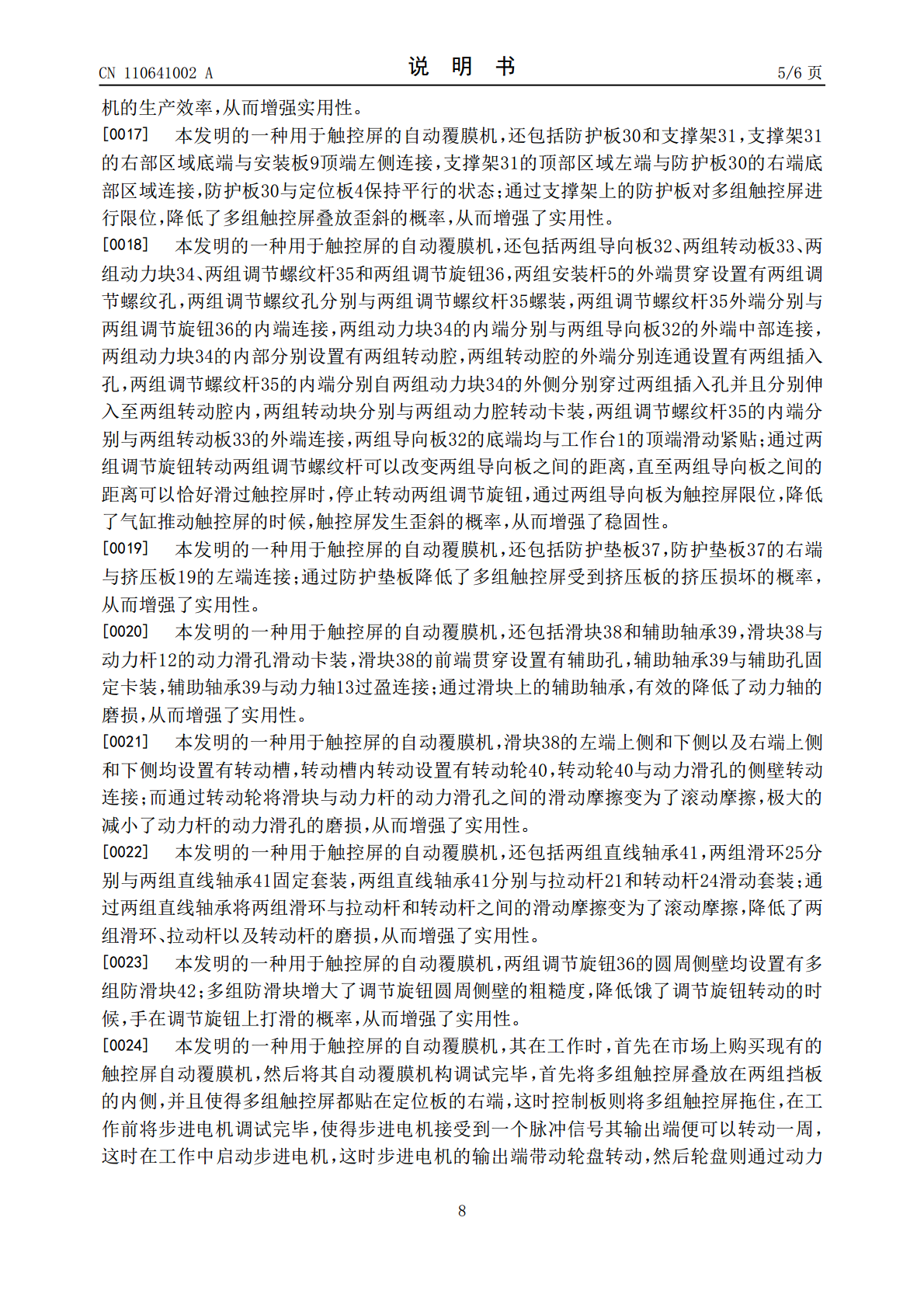

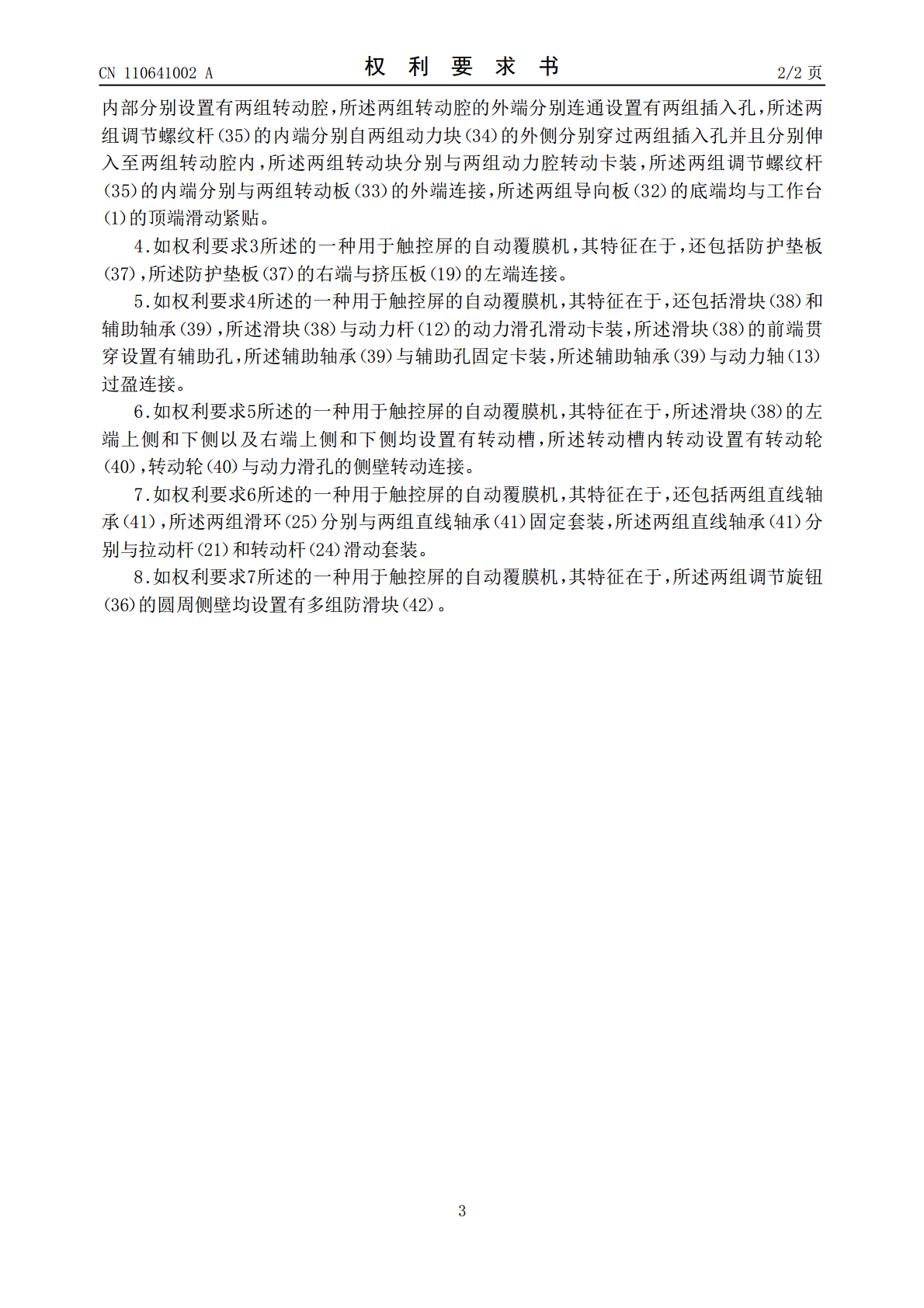

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110641002A(43)申请公布日2020.01.03(21)申请号201910767448.9(22)申请日2019.08.20(71)申请人江苏迪佳电子有限公司地址224000江苏省盐城市盐都区盐龙街道智能终端创业园三期(72)发明人胡克万国春蔡国武杨纪辉(74)专利代理机构常州市权航专利代理有限公司32280代理人蒋鸣娜(51)Int.Cl.B29C63/02(2006.01)B29C31/08(2006.01)权利要求书2页说明书6页附图4页(54)发明名称一种用于触控屏的自动覆膜机(57)摘要本发明涉及触控屏加工设备附属装置的技术领域，特别是涉及一种用于触控屏的自动覆膜机，其通过增设自动送料机构来代替自动覆膜机构输入侧的工作人员，因此降低了自动覆膜机的人力成本，同时提高了自动覆膜机喂料的连续性，因而提高了自动覆膜机的生产效率；包括工作台、自动覆膜机构和四组支腿；还包括定位板、两组安装杆、两组挡板、固定板、气缸、安装板、步进电机、轮盘、动力杆、动力轴、控制板、两组托板、两组卡杆、复位弹簧、带动块、挤压板、伸缩杆、拉动杆、限位板、两组连接杆、转动杆、两组滑环和支持杆，气缸的输出端设置有推动板，气缸设置有按钮开关组件，控制板的中部右侧设置有滑动腔。CN110641002ACN110641002A权利要求书1/2页1.一种用于触控屏的自动覆膜机，包括工作台（1）、自动覆膜机构（2）和四组支腿（3），四组支腿（3）的顶端分别与工作台（1）的底端左前侧、左后侧、右前侧和右后侧连接，自动覆膜机构（2）安装在工作台（1）的顶端中部；其特征在于，还包括定位板（4）、两组安装杆（5）、两组挡板（6）、固定板（7）、气缸（8）、安装板（9）、步进电机（10）、轮盘（11）、动力杆（12）、动力轴（13）、控制板（14）、两组托板（15）、两组卡杆（16）、复位弹簧（17）、带动块（18）、挤压板（19）、伸缩杆（20）、拉动杆（21）、限位板（22）、两组连接杆（23）、转动杆（24）、两组滑环（25）和支持杆（26），所述定位板（4）的底端前侧和后侧分别与两组安装杆（5）的顶端连接，所述两组安装杆（5）的底端分别与工作台（1）的顶端右前侧和右后侧连接，所述两组挡板（6）的左端分别与定位板（4）的右端前侧和后侧连接，所述固定板（7）的左端与工作台（1）的右端顶部连接，所述气缸（8）的底端与固定板（7）的顶端中部连接，所述气缸（8）的输出端设置有推动板（27），所述气缸（8）设置有按钮开关组件（28），所述按钮开关组件（28）安装在气缸（8）的顶端中部区域左侧，所述安装板（9）的底端与固定板（7）的顶端后侧连接，所述安装板（9）的前端中部贯穿设置有转动孔，所述步进电机（10）的前端与安装板（9）的后端连接，所述步进电机（10）的输出端自安装板（9）的后侧穿过转动孔并且伸出至安装板（9）的前侧，所述步进电机（10）的输出端的前端与轮盘（11）的中部键连接，所述动力轴（13）的后端与轮盘（11）的前端左侧连接，所述动力杆（12）的前端贯穿设置有动力滑孔，所述动力滑孔与动力轴（13）滑动卡装，所述动力杆（12）的底端与控制板（14）的顶端右侧连接，所述控制板（14）的中部右侧设置有滑动腔，所述带动块（18）与滑动腔滑动卡装，所述滑动腔的顶端连通有滑动孔，所述复位弹簧（17）的左端和右端分别与滑动腔的左端和带动块（18）的左端紧贴，所述两组拖板的底端均与工作台（1）的顶端连接，所述控制板（14）的前端和后端分别设置有两组滑动卡槽，所述两组滑动卡槽分别与两组卡杆（16）滑动卡装，所述两组卡杆（16）的外端分别与两组托板（15）的内端顶部连接，所述两组连接杆（23）的左端和右端分别与限位板（22）的右端顶部区域和底部区域的后侧以及安装板（9）的左端中部区域连接，所述限位板（22）的左端中上部区域贯穿设置有伸缩孔，所述伸缩孔与伸缩杆（20）滑动套装，所述伸缩杆（20）的左端和右端分别与挤压板（19）的右端顶部和拉动杆（21）的左端顶部连接，所述支持杆（26）的左端与限位板（22）的右端底部区域连接，所述转动杆（24）的中部与支持杆（26）的右端铰接，所述两组滑环（25）分别与拉动杆（21）和转动杆（24）的中下部区域滑动套装，所述转动杆（24）的顶端与上侧滑环的右端铰接，所述带动块（18）的顶端设置有同步杆（29），所述同步杆（29）与滑动孔滑动卡装，所述同步杆（29）的顶端与下侧滑环的底端左侧铰接。2.如权利要求1所述的一种用于触控屏的自动覆膜机，其特征在于，还包括防护板（30）和支撑架（31），所述支撑架（31）的右部区域底端与安装板（9）顶端左侧连接，所述支撑架（31
