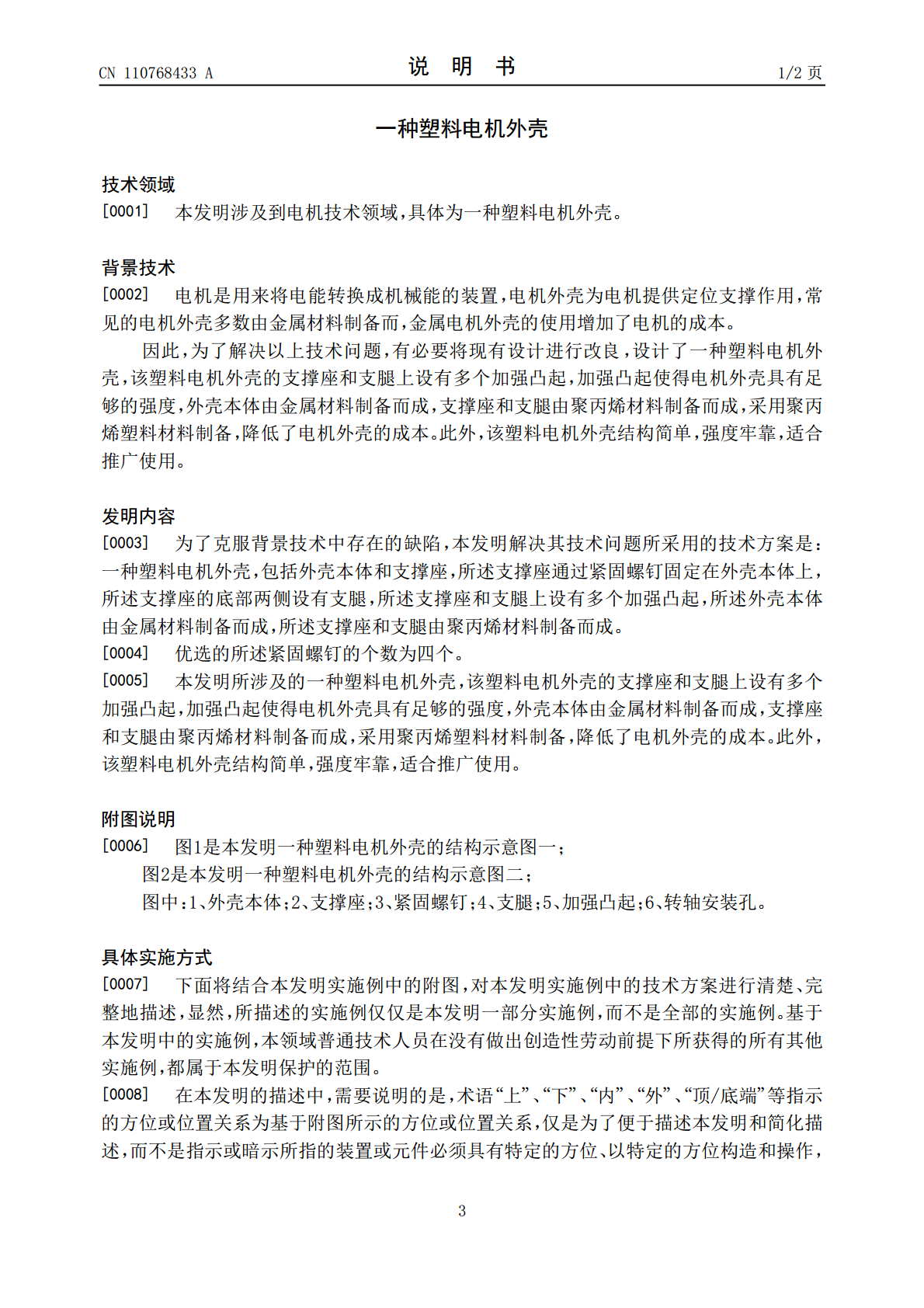

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110768433A(43)申请公布日2020.02.07(21)申请号201911034878.6(22)申请日2019.10.29(71)申请人泰信电机（苏州）有限公司地址215000江苏省苏州市吴中经济开发区河东工业园(72)发明人崔光镐(74)专利代理机构苏州国卓知识产权代理有限公司32331代理人董慧婷(51)Int.Cl.H02K5/04(2006.01)H02K5/02(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种塑料电机外壳(57)摘要本发明公开的属于电机技术领域，具体为一种塑料电机外壳，该塑料电机外壳，包括外壳本体和支撑座，支撑座通过紧固螺钉固定在外壳本体上。本发明所涉及的一种塑料电机外壳，该塑料电机外壳的支撑座和支腿上设有多个加强凸起，加强凸起使得电机外壳具有足够的强度，外壳本体由金属材料制备而成，支撑座和支腿由聚丙烯材料制备而成，采用聚丙烯塑料材料制备，降低了电机外壳的成本。此外，该塑料电机外壳结构简单，强度牢靠，适合推广使用。CN110768433ACN110768433A权利要求书1/1页1.一种塑料电机外壳，包括外壳本体（1）和支撑座（2），其特征在于：所述支撑座（2）通过紧固螺钉（3）固定在外壳本体（1）上，所述支撑座（2）的底部两侧设有支腿（4），所述支撑座（2）和支腿（4）上设有多个加强凸起（5），所述外壳本体（1）由金属材料制备而成，所述支撑座（2）和支腿（4）由聚丙烯材料制备而成。2.根据权利要求1所述的一种塑料电机外壳，其特征在于：所述紧固螺钉（3）的个数为四个。2CN110768433A说明书1/2页一种塑料电机外壳技术领域[0001]本发明涉及到电机技术领域，具体为一种塑料电机外壳。背景技术[0002]电机是用来将电能转换成机械能的装置，电机外壳为电机提供定位支撑作用，常见的电机外壳多数由金属材料制备而，金属电机外壳的使用增加了电机的成本。因此，为了解决以上技术问题，有必要将现有设计进行改良，设计了一种塑料电机外壳，该塑料电机外壳的支撑座和支腿上设有多个加强凸起，加强凸起使得电机外壳具有足够的强度，外壳本体由金属材料制备而成，支撑座和支腿由聚丙烯材料制备而成，采用聚丙烯塑料材料制备，降低了电机外壳的成本。此外，该塑料电机外壳结构简单，强度牢靠，适合推广使用。发明内容[0003]为了克服背景技术中存在的缺陷，本发明解决其技术问题所采用的技术方案是：一种塑料电机外壳，包括外壳本体和支撑座，所述支撑座通过紧固螺钉固定在外壳本体上，所述支撑座的底部两侧设有支腿，所述支撑座和支腿上设有多个加强凸起，所述外壳本体由金属材料制备而成，所述支撑座和支腿由聚丙烯材料制备而成。[0004]优选的所述紧固螺钉的个数为四个。[0005]本发明所涉及的一种塑料电机外壳，该塑料电机外壳的支撑座和支腿上设有多个加强凸起，加强凸起使得电机外壳具有足够的强度，外壳本体由金属材料制备而成，支撑座和支腿由聚丙烯材料制备而成，采用聚丙烯塑料材料制备，降低了电机外壳的成本。此外，该塑料电机外壳结构简单，强度牢靠，适合推广使用。附图说明[0006]图1是本发明一种塑料电机外壳的结构示意图一；图2是本发明一种塑料电机外壳的结构示意图二；图中：1、外壳本体；2、支撑座；3、紧固螺钉；4、支腿；5、加强凸起；6、转轴安装孔。具体实施方式[0007]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。[0008]在本发明的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，3CN110768433A说明书2/2页因此不能理解为对本发明的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。[0009]在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。[0010]请参阅图1和图2，一种塑料电机外壳，包括外壳本体1和
