一种LNG水浴加热装置及方法.pdf

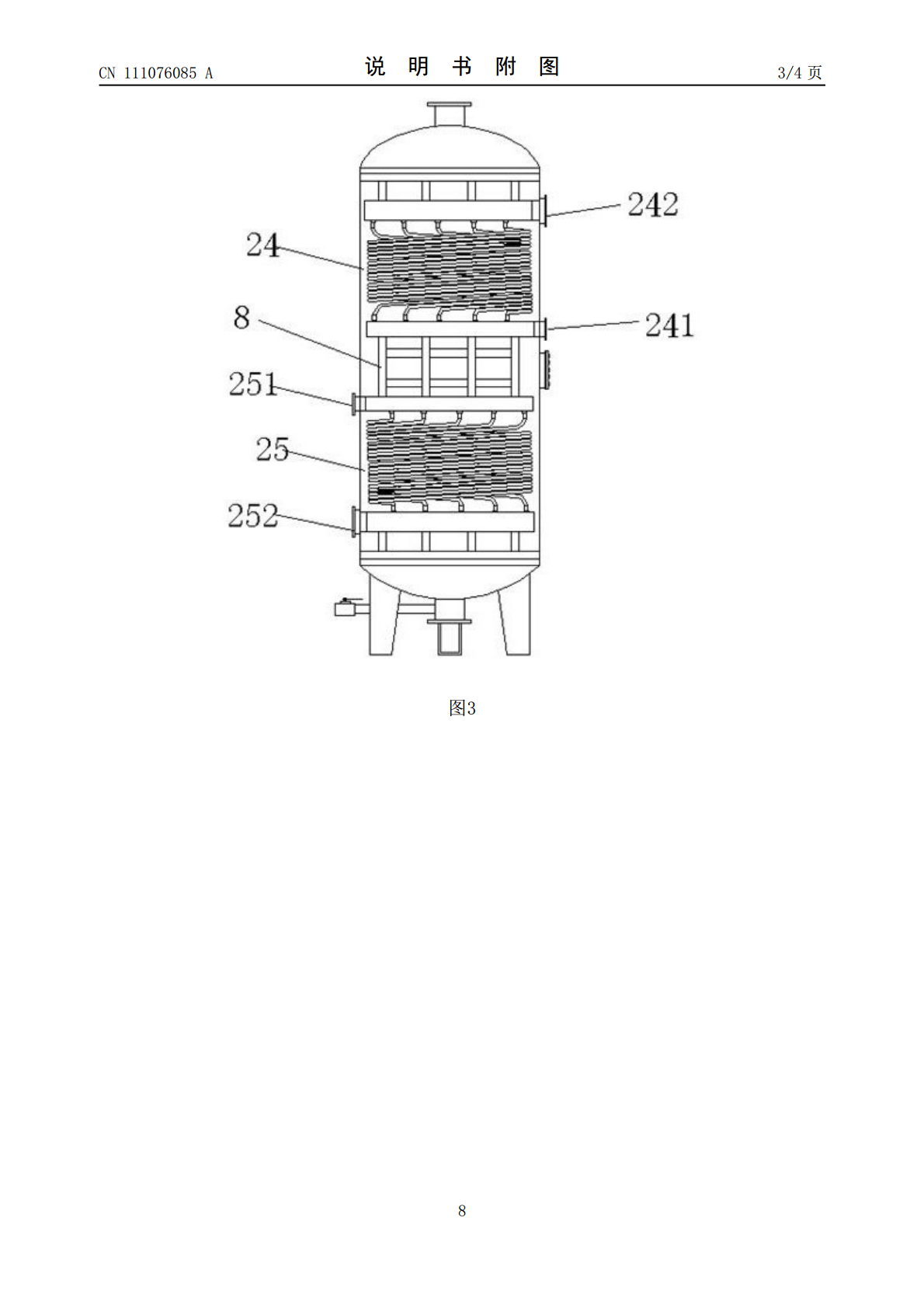

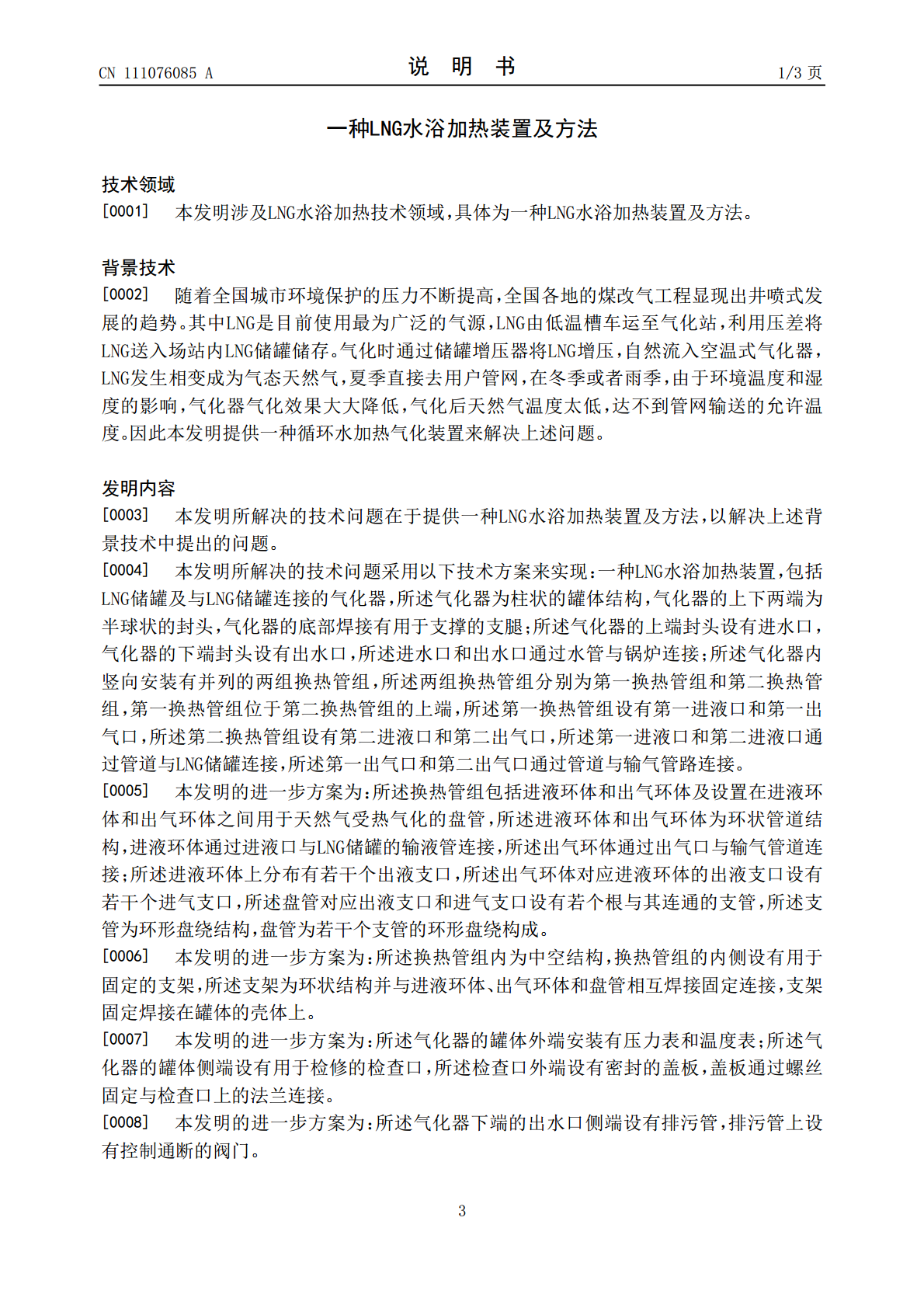

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111076085A(43)申请公布日2020.04.28(21)申请号202010009475.2(22)申请日2020.01.06(71)申请人阜阳国祯燃气有限公司地址236000安徽省阜阳市安徽颍东经济开发区辛桥路东侧、富强路北侧徽清科技园A1栋办公楼11楼(72)发明人谢广飞王正新童宣民(74)专利代理机构合肥东邦滋原专利代理事务所(普通合伙)34155代理人吴晓娜(51)Int.Cl.F17C9/02(2006.01)F17C13/00(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种LNG水浴加热装置及方法(57)摘要本发明提供一种LNG水浴加热装置及方法，包括LNG储罐及与LNG储罐连接的气化器，所述气化器为柱状的罐体结构，气化器的上下两端为半球状的封头，气化器的底部焊接有用于支撑的支腿，所述气化器的上端封头设有进水口，气化器的下端封头设有出水口，所述进水口和出水口通过水管与锅炉连接。本发明气化器采用并列的双组换热管组，通过循环水浴加热的方式换热，锅炉为循环水提供充足的热能，提高了天然气气化效率。换热管组通过进液环体和出气环体分布上分布连接若干根气化的支管，支管环形盘绕在罐体内增加换热的面积，提高换热效率。CN111076085ACN111076085A权利要求书1/1页1.一种LNG水浴加热装置，包括LNG储罐及与LNG储罐连接的气化器，所述气化器为柱状的罐体结构，气化器的上下两端为半球状的封头，气化器的底部焊接有用于支撑的支腿，其特征在于：所述气化器的上端封头设有进水口，气化器的下端封头设有出水口，所述进水口和出水口通过水管与锅炉连接；所述气化器内竖向安装有并列的两组换热管组，所述两组换热管组分别为第一换热管组和第二换热管组，第一换热管组位于第二换热管组的上端，所述第一换热管组设有第一进液口和第一出气口，所述第二换热管组设有第二进液口和第二出气口，所述第一进液口和第二进液口通过管道与LNG储罐连接，所述第一出气口和第二出气口通过管道与输气管路连接。2.根据权利要求1所述的一种LNG水浴加热装置，其特征在于：所述换热管组包括进液环体和出气环体及设置在进液环体和出气环体之间用于天然气受热气化的盘管，所述进液环体和出气环体为环状管道结构，进液环体通过进液口与LNG储罐的输液管连接，所述出气环体通过出气口与输气管道连接；所述进液环体上分布有若干个出液支口，所述出气环体对应进液环体的出液支口设有若干个进气支口，所述盘管对应出液支口和进气支口设有若个根与其连通的支管，所述支管为环形盘绕结构，盘管为若干个支管的环形盘绕构成。3.根据权利要求2所述的一种LNG水浴加热装置，其特征在于：所述换热管组内为中空结构，换热管组的内侧设有用于固定的支架，所述支架为环状结构并与进液环体、出气环体和盘管相互焊接固定连接，支架固定焊接在罐体的壳体上。4.根据权利要求1所述的一种LNG水浴加热装置，其特征在于：所述气化器的罐体外端安装有压力表和温度表；所述气化器的罐体侧端设有用于检修的检查口，所述检查口外端设有密封的盖板，盖板通过螺丝固定与检查口上的法兰连接。5.根据权利要求1所述的一种LNG水浴加热装置，其特征在于：所述气化器下端的出水口侧端设有排污管，排污管上设有控制通断的阀门。6.根据权利要求1所述的一种LNG水浴加热装置，其特征在于：所述LNG储罐的输出管设有控制通断的第一球阀，所述第一进液口和第二进液口的外接输液管道上分别设有第二球阀和第三球阀，所述第一出气口和第二出气口的外接输气管道上分别设有第四球阀和第五球阀。7.根据权利要求6所述的一种LNG水浴加热装置，其特征在于：所述进水口和出水口连接水管的一端分别设有控制通断的进水阀门和出水阀门，所述水管外端包裹有保温材质，所述锅炉一端的输水管上设有水泵。8.根据权利要求1至7中任意一项所述的一种LNG水浴加热装置及方法，其特征在于：LNG储罐将液体天然气输送至气化器，气化器通过双组换热盘管对液体天然气进行气化，气化器内循环水通过锅炉加热与换热盘管进行换热。2CN111076085A说明书1/3页一种LNG水浴加热装置及方法技术领域[0001]本发明涉及LNG水浴加热技术领域，具体为一种LNG水浴加热装置及方法。背景技术[0002]随着全国城市环境保护的压力不断提高，全国各地的煤改气工程显现出井喷式发展的趋势。其中LNG是目前使用最为广泛的气源，LNG由低温槽车运至气化站，利用压差将LNG送入场站内LNG储罐储存。气化时通过储罐增压器将LNG增压，自然流入空温式气化器，LNG发生相变成为气态天然气，夏季直接去用户管网，在冬季或者雨季，由于环境温度和湿度的影响，气化器气化效果大大降低，气化后天
