具有破碎功能的石灰石输送装置.pdf

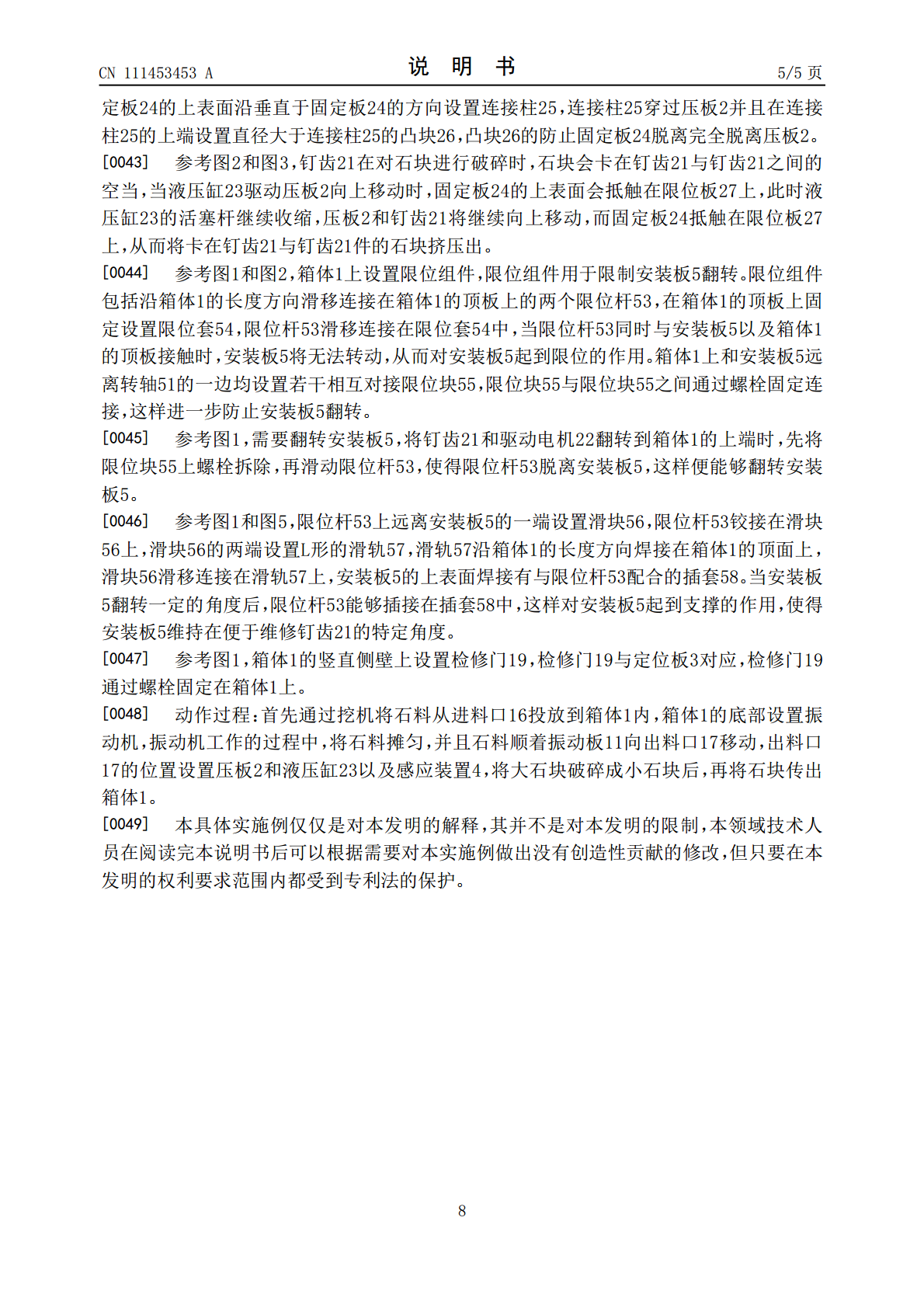

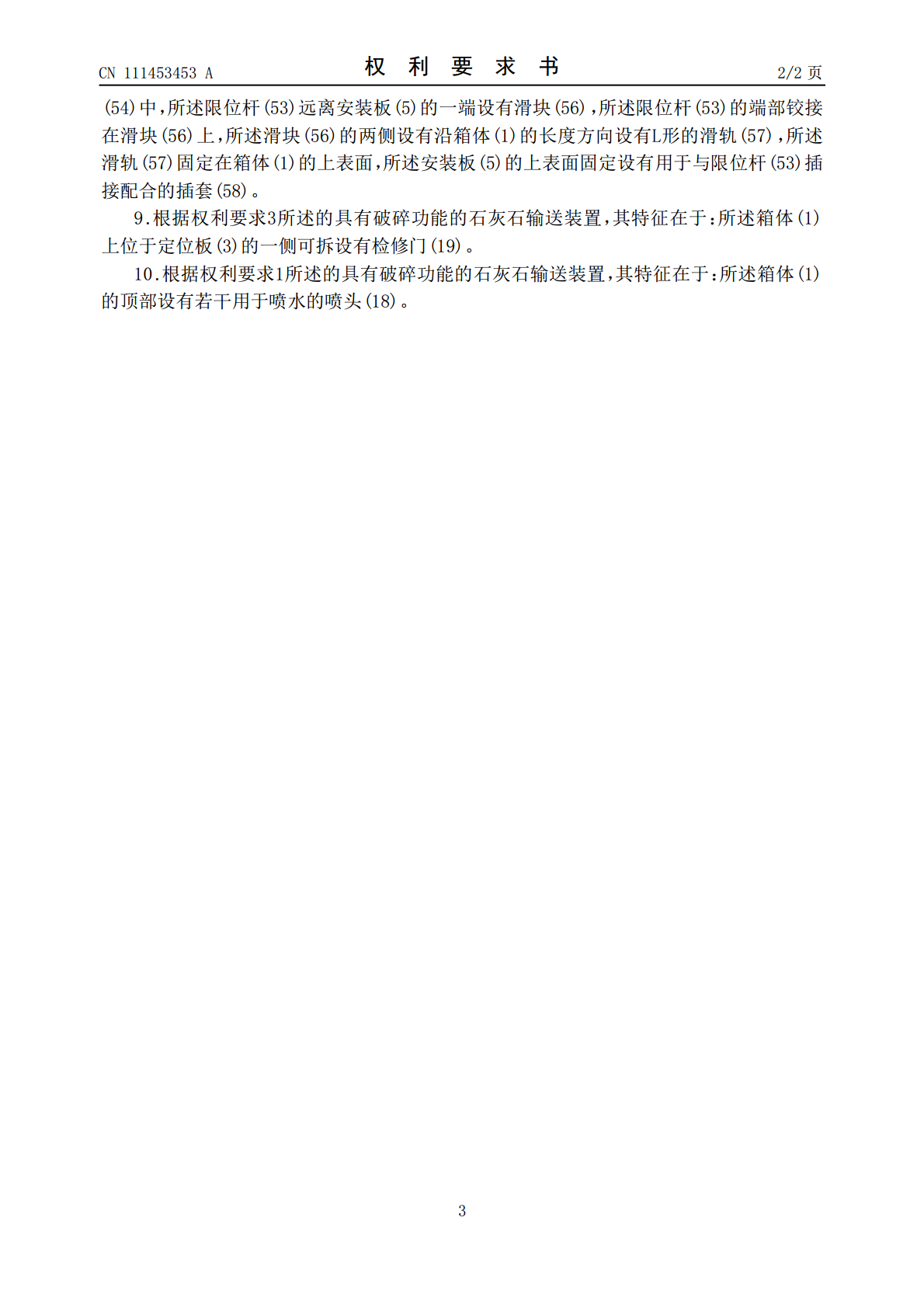

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111453453A(43)申请公布日2020.07.28(21)申请号202010323701.4(22)申请日2020.04.22(71)申请人苏州拓纳超细粉体有限公司地址215000江苏省苏州市常熟市古里镇紫芙村社区李白路西侧(72)发明人谈志强(51)Int.Cl.B65G65/32(2006.01)B65G69/14(2006.01)B65G69/18(2006.01)B65G69/04(2006.01)B65G65/44(2006.01)权利要求书2页说明书5页附图5页(54)发明名称具有破碎功能的石灰石输送装置(57)摘要本发明公开了一种具有破碎功能的石灰石输送装置，其包括箱体、倾斜设置在箱体内的振动板，所述振动板的上方设有与振动板平行的压板，所述压板的下表面阵列设有钉齿，所述钉齿沿垂直于振动板的方向设置，所述压板远离振动板的一面沿垂直于振动板的方向设有液压缸，所述箱体的外侧面固定设有若干耳座，所述耳座下方设有支腿，所述支腿和耳座之间设有弹簧，所述箱体的侧壁上位于振动板的低端设有出料口，所述箱体远离出料口的一侧设置进料口，所述振动板从出料口中延伸出箱体。本发明具有输送石料的同时，将超出规格的大石块进一步破碎，避免人工在上料前分拣，提高上料的效率的效果。CN111453453ACN111453453A权利要求书1/2页1.一种具有破碎功能的石灰石输送装置，其特征在于：包括箱体(1)、倾斜设置在箱体(1)内的振动板(11)，所述振动板(11)的上方设有与振动板(11)平行的压板(2)，所述压板(2)的下表面阵列设有钉齿(21)，所述钉齿(21)沿垂直于振动板(11)的方向设置，所述压板(2)远离振动板(11)的一面沿垂直于振动板(11)的方向设有液压缸(23)，所述箱体(1)的外侧面固定设有若干耳座(12)，所述耳座(12)下方设有支腿(15)，所述支腿(15)和耳座(12)之间设有弹簧(13)，所述箱体(1)的侧壁上位于振动板(11)的低端设有出料口(17)，所述箱体(1)远离出料口(17)的一侧设置进料口(16)。2.根据权利要求1所述的具有破碎功能的石灰石输送装置，其特征在于：所述压板(2)远离钉齿(21)的一面上设有驱动电机(22)，所述驱动电机(22)的输出轴与钉齿(21)固定连接，所述钉齿(21)成锥形，所述钉齿(21)的锥面上设有螺旋齿(211)。3.根据权利要求2所述的具有破碎功能的石灰石输送装置，其特征在于：所述振动板(11)的下方设有与振动板(11)平行的定位板(3)，所述定位板(3)的上表面沿垂直于定位板(3)的方向设有锥形的限位齿(32)，所述定位板(3)的下表面设有用于驱动定位板(3)沿垂直于振动板(11)的方向移动的驱动件(31)，所述振动板(11)上开设有供限位齿(32)穿过振动板(11)的通孔。4.根据权利要求3所述的具有破碎功能的石灰石输送装置，其特征在于：所述振动板(11)和压板(2)之间设有大于压板(2)的固定板(24)，所述固定板(24)滑移连接在钉齿(21)上，所述箱体(1)的内侧面上位于固定板(24)的上方固定设有用于限制固定板(24)上移的限位板(27)，所述限位板(27)位于压板(2)的外侧，所述固定板(24)的上表面设有穿过压板(2)的连接柱(25)，所述连接柱(25)的上端设有防止连接柱(25)脱离压板(2)的凸块(26)。5.根据权利要求4所述的具有破碎功能的石灰石输送装置，其特征在于：所述箱体(1)的外侧壁上上下滑移设有用于调节出料口(17)大小的调节板(41)，所述调节板(41)上设有用于检测大石块的感应装置(4)，所述感应装置(4)包括设置在调节板(41)靠近箱体(1)的侧面上的压敏电阻(42)、电流传感器(45)以及电源(43)，所述压敏电阻(42)、电流传感器(45)以及电源(43)通过导线连接，所述箱体(1)的外侧面上还设有用于控制液压缸(23)、驱动电机(22)和驱动件(31)的控制器(44)，所述控制器(44)与电流传感电信号连接。6.根据权利要求2所述的具有破碎功能的石灰石输送装置，其特征在于：所述箱体(1)的顶面转动连接有安装板(5)，所述液压缸(23)嵌设在安装板(5)上，所述安装板(5)远离出料口(17)的一边沿箱体(1)的长度方向设有转轴(51)，所述箱体(1)上固定设有固定块(52)，所述转轴(51)转动连接在固定块(52)中，当所述安装板(5)水平时，所述箱体(1)上焊接有与安装板(5)的下表面接触的抵板(50)，所述箱体(1)上设有用于限制安装板(5)翻转的限位组件。7.根据权利要求6所述的具有破碎功能的石灰石输送装置，其特征在于：所述限位组件包括沿箱体(
