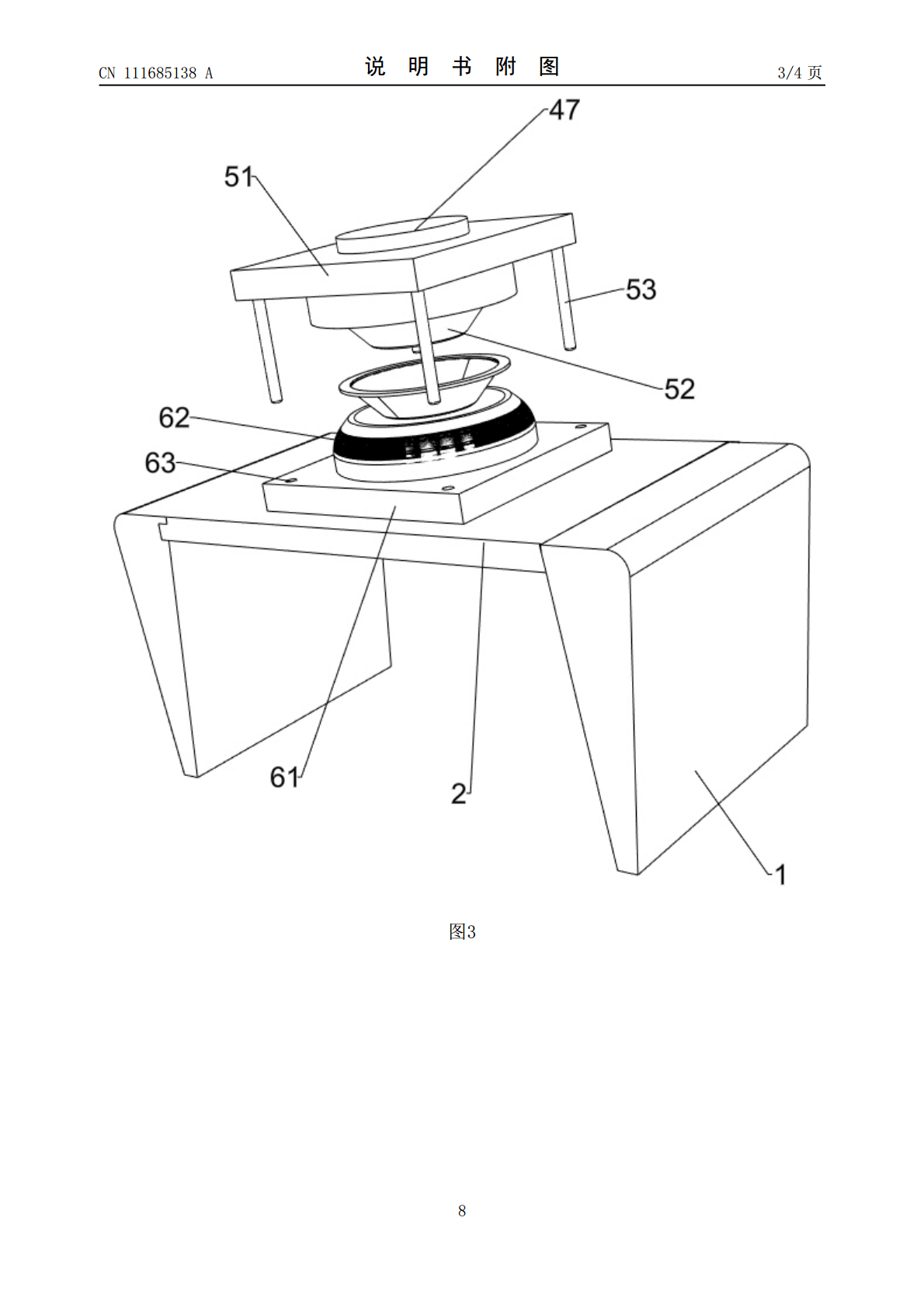

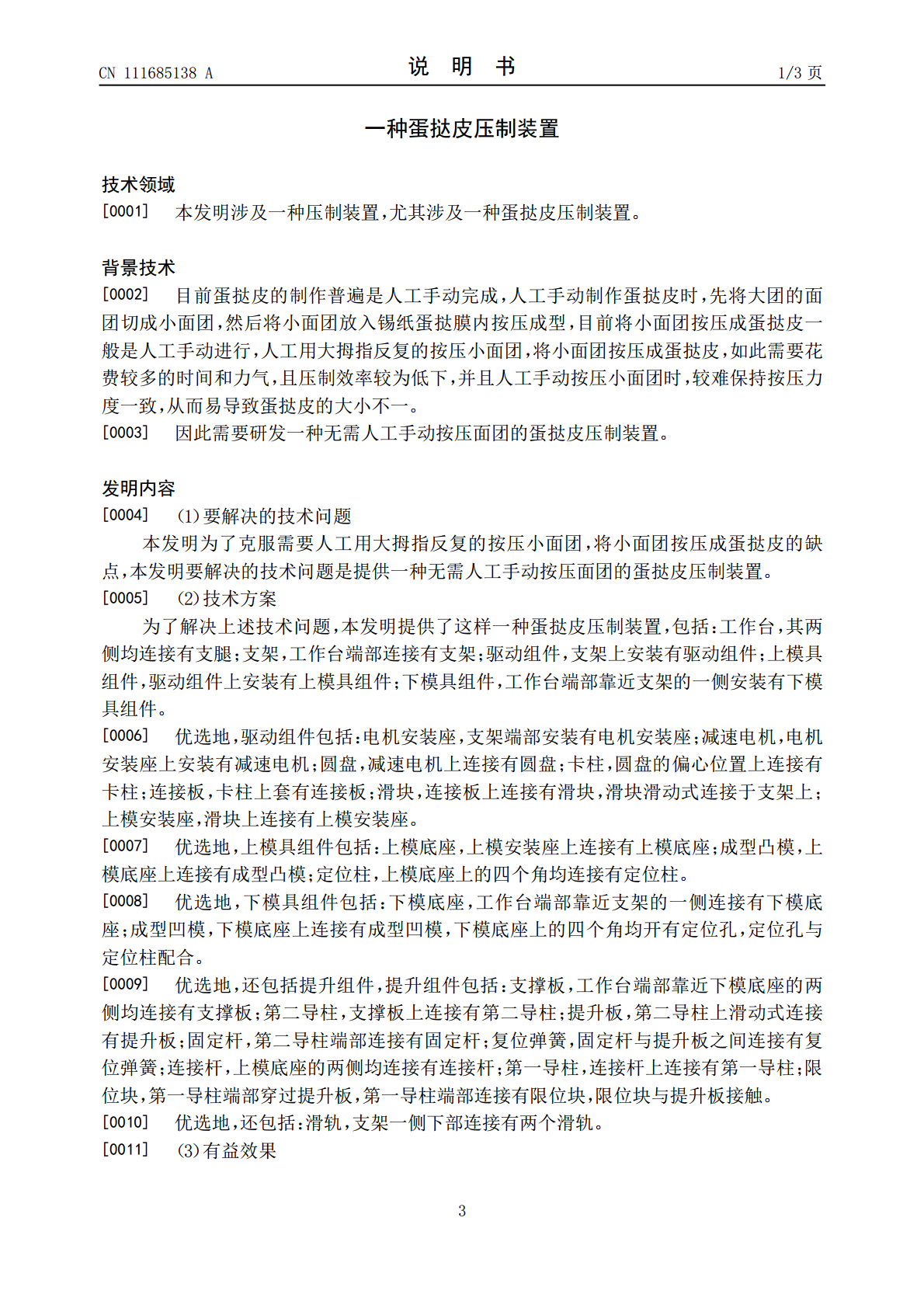

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111685138A(43)申请公布日2020.09.22(21)申请号202010739192.3(22)申请日2020.07.28(71)申请人张丽地址330006江西省南昌市青山湖区民营科技园民富路336号1号车间303室(72)发明人张丽(51)Int.Cl.A21C11/00(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种蛋挞皮压制装置(57)摘要本发明涉及一种压制装置，尤其涉及一种蛋挞皮压制装置。本发明要解决的技术问题是如何提供一种无需人工手动按压面团的蛋挞皮压制装置。为了解决上述技术问题，本发明提供了这样一种蛋挞皮压制装置，包括：工作台，其两侧均连接有支腿；支架，工作台端部连接有支架；驱动组件，支架上安装有驱动组件；上模具组件，驱动组件上安装有上模具组件；下模具组件，工作台端部靠近支架的一侧安装有下模具组件。本发明的驱动组件能够驱动上模具组件工作，上模具组件工作与下模具组件配合，能够按压锡纸蛋挞膜内的小面团，能够将小面团压制成蛋挞皮，如此无需人工用大拇指反复的按压小面团，从而能够省时省力，能够提高压制效率。CN111685138ACN111685138A权利要求书1/1页1.一种蛋挞皮压制装置，其特征在于，包括：工作台（2），其两侧均连接有支腿（1）；支架（3），工作台（2）端部连接有支架（3）；驱动组件（4），支架（3）上安装有驱动组件（4）；上模具组件（5），驱动组件（4）上安装有上模具组件（5）；下模具组件（6），工作台（2）端部靠近支架（3）的一侧安装有下模具组件（6）。2.根据权利要求1所述的一种蛋挞皮压制装置，其特征在于，驱动组件（4）包括：电机安装座（41），支架（3）端部安装有电机安装座（41）；减速电机（42），电机安装座（41）上安装有减速电机（42）；圆盘（43），减速电机（42）上连接有圆盘（43）；卡柱（44），圆盘（43）的偏心位置上连接有卡柱（44）；连接板（45），卡柱（44）上套有连接板（45）；滑块（46），连接板（45）上连接有滑块（46），滑块（46）滑动式连接于支架（3）上；上模安装座（47），滑块（46）上连接有上模安装座（47）。3.根据权利要求2所述的一种蛋挞皮压制装置，其特征在于，上模具组件（5）包括：上模底座（51），上模安装座（47）上连接有上模底座（51）；成型凸模（52），上模底座（51）上连接有成型凸模（52）；定位柱（53），上模底座（51）上的四个角均连接有定位柱（53）。4.根据权利要求3所述的一种蛋挞皮压制装置，其特征在于，下模具组件（6）包括：下模底座（61），工作台（2）端部靠近支架（3）的一侧连接有下模底座（61）；成型凹模（62），下模底座（61）上连接有成型凹模（62），下模底座（61）上的四个角均开有定位孔（63），定位孔（63）与定位柱（53）配合。5.根据权利要求4所述的一种蛋挞皮压制装置，其特征在于，还包括提升组件（7），提升组件（7）包括：支撑板（74），工作台（2）端部靠近下模底座（61）的两侧均连接有支撑板（74）；第二导柱（75），支撑板（74）上连接有第二导柱（75）；提升板（76），第二导柱（75）上滑动式连接有提升板（76）；固定杆（78），第二导柱（75）端部连接有固定杆（78）；复位弹簧（77），固定杆（78）与提升板（76）之间连接有复位弹簧（77）；连接杆（71），上模底座（51）的两侧均连接有连接杆（71）；第一导柱（72），连接杆（71）上连接有第一导柱（72）；限位块（73），第一导柱（72）端部穿过提升板（76），第一导柱（72）端部连接有限位块（73），限位块（73）与提升板（76）接触。6.根据权利要求5所述的一种蛋挞皮压制装置，其特征在于，还包括：滑轨（8），支架（3）一侧下部连接有两个滑轨（8）。2CN111685138A说明书1/3页一种蛋挞皮压制装置技术领域[0001]本发明涉及一种压制装置，尤其涉及一种蛋挞皮压制装置。背景技术[0002]目前蛋挞皮的制作普遍是人工手动完成，人工手动制作蛋挞皮时，先将大团的面团切成小面团，然后将小面团放入锡纸蛋挞膜内按压成型，目前将小面团按压成蛋挞皮一般是人工手动进行，人工用大拇指反复的按压小面团，将小面团按压成蛋挞皮，如此需要花费较多的时间和力气，且压制效率较为低下，并且人工手动按压小面团时，较难保持按压力度一致，从而易导致蛋挞皮的大小不一。[0003]因此需要研发一种无需人工手动按压面团的蛋挞皮压制装置。发明内容[0004]（1）要解决的技术问题本发明为了克服需要人工用大拇指反复的按压小面团，将小面团按压成蛋挞皮的缺点，本发明要解决的技术问题是提供一种
