内容提供者
一种电动晾衣架.pdf
2023-06-04
10金币
703KB
15页
一条****发啊
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共15页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
一种电动晾衣架.pdf
本发明涉及晾衣架技术领域，公开了一种电动晾衣架，包括外壳、传动轴、晾衣杆，外壳的左端设有左连接片，外壳的右端设有右连接片，传动轴的两端各设有一个绕线轮，左连接片上设有驱动传动轴转动的电机，绕线轮上设有升降绳，绕线轮的一端固定有齿轮片，齿轮片与绕线轮同轴，外壳内位于绕线轮的一侧设有与绕线轮平行的转轴，转轴外侧套设有转动套，转动套的外侧设有与齿轮片啮合的从动齿轮，转动套与绕线轮之间设有引线间隙，升降绳的外端穿过引线间隙后与晾衣杆连接。本发明具有升降绳不会松动、不易缠绕、升降更加稳定的有益效果。
2023-09-04
10
543KB
一种电动晾衣架.pdf
本发明提供了一种电动晾衣架，包括晾衣杆、牵引装置、驱动装置，所述晾衣杆通过牵引装置与驱动装置连接，驱动装置通过牵引装置升降晾衣杆，所述驱动装置设置在顶盒内，所述顶盒固定安装在建筑物顶面上；所述牵引装置为链条，所述晾衣杆的两端通过连接板与链条固定连接，所述链条连接顶盒；所述驱动装置包括直流静音电机、蜗轮蜗杆构件，所述直流静音电机通过蜗轮蜗杆与链条连接。该晾衣架驱动装置采用直流静音电机，功率小牵引力大，并利用蜗轮蜗杆装置驱动链条带动晾衣杆升降，链条带动晾衣架升降晃动小，结构稳定，安全耐用，基于直流静音电机体积
2023-08-31
10
340KB
一种电动晾衣架.pdf
本发明提出了一种电动晾衣架，包括底座及晾衣杆，所述底座两端设有升降装置，所述升降装置包括设置于底座上的支撑座，所述支撑座上铰接有倾斜向下延伸的第一升降臂，所述第一升降臂末端铰接有向下延伸但倾斜方向与第一升降臂相反的第二升降臂，所述晾衣杆铰接于第二升降臂末端，所述支撑座上还固定设置有第一传动轮，所述第二升降臂与第一升降臂的铰接点上设有固定于第二升降臂上的第二传动轮，所述第一传动轮与第二传动轮之间为刚性传动，所述第一传动轮与第二传动轮之间的传动比为2：1；还包括用于驱动第一升降臂上下摆动或晾衣杆上下升降运动的
2023-09-02
10
1MB
一种电动晾衣架.pdf
本发明公开了一种电动晾衣架，包括支架、驱动组件、绕线组件、吊桥连杆组件和钢丝，驱动组件、绕线组件设置在支架上，驱动组件与绕线组件驱动连接，吊桥连杆组件设置在支架两端；绕线组件包括转轴、绕线轮、螺杆、滑块滑轮、滑块和边轮，转轴与驱动组件连接，绕线轮的一端与转轴连接，绕线轮的另一端与螺杆连接，滑块设置在绕线轮的一侧，滑块滑轮设置在滑块内，边轮设置在吊桥连杆组件的一侧；钢丝的一端与绕线轮连接，钢丝的另一端与吊桥连杆组件连接，并且钢丝绕设在滑块滑轮与边轮上。通过上述方式，本发明利用电动机提供动力，控制晾衣架伸缩，
2023-10-19
10
1.4MB
一种电动晾衣架.pdf

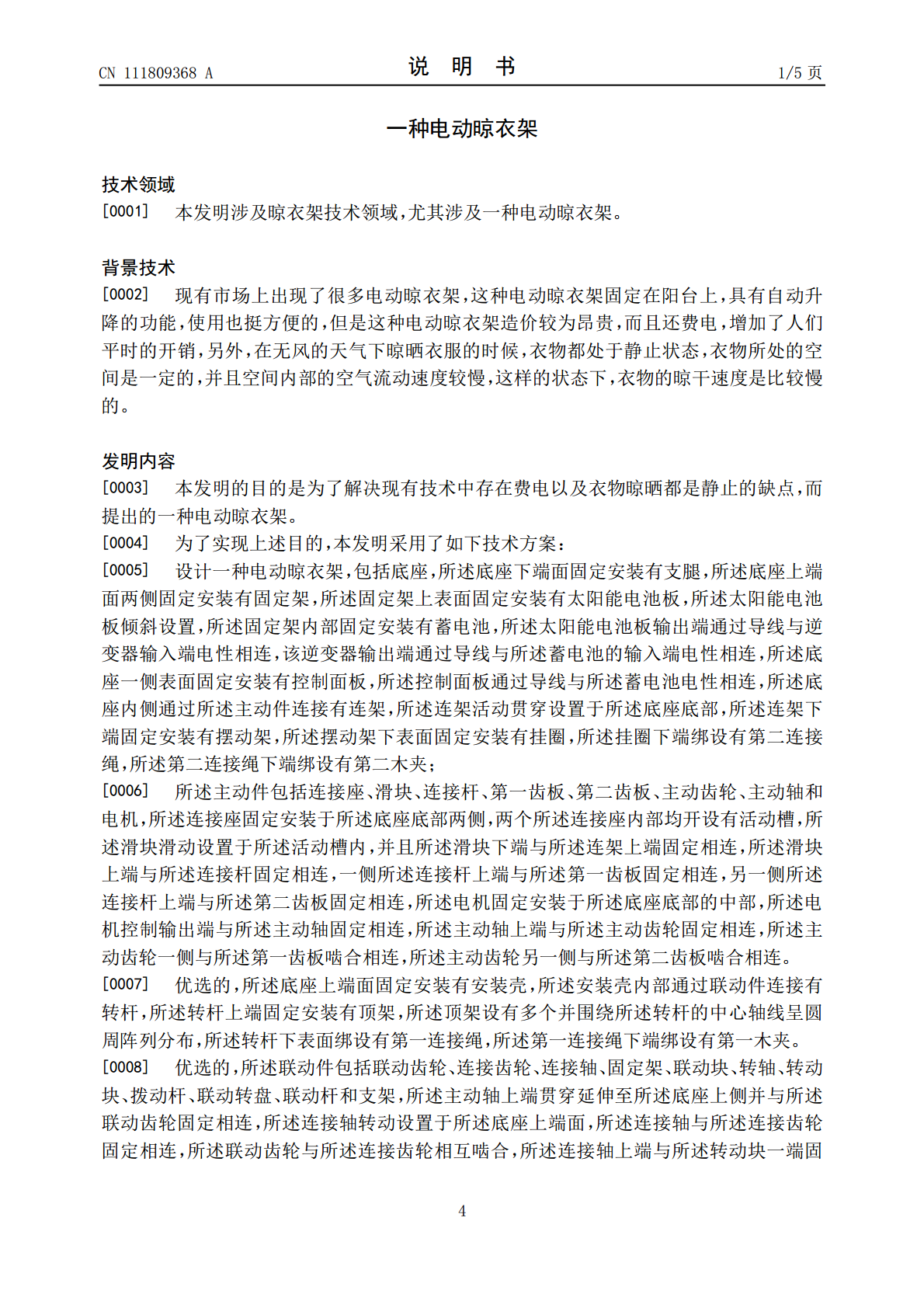

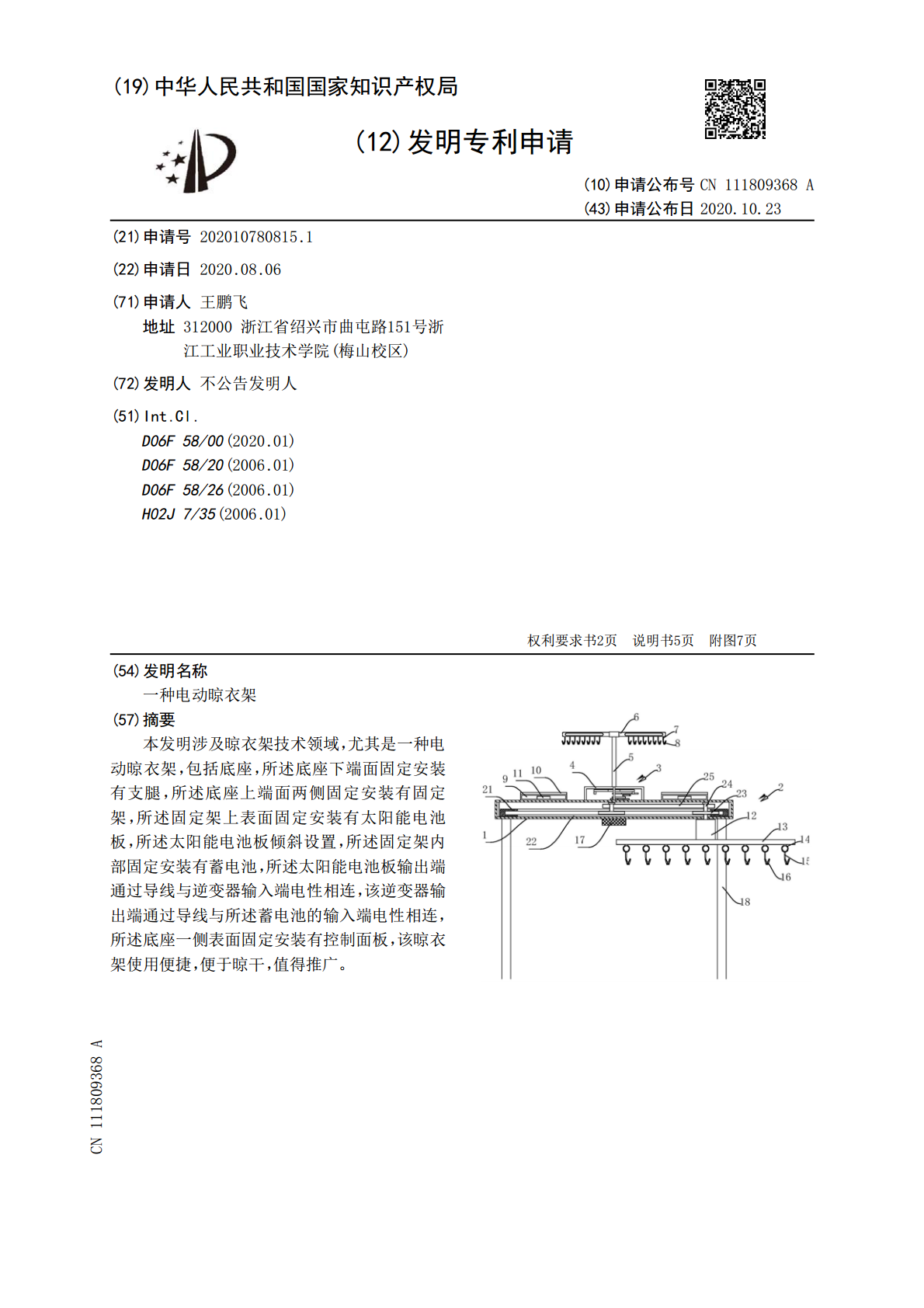

本发明涉及晾衣架技术领域，尤其是一种电动晾衣架，包括底座，所述底座下端面固定安装有支腿，所述底座上端面两侧固定安装有固定架，所述固定架上表面固定安装有太阳能电池板，所述太阳能电池板倾斜设置，所述固定架内部固定安装有蓄电池，所述太阳能电池板输出端通过导线与逆变器输入端电性相连，该逆变器输出端通过导线与所述蓄电池的输入端电性相连，所述底座一侧表面固定安装有控制面板，该晾衣架使用便捷，便于晾干，值得推广。
2023-06-04
10
703KB
