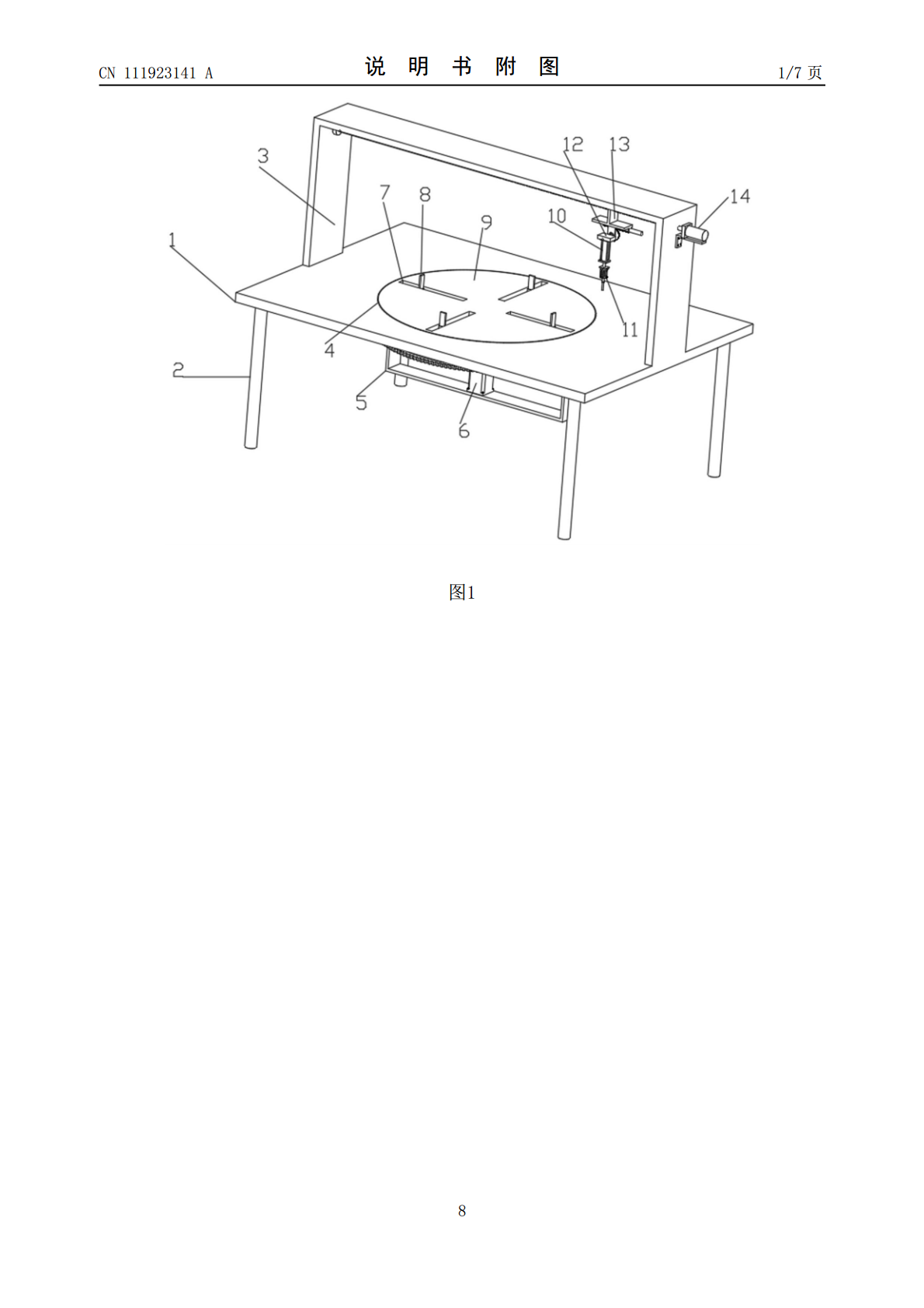

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111923141A(43)申请公布日2020.11.13(21)申请号202010779187.5(22)申请日2020.08.05(71)申请人临安磊落塑料厂地址311300浙江省杭州市临安市锦城街道新溪桥村(72)发明人韩鲁韩大磊(51)Int.Cl.B26F1/16(2006.01)B26D5/12(2006.01)B26D5/02(2006.01)B26D7/02(2006.01)B26D7/26(2006.01)权利要求书1页说明书5页附图7页(54)发明名称一种用于塑料制品快速成型的加工设备(57)摘要本发明涉及塑料成型技术领域的一种用于塑料制品快速成型的加工设备，包括底座，底座有支腿，底座有n形架，n形架有第一驱动电机，第一驱动电机有转动杆，转动杆有螺纹槽，转动杆有倒T形板，倒T形板有角度调节结构，角度调节结构有气缸，气缸有钻孔机构，底座有第二驱动电机，第二驱动电机有第二齿圈，第二齿圈有第三齿圈，第三齿圈有固定结构，本发明钻孔机构方便对塑料制品的任意位置进行钻孔，便于实际使用。CN111923141ACN111923141A权利要求书1/1页1.一种用于塑料制品快速成型的加工设备，包括底座(1)，其特征在于：所述底座(1)的底部对称固定连接有支腿(2)，所述底座(1)的顶部固定连接有n形架(3)，所述n形架(3)的外壁固定连接有第一驱动电机(14)，所述第一驱动电机(14)的输出端固定连接有转动杆(17)，所述转动杆(17)上开设有螺纹槽(16)，所述转动杆(17)通过螺纹槽(16)螺纹连接有倒T形板(13)，所述倒T形板(13)的底部连接有用于角度调节的角度调节结构(12)，所述角度调节结构(12)底部连接有气缸(10)，所述气缸(10)的伸缩端底部固定连接有钻孔机构(11)，所述底座(1)内壁固定连接有用于驱动塑料制品转动的第二驱动电机(18)，所述第二驱动电机(18)的输出端固定连接有第二齿圈(19)，所述第二齿圈(19)啮合连接有第三齿圈(20)，所述第三齿圈(20)连接有适应性强的固定结构。2.根据权利要求1所述的一种用于塑料制品快速成型的加工设备，其特征在于，所述n形架(3)通过固定连接的轴承转动连接有转动杆(17)。3.根据权利要求2所述的一种用于塑料制品快速成型的加工设备，其特征在于，所述n形架(3)的内壁之间固定连接有支撑杆(15)，所述倒T形板(13)通过横孔与支撑杆(15)贴合滑动连接。4.根据权利要求1所述的一种用于塑料制品快速成型的加工设备，其特征在于，所述固定结构包括U形支撑板(5)、转动电机(6)、夹板(8)、转动盘(9)、第四齿圈(21)、转轴(22)、齿板(24)、直连接杆(25)、套板(26)、L形连接板(27)、螺纹杆(28)和限位结构，所述转动盘(9)沿着圆周方向均匀开设有滑槽(7)，所述转动盘(9)的底部固定连接有U形支撑板(5)，所述U形支撑板(5)的横向部位处固定安装有转动电机(6)，所述转动电机(6)的输出端固定连接有转轴(22)，所述转轴(22)上固定连接有相同的第四齿圈(21)，所述第四齿圈(21)上对称啮合连接有两组相同的齿板(24)，上端所述齿板(24)通过螺栓固定连接有直连接杆(25)，下端所述齿板(24)通过螺栓固定连接有L形连接板(27)，所述L形连接板(27)和直连接杆(25)通过螺栓分别固定连接有套板(26)，所述套板(26)的内底部通过固定连接的轴承转动连接有螺纹杆(28)，所述螺纹杆(28)的底部固定连接有螺母(29)，所述螺纹杆(28)的螺纹连接有与套板(26)内壁贴合滑动连接的夹板(8)，所述夹板(8)与滑槽(7)贴合滑动连接，所述转动盘(9)的底部设有用于套板(26)限位滑动的限位结构。5.根据权利要求4所述的一种用于塑料制品快速成型的加工设备，其特征在于，所述第三齿圈(20)与U形支撑板(5)的外壁固定连接。6.根据权利要求5所述的一种用于塑料制品快速成型的加工设备，其特征在于，所述底座(1)顶部开设有弧形槽(4)，所述弧形槽(4)的内壁固定连接有支撑轴承(23)，所述支撑轴承(23)的内环与转动盘(9)的外壁固定连接。7.根据权利要求6所述的一种用于塑料制品快速成型的加工设备，其特征在于，所述限位结构包括U形滑板(30)、滑轨(31)和固定螺栓(32)，所述滑轨(31)固定安装在转动盘(9)的底部，且滑轨(31)对称设置在滑槽(7)的两侧，所述固定螺栓(32)螺纹连接有与滑轨(31)配合使用的U形滑板(30)，所述固定螺栓(32)的里端与套板(26)螺纹连接。8.根据权利要求7所述的一种用于塑料制品快速成型的加工设备，其特征在于，所述转动电机(6)、气缸(
