一种禽畜粪便无害化处理生产设备.pdf

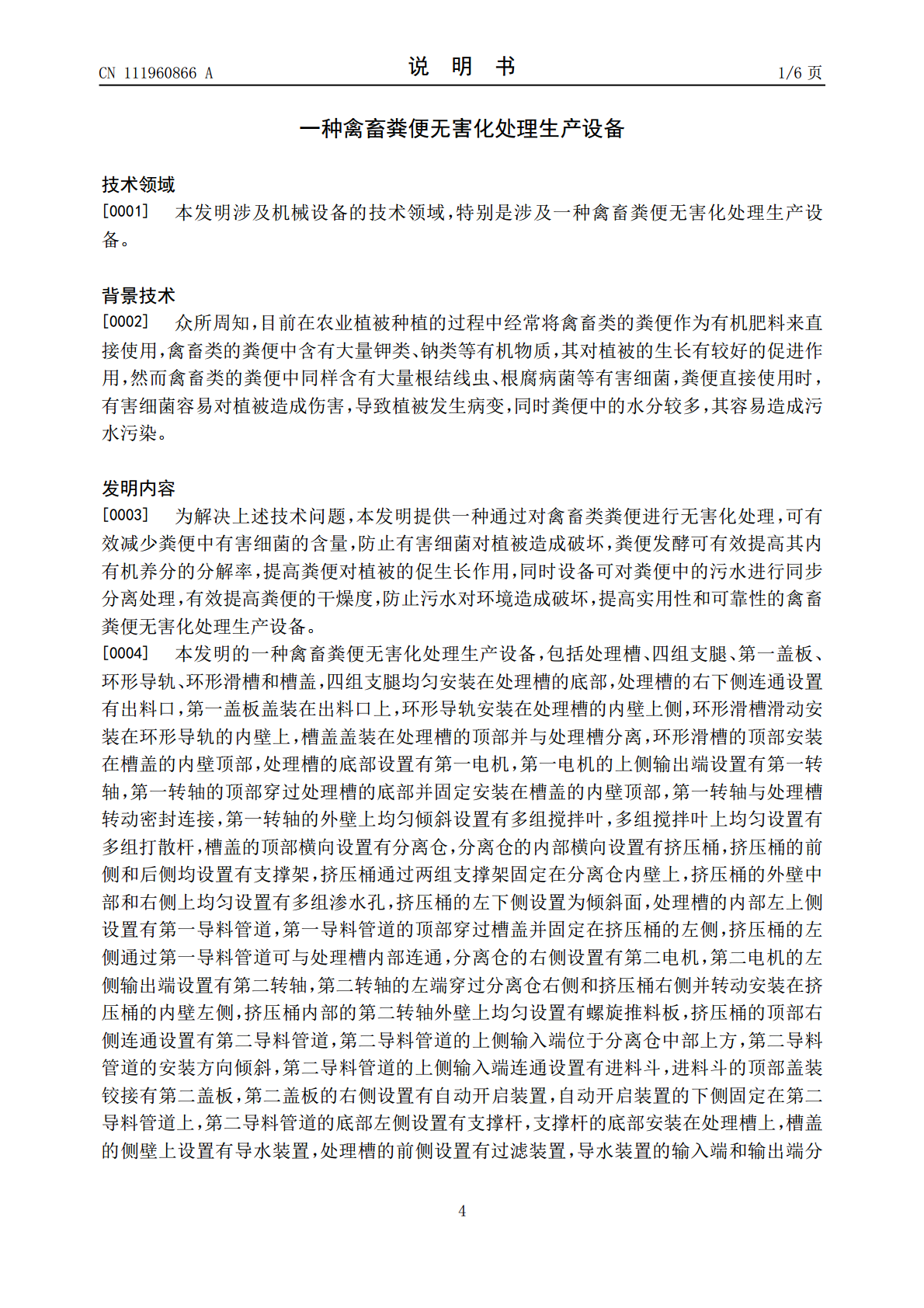

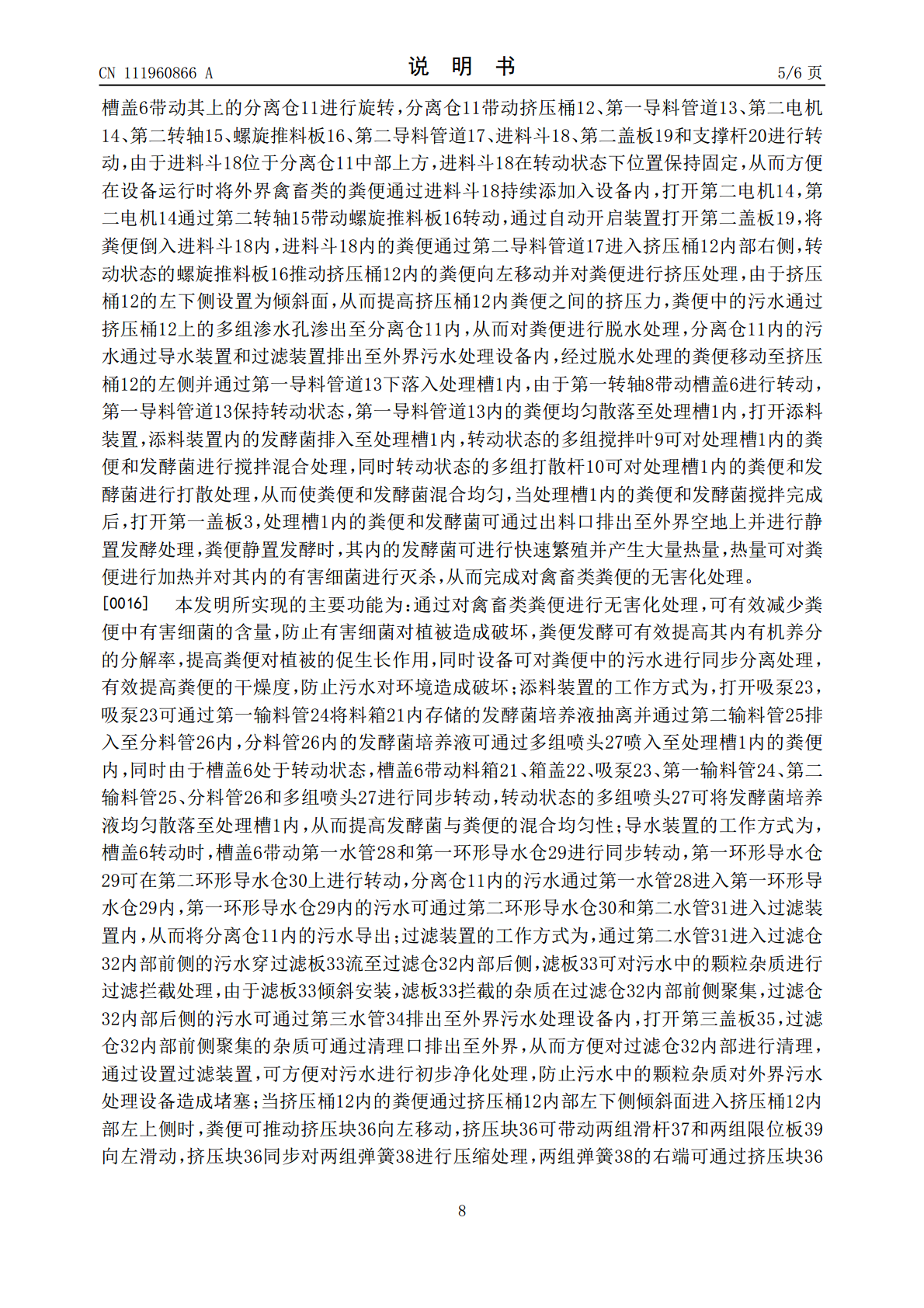

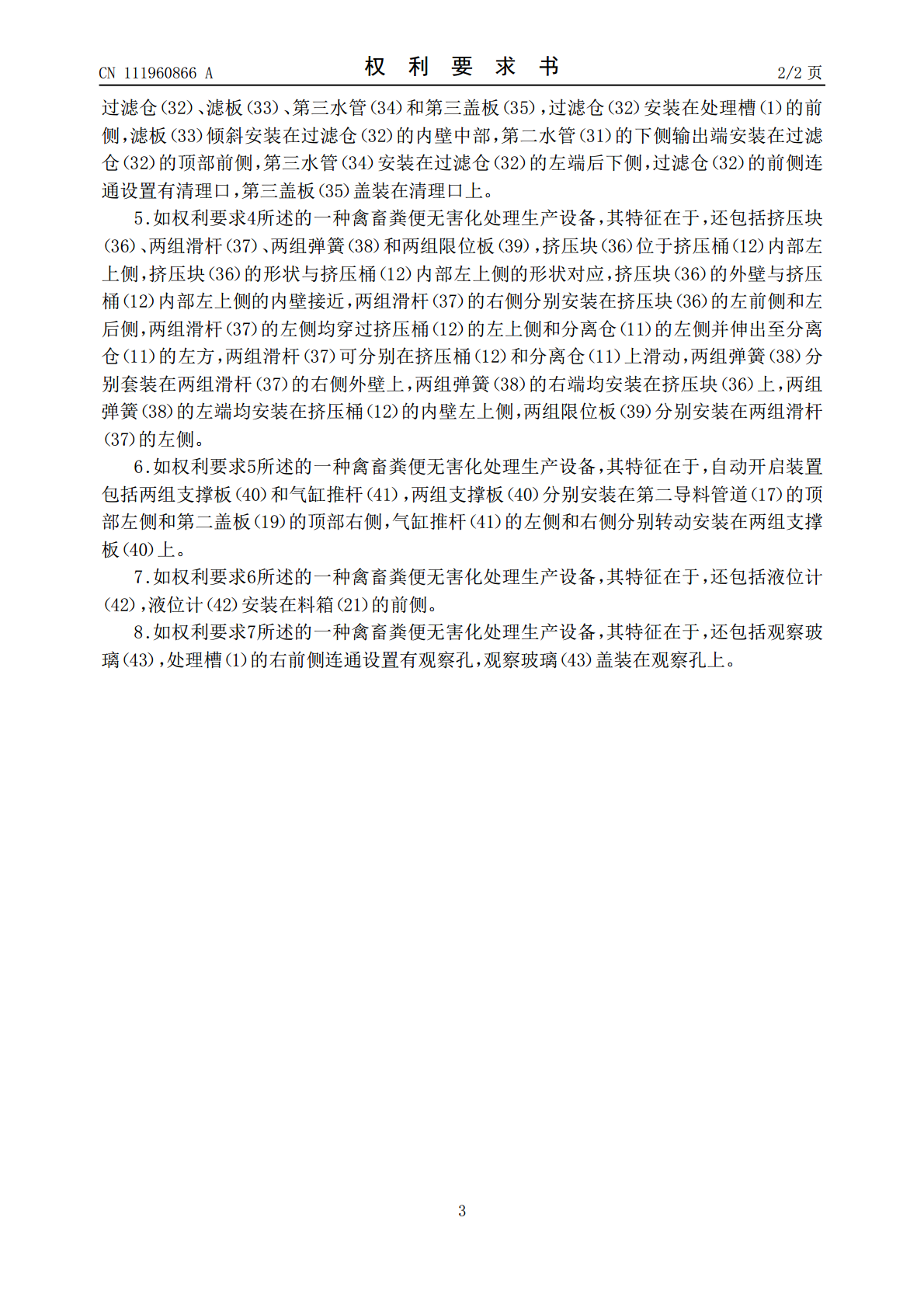

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111960866A(43)申请公布日2020.11.20(21)申请号202011122551.7C02F11/121(2019.01)(22)申请日2020.10.20(71)申请人山东恒基农牧机械有限公司地址262200山东省潍坊市诸城市南二环中段(72)发明人陈洪伟郭小龙(74)专利代理机构潍坊正信致远知识产权代理有限公司37255代理人李静(51)Int.Cl.C05F3/06(2006.01)C05F17/80(2020.01)C05F17/964(2020.01)C05F17/971(2020.01)C02F11/02(2006.01)权利要求书2页说明书6页附图4页(54)发明名称一种禽畜粪便无害化处理生产设备(57)摘要本发明涉及机械设备的技术领域，特别是涉及一种禽畜粪便无害化处理生产设备，其通过对禽畜类粪便进行无害化处理，可有效减少粪便中有害细菌的含量，防止有害细菌对植被造成破坏，粪便发酵可有效提高其内有机养分的分解率，提高粪便对植被的促生长作用，同时设备可对粪便中的污水进行同步分离处理，有效提高粪便的干燥度，防止污水对环境造成破坏，提高实用性和可靠性；包括处理槽、四组支腿、第一盖板、环形导轨、环形滑槽和槽盖，四组支腿均匀安装在处理槽的底部，处理槽的右下侧连通设置有出料口，第一盖板盖装在出料口上，环形导轨安装在处理槽的内壁上侧，环形滑槽滑动安装在环形导轨的内壁上。CN111960866ACN111960866A权利要求书1/2页1.一种禽畜粪便无害化处理生产设备，其特征在于，包括处理槽（1）、四组支腿（2）、第一盖板（3）、环形导轨（4）、环形滑槽（5）和槽盖（6），四组支腿（2）均匀安装在处理槽（1）的底部，处理槽（1）的右下侧连通设置有出料口，第一盖板（3）盖装在出料口上，环形导轨（4）安装在处理槽（1）的内壁上侧，环形滑槽（5）滑动安装在环形导轨（4）的内壁上，槽盖（6）盖装在处理槽（1）的顶部并与处理槽（1）分离，环形滑槽（5）的顶部安装在槽盖（6）的内壁顶部，处理槽（1）的底部设置有第一电机（7），第一电机（7）的上侧输出端设置有第一转轴（8），第一转轴（8）的顶部穿过处理槽（1）的底部并固定安装在槽盖（6）的内壁顶部，第一转轴（8）与处理槽（1）转动密封连接，第一转轴（8）的外壁上均匀倾斜设置有多组搅拌叶（9），多组搅拌叶（9）上均匀设置有多组打散杆（10），槽盖（6）的顶部横向设置有分离仓（11），分离仓（11）的内部横向设置有挤压桶（12），挤压桶（12）的前侧和后侧均设置有支撑架，挤压桶（12）通过两组支撑架固定在分离仓（11）内壁上，挤压桶（12）的外壁中部和右侧上均匀设置有多组渗水孔，挤压桶（12）的左下侧设置为倾斜面，处理槽（1）的内部左上侧设置有第一导料管道（13），第一导料管道（13）的顶部穿过槽盖（6）并固定在挤压桶（12）的左侧，挤压桶（12）的左侧通过第一导料管道（13）可与处理槽（1）内部连通，分离仓（11）的右侧设置有第二电机（14），第二电机（14）的左侧输出端设置有第二转轴（15），第二转轴（15）的左端穿过分离仓（11）右侧和挤压桶（12）右侧并转动安装在挤压桶（12）的内壁左侧，挤压桶（12）内部的第二转轴（15）外壁上均匀设置有螺旋推料板（16），挤压桶（12）的顶部右侧连通设置有第二导料管道（17），第二导料管道（17）的上侧输入端位于分离仓（11）中部上方，第二导料管道（17）的安装方向倾斜，第二导料管道（17）的上侧输入端连通设置有进料斗（18），进料斗（18）的顶部盖装铰接有第二盖板（19），第二盖板（19）的右侧设置有自动开启装置，自动开启装置的下侧固定在第二导料管道（17）上，第二导料管道（17）的底部左侧设置有支撑杆（20），支撑杆（20）的底部安装在处理槽（1）上，槽盖（6）的侧壁上设置有导水装置，处理槽（1）的前侧设置有过滤装置，导水装置的输入端和输出端分别与分离仓（11）内部左下侧和过滤装置的顶部连通，槽盖（6）的顶部前侧设置有添料装置。2.如权利要求1所述的一种禽畜粪便无害化处理生产设备，其特征在于，添料装置包括料箱（21）、箱盖（22）、吸泵（23）、第一输料管（24）、第二输料管（25）和分料管（26），料箱（21）安装在处理槽（1）的顶部前侧，箱盖（22）安装在料箱（21）顶部左前侧，吸泵（23）安装在料箱（21）的顶部后侧，第一输料管（24）和第二输料管（25）均安装在吸泵（23）上，第一输料管（24）的左侧输入端伸入至料箱（21）内，第二输料管（25）的右下侧输出端穿过槽盖（6）并伸入至处理槽（1）内部上侧，分料管（26）安装在槽盖（6）内壁顶部，第二
