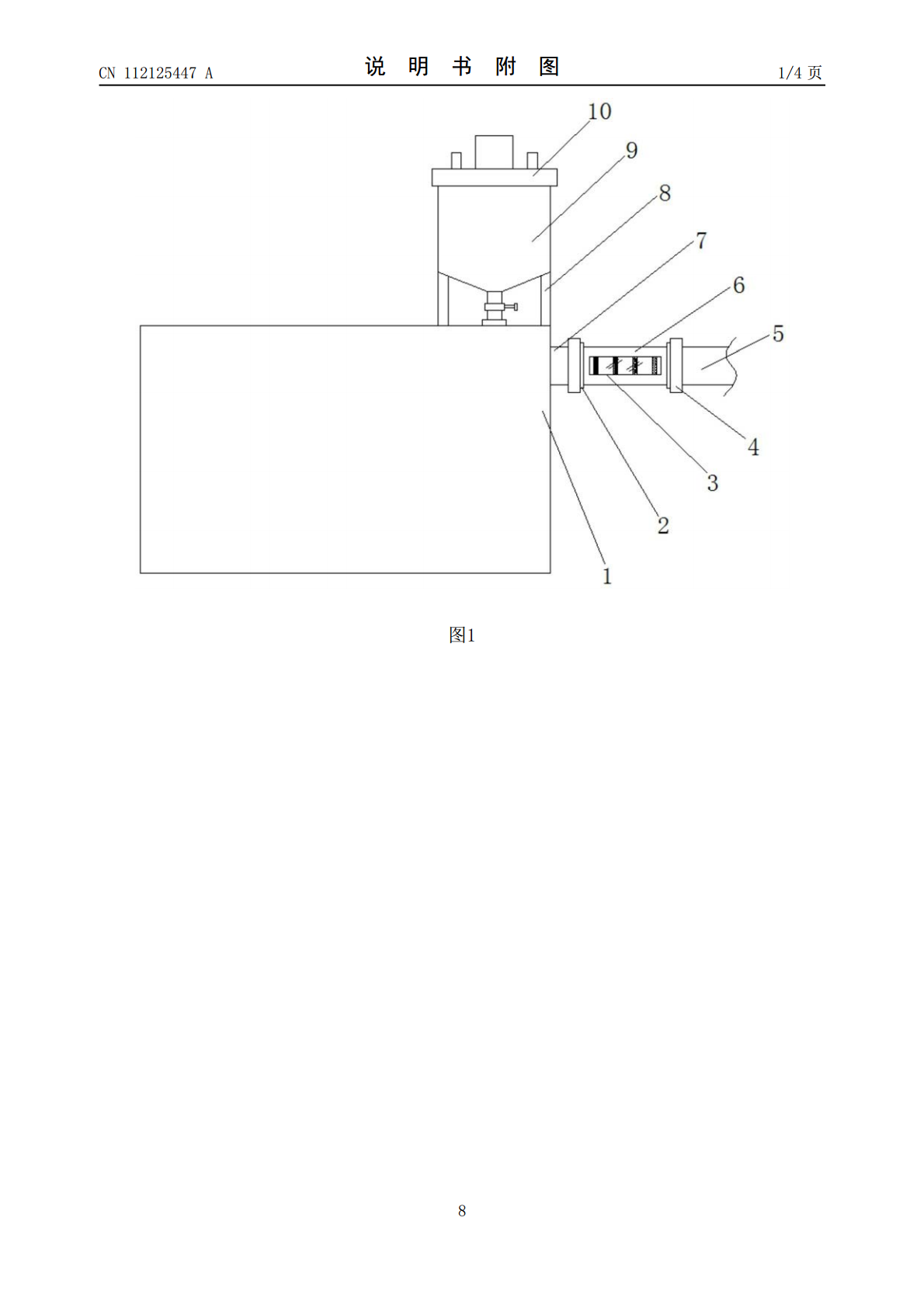

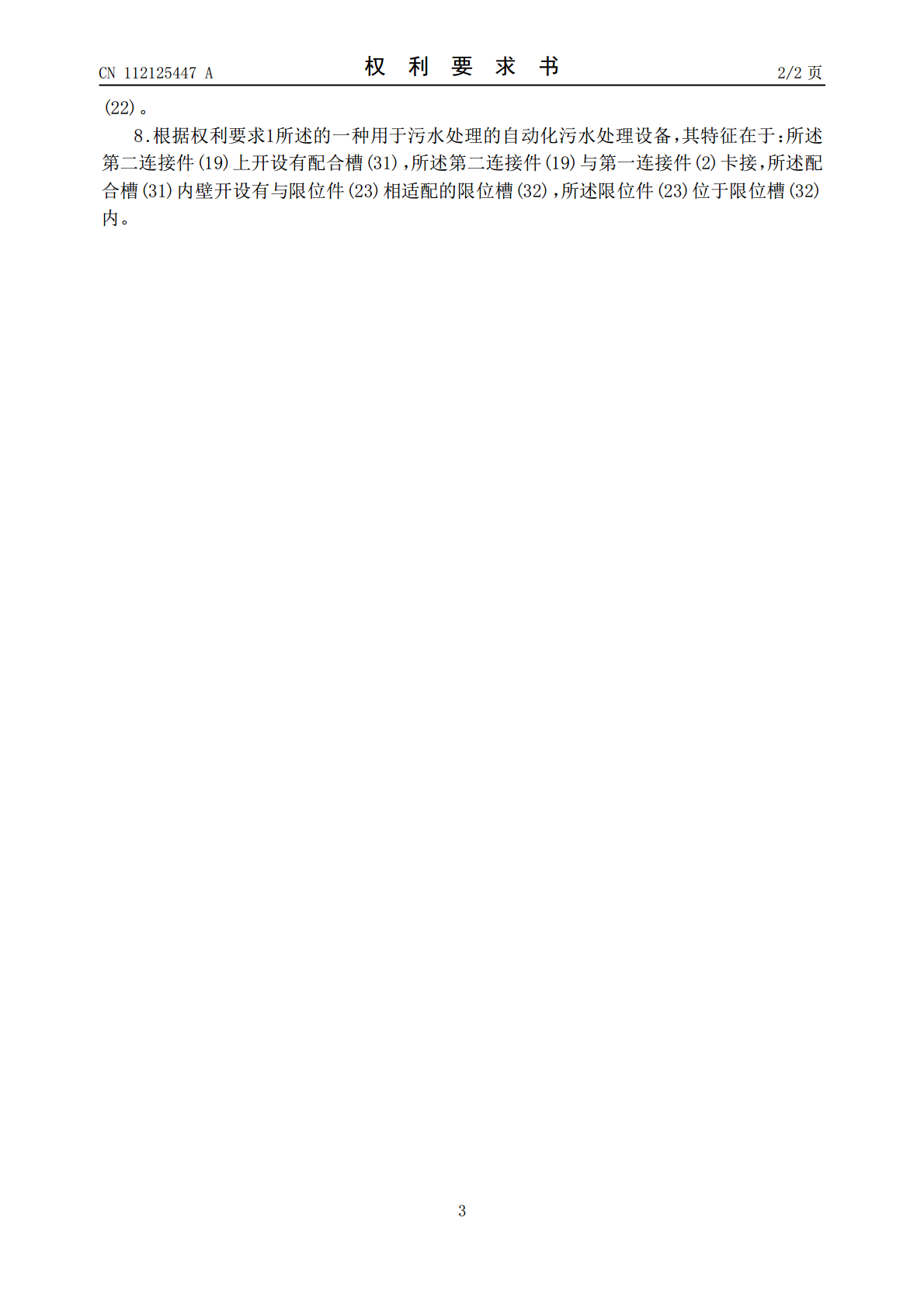

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112125447A(43)申请公布日2020.12.25(21)申请号202011127378.X(22)申请日2020.10.20(71)申请人肖祎地址331409江西省吉安市峡江县罗田镇江口村肖家自然村13号(72)发明人肖祎(74)专利代理机构深圳至诚化育知识产权代理事务所(普通合伙)44728代理人刘英(51)Int.Cl.C02F9/04(2006.01)权利要求书2页说明书4页附图4页(54)发明名称一种用于污水处理的自动化污水处理设备(57)摘要本发明公开了一种用于污水处理的自动化污水处理设备，包括设备本体、进水管、过滤管、废水管、支腿、加药箱和顶盖，所述设备本体一端上部固定连接有与所述设备本体内部连通的进水管，所述进水管远离设备本体的一端通过第一连接件、第二连接件与过滤管连接，所述过滤管远离进水管的一端通过第一连接件、第二连接件与废水管连接，所述第一连接件、第二连接件相对平行设有两组，所述第一连接件通过固定件与第二连接件固定连接；所述设备本体上方设有加药箱，所述加药箱底端固定连接有支腿，所述支腿远离加药箱的一端与设备本体顶端固定连接。该用于污水处理的自动化污水处理设备，设计合理，操作简单，能够满足企业的使用需求。CN112125447ACN112125447A权利要求书1/2页1.一种用于污水处理的自动化污水处理设备，包括设备本体(1)、进水管(7)、过滤管(6)、废水管(5)、支腿(8)、加药箱(9)和顶盖(10)，其特征在于：所述设备本体(1)一端上部固定连接有与所述设备本体(1)内部连通的进水管(7)，所述进水管(7)远离设备本体(1)的一端通过第一连接件(2)、第二连接件(19)与过滤管(6)连接，所述过滤管(6)远离进水管(7)的一端通过第一连接件(2)、第二连接件(19)与废水管(5)连接，所述第一连接件(2)、第二连接件(19)相对平行设有两组，所述第一连接件(2)通过固定件(4)与第二连接件(19)固定连接；所述设备本体(1)上方设有加药箱(9)，所述加药箱(9)底端固定连接有支腿(8)，所述支腿(8)远离加药箱(9)的一端与设备本体(1)顶端固定连接，所述加药箱(9)顶端连接有顶盖(10)，所述顶盖(10)上端面中心位置固定连接有电机(14)，所述加药箱(9)内部设有搅拌轴(15)，所述搅拌轴(15)上固定焊接有搅拌齿(16)，所述搅拌轴(15)顶端穿过顶盖(10)与电机(14)底端连接；所述过滤管(6)内壁开设有第一卡槽(20)、第二卡槽(21)，所述第一卡槽(20)、第二卡槽(21)均相对平行设有两组，所述过滤管(6)内还设有第一过滤网(25)、第二过滤网(26)、第三过滤网(27)和第四过滤网(28)，所述第一过滤网(25)、第二过滤网(26)、第三过滤网(27)和第四过滤网(28)均相对平行设置，所述第一过滤网(25)、第四过滤网(28)均位于第一卡槽(20)内，所述第二过滤网(26)、第三过滤网(27)均位于第二卡槽(21)内，所述第一过滤网(25)、第二过滤网(26)、第三过滤网(27)和第四过滤网(28)均与过滤管(6)卡接。2.根据权利要求1所述的一种用于污水处理的自动化污水处理设备，其特征在于：所述电机(14)外侧设有电机壳(13)，所述电机壳(13)从上而下扣合在电机(14)上，所述顶盖(10)上端面分别固定插接有注水管(11)、加药管(12)，所述注水管(11)、加药管(12)均与加药箱(9)内部连通。3.根据权利要求1所述的一种用于污水处理的自动化污水处理设备，其特征在于：所述加药箱(9)底端中心位置固定插接有输送管(17)，所述输送管(17)与加药箱(9)内部连通，所述输送管(17)远离加药箱(9)的一端垂直插在设备本体(1)上，所述输送管(17)与设备本体(1)内部连通，所述输送管(17)上安装有阀门(18)。4.根据权利要求1所述的一种用于污水处理的自动化污水处理设备，其特征在于：所述过滤管(6)上开设有观察口(3)，所述观察口(3)内镶嵌安装有玻璃，所述过滤管(6)两端均与第一连接件(2)固定连接，所述第一连接件(2)远离过滤管(6)的一端固定连接有呈圆环形结构布置的卡件(30)。5.根据权利要求4所述的一种用于污水处理的自动化污水处理设备，其特征在于：所述卡件(30)远离第一连接件(2)的一侧固定连接有呈圆环形结构布置的限位件(23)，所述限位件(23)远离卡件(30)的一侧固定胶粘有呈圆环形结构布置的第二密封垫(24)。6.根据权利要求1所述的一种用于污水处理的自动化污水处理设备，其特征在于：所述第二连接件(19)外侧开设有螺纹槽(29)，位于第一连接件(2)上的卡件(30)外侧
