井盖开启机.pdf

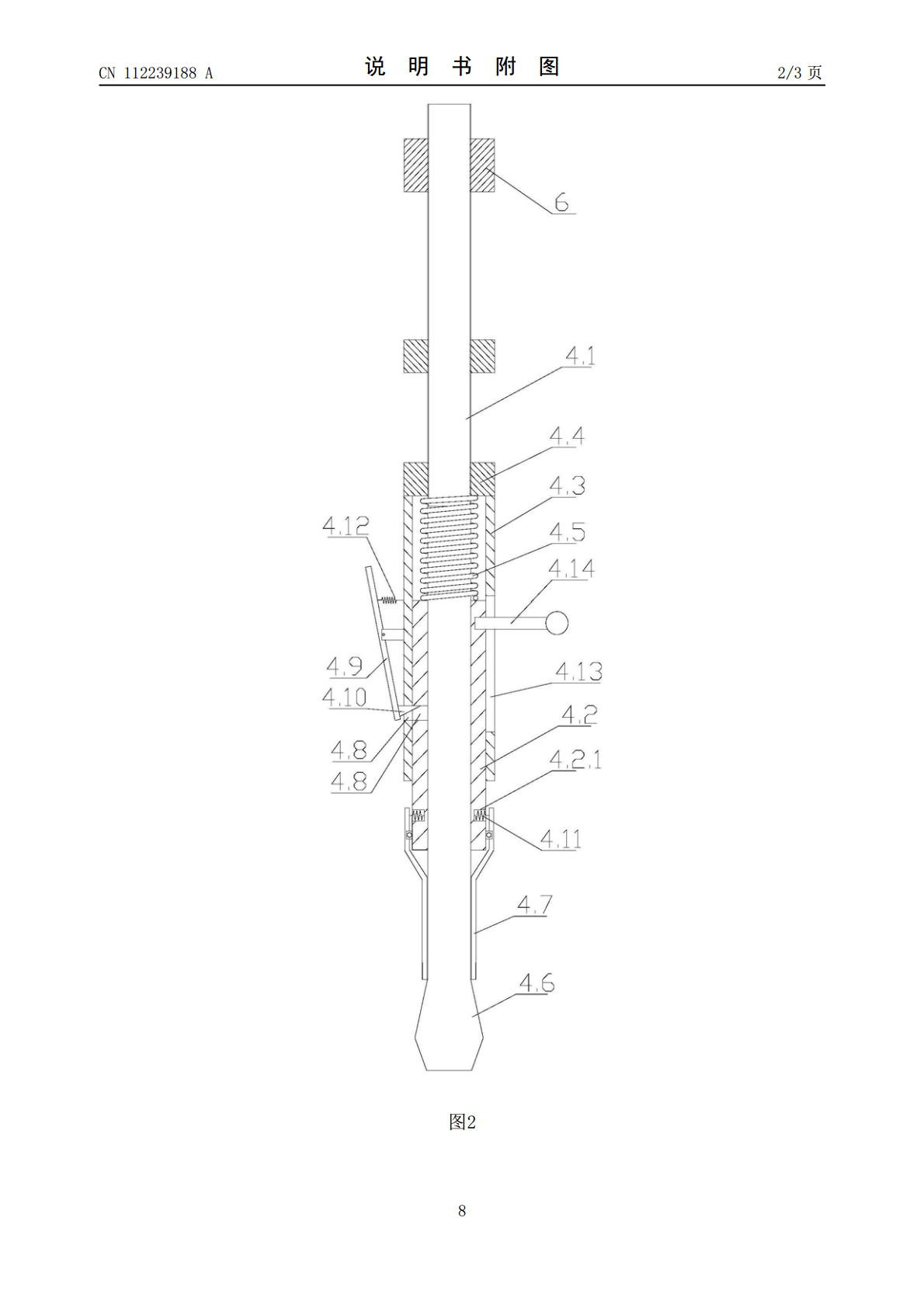

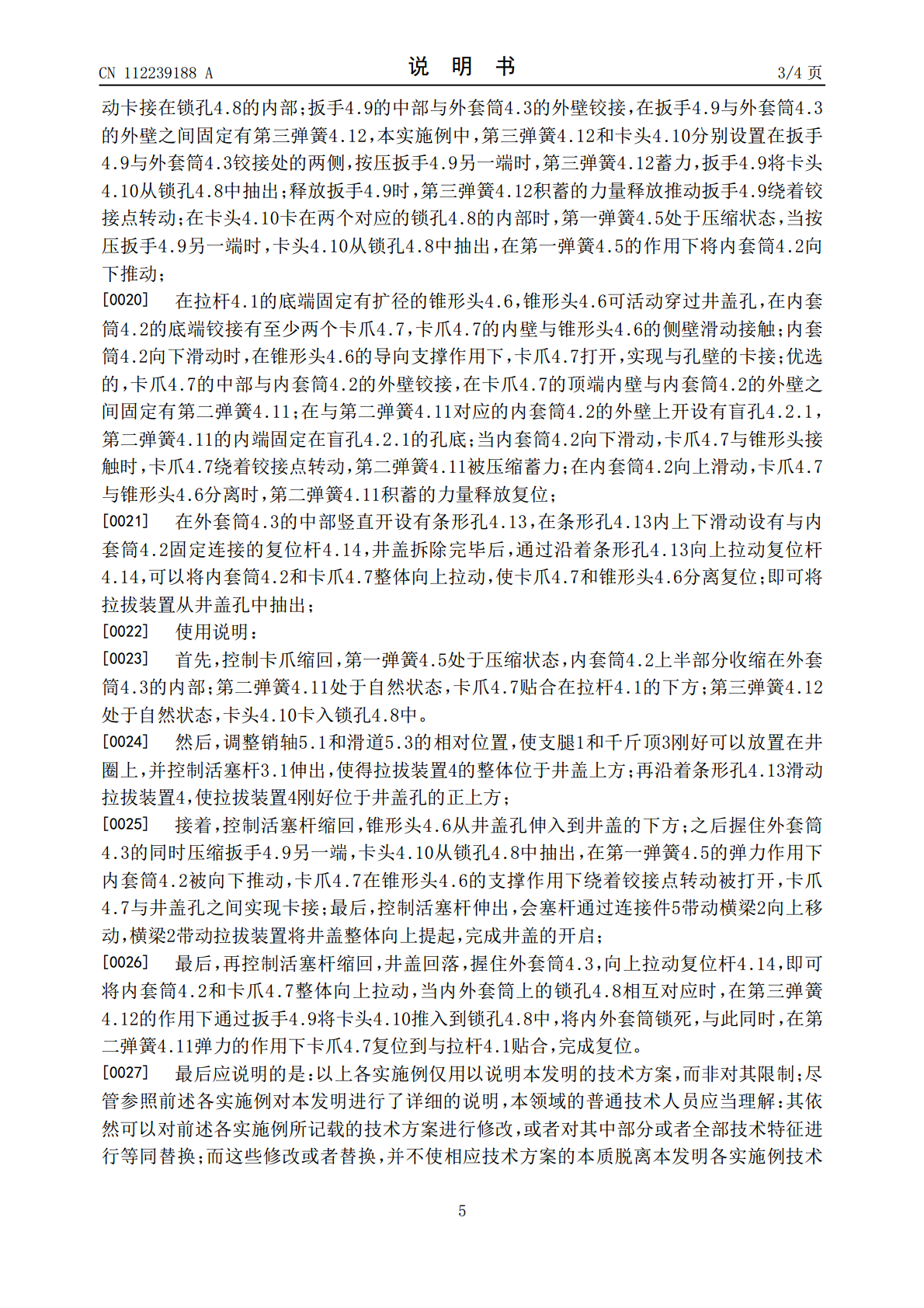

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112239188A(43)申请公布日2021.01.19(21)申请号202010997171.1(22)申请日2020.09.21(71)申请人呼和浩特中燃城市燃气发展有限公司地址010010内蒙古自治区呼和浩特市回民区海拉尔西街工农兵路55号(72)发明人张俊(74)专利代理机构深圳市威世博知识产权代理事务所(普通合伙)44280代理人张静(51)Int.Cl.B66F19/00(2006.01)权利要求书1页说明书4页附图3页(54)发明名称井盖开启机(57)摘要本发明公开了一种井盖开启机，其包括支腿、横梁、千斤顶和拉拔装置，支腿和千斤顶竖直设置，横梁的一端与支腿的顶端铰接，横梁的另一端通过连接件与千斤顶的活塞杆顶端连接；在横梁的中部竖直开设有沿其长度方向布置的长孔，拉拔装置的拉杆的顶端活动穿过长孔，在横梁上方和下方的拉杆上分别螺接有与横梁活动抵接的螺母。优点：通过支腿、横梁、千斤顶和拉拔装置相互配合，实现了井盖的快速开启，效率高，且拉拔装置与井盖之间为静接触，没有火花的产生，杜绝了安全隐患；独特的拉拔装置设计，能够实现井盖的快速卡接，进一步的实现了快速高效的操作。CN112239188ACN112239188A权利要求书1/1页1.井盖开启机，其特征在于，其包括支腿、横梁、千斤顶和拉拔装置，所述横梁的一端与所述支腿的顶端铰接，所述横梁的另一端通过连接件与所述千斤顶的活塞杆顶端铰接；在所述横梁的顶端中部开设有沿其长度方向布置的长孔，所述拉拔装置的拉杆的顶端活动穿过所述长孔，在所述横梁上方和下方的所述拉杆上分别螺接有与所述横梁活动抵接的螺母。2.根据权利要求1所述的井盖开启机，其特征在于，所述拉拔装置包括所述拉杆，在所述拉杆的中部外部套设有内套筒，在所述内套筒的外部套设有外套筒；所述外套筒的顶端延伸至所述内套筒的上方，在所述拉杆外部活动套设有与所述外套筒顶端固定的固定架；在所述固定架和所述内套筒顶端之间的所述拉杆的外部套设有第一弹簧，在所述拉杆的底端固定有扩径的锥形头，在所述内套筒的底端铰接有至少两个卡爪，所述卡爪的内壁与所述锥形头的侧壁滑动接触；在所述外套筒和所述内套筒的侧壁上设置有对应设置的锁孔，在所述外套筒的外壁上铰接有扳手，在所述扳手的一端固定有卡头，所述卡头活动卡接在所述锁孔的内部。3.根据权利要求2所述的井盖开启机，其特征在于，所述卡爪的中部与所述内套筒的外壁铰接，在所述卡爪的顶端内壁与所述内套筒的外壁之间固定有第二弹簧。4.根据权利要求3所述的井盖开启机，其特征在于，在与所述第二弹簧对应的所述内套筒的外壁上开设有盲孔，所述第二弹簧的内端固定在所述盲孔的孔底。5.根据权利要求2至4任一所述的井盖开启机，其特征在于，所述扳手的中部与所述外套筒的外壁铰接，在所述扳手与所述外套筒的外壁之间固定有第三弹簧。6.根据权利要求2至4任一所述的井盖开启机，其特征在于，在所述外套筒的中部竖直开设有条形孔，在所述条形孔内上下滑动设有与所述内套筒固定连接的复位杆。7.根据权利要求5所述的井盖开启机，其特征在于，在所述外套筒的中部竖直开设有条形孔，在所述条形孔内上下滑动设有与所述内套筒固定连接的复位杆。8.根据权利要求1、2、3、4或7所述的井盖开启机，其特征在于，所述连接件包括销轴和连接板，在所述横梁的两侧分别固定有一根水平设置的所述销轴，且所述销轴与所述横梁垂直固定；在所述横梁的两侧分别设有一个竖直设置的所述连接板，在所述连接板的中部开设有沿其长度方向布置的滑道，所述销轴滑动设置在相邻的所述滑道内；在两个所述连接板的底端之间固定有固定轴，所述固定轴与所述活塞杆铰接。9.根据权利要求5所述的井盖开启机，其特征在于，所述连接件包括销轴和连接板，在所述横梁的两侧分别固定有一根水平设置的所述销轴，且所述销轴与所述横梁垂直固定；在所述横梁的两侧分别设有一个竖直设置的所述连接板，在所述连接板的中部开设有沿其长度方向布置的滑道，所述销轴滑动设置在相邻的所述滑道内；在两个所述连接板的底端之间固定有固定轴，所述固定轴与所述活塞杆铰接。10.根据权利要求6所述的井盖开启机，其特征在于，所述连接件包括销轴和连接板，在所述横梁的两侧分别固定有一根水平设置的所述销轴，且所述销轴与所述横梁垂直固定；在所述横梁的两侧分别设有一个竖直设置的所述连接板，在所述连接板的中部开设有沿其长度方向布置的滑道，所述销轴滑动设置在相邻的所述滑道内；在两个所述连接板的底端之间固定有固定轴，所述固定轴与所述活塞杆铰接。2CN112239188A说明书1/4页井盖开启机技术领域：[0001]本发明涉及井盖开启机械，具体地说涉及一种井盖开启机。背景技术：[0002]为了便于检修，在燃气管网沿线设置了许多
