一种便于操作的水稻育苗装置.pdf

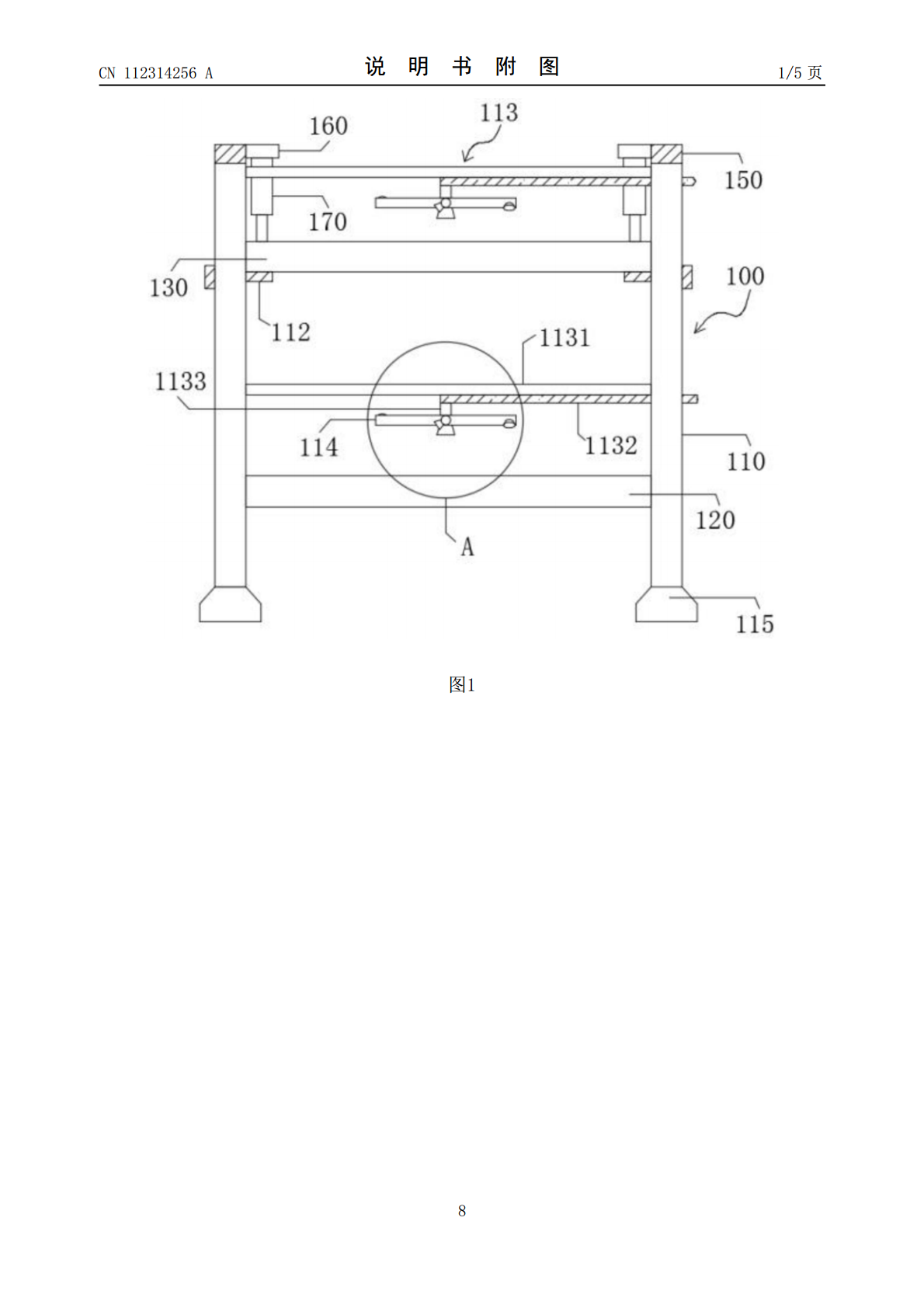

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112314256A(43)申请公布日2021.02.05(21)申请号202011177697.1(22)申请日2020.10.29(71)申请人浙江农林大学地址310000浙江省杭州市临安区武肃街666号(东湖校区)(72)发明人何漪傅思毅谢晓婷(74)专利代理机构北京哌智科创知识产权代理事务所(普通合伙)11745代理人蒋辉(51)Int.Cl.A01G9/029(2018.01)权利要求书2页说明书4页附图5页(54)发明名称一种便于操作的水稻育苗装置(57)摘要本发明公开了一种便于操作的水稻育苗装置，包括支撑组件和育苗组件，支撑组件包括四个支腿、固定架和活动架，固定架焊接固定在四个支腿，固定架的一端固定连接有导向组件，导向组件的上端固定连接有连接杆，连接杆的两端侧壁与支腿的上端焊接固定，连接杆的侧部焊接固定有固定块，固定块的底部焊接固定有电动推杆，电动推杆的伸缩端与活动架的上部焊接固定，固定架和活动架内均焊接固定有十字杆；育苗组件包括若干育苗盘、若干隔板和若干排水孔。本发明在使用相同面积进行育苗时，多层培育可以有效的降低育苗时占用的地面面积，并且在取苗时，通过电动推杆，将活动架放下，方便用户将育苗盘从活动架上取下，方便用户操作。CN112314256ACN112314256A权利要求书1/2页1.一种便于操作的水稻育苗装置，包括支撑组件(100)和育苗组件(200)，其特征在于：所述支撑组件(100)包括四个支腿(110)、固定架(120)和活动架(130)，所述固定架(120)焊接固定在四个所述支腿(110)，所述固定架(120)的一端固定连接有导向组件(140)，所述导向组件(140)的上端固定连接有连接杆(150)，所述连接杆(150)的两端侧壁与所述支腿(110)的上端焊接固定，所述连接杆(150)的侧部焊接固定有固定块(160)，所述固定块(160)的底部焊接固定有电动推杆(170)，所述电动推杆(170)的伸缩端与所述活动架(130)的上部焊接固定，所述固定架(120)和所述活动架(130)内均焊接固定有十字杆(180)；所述育苗组件(200)包括若干育苗盘(210)、若干隔板(220)和若干排水孔(230)，若干所述育苗盘(210)安装在所述固定架(120)和所述活动架(130)上，若干所述隔板(220)等距焊接固定在所述育苗盘(210)上，相邻所述隔板(220)之间构成条形槽(240)，若干所述排水孔(230)开设在所述育苗盘(210)的侧壁上，且所述条形槽(240)与所述排水孔(230)连通。2.根据权利要求1所述的一种便于操作的水稻育苗装置，其特征在于：所述导向组件(140)包括导轨(141)和滑块(142)，所述导轨(141)的侧部开设有滑槽(143)，所述滑块(142)滑动安装在所述滑槽(143)内，所述滑块(142)与所述活动架(130)焊接固定，所述导轨(141)的下端与所述固定架(120)的侧部焊接固定，所述导轨(141)的上端与所述连接杆(150)的中部焊接固定。3.根据权利要求2所述的一种便于操作的水稻育苗装置，其特征在于：所述滑块(142)设置为凸字形滑块，所述滑块(142)的侧壁与所述滑槽(143)的内壁间隙滑动配合，且间隙不大于0.01mm。4.根据权利要求1所述的一种便于操作的水稻育苗装置，其特征在于：所述固定架(120)和所述活动架(130)的底部均焊接固定有支撑杆(190)，所述支撑杆(190)位于所述十字杆(180)的下方。5.根据权利要求1所述的一种便于操作的水稻育苗装置，其特征在于：所述支腿(110)的侧壁上开设有限位孔(111)，所述限位孔(111)内滑动插接有销轴(112)。6.根据权利要求1所述的一种便于操作的水稻育苗装置，其特征在于：所述支腿(110)的侧部焊接固定有两组浇水组件(113)，两组所述浇水组件(113)分别位于所述活动架(130)的上部和所述固定架(120)的上部。7.根据权利要求7所述的一种便于操作的水稻育苗装置，其特征在于：所述浇水组件(113)包括支撑架(1131)、水管(1132)和喷水组件(114)，所述支撑架(1131)焊接固定在所述支腿(110)的侧部，所述水管(1132)的侧壁与所述支撑架(1131)的底部焊接固定，所述水管(1132)侧壁上安装有旋转接头(1133)，所述旋转接头(1133)与所述喷水组件(114)相连通。8.根据权利要求7所述的一种便于操作的水稻育苗装置，其特征在于：所述喷水组件(114)包括十字管(1141)、第一喷头(1142)和第二喷头(1143)，所述十字管(1141)与所述旋转接头(1133)相连通，所述第一喷头(1142
