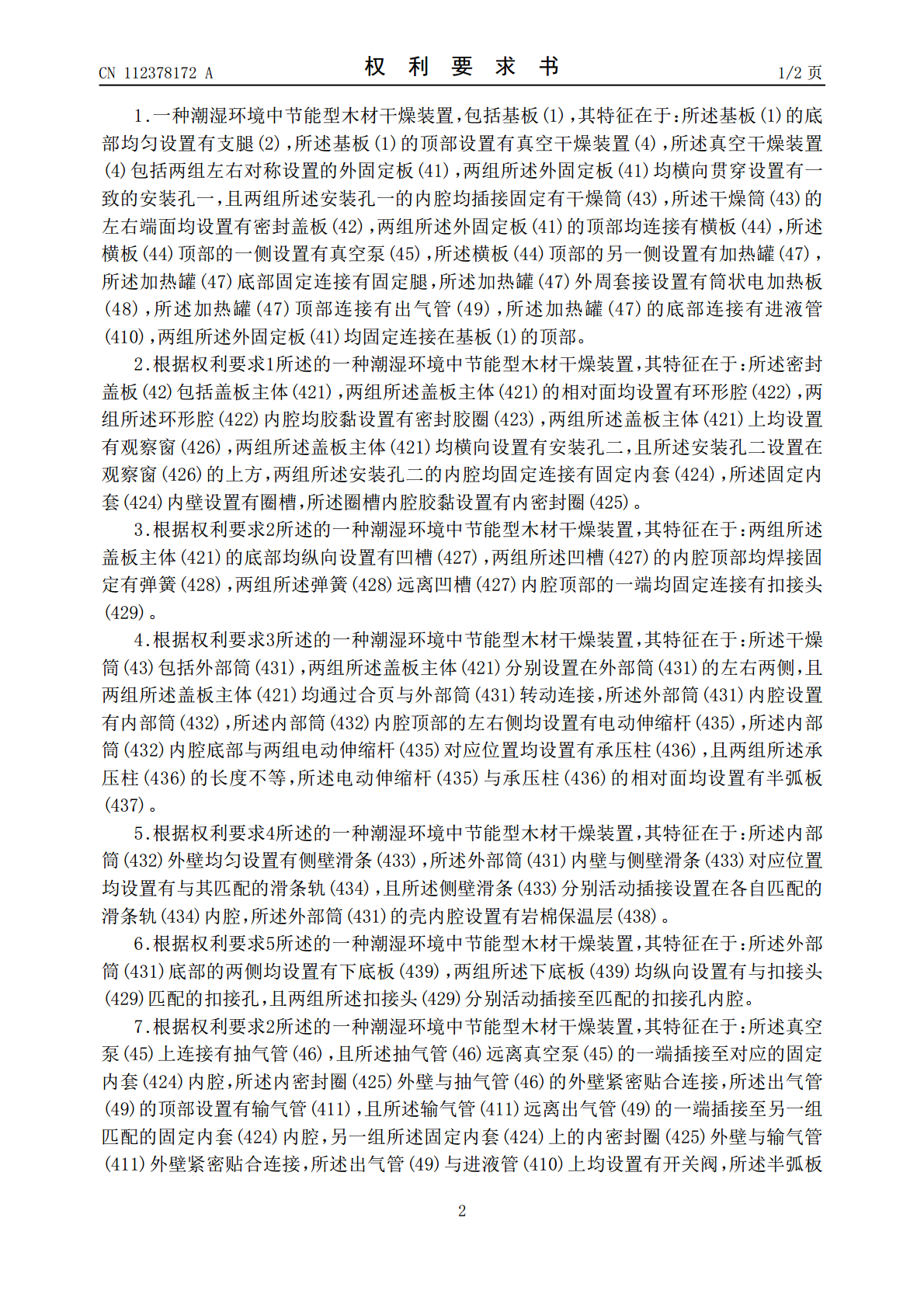

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112378172A(43)申请公布日2021.02.19(21)申请号202011207156.9(22)申请日2020.11.03(71)申请人左晋地址343000江西省吉安市青原区丹青路与科教路交叉口西200米吉安井大阳光城电商孵化产业园(72)发明人左晋(51)Int.Cl.F26B5/04(2006.01)F26B23/04(2006.01)F26B25/00(2006.01)F26B25/12(2006.01)F26B25/18(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种潮湿环境中节能型木材干燥装置(57)摘要本发明公开了原木加工技术领域的一种潮湿环境中节能型木材干燥装置，包括基板，所述基板的底部均匀设置有支腿，所述基板的顶部设置有真空干燥装置，所述真空干燥装置包括两组左右对称设置的外固定板，两组所述外固定板均横向贯穿设置有一致的安装孔一，且两组所述安装孔一的内腔均插接固定有干燥筒，所述干燥筒的左右端面均设置有密封盖板，两组所述外固定板的顶部均连接有横板，所述横板顶部的一侧设置有真空泵，所述横板顶部的另一侧设置有加热罐，两组所述外固定板均固定连接在基板的顶部，该木材干燥装置能够针对小径木进行高效干燥处理，并且，在干燥过程中能够有效防止小径木发生形变以及径裂，从而提高小径木的成品率。CN112378172ACN112378172A权利要求书1/2页1.一种潮湿环境中节能型木材干燥装置，包括基板(1)，其特征在于：所述基板(1)的底部均匀设置有支腿(2)，所述基板(1)的顶部设置有真空干燥装置(4)，所述真空干燥装置(4)包括两组左右对称设置的外固定板(41)，两组所述外固定板(41)均横向贯穿设置有一致的安装孔一，且两组所述安装孔一的内腔均插接固定有干燥筒(43)，所述干燥筒(43)的左右端面均设置有密封盖板(42)，两组所述外固定板(41)的顶部均连接有横板(44)，所述横板(44)顶部的一侧设置有真空泵(45)，所述横板(44)顶部的另一侧设置有加热罐(47)，所述加热罐(47)底部固定连接有固定腿，所述加热罐(47)外周套接设置有筒状电加热板(48)，所述加热罐(47)顶部连接有出气管(49)，所述加热罐(47)的底部连接有进液管(410)，两组所述外固定板(41)均固定连接在基板(1)的顶部。2.根据权利要求1所述的一种潮湿环境中节能型木材干燥装置，其特征在于：所述密封盖板(42)包括盖板主体(421)，两组所述盖板主体(421)的相对面均设置有环形腔(422)，两组所述环形腔(422)内腔均胶黏设置有密封胶圈(423)，两组所述盖板主体(421)上均设置有观察窗(426)，两组所述盖板主体(421)均横向设置有安装孔二，且所述安装孔二设置在观察窗(426)的上方，两组所述安装孔二的内腔均固定连接有固定内套(424)，所述固定内套(424)内壁设置有圈槽，所述圈槽内腔胶黏设置有内密封圈(425)。3.根据权利要求2所述的一种潮湿环境中节能型木材干燥装置，其特征在于：两组所述盖板主体(421)的底部均纵向设置有凹槽(427)，两组所述凹槽(427)的内腔顶部均焊接固定有弹簧(428)，两组所述弹簧(428)远离凹槽(427)内腔顶部的一端均固定连接有扣接头(429)。4.根据权利要求3所述的一种潮湿环境中节能型木材干燥装置，其特征在于：所述干燥筒(43)包括外部筒(431)，两组所述盖板主体(421)分别设置在外部筒(431)的左右两侧，且两组所述盖板主体(421)均通过合页与外部筒(431)转动连接，所述外部筒(431)内腔设置有内部筒(432)，所述内部筒(432)内腔顶部的左右侧均设置有电动伸缩杆(435)，所述内部筒(432)内腔底部与两组电动伸缩杆(435)对应位置均设置有承压柱(436)，且两组所述承压柱(436)的长度不等，所述电动伸缩杆(435)与承压柱(436)的相对面均设置有半弧板(437)。5.根据权利要求4所述的一种潮湿环境中节能型木材干燥装置，其特征在于：所述内部筒(432)外壁均匀设置有侧壁滑条(433)，所述外部筒(431)内壁与侧壁滑条(433)对应位置均设置有与其匹配的滑条轨(434)，且所述侧壁滑条(433)分别活动插接设置在各自匹配的滑条轨(434)内腔，所述外部筒(431)的壳内腔设置有岩棉保温层(438)。6.根据权利要求5所述的一种潮湿环境中节能型木材干燥装置，其特征在于：所述外部筒(431)底部的两侧均设置有下底板(439)，两组所述下底板(439)均纵向设置有与扣接头(429)匹配的扣接孔，且两组所述扣接头(429)分别活动插接至匹配的扣接孔内腔。7.根据权利要
