一种建筑饰面砖粘接强度检测装置.pdf

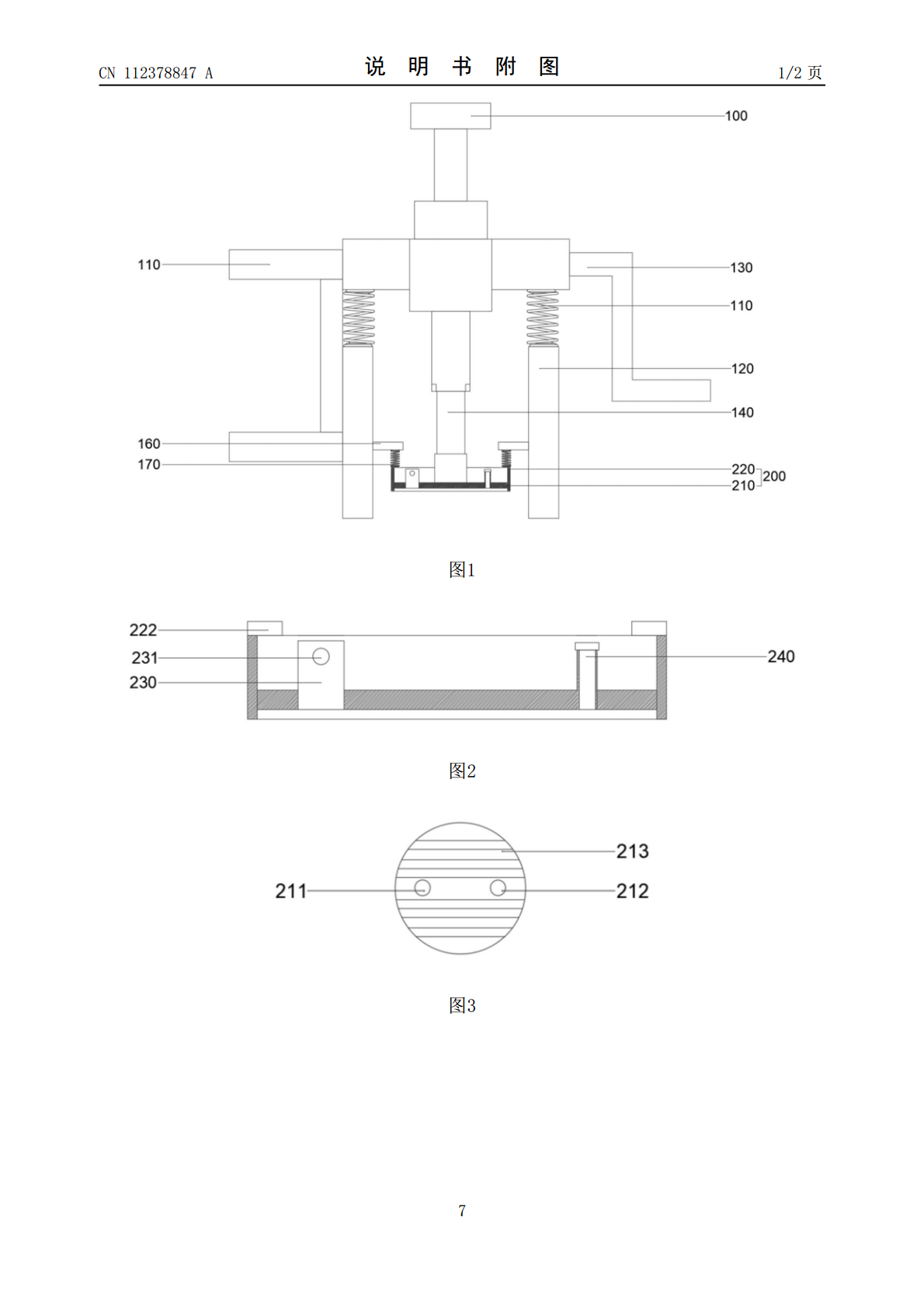

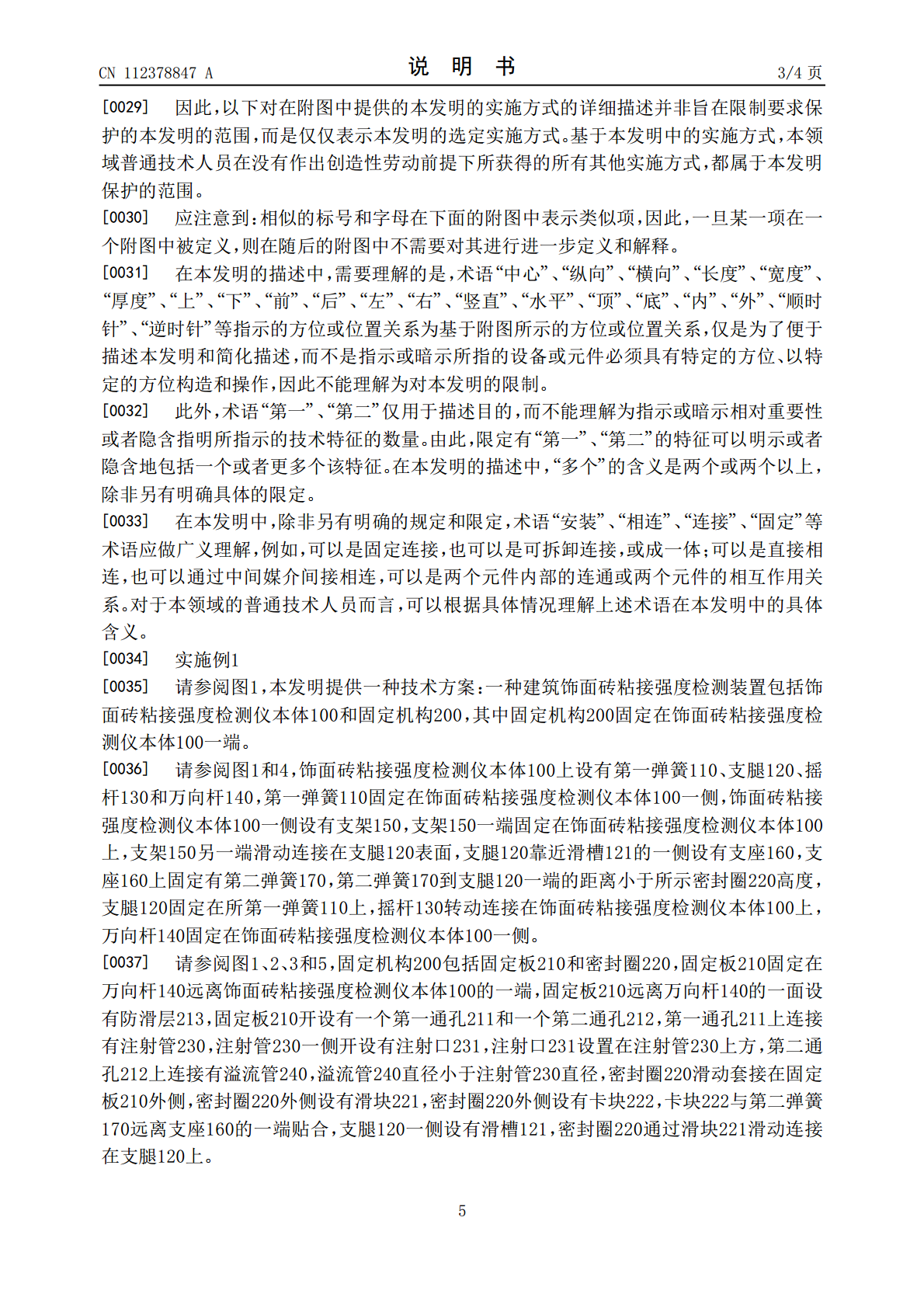

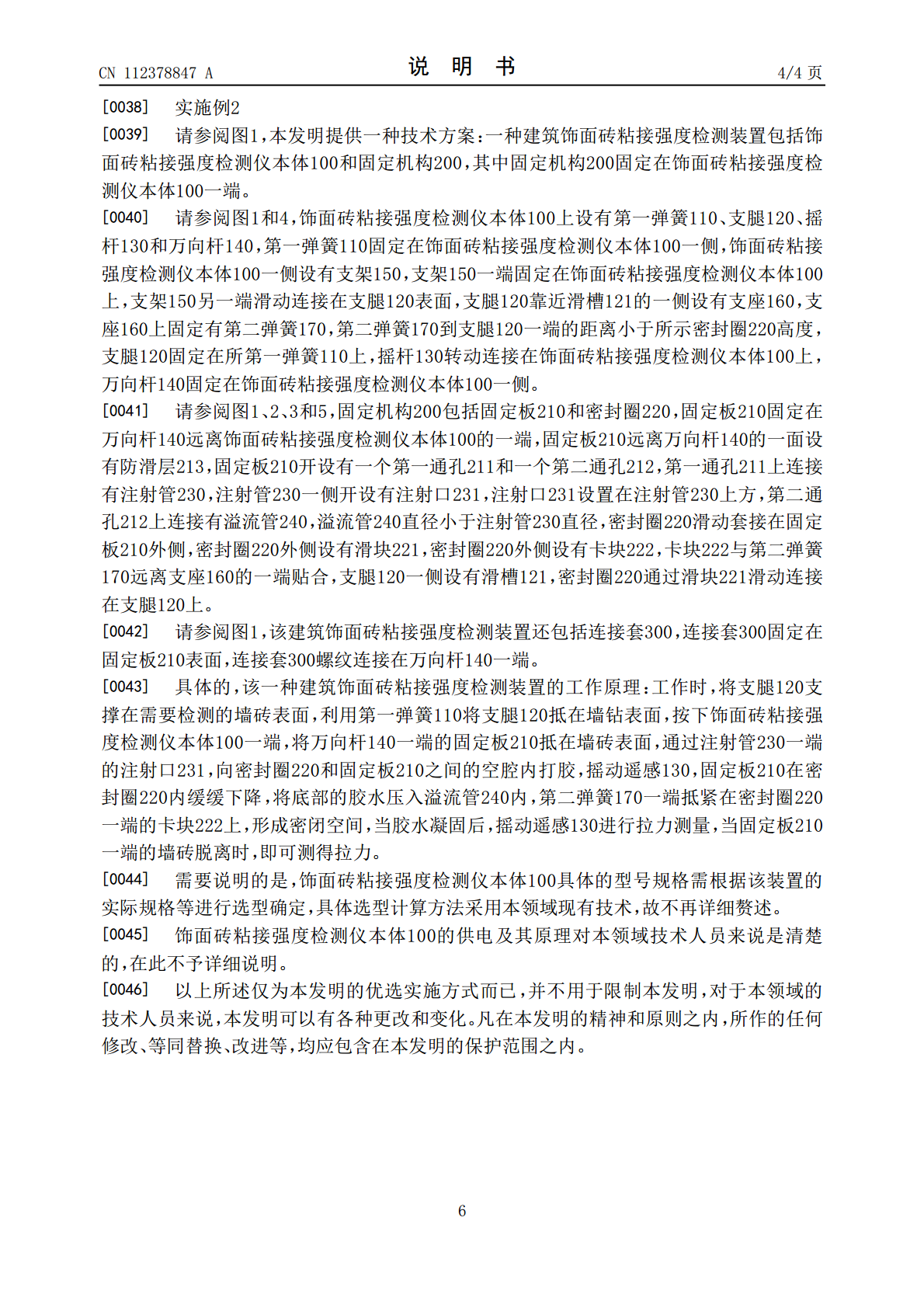

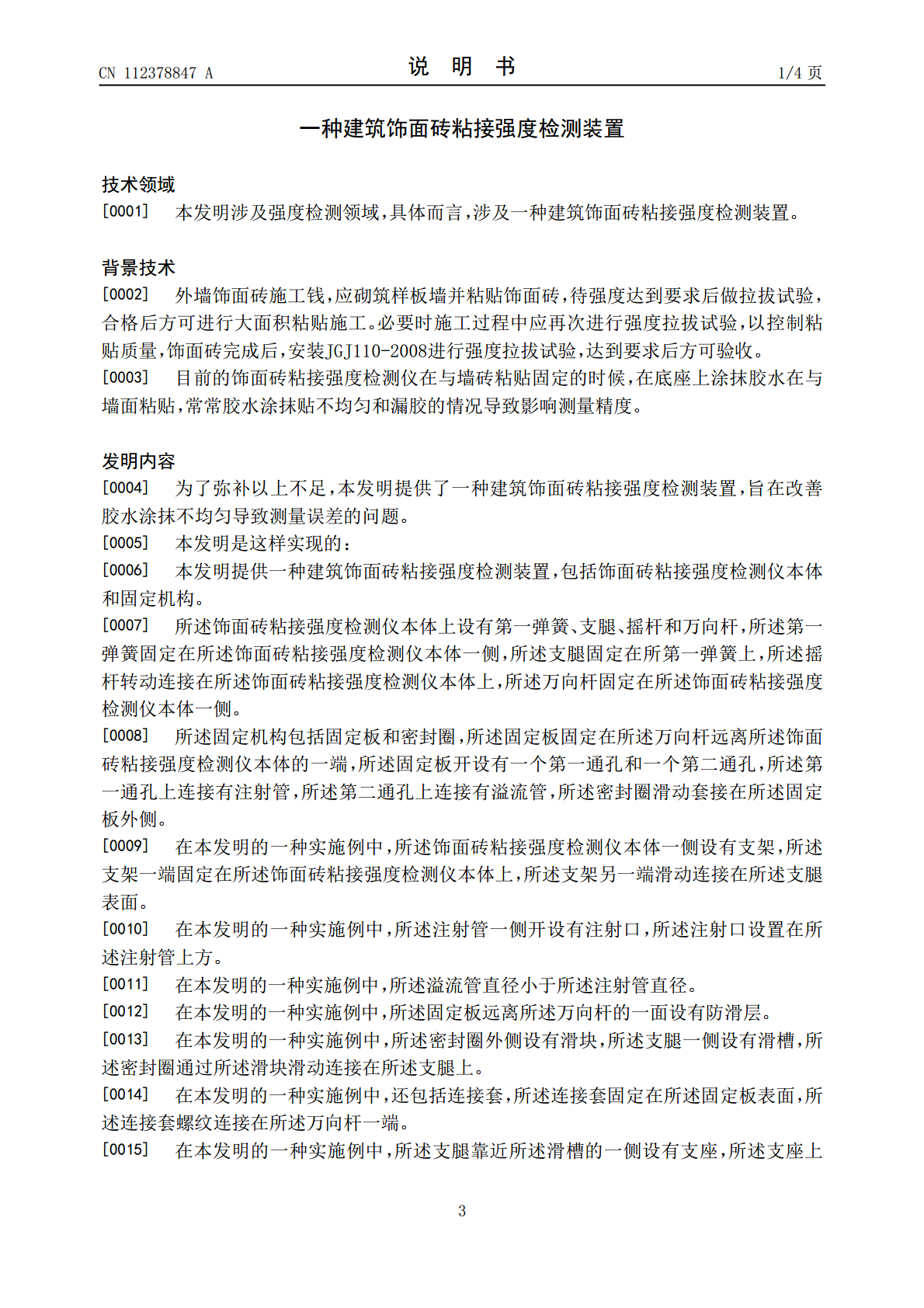

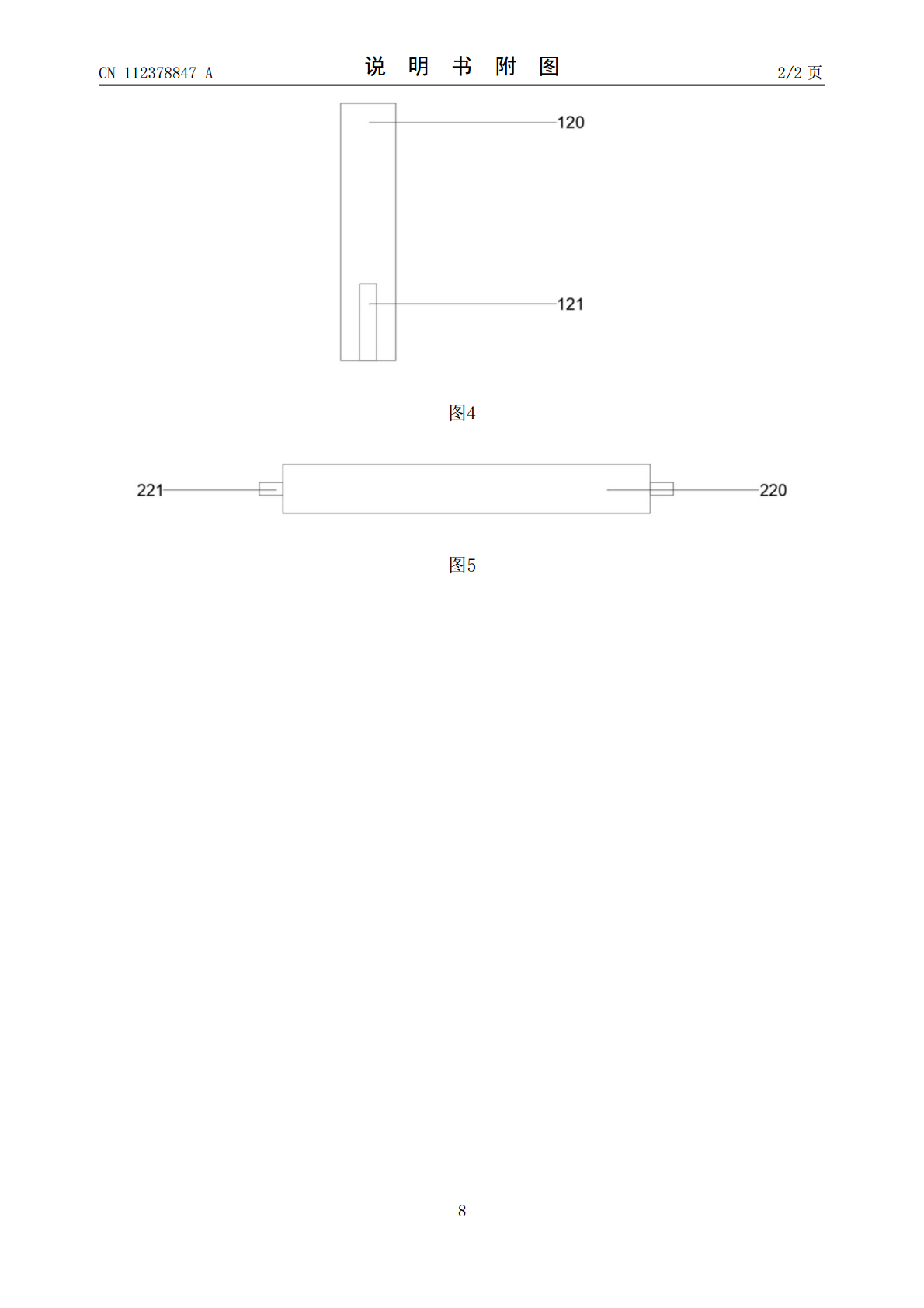

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112378847A(43)申请公布日2021.02.19(21)申请号202011219869.7(22)申请日2020.11.05(71)申请人谢远纪地址342300江西省赣州市于都县贡江镇红军大道77号(72)发明人谢远纪(51)Int.Cl.G01N19/04(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种建筑饰面砖粘接强度检测装置(57)摘要本发明提供了一种建筑饰面砖粘接强度检测装置，属于强度检测技术领域，该一种建筑饰面砖粘接强度检测装置包括饰面砖粘接强度检测仪本体和固定机构，所述饰面砖粘接强度检测仪本体上设有第一弹簧、支腿、摇杆和万向杆，所述第一弹簧固定在所述饰面砖粘接强度检测仪本体一侧，所述固定机构包括固定板和密封圈，所述固定板固定在所述万向杆远离所述饰面砖粘接强度检测仪本体的一端，所述固定板开设有一个第一通孔和一个第二通孔，所述第一通孔上连接有注射管，所述第二通孔上连接有溢流管，所述密封圈滑动套接在所述固定板外侧，该一种建筑饰面砖粘接强度检测装置利用注射式空腔来进行打胶，打胶均匀，测量精确。CN112378847ACN112378847A权利要求书1/1页1.一种建筑饰面砖粘接强度检测装置，其特征在于，包括饰面砖粘接强度检测仪本体(100)、固定机构(200)；所述饰面砖粘接强度检测仪本体(100)上设有第一弹簧(110)、支腿(120)、摇杆(130)和万向杆(140)。2.根据权利要求1所述的一种建筑饰面砖粘接强度检测装置，其特征在于：所述第一弹簧(110)固定在所述饰面砖粘接强度检测仪本体(100)一侧，所述支腿(120)固定在所第一弹簧(110)上，所述摇杆(130)转动连接在所述饰面砖粘接强度检测仪本体(100)上，所述万向杆(140)固定在所述饰面砖粘接强度检测仪本体(100)一侧。3.根据权利要求1所述的一种建筑饰面砖粘接强度检测装置，其特征在于:所述固定机构(200)包括固定板(210)和密封圈(220)，所述固定板(210)固定在所述万向杆(140)远离所述饰面砖粘接强度检测仪本体(100)的一端，所述固定板(210)开设有一个第一通孔(211)和一个第二通孔(212)，所述第一通孔(211)上连接有注射管(230)，所述第二通孔(212)上连接有溢流管(240)，所述密封圈(220)滑动套接在所述固定板(210)外侧。4.根据权利要求1所述的一种建筑饰面砖粘接强度检测装置，其特征在于，所述饰面砖粘接强度检测仪本体(100)一侧设有支架(150)，所述支架(150)一端固定在所述饰面砖粘接强度检测仪本体(100)上，所述支架(150)另一端滑动连接在所述支腿(120)表面。5.根据权利要求4所述的一种建筑饰面砖粘接强度检测装置，其特征在于，所述注射管(230)一侧开设有注射口(231)，所述注射口(231)设置在所述注射管(230)上方。6.根据权利要求3所述的一种建筑饰面砖粘接强度检测装置，其特征在于：所述溢流管(240)直径小于所述注射管(230)直径。7.根据权利要求4所述的一种建筑饰面砖粘接强度检测装置，其特征在于：所述固定板(210)远离所述万向杆(140)的一面设有防滑层(213)。8.根据权利要求3所述的一种建筑饰面砖粘接强度检测装置，其特征在于：所述密封圈(220)外侧设有滑块(221)，所述支腿(120)一侧设有滑槽(121)，所述密封圈(220)通过所述滑块(221)滑动连接在所述支腿(120)上。9.根据权利要求1所述的一种建筑饰面砖粘接强度检测装置：还包括连接套(300)，所述连接套(300)固定在所述固定板(210)表面，所述连接套(300)螺纹连接在所述万向杆(140)一端。10.根据权利要求8所述的一种建筑饰面砖粘接强度检测装置，其特征在于：所述支腿(120)靠近所述滑槽(121)的一侧设有支座(160)，所述支座(160)上固定有第二弹簧(170)。2CN112378847A说明书1/4页一种建筑饰面砖粘接强度检测装置技术领域[0001]本发明涉及强度检测领域，具体而言，涉及一种建筑饰面砖粘接强度检测装置。背景技术[0002]外墙饰面砖施工钱，应砌筑样板墙并粘贴饰面砖，待强度达到要求后做拉拔试验，合格后方可进行大面积粘贴施工。必要时施工过程中应再次进行强度拉拔试验，以控制粘贴质量，饰面砖完成后，安装JGJ110-2008进行强度拉拔试验，达到要求后方可验收。[0003]目前的饰面砖粘接强度检测仪在与墙砖粘贴固定的时候，在底座上涂抹胶水在与墙面粘贴，常常胶水涂抹贴不均匀和漏胶的情况导致影响测量精度。发明内容[0004]为了弥补以上不足，本发明提供了一种建筑饰面砖粘接
