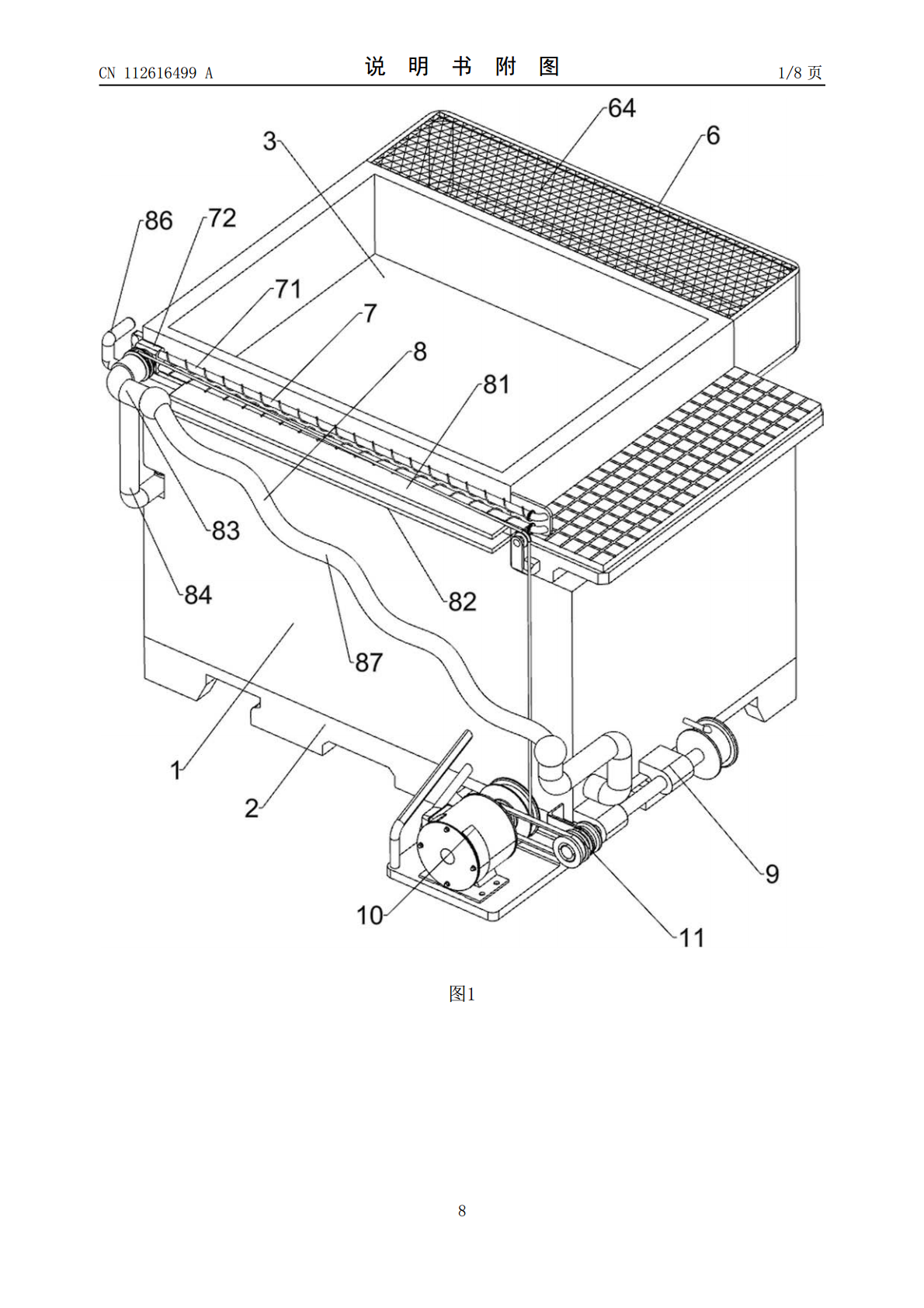

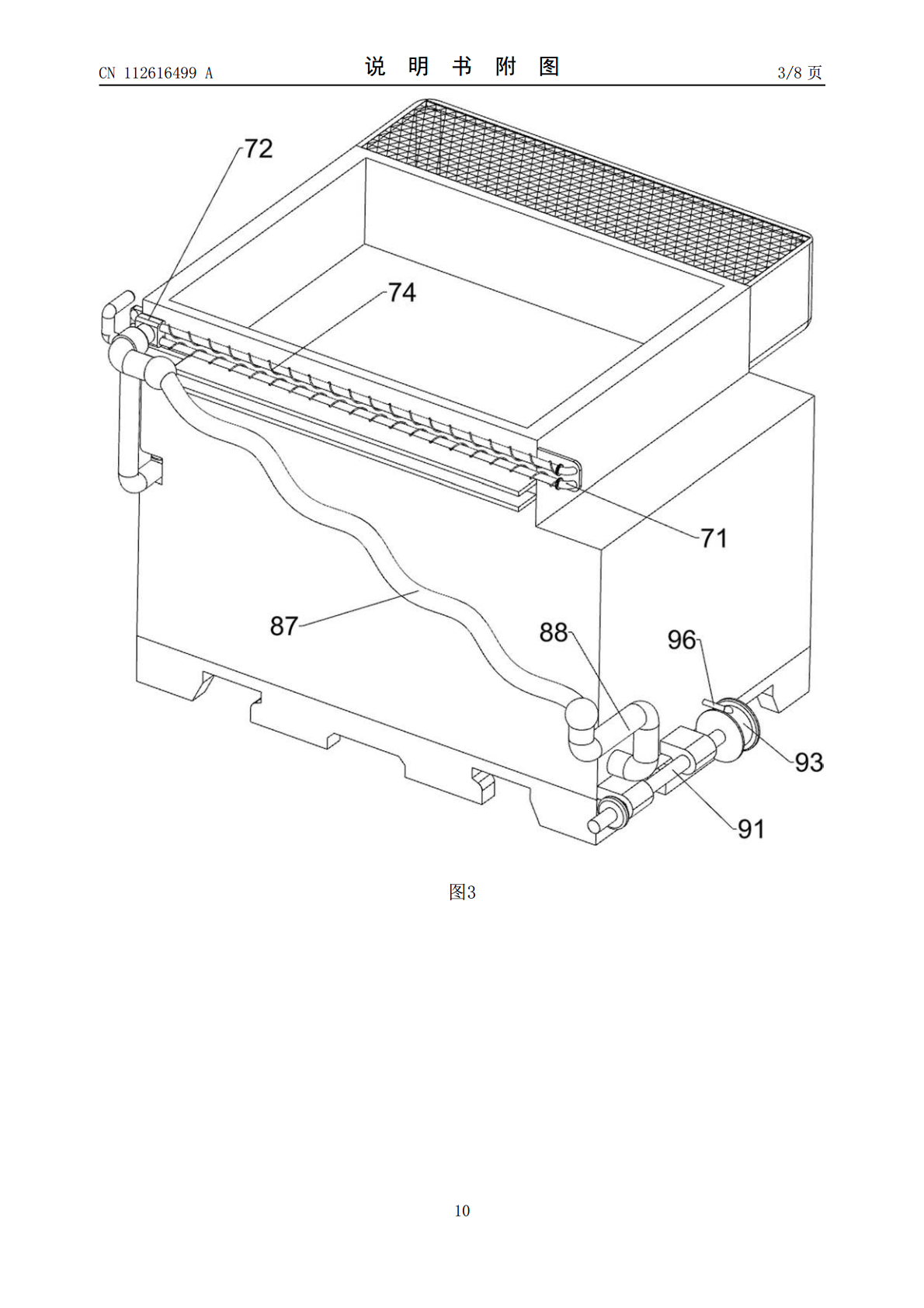

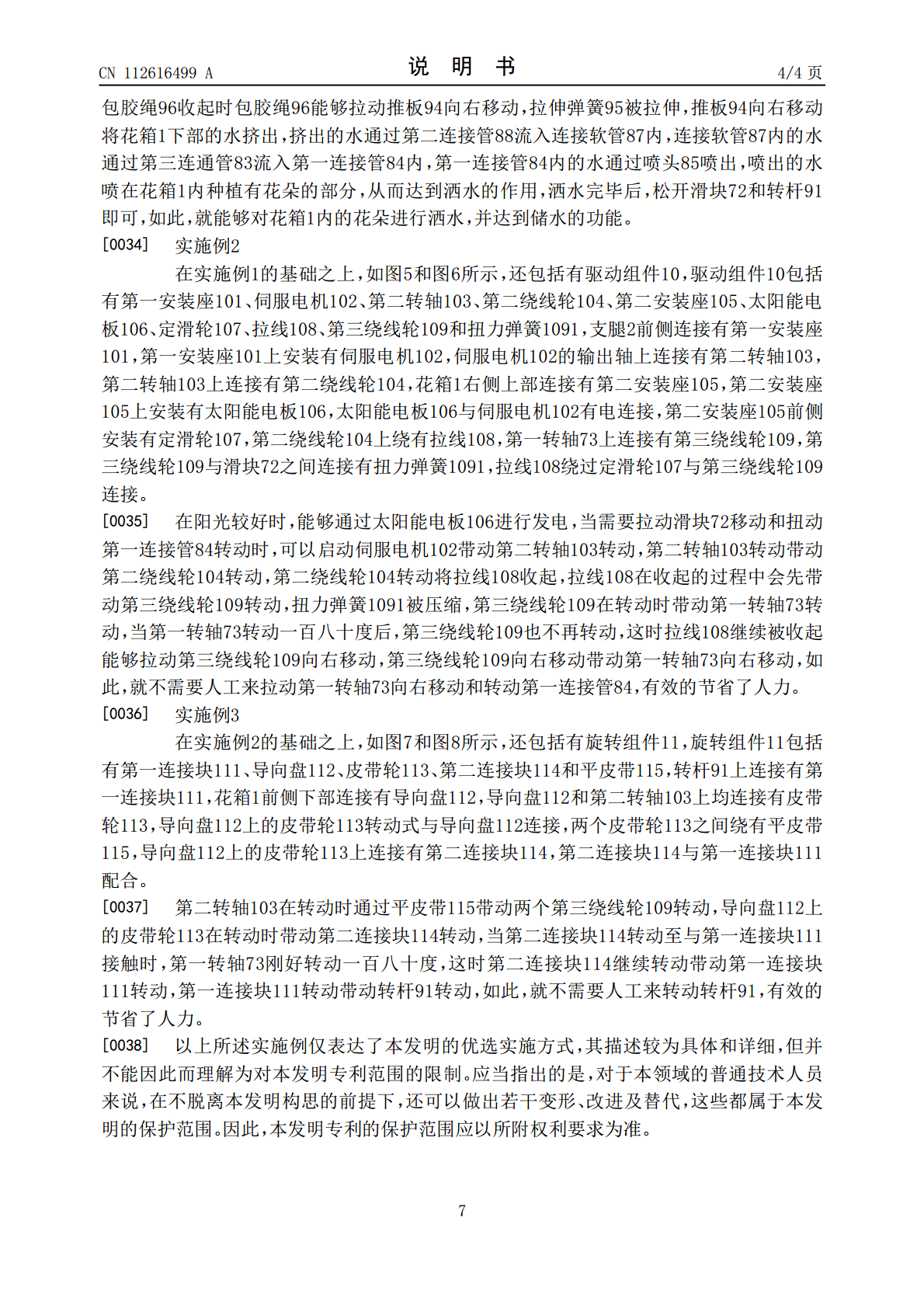

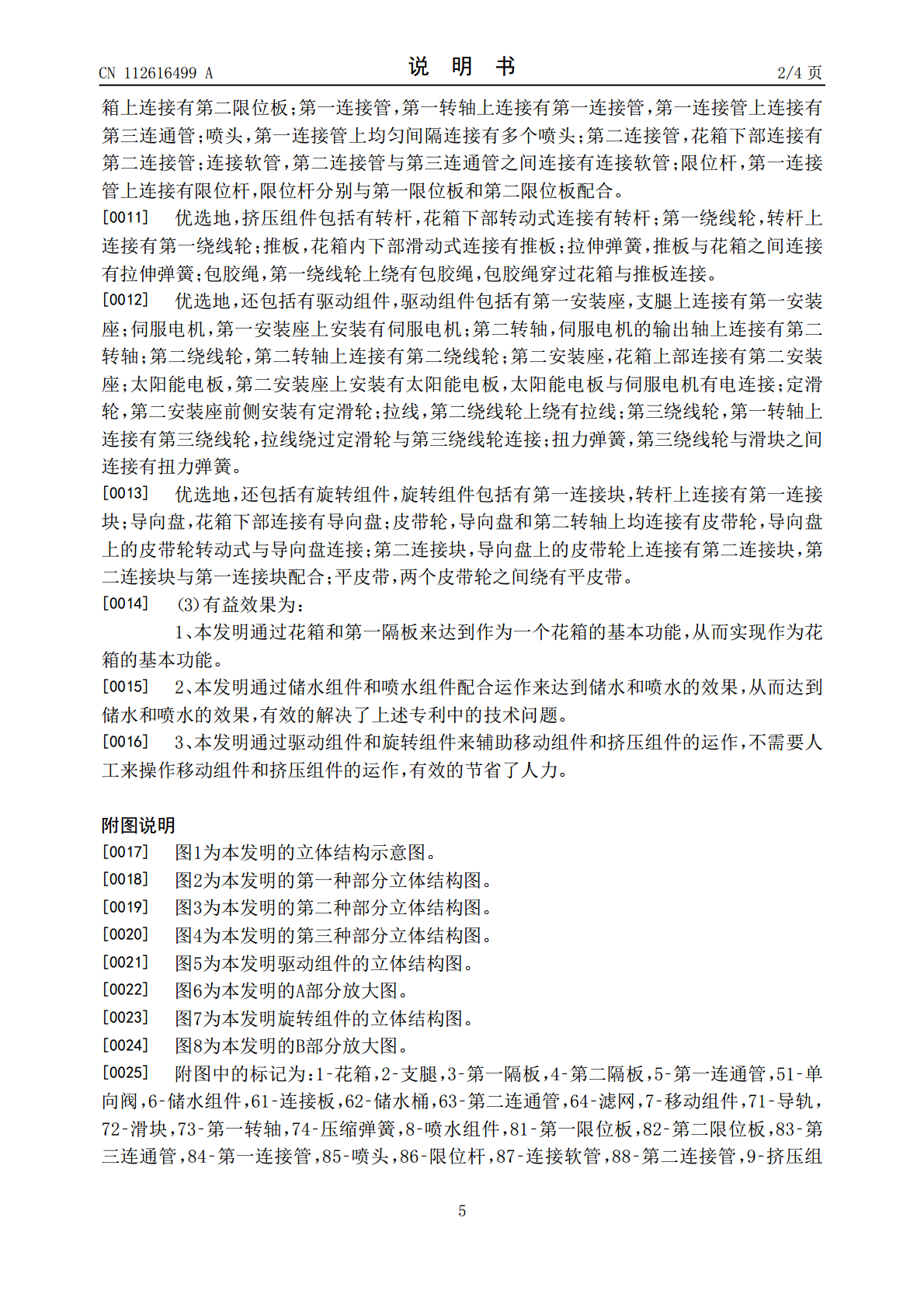

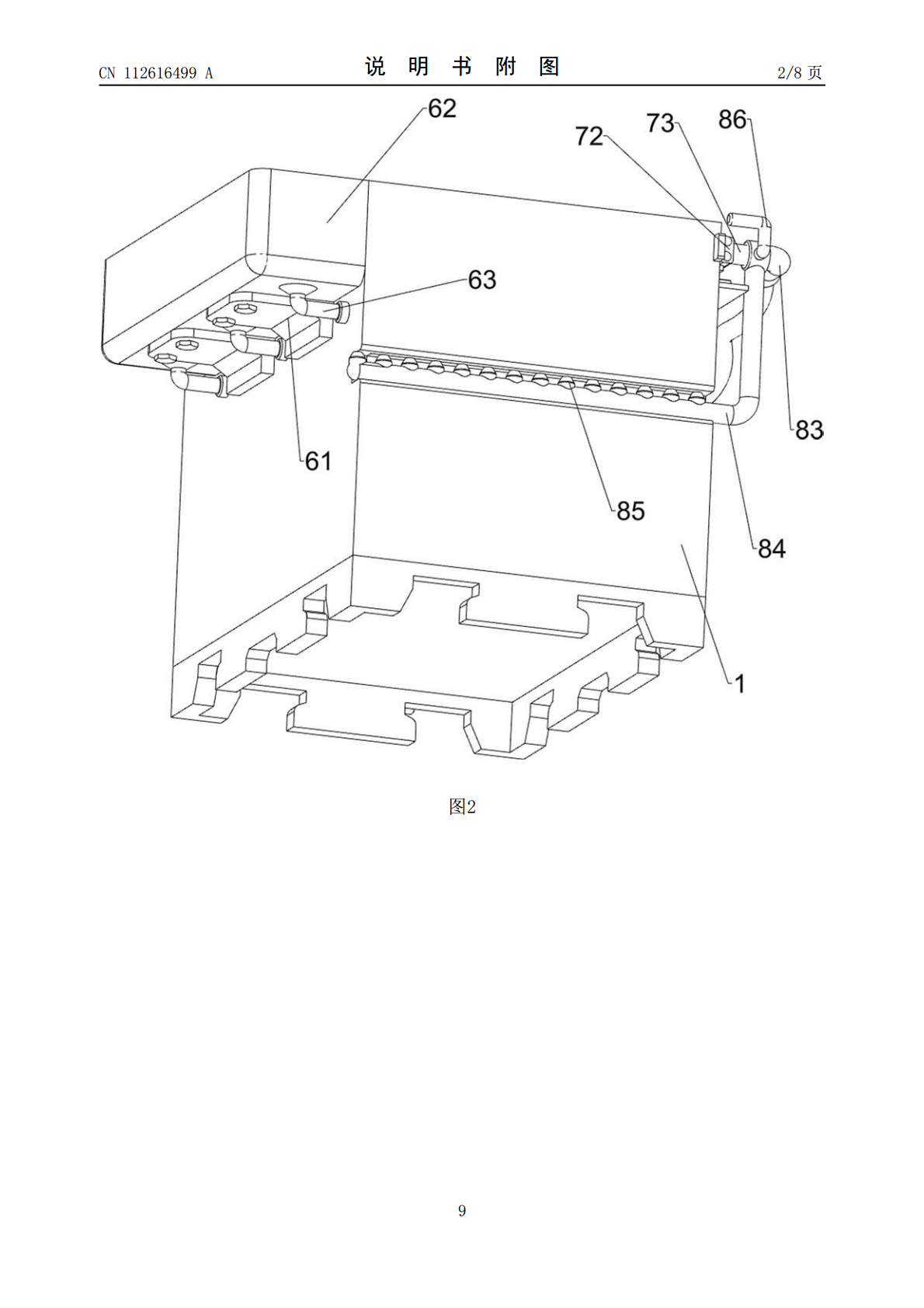

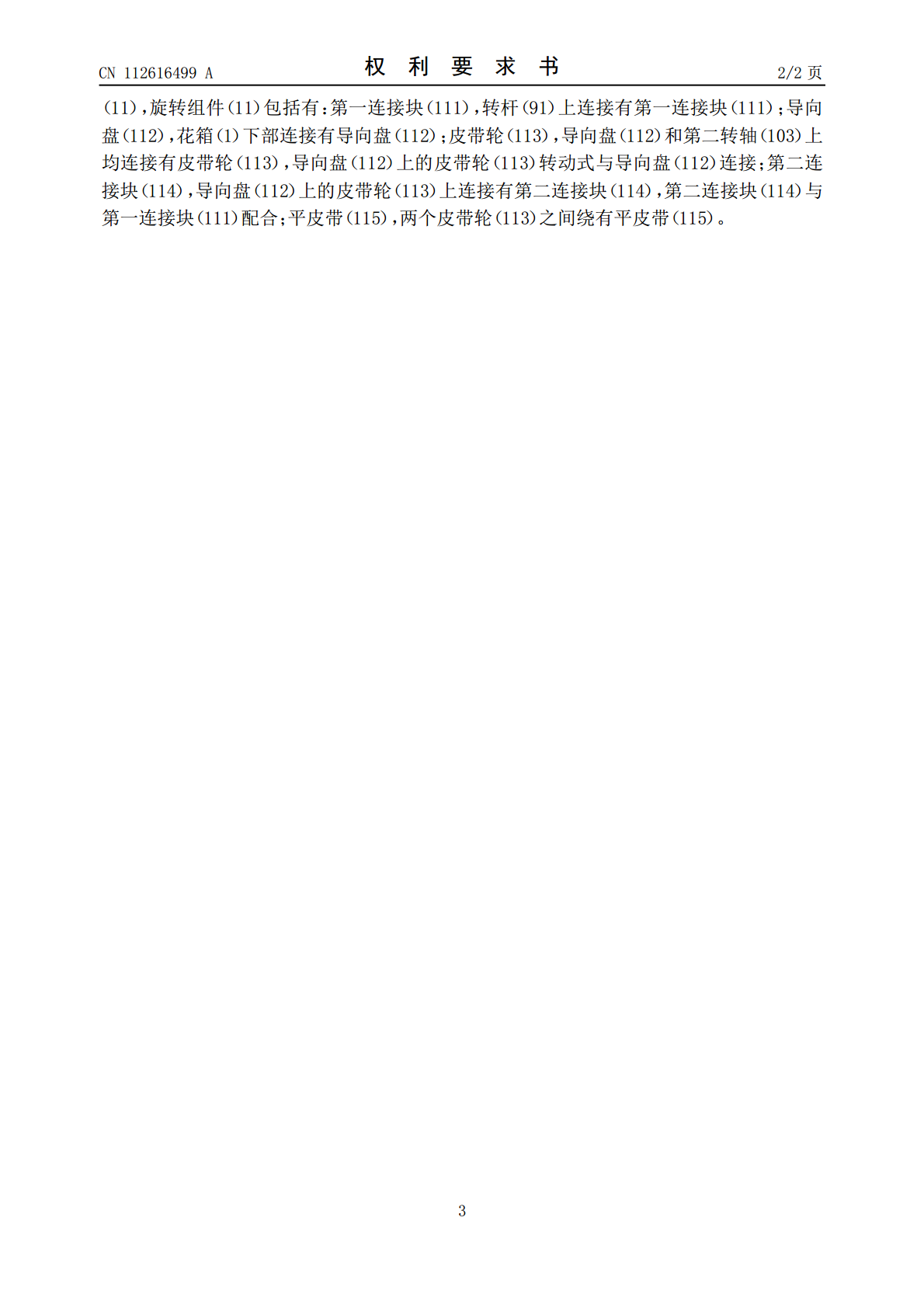

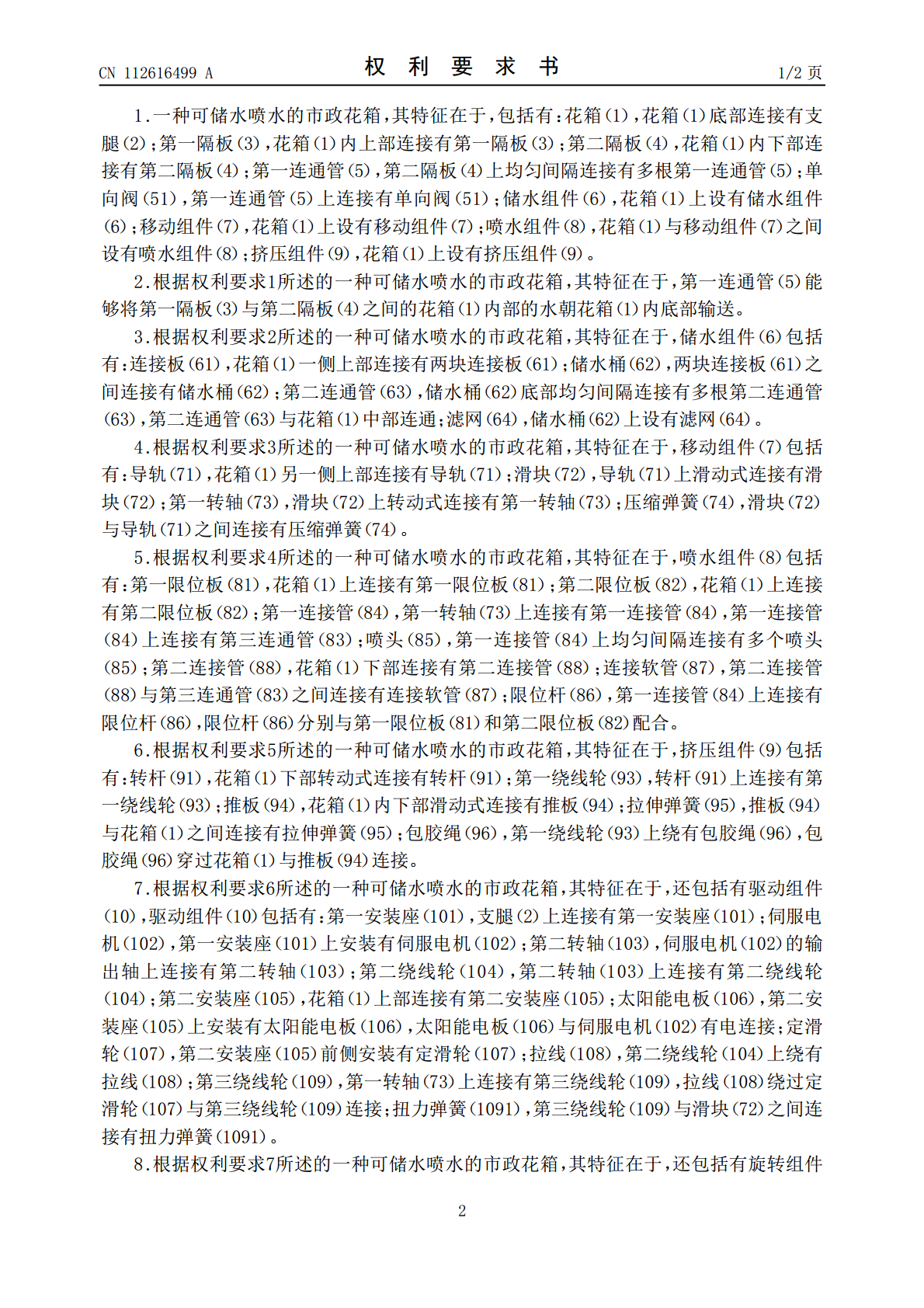

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112616499A(43)申请公布日2021.04.09(21)申请号202110088399.3(22)申请日2021.01.22(71)申请人徐伸雪地址210000江苏省南京市鼓楼区建宁路65号22栋2楼201房(72)发明人徐伸雪(51)Int.Cl.A01G9/02(2018.01)A01G25/02(2006.01)权利要求书2页说明书4页附图8页(54)发明名称一种可储水喷水的市政花箱(57)摘要本发明涉及一种花箱，尤其涉及一种可储水喷水的市政花箱。本发明要解决的技术问题是如何设计一种能够进行储水和喷水的功能，使得人工在操作时更加方便的可储水喷水的市政花箱。为了解决上述技术问题，本发明提供了这样一种可储水喷水的市政花箱，包括有：花箱，花箱底部连接有支腿；第一隔板，花箱内上部连接有第一隔板；第二隔板，花箱内下部连接有第二隔板；第一连通管，第二隔板上均匀间隔连接有多根第一连通管；单向阀，第一连通管上连接有单向阀。本发明通过花箱和第一隔板来达到作为一个花箱的基本功能，从而实现作为花箱的基本功能。CN112616499ACN112616499A权利要求书1/2页1.一种可储水喷水的市政花箱，其特征在于，包括有：花箱（1），花箱（1）底部连接有支腿（2）；第一隔板（3），花箱（1）内上部连接有第一隔板（3）；第二隔板（4），花箱（1）内下部连接有第二隔板（4）；第一连通管（5），第二隔板（4）上均匀间隔连接有多根第一连通管（5）；单向阀（51），第一连通管（5）上连接有单向阀（51）；储水组件（6），花箱（1）上设有储水组件（6）；移动组件（7），花箱（1）上设有移动组件（7）；喷水组件（8），花箱（1）与移动组件（7）之间设有喷水组件（8）；挤压组件（9），花箱（1）上设有挤压组件（9）。2.根据权利要求1所述的一种可储水喷水的市政花箱，其特征在于，第一连通管（5）能够将第一隔板（3）与第二隔板（4）之间的花箱（1）内部的水朝花箱（1）内底部输送。3.根据权利要求2所述的一种可储水喷水的市政花箱，其特征在于，储水组件（6）包括有：连接板（61），花箱（1）一侧上部连接有两块连接板（61）；储水桶（62），两块连接板（61）之间连接有储水桶（62）；第二连通管（63），储水桶（62）底部均匀间隔连接有多根第二连通管（63），第二连通管（63）与花箱（1）中部连通；滤网（64），储水桶（62）上设有滤网（64）。4.根据权利要求3所述的一种可储水喷水的市政花箱，其特征在于，移动组件（7）包括有：导轨（71），花箱（1）另一侧上部连接有导轨（71）；滑块（72），导轨（71）上滑动式连接有滑块（72）；第一转轴（73），滑块（72）上转动式连接有第一转轴（73）；压缩弹簧（74），滑块（72）与导轨（71）之间连接有压缩弹簧（74）。5.根据权利要求4所述的一种可储水喷水的市政花箱，其特征在于，喷水组件（8）包括有：第一限位板（81），花箱（1）上连接有第一限位板（81）；第二限位板（82），花箱（1）上连接有第二限位板（82）；第一连接管（84），第一转轴（73）上连接有第一连接管（84），第一连接管（84）上连接有第三连通管（83）；喷头（85），第一连接管（84）上均匀间隔连接有多个喷头（85）；第二连接管（88），花箱（1）下部连接有第二连接管（88）；连接软管（87），第二连接管（88）与第三连通管（83）之间连接有连接软管（87）；限位杆（86），第一连接管（84）上连接有限位杆（86），限位杆（86）分别与第一限位板（81）和第二限位板（82）配合。6.根据权利要求5所述的一种可储水喷水的市政花箱，其特征在于，挤压组件（9）包括有：转杆（91），花箱（1）下部转动式连接有转杆（91）；第一绕线轮（93），转杆（91）上连接有第一绕线轮（93）；推板（94），花箱（1）内下部滑动式连接有推板（94）；拉伸弹簧（95），推板（94）与花箱（1）之间连接有拉伸弹簧（95）；包胶绳（96），第一绕线轮（93）上绕有包胶绳（96），包胶绳（96）穿过花箱（1）与推板（94）连接。7.根据权利要求6所述的一种可储水喷水的市政花箱，其特征在于，还包括有驱动组件（10），驱动组件（10）包括有：第一安装座（101），支腿（2）上连接有第一安装座（101）；伺服电机（102），第一安装座（101）上安装有伺服电机（102）；第二转轴（103），伺服电机（102）的输出轴上连接有第二转轴（103）；第二绕线轮（104），第二转轴（103）上连接有第二绕线轮（104）；第二安装座（105），花箱（1）上部连接有第二安装座（105）；太阳能电板（106），第二
