一种用于塑料包装袋印制的印刷机.pdf

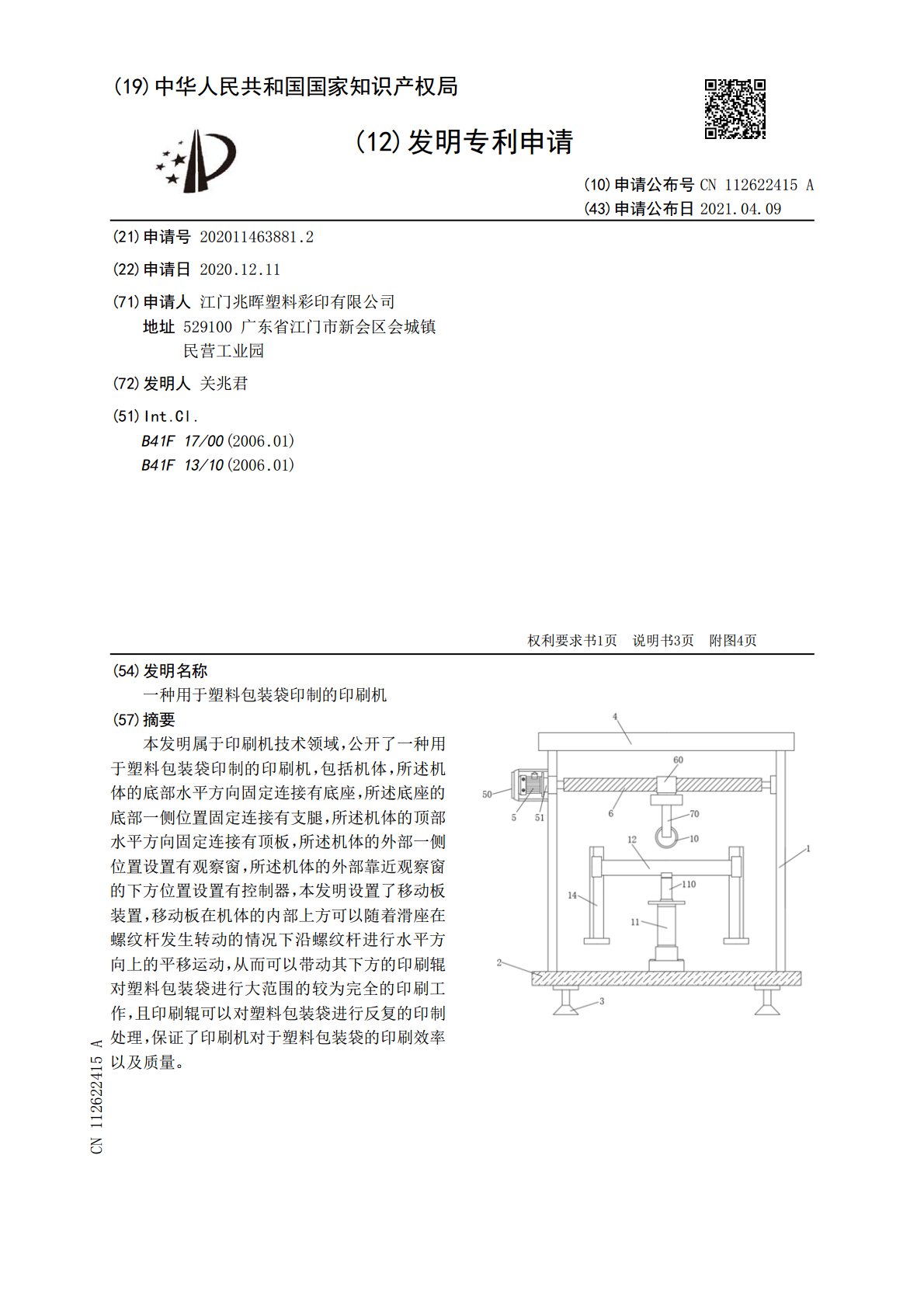

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112622415A(43)申请公布日2021.04.09(21)申请号202011463881.2(22)申请日2020.12.11(71)申请人江门兆晖塑料彩印有限公司地址529100广东省江门市新会区会城镇民营工业园(72)发明人关兆君(51)Int.Cl.B41F17/00(2006.01)B41F13/10(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种用于塑料包装袋印制的印刷机(57)摘要本发明属于印刷机技术领域，公开了一种用于塑料包装袋印制的印刷机，包括机体，所述机体的底部水平方向固定连接有底座，所述底座的底部一侧位置固定连接有支腿，所述机体的顶部水平方向固定连接有顶板，所述机体的外部一侧位置设置有观察窗，所述机体的外部靠近观察窗的下方位置设置有控制器，本发明设置了移动板装置，移动板在机体的内部上方可以随着滑座在螺纹杆发生转动的情况下沿螺纹杆进行水平方向上的平移运动，从而可以带动其下方的印刷辊对塑料包装袋进行大范围的较为完全的印刷工作，且印刷辊可以对塑料包装袋进行反复的印制处理，保证了印刷机对于塑料包装袋的印刷效率以及质量。CN112622415ACN112622415A权利要求书1/1页1.一种用于塑料包装袋印制的印刷机，包括机体（1），其特征在于：所述机体（1）的底部水平方向固定连接有底座（2），所述底座（2）的底部一侧位置固定连接有支腿（3），所述机体（1）的顶部水平方向固定连接有顶板（4），所述机体（1）的外部一侧位置设置有观察窗（15），所述机体（1）的外部靠近观察窗（15）的下方位置设置有控制器（16）。2.根据权利要求1所述的一种用于塑料包装袋印制的印刷机，其特征在于：所述机体（1）的外部一侧位置固定连接有电机壳（50），所述电机壳（50）的内部设置有电机（5），所述电机（5）的底部固定安装于电机壳（50）的一侧内壁，所述电机（5）的输出端连接有转轴（51）。3.根据权利要求2所述的一种用于塑料包装袋印制的印刷机，其特征在于：所述转轴（51）远离电机（5）的一端固定连接有螺纹杆（6），所述螺纹杆（6）的杆体外部螺纹连接有滑座（60），所述滑座（60）的底部水平方向固定连接有移动板（7），所述移动板（7）的底部一侧位置竖直方向固定连接有竖杆（70）。4.根据权利要求3所述的一种用于塑料包装袋印制的印刷机，其特征在于：所述竖杆（70）的外部一侧位置水平方向固定安装有液压缸（8），所述液压缸（8）的内部设置有活塞杆（80），所述活塞杆（80）远离液压缸（8）的一端固定连接有连接座（9）。5.根据权利要求4所述的一种用于塑料包装袋印制的印刷机，其特征在于：所述连接座（9）远离活塞杆（80）的一端水平方向设置有印刷辊（10），所述印刷辊（10）的端部固定连接有拆卸头（100），所述连接座（9）通过拆卸头（100）与印刷辊（10）相连接。6.根据权利要求1所述的一种用于塑料包装袋印制的印刷机，其特征在于：所述底座（2）的上方中间位置固定安装有气缸（11），所述气缸（11）的内部设置有伸缩杆（110），所述伸缩杆（110）远离气缸（11）的一端水平方向固定连接有工作台（12），所述工作台（12）的外部一侧位置设置有滑轨（14），所述滑轨（14）的内部设置有滑块（13），所述滑块（13）与工作台（12）的端部固定连接。2CN112622415A说明书1/3页一种用于塑料包装袋印制的印刷机技术领域[0001]本发明属于印刷机技术领域，具体涉及一种用于塑料包装袋印制的印刷机。背景技术[0002]塑料包装袋是一种以塑料为原料，用于生产生活中各种用品的包装袋，广泛应用于日常生活和工业生产中，印刷机则是印刷文字和图像的机器，在对塑料包装袋进行生产的过程中需要使用到印刷机对塑料包装袋进行印刷处理是使得包装袋的外表更加美观或是更加具有代表性。[0003]而现有的用于塑料包装袋印制的印刷机在进行工作时，不能保证印刷辊可以较为均匀且完全的对塑料包装袋进行反复的印制处理，且当需要对印刷辊进行检修以及更换时较为繁琐，也不能根据所需要印刷情况的不同对塑料包装袋的工作高度进行调整。发明内容[0004]本发明的目的在于提供一种用于塑料包装袋印制的印刷机，以解决现有的塑料包装袋印刷机在对包装袋进行印刷工作时不能使得印刷辊较为完全且均匀的对塑料包装袋进行反复印制处理的问题以及印刷辊不方便进行拆卸与装紧的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种用于塑料包装袋印制的印刷机，包括机体，所述机体的底部水平方向固定连接有底座，所述底座的底部一侧位置固定连接有支腿，所述机体的顶部水平方向固定连接有顶板，所述机体的外部一侧位置设置有观察窗，
