一种用于护理的振动医疗装置.pdf

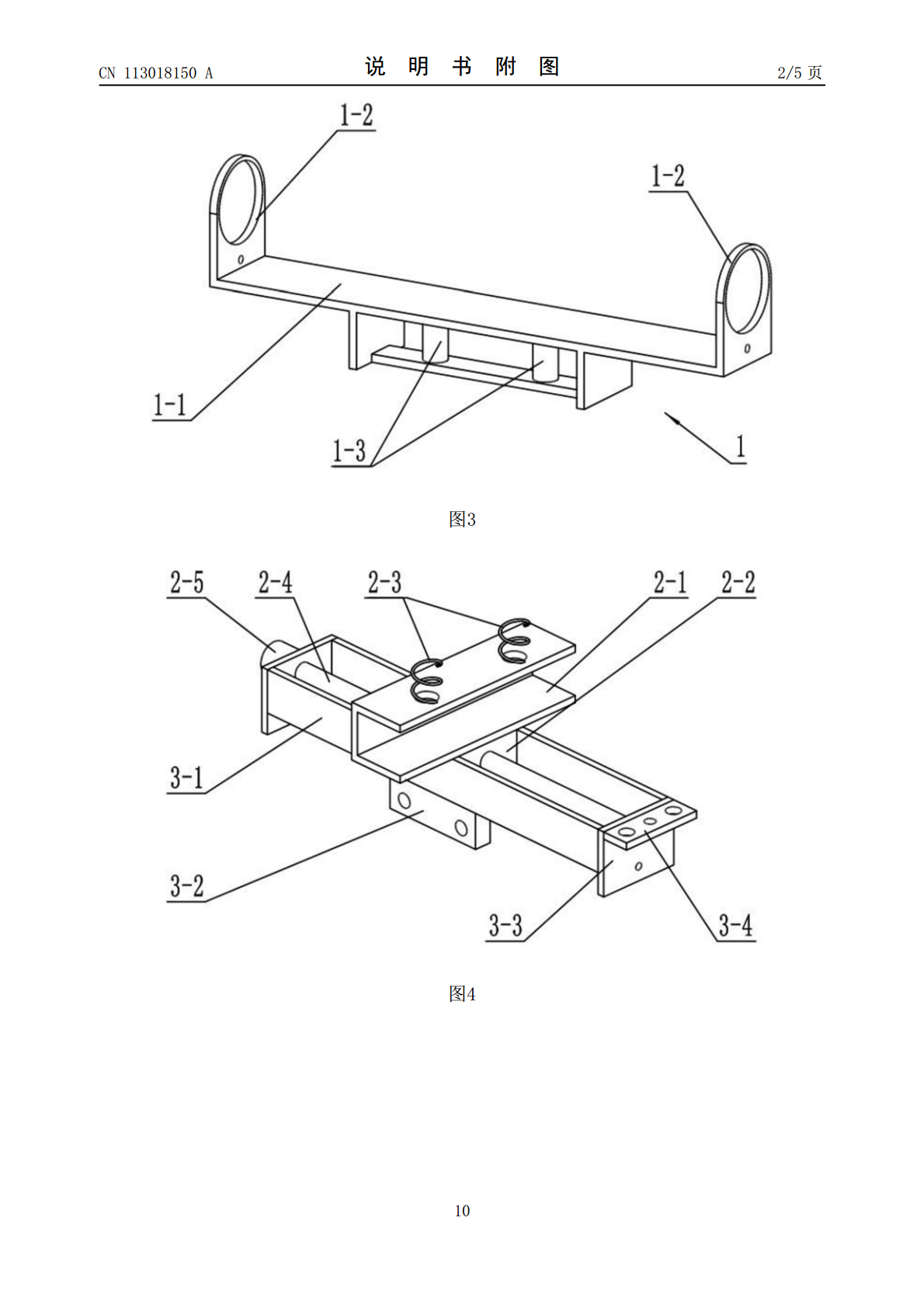

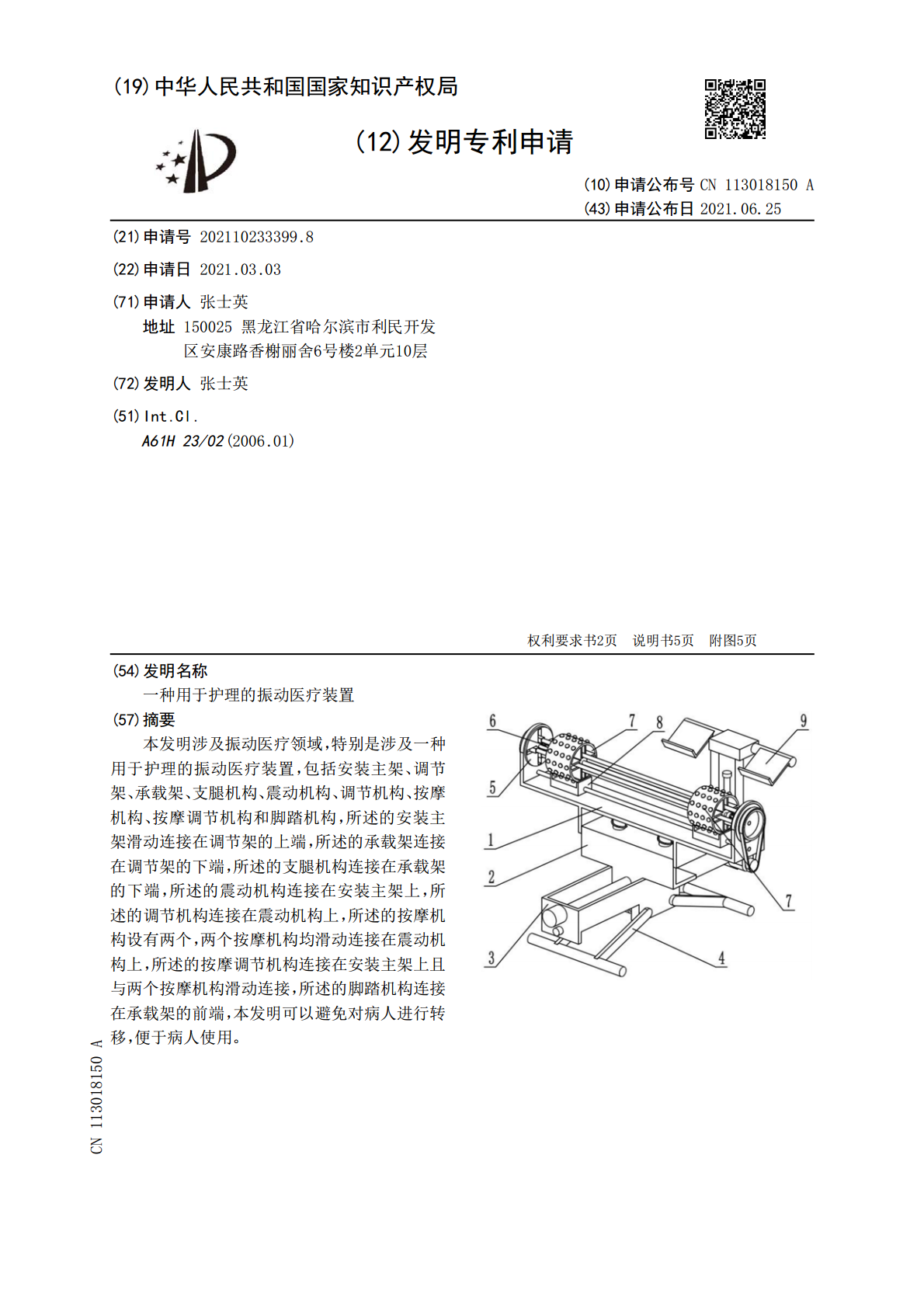

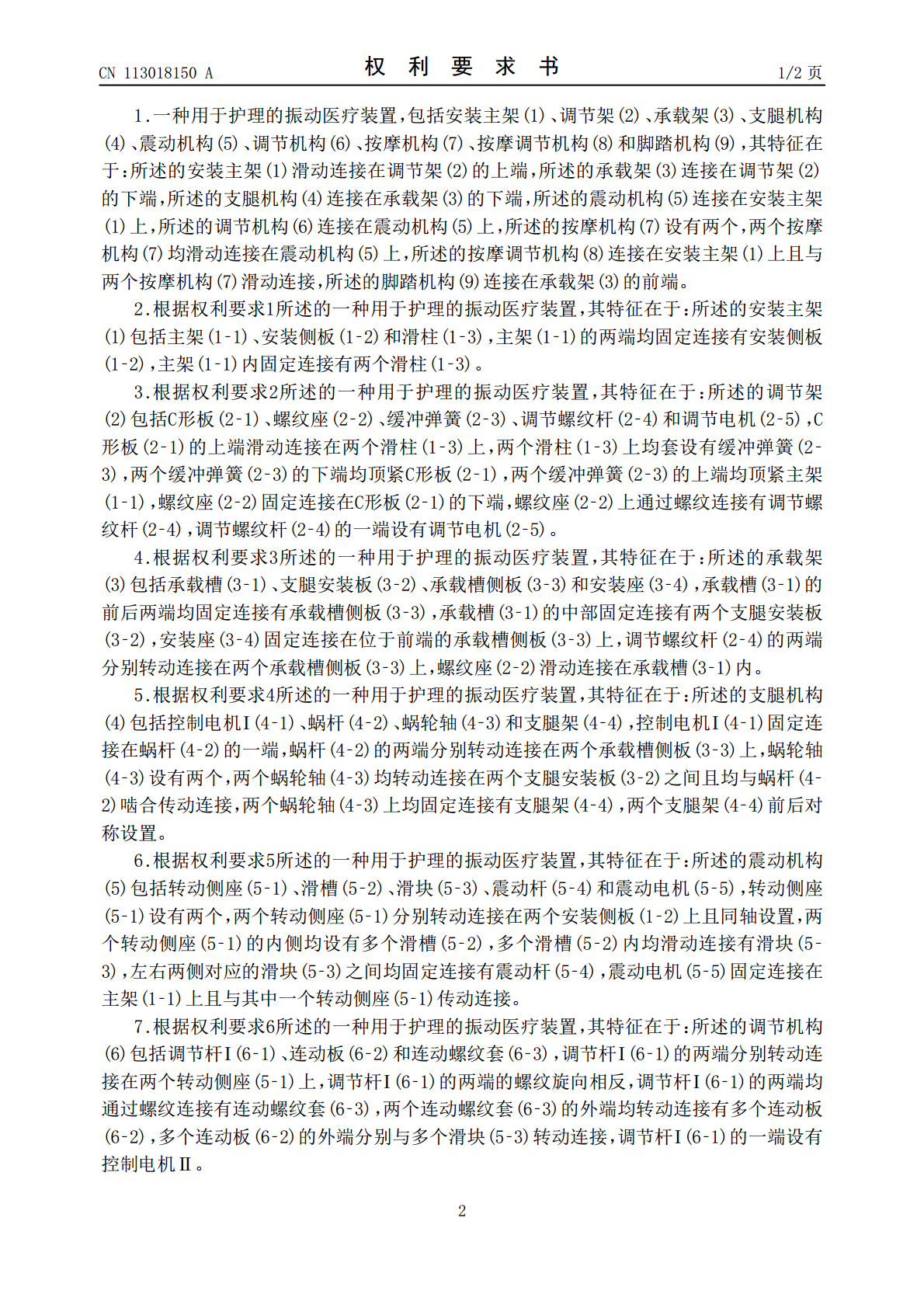

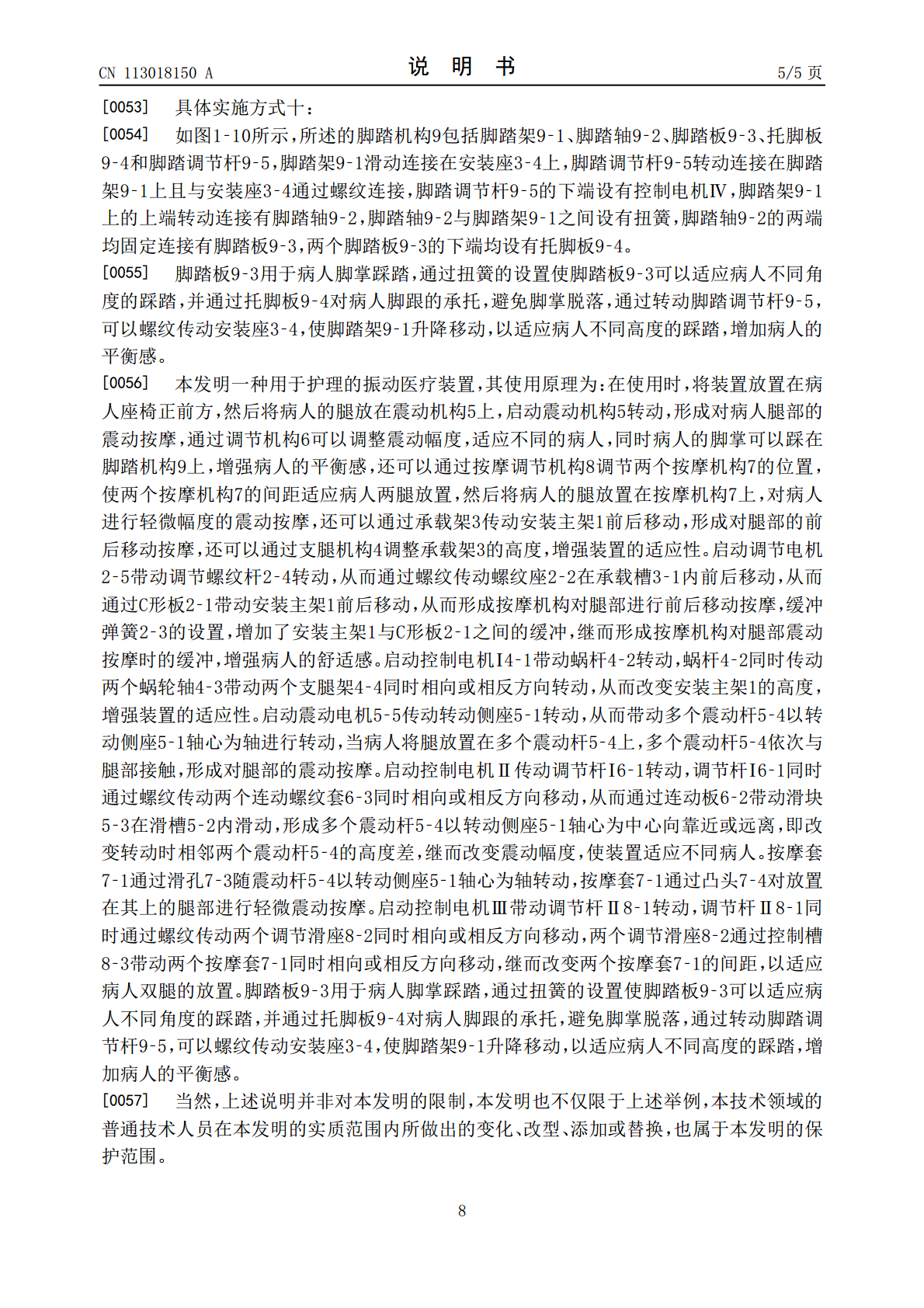

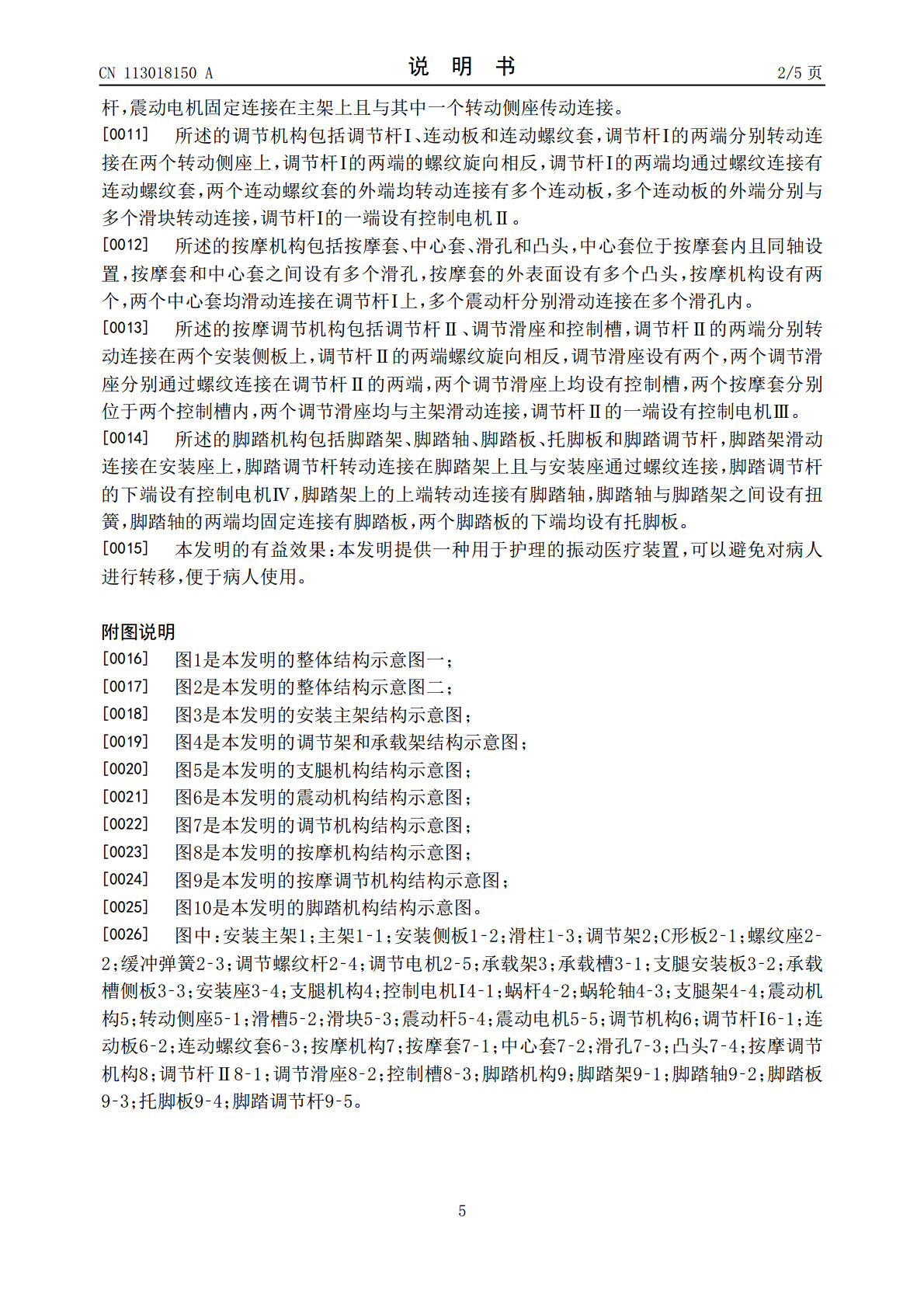

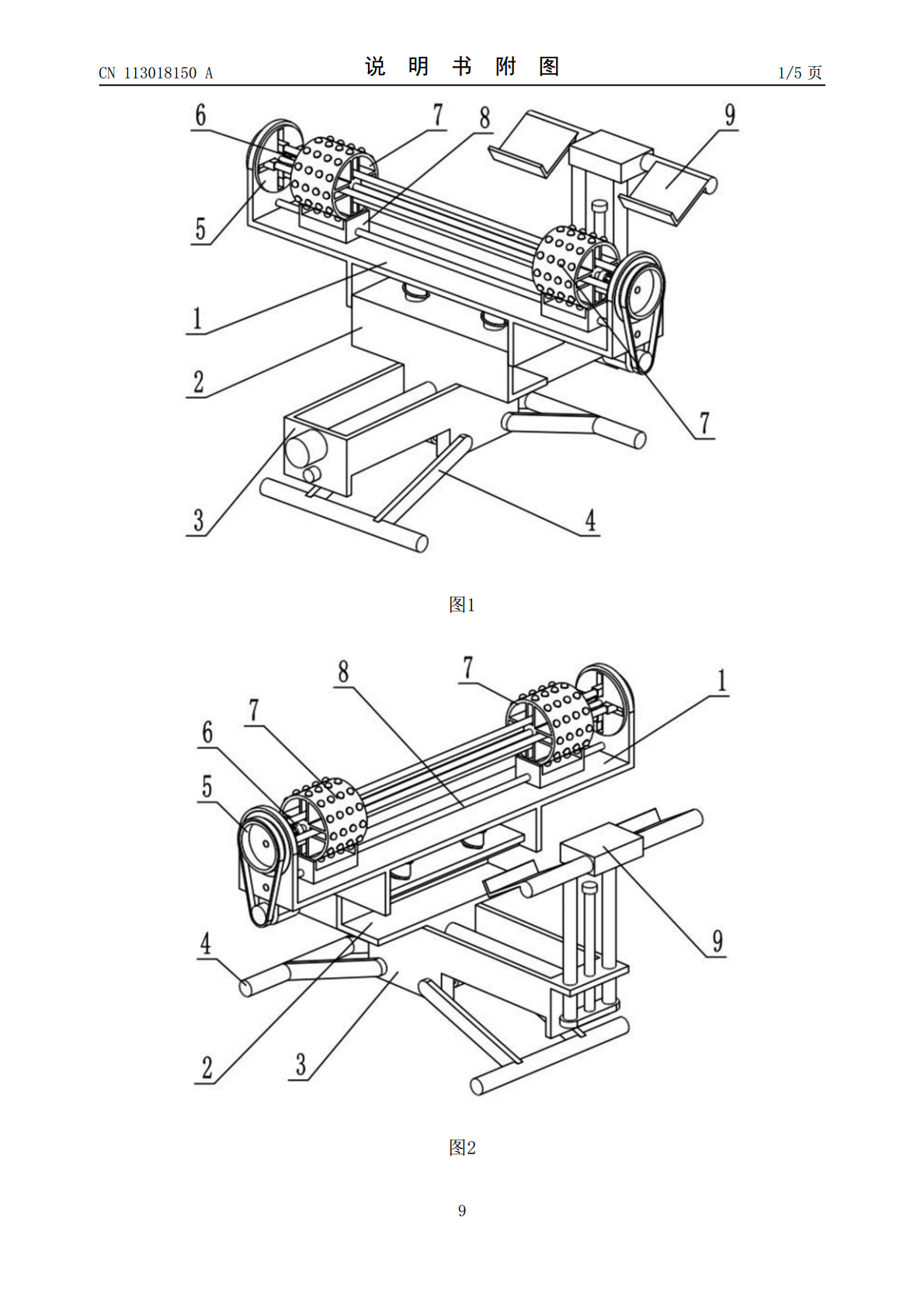

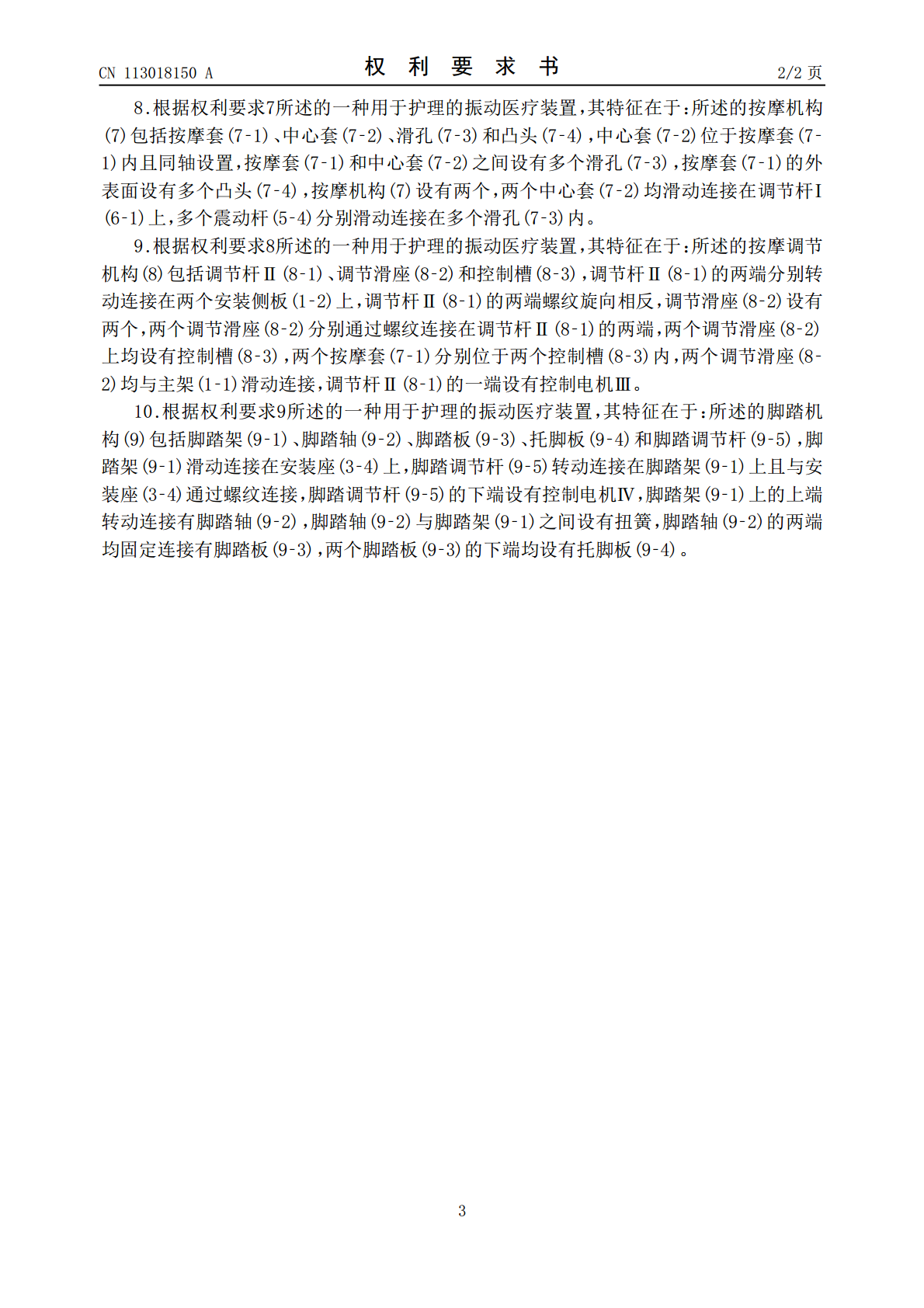

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113018150A(43)申请公布日2021.06.25(21)申请号202110233399.8(22)申请日2021.03.03(71)申请人张士英地址150025黑龙江省哈尔滨市利民开发区安康路香榭丽舍6号楼2单元10层(72)发明人张士英(51)Int.Cl.A61H23/02(2006.01)权利要求书2页说明书5页附图5页(54)发明名称一种用于护理的振动医疗装置(57)摘要本发明涉及振动医疗领域，特别是涉及一种用于护理的振动医疗装置，包括安装主架、调节架、承载架、支腿机构、震动机构、调节机构、按摩机构、按摩调节机构和脚踏机构，所述的安装主架滑动连接在调节架的上端，所述的承载架连接在调节架的下端，所述的支腿机构连接在承载架的下端，所述的震动机构连接在安装主架上，所述的调节机构连接在震动机构上，所述的按摩机构设有两个，两个按摩机构均滑动连接在震动机构上，所述的按摩调节机构连接在安装主架上且与两个按摩机构滑动连接，所述的脚踏机构连接在承载架的前端，本发明可以避免对病人进行转移，便于病人使用。CN113018150ACN113018150A权利要求书1/2页1.一种用于护理的振动医疗装置，包括安装主架(1)、调节架(2)、承载架(3)、支腿机构(4)、震动机构(5)、调节机构(6)、按摩机构(7)、按摩调节机构(8)和脚踏机构(9)，其特征在于：所述的安装主架(1)滑动连接在调节架(2)的上端，所述的承载架(3)连接在调节架(2)的下端，所述的支腿机构(4)连接在承载架(3)的下端，所述的震动机构(5)连接在安装主架(1)上，所述的调节机构(6)连接在震动机构(5)上，所述的按摩机构(7)设有两个，两个按摩机构(7)均滑动连接在震动机构(5)上，所述的按摩调节机构(8)连接在安装主架(1)上且与两个按摩机构(7)滑动连接，所述的脚踏机构(9)连接在承载架(3)的前端。2.根据权利要求1所述的一种用于护理的振动医疗装置，其特征在于：所述的安装主架(1)包括主架(1‑1)、安装侧板(1‑2)和滑柱(1‑3)，主架(1‑1)的两端均固定连接有安装侧板(1‑2)，主架(1‑1)内固定连接有两个滑柱(1‑3)。3.根据权利要求2所述的一种用于护理的振动医疗装置，其特征在于：所述的调节架(2)包括C形板(2‑1)、螺纹座(2‑2)、缓冲弹簧(2‑3)、调节螺纹杆(2‑4)和调节电机(2‑5)，C形板(2‑1)的上端滑动连接在两个滑柱(1‑3)上，两个滑柱(1‑3)上均套设有缓冲弹簧(2‑3)，两个缓冲弹簧(2‑3)的下端均顶紧C形板(2‑1)，两个缓冲弹簧(2‑3)的上端均顶紧主架(1‑1)，螺纹座(2‑2)固定连接在C形板(2‑1)的下端，螺纹座(2‑2)上通过螺纹连接有调节螺纹杆(2‑4)，调节螺纹杆(2‑4)的一端设有调节电机(2‑5)。4.根据权利要求3所述的一种用于护理的振动医疗装置，其特征在于：所述的承载架(3)包括承载槽(3‑1)、支腿安装板(3‑2)、承载槽侧板(3‑3)和安装座(3‑4)，承载槽(3‑1)的前后两端均固定连接有承载槽侧板(3‑3)，承载槽(3‑1)的中部固定连接有两个支腿安装板(3‑2)，安装座(3‑4)固定连接在位于前端的承载槽侧板(3‑3)上，调节螺纹杆(2‑4)的两端分别转动连接在两个承载槽侧板(3‑3)上，螺纹座(2‑2)滑动连接在承载槽(3‑1)内。5.根据权利要求4所述的一种用于护理的振动医疗装置，其特征在于：所述的支腿机构(4)包括控制电机Ⅰ(4‑1)、蜗杆(4‑2)、蜗轮轴(4‑3)和支腿架(4‑4)，控制电机Ⅰ(4‑1)固定连接在蜗杆(4‑2)的一端，蜗杆(4‑2)的两端分别转动连接在两个承载槽侧板(3‑3)上，蜗轮轴(4‑3)设有两个，两个蜗轮轴(4‑3)均转动连接在两个支腿安装板(3‑2)之间且均与蜗杆(4‑2)啮合传动连接，两个蜗轮轴(4‑3)上均固定连接有支腿架(4‑4)，两个支腿架(4‑4)前后对称设置。6.根据权利要求5所述的一种用于护理的振动医疗装置，其特征在于：所述的震动机构(5)包括转动侧座(5‑1)、滑槽(5‑2)、滑块(5‑3)、震动杆(5‑4)和震动电机(5‑5)，转动侧座(5‑1)设有两个，两个转动侧座(5‑1)分别转动连接在两个安装侧板(1‑2)上且同轴设置，两个转动侧座(5‑1)的内侧均设有多个滑槽(5‑2)，多个滑槽(5‑2)内均滑动连接有滑块(5‑3)，左右两侧对应的滑块(5‑3)之间均固定连接有震动杆(5‑4)，震动电机(5‑5)固定连接在主架(1‑1)上且与其中一个转动侧座(5‑1)传动连接。7.根据权利要求6所述的一种用于护理的振动医疗装置，其特征在于：所述的调节
