一种医疗污废水多级处理装置及方法.pdf

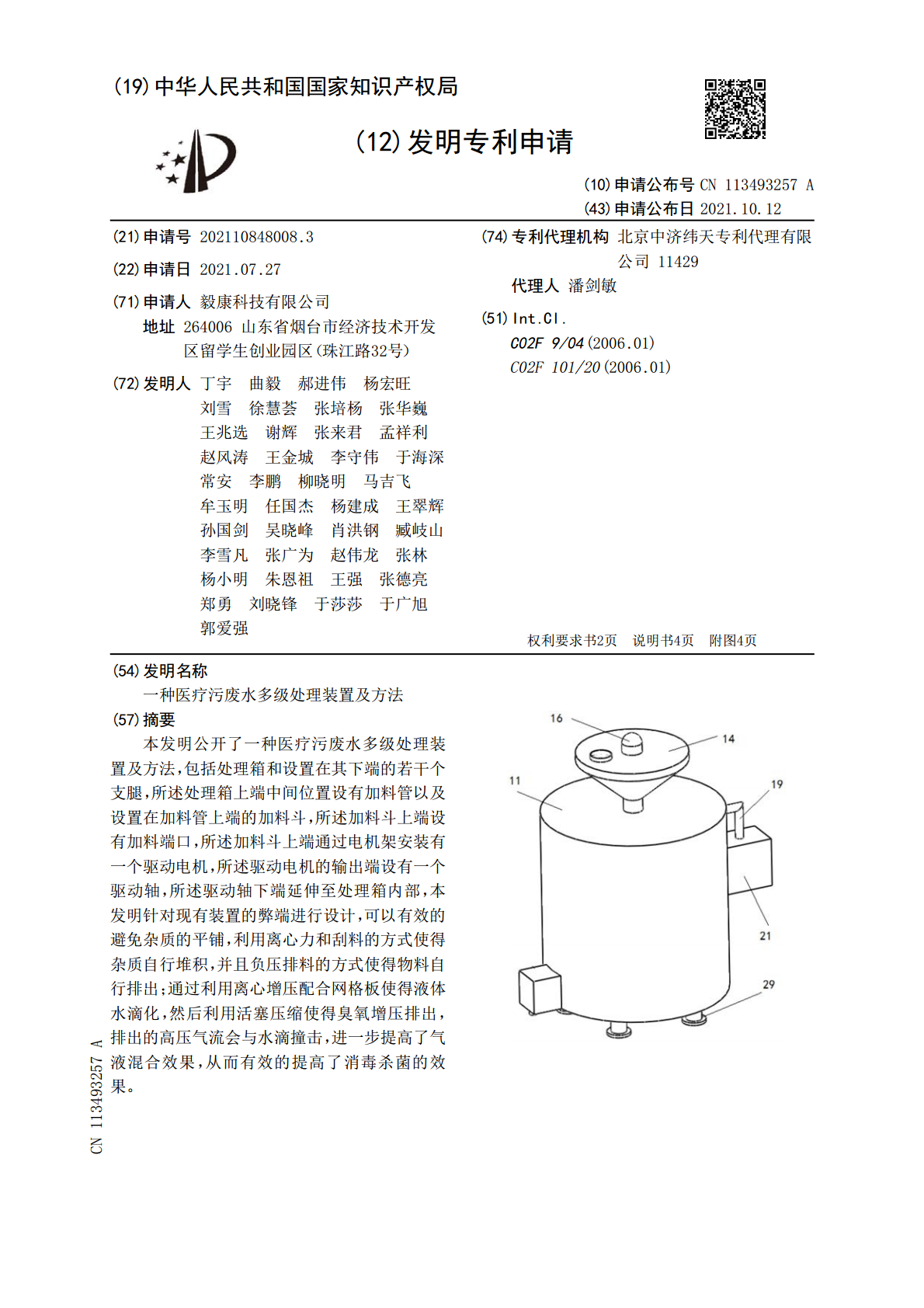

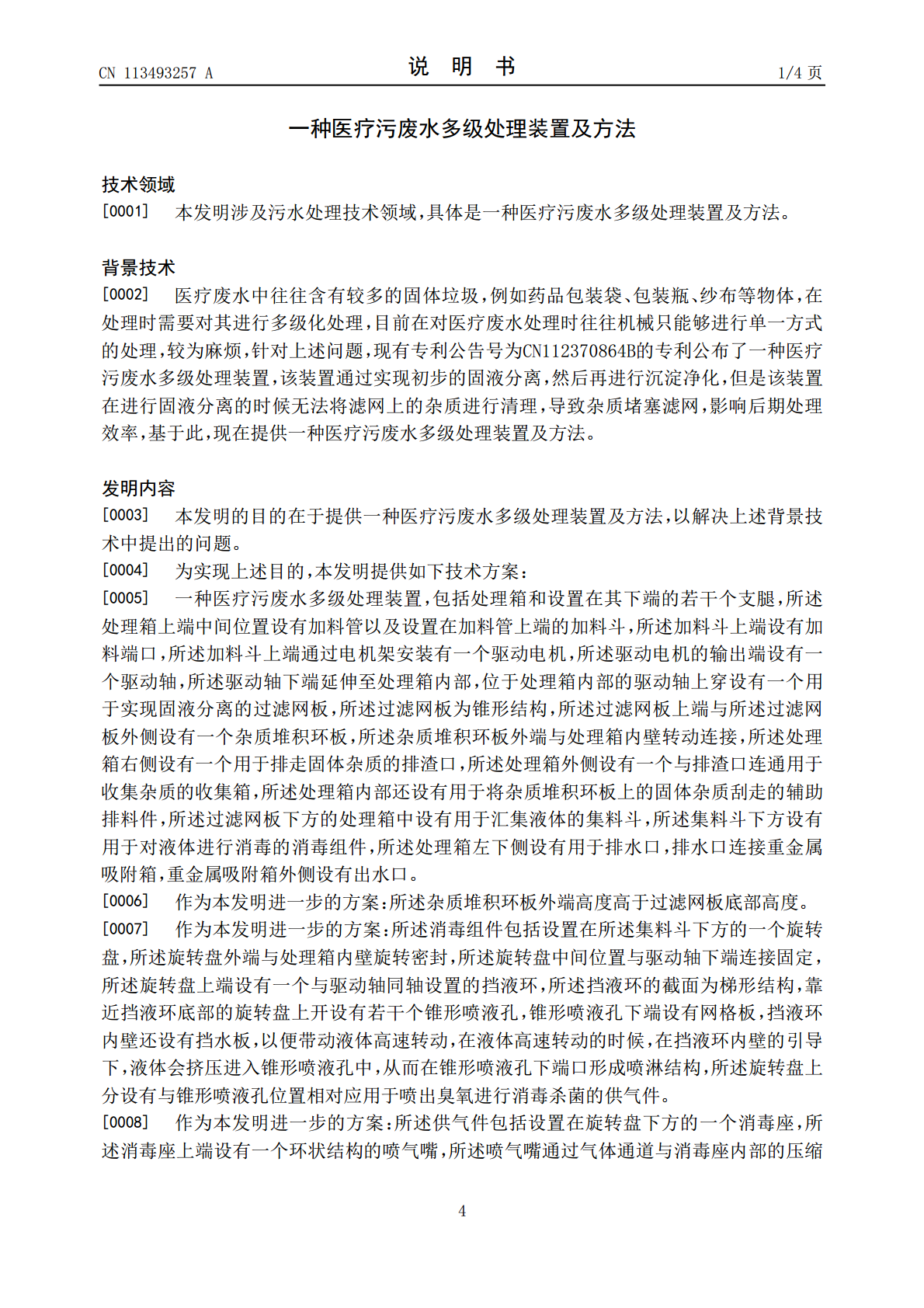

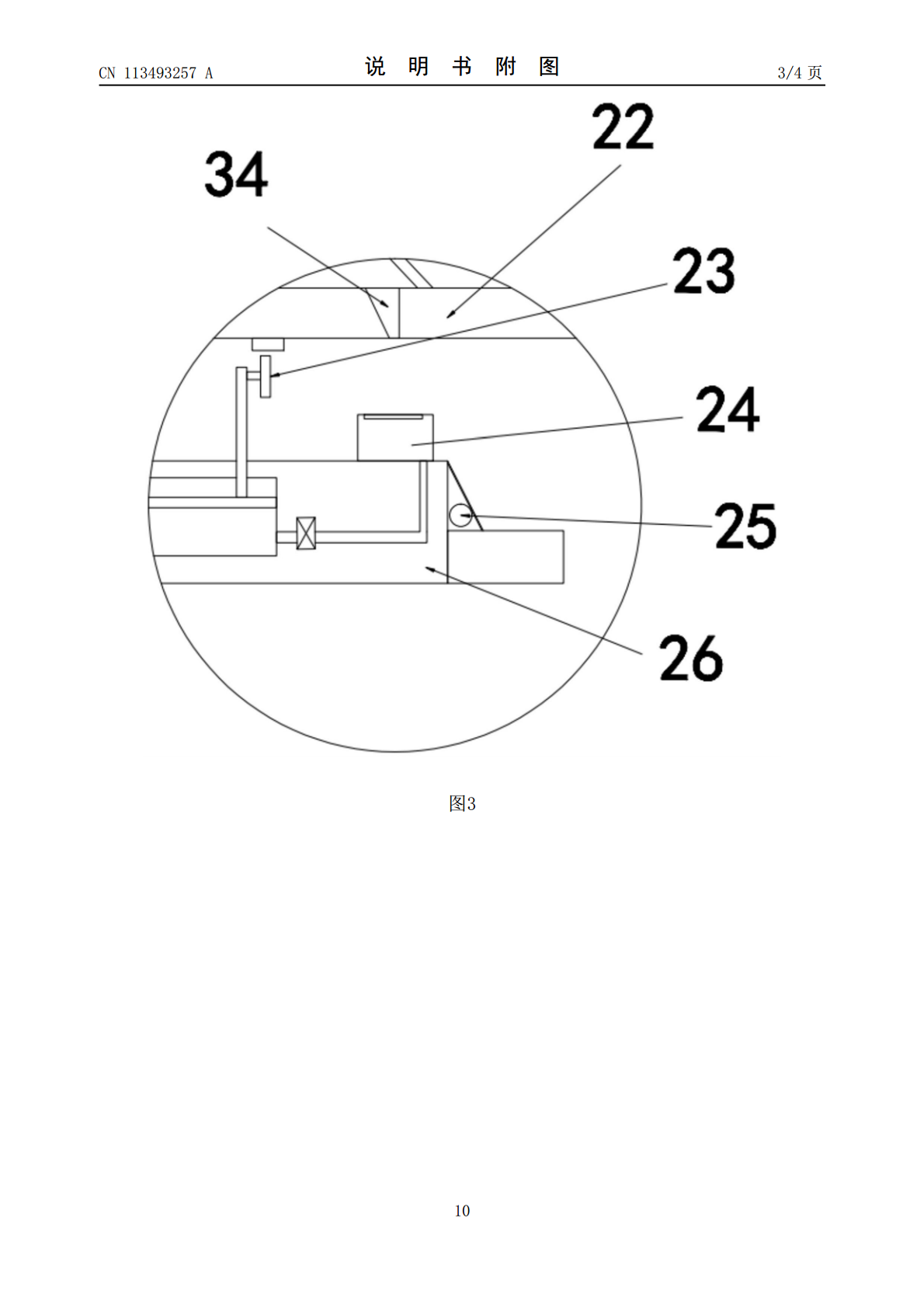

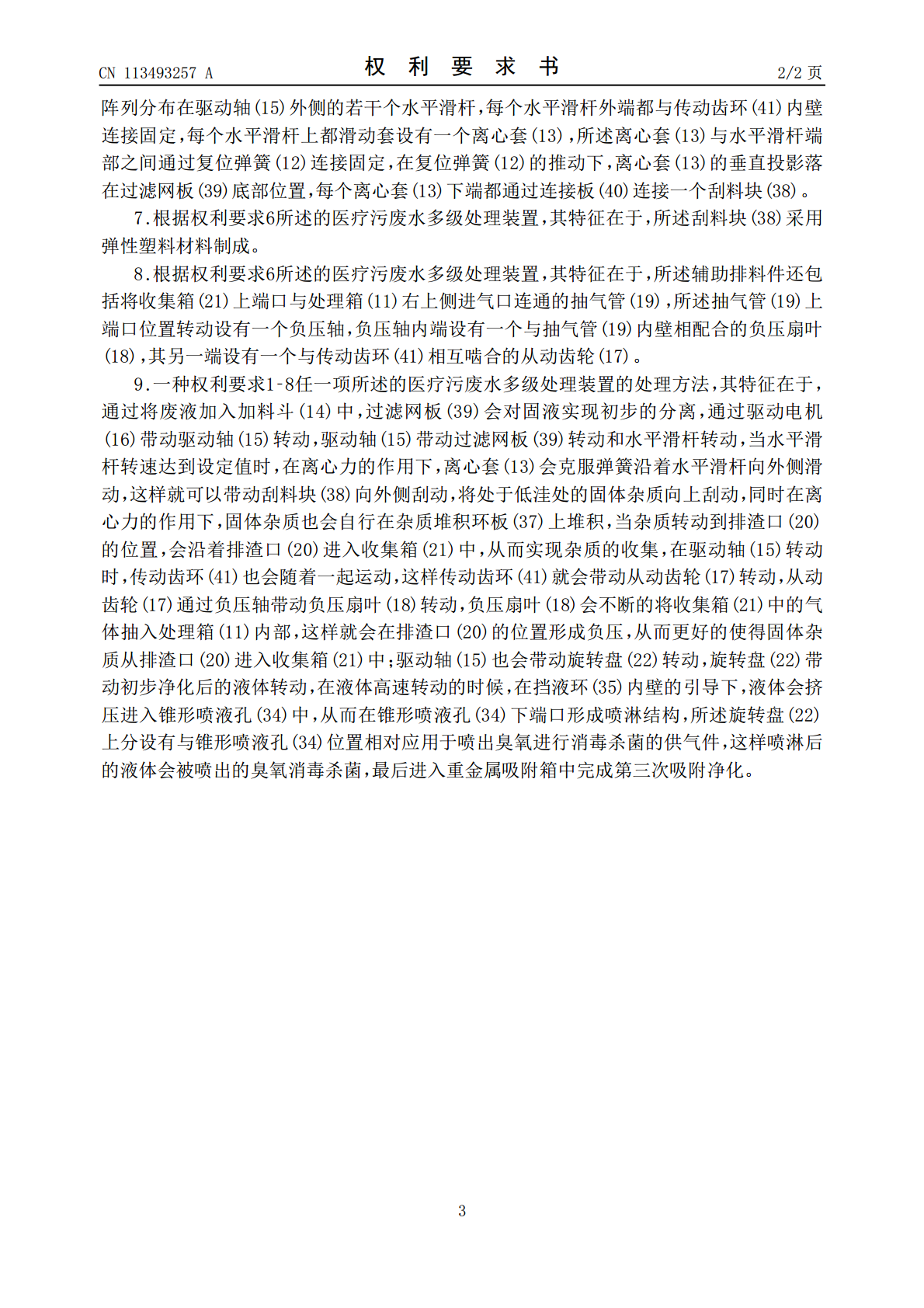

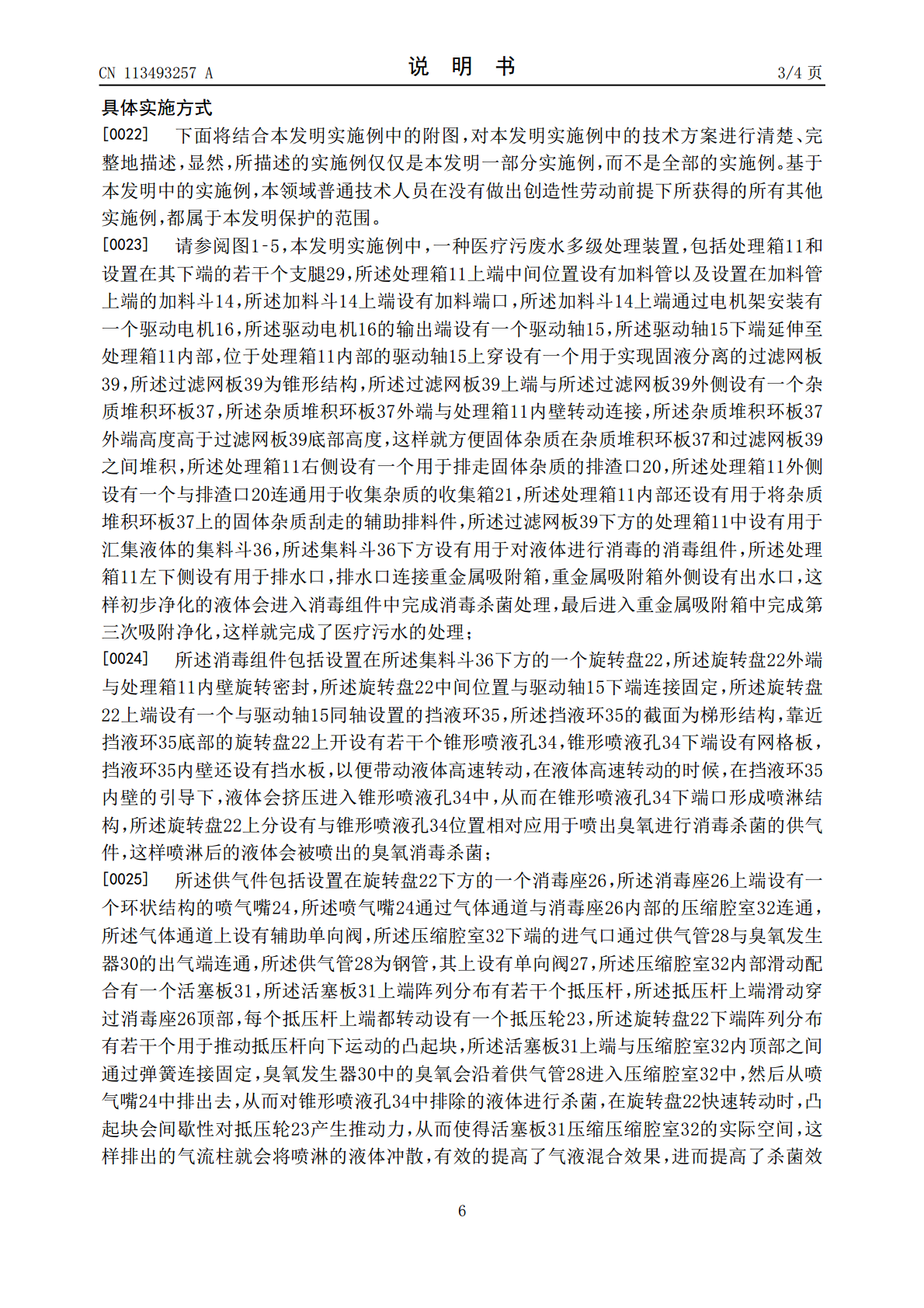

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113493257A(43)申请公布日2021.10.12(21)申请号202110848008.3(74)专利代理机构北京中济纬天专利代理有限(22)申请日2021.07.27公司11429代理人潘剑敏(71)申请人毅康科技有限公司地址264006山东省烟台市经济技术开发(51)Int.Cl.区留学生创业园区（珠江路32号）C02F9/04(2006.01)C02F101/20(2006.01)(72)发明人丁宇曲毅郝进伟杨宏旺刘雪徐慧荟张培杨张华巍王兆选谢辉张来君孟祥利赵风涛王金城李守伟于海深常安李鹏柳晓明马吉飞牟玉明任国杰杨建成王翠辉孙国剑吴晓峰肖洪钢臧岐山李雪凡张广为赵伟龙张林杨小明朱恩祖王强张德亮郑勇刘晓锋于莎莎于广旭郭爱强权利要求书2页说明书4页附图4页(54)发明名称一种医疗污废水多级处理装置及方法(57)摘要本发明公开了一种医疗污废水多级处理装置及方法，包括处理箱和设置在其下端的若干个支腿，所述处理箱上端中间位置设有加料管以及设置在加料管上端的加料斗，所述加料斗上端设有加料端口，所述加料斗上端通过电机架安装有一个驱动电机，所述驱动电机的输出端设有一个驱动轴，所述驱动轴下端延伸至处理箱内部，本发明针对现有装置的弊端进行设计，可以有效的避免杂质的平铺，利用离心力和刮料的方式使得杂质自行堆积，并且负压排料的方式使得物料自行排出；通过利用离心增压配合网格板使得液体水滴化，然后利用活塞压缩使得臭氧增压排出，排出的高压气流会与水滴撞击，进一步提高了气液混合效果，从而有效的提高了消毒杀菌的效果。CN113493257ACN113493257A权利要求书1/2页1.一种医疗污废水多级处理装置，包括处理箱(11)和设置在其下端的若干个支腿(29)，所述处理箱(11)上端中间位置设有加料管以及设置在加料管上端的加料斗(14)，所述加料斗(14)上端设有加料端口，所述加料斗(14)上端通过电机架安装有一个驱动电机(16)，所述驱动电机(16)的输出端设有一个驱动轴(15)，所述驱动轴(15)下端延伸至处理箱(11)内部，位于处理箱(11)内部的驱动轴(15)上穿设有一个用于实现固液分离的过滤网板(39)；其特征在于，所述过滤网板(39)为锥形结构，所述过滤网板(39)上端与所述过滤网板(39)外侧设有一个杂质堆积环板(37)，所述杂质堆积环板(37)外端与处理箱(11)内壁转动连接，所述处理箱(11)右侧设有一个用于排走固体杂质的排渣口(20)，所述处理箱(11)外侧设有一个与排渣口(20)连通用于收集杂质的收集箱(21)，所述处理箱(11)内部还设有用于将杂质堆积环板(37)上的固体杂质刮走的辅助排料件，所述过滤网板(39)下方的处理箱(11)中设有用于汇集液体的集料斗(36)，所述集料斗(36)下方设有用于对液体进行消毒的消毒组件，所述处理箱(11)左下侧设有用于排水口，排水口连接重金属吸附箱，重金属吸附箱外侧设有出水口。2.根据权利要求1所述的医疗污废水多级处理装置，其特征在于，所述杂质堆积环板(37)外端高度高于过滤网板(39)底部高度。3.根据权利要求1所述的医疗污废水多级处理装置，其特征在于，所述消毒组件包括设置在所述集料斗(36)下方的一个旋转盘(22)，所述旋转盘(22)外端与处理箱(11)内壁旋转密封，所述旋转盘(22)中间位置与驱动轴(15)下端连接固定，所述旋转盘(22)上端设有一个与驱动轴(15)同轴设置的挡液环(35)，所述挡液环(35)的截面为梯形结构，靠近挡液环(35)底部的旋转盘(22)上开设有若干个锥形喷液孔(34)，锥形喷液孔(34)下端设有网格板，挡液环(35)内壁还设有挡水板，以便带动液体高速转动，在液体高速转动的时候，在挡液环(35)内壁的引导下，液体会挤压进入锥形喷液孔(34)中，从而在锥形喷液孔(34)下端口形成喷淋结构，所述旋转盘(22)上分设有与锥形喷液孔(34)位置相对应用于喷出臭氧进行消毒杀菌的供气件。4.根据权利要求3所述的医疗污废水多级处理装置，其特征在于，所述供气件包括设置在旋转盘(22)下方的一个消毒座(26)，所述消毒座(26)上端设有一个环状结构的喷气嘴(24)，所述喷气嘴(24)通过气体通道与消毒座(26)内部的压缩腔室(32)连通，所述气体通道上设有辅助单向阀，所述压缩腔室(32)下端的进气口通过供气管(28)与臭氧发生器(30)的出气端连通，所述供气管(28)为钢管，其上设有单向阀(27)，所述压缩腔室(32)内部滑动配合有一个活塞板(31)，所述活塞板(31)上端阵列分布有若干个抵压杆，所述抵压杆上端滑动穿过消毒座(26)顶部，每个抵压杆上端都转动设有一个抵压轮(23)，所述旋转盘(
