海洋洋流能双向发电装置.pdf

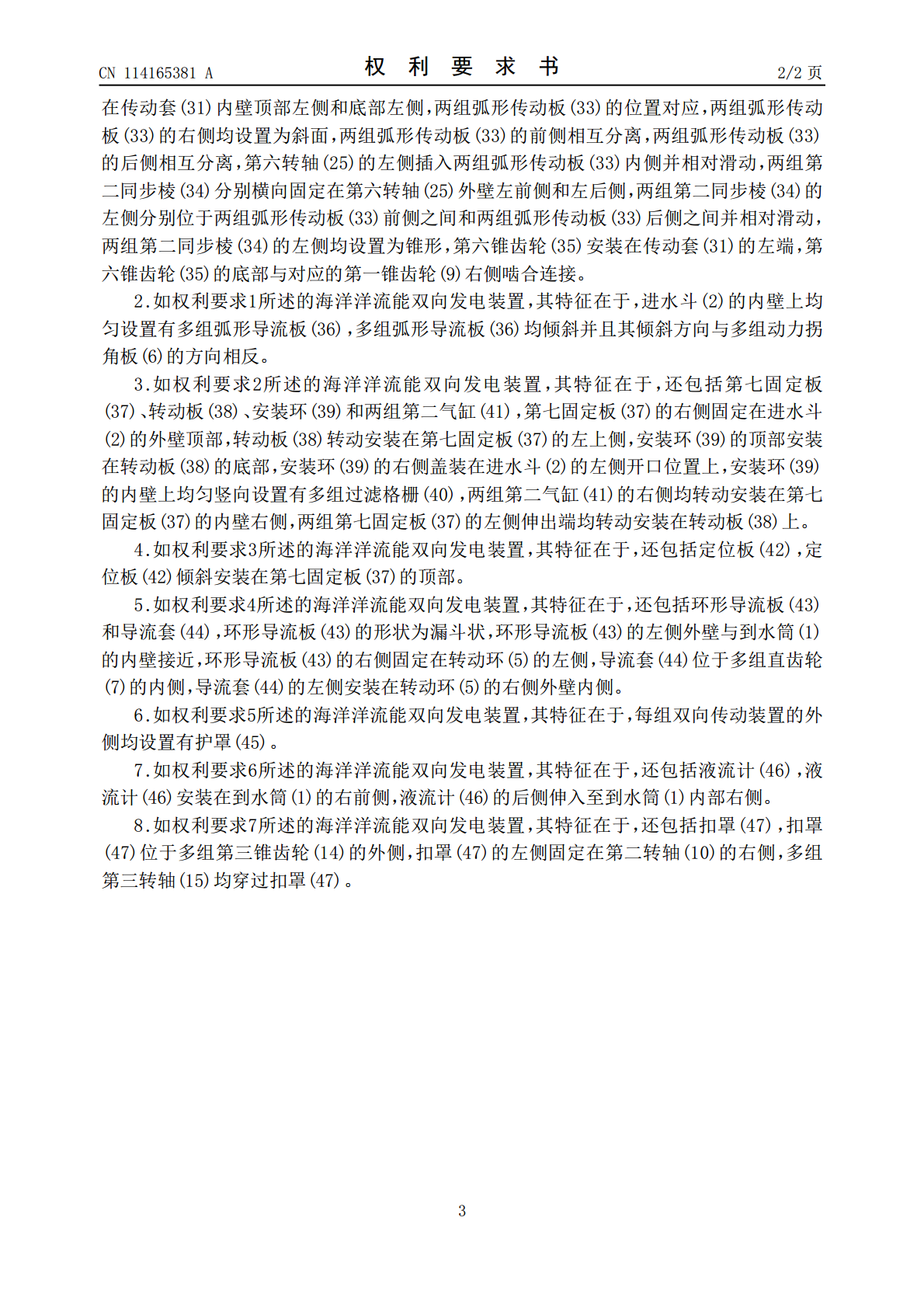

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114165381A(43)申请公布日2022.03.11(21)申请号202111226303.1(22)申请日2021.10.21(71)申请人太仓联科工业设计有限公司地址215400江苏省苏州市太仓市开发区北京东路88号中C幢(72)发明人王胜高洪庆(74)专利代理机构沧州市宏科专利代理事务所(普通合伙)13134代理人喻慧玲(51)Int.Cl.F03B3/12(2006.01)F03B3/18(2006.01)F03B11/02(2006.01)F03B13/00(2006.01)F03B17/06(2006.01)权利要求书2页说明书6页附图6页(54)发明名称海洋洋流能双向发电装置(57)摘要本发明涉及海洋能开采设备的技术领域，特别是涉及海洋洋流能双向发电装置，其通过对洋流能进行开采利用，可方便使其转换成电能并对人们生产和生活提供能源，方便对海洋能源的开发，同时洋流能储备量巨大且无污染，可方便对环境进行保护，提高实用性和可靠性；包括到水筒、进水斗、四组支腿、环形导轨和转动环，进水斗连通安装在到水筒的左侧，进水斗的形状为漏斗状，四组支腿均固定在到水筒的底部，环形导轨安装在到水筒的内壁左侧，转动环的外壁滑动安装在环形导轨的内壁上，转动环的右侧圆周方向均匀设置有齿。CN114165381ACN114165381A权利要求书1/2页1.海洋洋流能双向发电装置，其特征在于，包括到水筒(1)、进水斗(2)、四组支腿(3)、环形导轨(4)和转动环(5)，进水斗(2)连通安装在到水筒(1)的左侧，进水斗(2)的形状为漏斗状，四组支腿(3)均固定在到水筒(1)的底部，环形导轨(4)安装在到水筒(1)的内壁左侧，转动环(5)的外壁滑动安装在环形导轨(4)的内壁上，转动环(5)的右侧圆周方向均匀设置有齿，转动环(5)的内壁上环形均匀设置有多组动力拐角板(6)，多组动力拐角板(6)均保持倾斜状态，多组动力拐角板(6)的右侧均相互接近，多组动力拐角板(6)的内端均相互接近，转动环(5)的右上侧啮合设置有多组直齿轮(7)，多组直齿轮(7)的外侧均设置有第一转轴(8)，多组第一转轴(8)的外侧均穿过到水筒(1)并伸出至到水筒(1)的上方，多组第一转轴(8)均与到水筒(1)转动连接，多组第一转轴(8)的外侧均设置有第一锥齿轮(9)，到水筒(1)的内部右侧横向设置有第二转轴(10)，第二转轴(10)的外壁右侧均匀设置有多组第一固定板(11)，多组第一固定板(11)的位置与多组第一转轴(8)的位置对应，第二转轴(10)的外壁左侧环形均匀倾斜设置有多组弧形扇叶(12)，多组弧形扇叶(12)的左侧和第二转轴(10)的左侧设置为锥形，第二转轴(10)左侧的位置与多组动力拐角板(6)内端位置对应，第二转轴(10)的右端设置有第二锥齿轮(13)，第二锥齿轮(13)的外侧圆周方向均匀啮合设置有多组第三锥齿轮(14)，多组第三锥齿轮(14)的位置均与多组第一固定板(11)的位置对应，每组第三锥齿轮(14)均位于对应第一固定板(11)的右侧，每组第三锥齿轮(14)的外侧均设置有第三转轴(15)，每组第三转轴(15)的外端均穿过到水筒(1)并伸出至到水筒(1)的外侧，每组第三转轴(15)均与到水筒(1)转动连接，每组第三转轴(15)上均转动设置有三组第二固定板(16)，每组第二固定板(16)的左侧均固定在对应的第一固定板(11)上，每组第三转轴(15)的外侧均设置有第四锥齿轮(17)，到水筒(1)的外壁圆周方向上均匀设置有多组双向传动装置，每组双向传动装置的左侧和右侧分别与对应的第一锥齿轮(9)和第四锥齿轮(17)传动连接，双向传动装置包括发电机(18)、两组第一固定环(19)、四组第三固定板(20)、第四转轴(21)、第四固定板(22)、第五锥齿轮(23)、第五转轴(24)、第六转轴(25)、六组第一同步棱(26)、第二固定环(27)、两组直角板(28)、两组第一气缸(29)、两组第五固定板(30)、传动套(31)、第六固定板(32)、两组弧形传动板(33)、两组第二同步棱(34)和第六锥齿轮(35)，顶部双向传动装置上的发电机(18)通过两组第一固定环(19)固定在到水筒(1)上，两组第一固定环(19)均与发电机(18)套装转动连接，四组第三固定板(20)均安装在发电机(18)的右部外侧，第四转轴(21)位于发电机(18)的右方，四组第三固定板(20)的右侧均固定在第四转轴(21)的左侧，第四固定板(22)的上侧转动安装在第四转轴(21)上，第四固定板(22)的底部固定在到水筒(1)上，第五锥齿轮(23)安装在第四转轴(21)的右侧，第五锥齿轮(23)的底部与第四锥齿轮(17)的左侧啮
