一种注塑模具零件加工用打磨装置及打磨方法.pdf

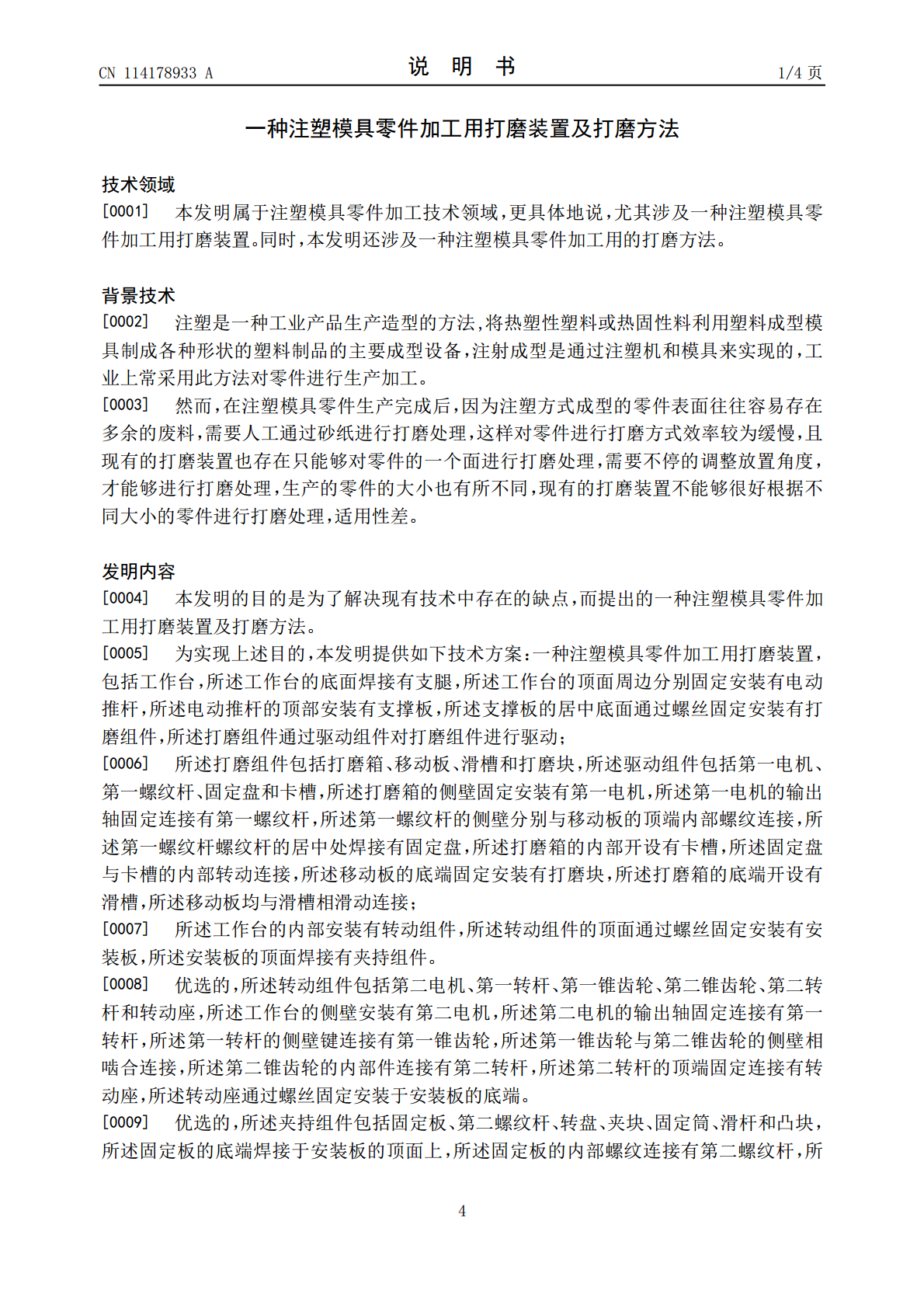

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114178933A(43)申请公布日2022.03.15(21)申请号202111318213.5(22)申请日2021.11.09(71)申请人昆山市嘉华精密模具有限公司地址215300江苏省苏州市昆山市华富路8号(72)发明人刘德求吴强(51)Int.Cl.B24B9/20(2006.01)B24B41/06(2012.01)B24B47/12(2006.01)B24B47/04(2006.01)B24B41/02(2006.01)B24B47/22(2006.01)B24B41/04(2006.01)B24B1/00(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种注塑模具零件加工用打磨装置及打磨方法(57)摘要本发明公开了一种注塑模具零件加工用打磨装置及打磨方法，包括工作台，所述工作台的底面焊接有支腿，所述工作台的顶面周边分别固定安装有电动推杆，所述电动推杆的顶部安装有支撑板，所述支撑板的居中底面通过螺丝固定安装有打磨组件，所述打磨组件通过驱动组件对打磨组件进行驱动，所述工作台的内部安装有转动组件，所述转动组件的顶面通过螺丝固定安装有安装板，所述安装板的顶面焊接有夹持组件，通过将零件安装在能够转动且调节大小的夹持组件上，通过能够调节和移动的打磨组件对其进行打磨处理，代替传统的人工手动通过砂纸打磨方式，打磨效率显著提高，且能够对不同大小和形状的零件进行打磨处理，适用性强。CN114178933ACN114178933A权利要求书1/2页1.一种注塑模具零件加工用打磨装置，包括工作台(1)，其特征在于：所述工作台(1)的底面焊接有支腿(2)，所述工作台(1)的顶面周边分别固定安装有电动推杆(3)，所述电动推杆(3)的顶部安装有支撑板(4)，所述支撑板(4)的居中底面通过螺丝固定安装有打磨组件(5)，所述打磨组件(5)通过驱动组件(6)对打磨组件(5)进行驱动；所述打磨组件(5)包括打磨箱(501)、移动板(502)、滑槽(503)和打磨块(504)，所述驱动组件(6)包括第一电机(601)、第一螺纹杆(602)、固定盘(603)和卡槽(604)，所述打磨箱(501)的侧壁固定安装有第一电机(601)，所述第一电机(601)的输出轴固定连接有第一螺纹杆(602)，所述第一螺纹杆(602)的侧壁分别与移动板(502)的顶端内部螺纹连接，所述第一螺纹杆(602)螺纹杆的居中处焊接有固定盘(603)，所述打磨箱(501)的内部开设有卡槽(604)，所述固定盘(603)与卡槽(604)的内部转动连接，所述移动板(502)的底端固定安装有打磨块(504)，所述打磨箱(501)的底端开设有滑槽(503)，所述移动板(502)均与滑槽(503)相滑动连接；所述工作台(1)的内部安装有转动组件(7)，所述转动组件(7)的顶面通过螺丝固定安装有安装板(8)，所述安装板(8)的顶面焊接有夹持组件(9)。2.根据权利要求1所述的一种注塑模具零件加工用打磨装置，其特征在于：所述转动组件(7)包括第二电机(701)、第一转杆(702)、第一锥齿轮(703)、第二锥齿轮(704)、第二转杆(706)和转动座(705)，所述工作台(1)的侧壁安装有第二电机(701)，所述第二电机(701)的输出轴固定连接有第一转杆(702)，所述第一转杆(702)的侧壁键连接有第一锥齿轮(703)，所述第一锥齿轮(703)与第二锥齿轮(704)的侧壁相啮合连接，所述第二锥齿轮(704)的内部件连接有第二转杆(706)，所述第二转杆(706)的顶端固定连接有转动座(705)，所述转动座(705)通过螺丝固定安装于安装板(8)的底端。3.根据权利要求1所述的一种注塑模具零件加工用打磨装置，其特征在于：所述夹持组件(9)包括固定板(901)、第二螺纹杆(902)、转盘(903)、夹块(904)、固定筒(905)、滑杆(906)和凸块(907)，所述固定板(901)的底端焊接于安装板(8)的顶面上，所述固定板(901)的内部螺纹连接有第二螺纹杆(902)，所述第二螺纹杆(902)的一端固定连接有转盘(903)，所述第二螺纹杆(902)的另一端转动连接有夹块(904)。4.根据权利要求3所述的一种注塑模具零件加工用打磨装置，其特征在于：所述夹块(904)的内部卡合连接有多个凸块(907)，多个所述凸块(907)均为外凸弧形的橡胶块。5.根据权利要求3所述的一种注塑模具零件加工用打磨装置，其特征在于：所述固定板(901)侧壁焊接有固定筒(905)，所述固定筒(905)的内部与滑杆(906)的一端相滑动连接，所述滑杆(906)的另一端固定连接于夹块(904)的侧壁上。6.一种注塑模具零
