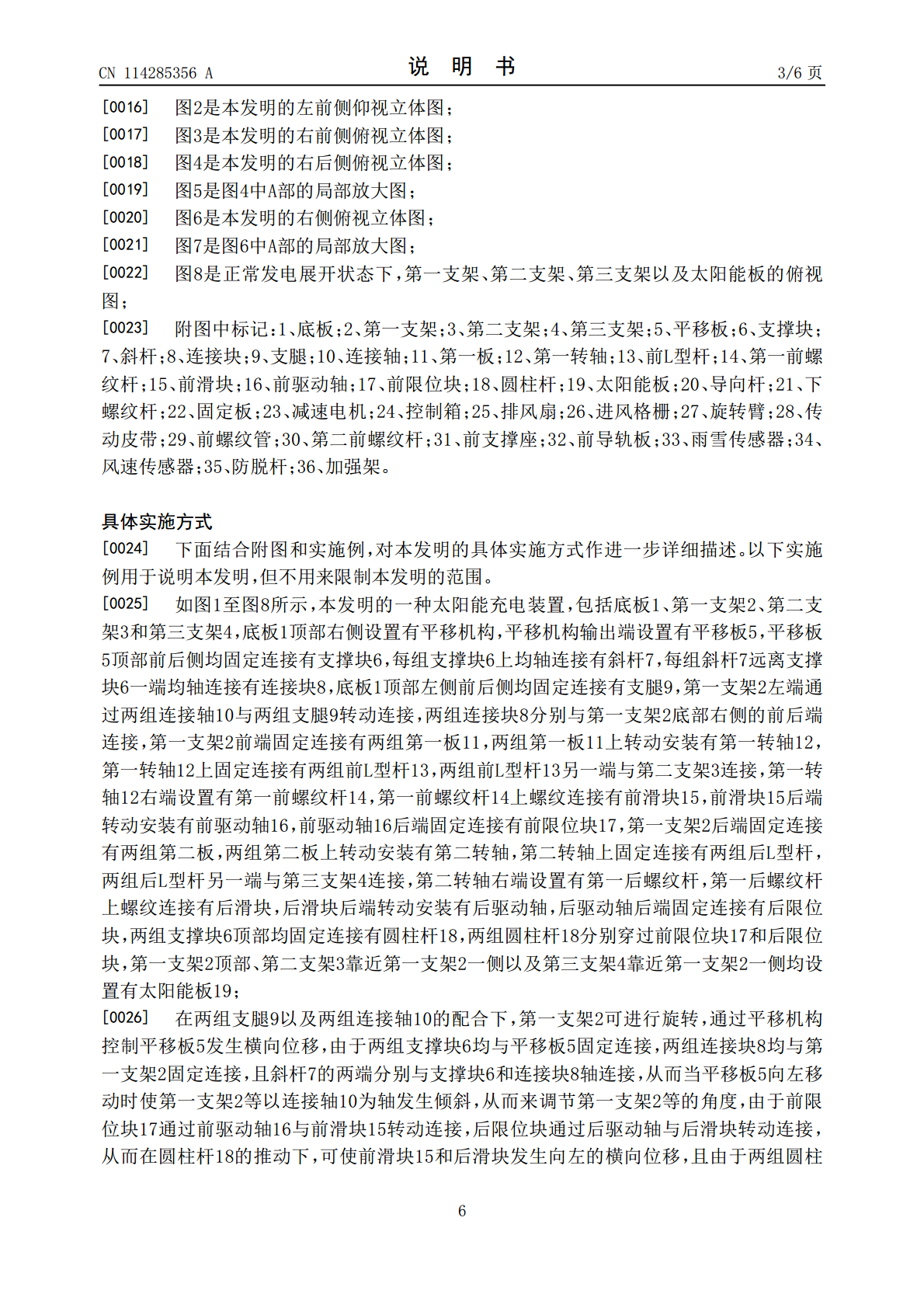

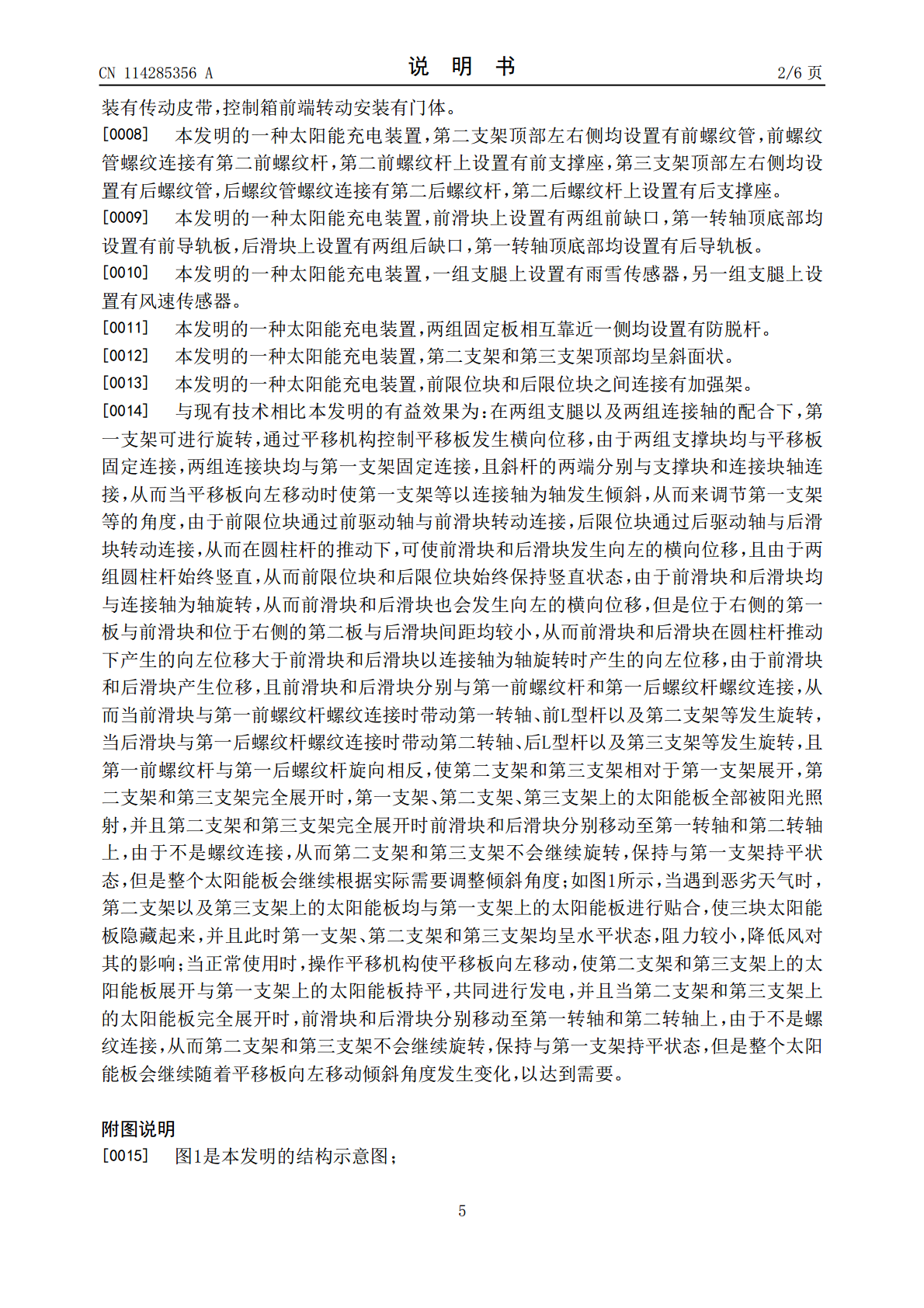

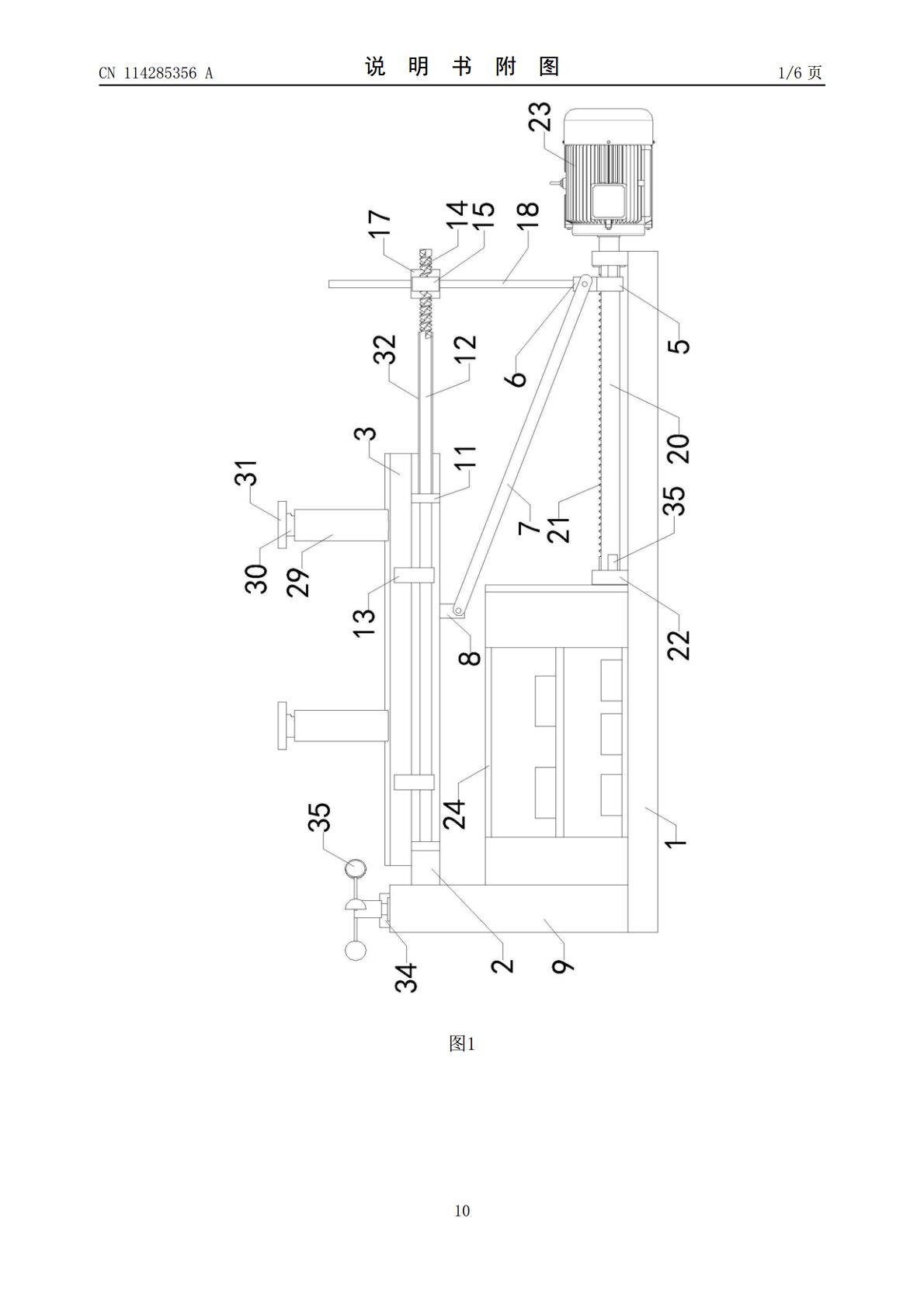

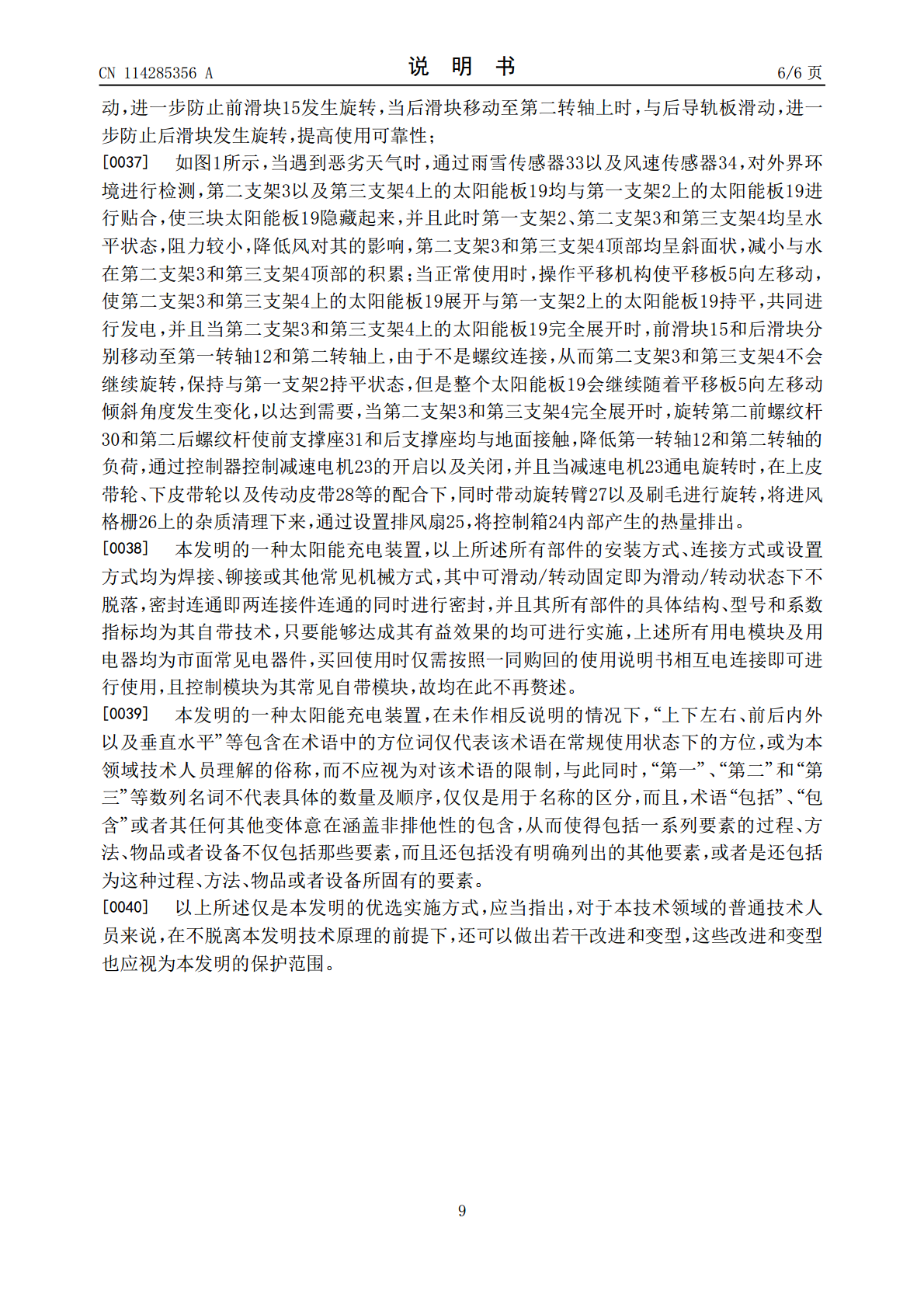

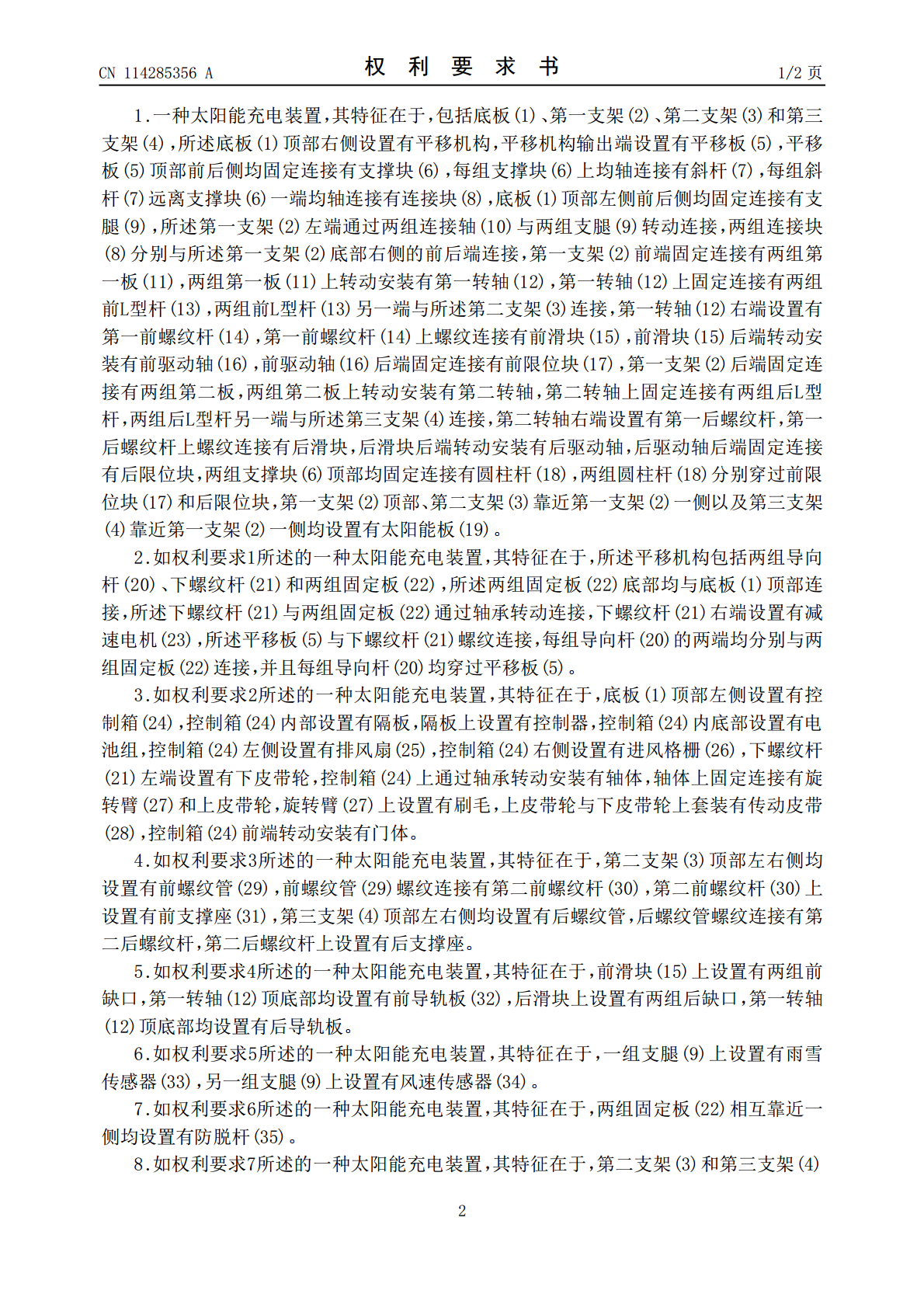

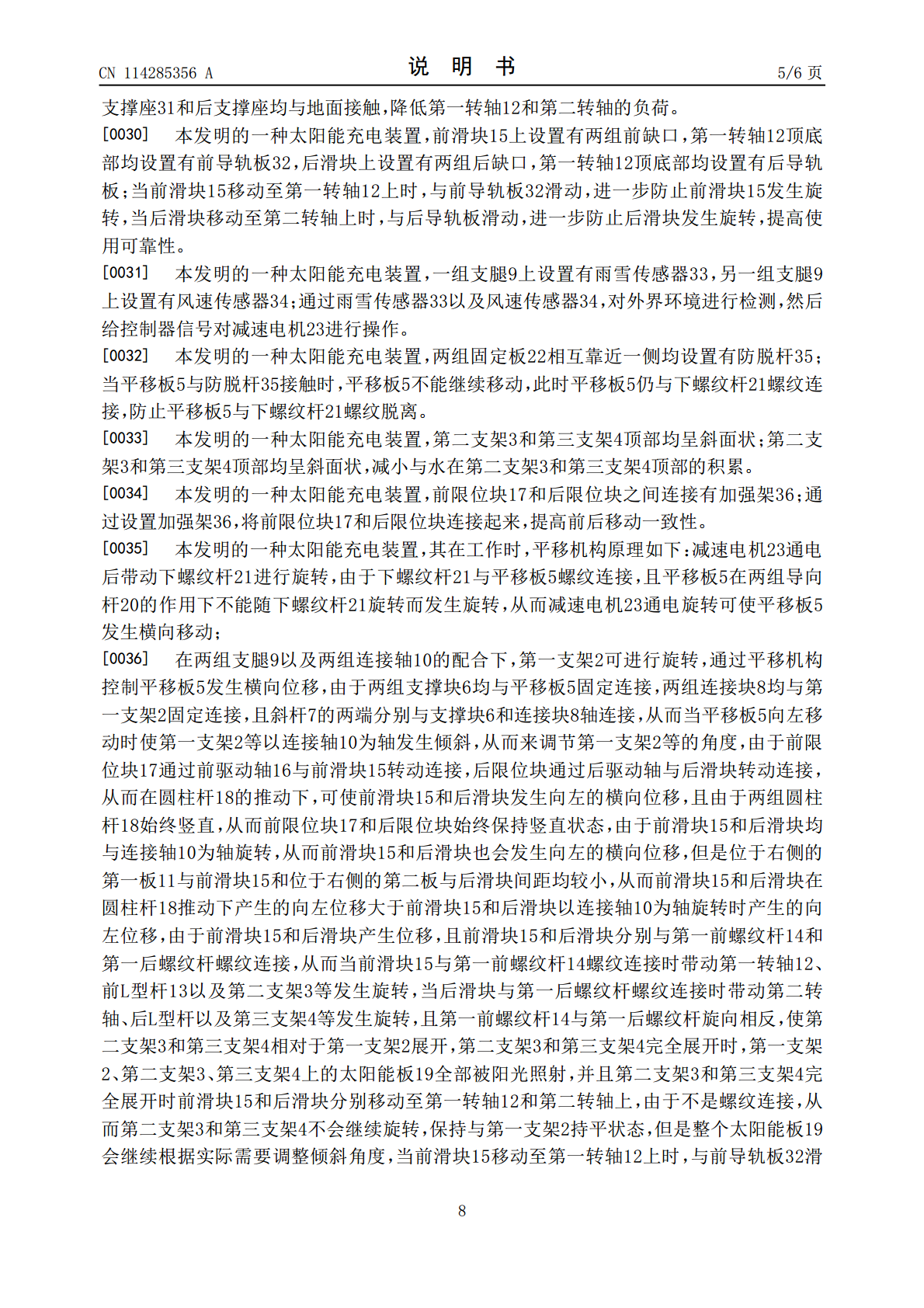

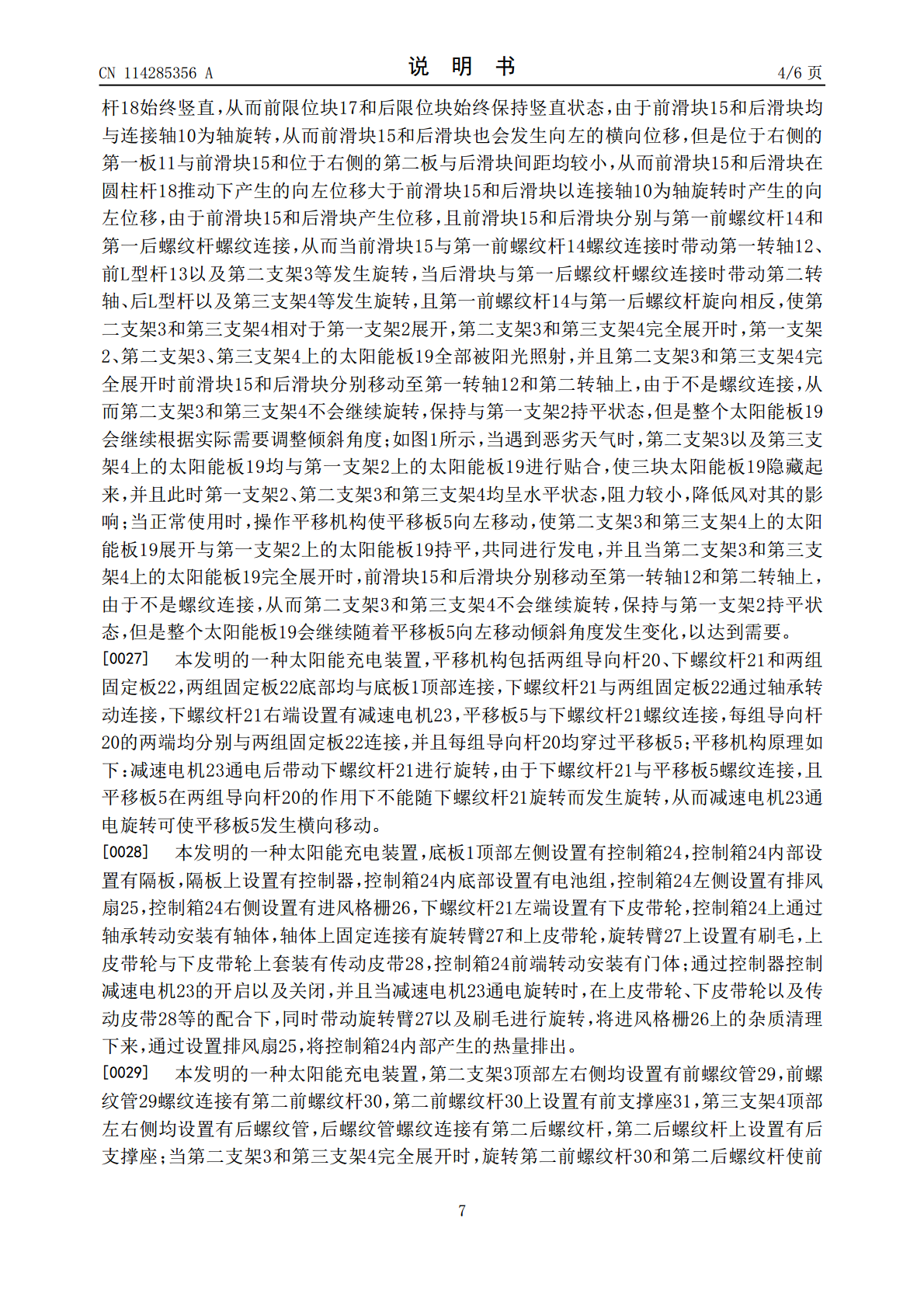

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114285356A(43)申请公布日2022.04.05(21)申请号202111400207.4H05K7/20(2006.01)(22)申请日2021.11.19(71)申请人苏州立科工业设计有限公司地址215000江苏省苏州市吴中区石湖西路188号万达广场西楼13楼1301室(72)发明人王胜(74)专利代理机构沧州市宏科专利代理事务所(普通合伙)13134代理人喻慧玲(51)Int.Cl.H02S20/30(2014.01)H02S20/32(2014.01)H02S30/20(2014.01)H02S40/10(2014.01)H02S40/42(2014.01)权利要求书2页说明书6页附图6页(54)发明名称一种太阳能充电装置(57)摘要本发明涉及新能源附属装置的技术领域，特别是涉及一种太阳能充电装置，其结构简单，在遇恶劣天气或者不充电时，可对太阳能板进行有效保护，防止其发生损坏，提高使用可靠性；包括底板、第一支架、第二支架和第三支架，底板顶部右侧设置有平移机构，平移机构输出端设置有平移板，平移板顶部前后侧均固定连接有支撑块，每组支撑块上均轴连接有斜杆，每组斜杆远离支撑块一端均轴连接有连接块，底板顶部左侧前后侧均固定连接有支腿，第一支架左端通过两组连接轴与两组支腿转动连接，两组连接块分别与第一支架底部右侧的前后端连接，第一支架前端固定连接有两组第一板，两组第一板上转动安装有第一转轴。CN114285356ACN114285356A权利要求书1/2页1.一种太阳能充电装置，其特征在于，包括底板(1)、第一支架(2)、第二支架(3)和第三支架(4)，所述底板(1)顶部右侧设置有平移机构，平移机构输出端设置有平移板(5)，平移板(5)顶部前后侧均固定连接有支撑块(6)，每组支撑块(6)上均轴连接有斜杆(7)，每组斜杆(7)远离支撑块(6)一端均轴连接有连接块(8)，底板(1)顶部左侧前后侧均固定连接有支腿(9)，所述第一支架(2)左端通过两组连接轴(10)与两组支腿(9)转动连接，两组连接块(8)分别与所述第一支架(2)底部右侧的前后端连接，第一支架(2)前端固定连接有两组第一板(11)，两组第一板(11)上转动安装有第一转轴(12)，第一转轴(12)上固定连接有两组前L型杆(13)，两组前L型杆(13)另一端与所述第二支架(3)连接，第一转轴(12)右端设置有第一前螺纹杆(14)，第一前螺纹杆(14)上螺纹连接有前滑块(15)，前滑块(15)后端转动安装有前驱动轴(16)，前驱动轴(16)后端固定连接有前限位块(17)，第一支架(2)后端固定连接有两组第二板，两组第二板上转动安装有第二转轴，第二转轴上固定连接有两组后L型杆，两组后L型杆另一端与所述第三支架(4)连接，第二转轴右端设置有第一后螺纹杆，第一后螺纹杆上螺纹连接有后滑块，后滑块后端转动安装有后驱动轴，后驱动轴后端固定连接有后限位块，两组支撑块(6)顶部均固定连接有圆柱杆(18)，两组圆柱杆(18)分别穿过前限位块(17)和后限位块，第一支架(2)顶部、第二支架(3)靠近第一支架(2)一侧以及第三支架(4)靠近第一支架(2)一侧均设置有太阳能板(19)。2.如权利要求1所述的一种太阳能充电装置，其特征在于，所述平移机构包括两组导向杆(20)、下螺纹杆(21)和两组固定板(22)，所述两组固定板(22)底部均与底板(1)顶部连接，所述下螺纹杆(21)与两组固定板(22)通过轴承转动连接，下螺纹杆(21)右端设置有减速电机(23)，所述平移板(5)与下螺纹杆(21)螺纹连接，每组导向杆(20)的两端均分别与两组固定板(22)连接，并且每组导向杆(20)均穿过平移板(5)。3.如权利要求2所述的一种太阳能充电装置，其特征在于，底板(1)顶部左侧设置有控制箱(24)，控制箱(24)内部设置有隔板，隔板上设置有控制器，控制箱(24)内底部设置有电池组，控制箱(24)左侧设置有排风扇(25)，控制箱(24)右侧设置有进风格栅(26)，下螺纹杆(21)左端设置有下皮带轮，控制箱(24)上通过轴承转动安装有轴体，轴体上固定连接有旋转臂(27)和上皮带轮，旋转臂(27)上设置有刷毛，上皮带轮与下皮带轮上套装有传动皮带(28)，控制箱(24)前端转动安装有门体。4.如权利要求3所述的一种太阳能充电装置，其特征在于，第二支架(3)顶部左右侧均设置有前螺纹管(29)，前螺纹管(29)螺纹连接有第二前螺纹杆(30)，第二前螺纹杆(30)上设置有前支撑座(31)，第三支架(4)顶部左右侧均设置有后螺纹管，后螺纹管螺纹连接有第二后螺纹杆，第二后螺纹杆上设置有后支撑座。5.如权利要求4所述的一种太阳能充电装置，其特
